ミスミ

TiCNコート粉末ハイス鋼スクエアエンドミル 2枚刃/ショート

数量スライド割引
当日出荷可能

4.2

平均満足度4.2

この商品のレビューをみる（35件）

通常単価(税別): 1,240円～19,780円

税込単価: 1,364円～21,758円

耐久性が期待できる粉末ハイス鋼スクエアエンドミルのショート刃長タイプ【特長】・...

詳細情報を確認する

規格・仕様：

TiCN
2枚刃
S（ショート）

加工用途（加工形状）
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み
工具材質
粉末ハイス
被削材
一般鋼 / 調質鋼 / ステンレス鋼 / アルミ / 銅
ねじれ角
標準ネジレ(30～44°)
コーティング
鋼用
標準/追加工区分
メーカー標準品
刃数 (枚)
2
コーナー形状
ピンカド
CAM・工具管理ソフト用データ
tebis / Zoller
CADデータ有無 (2D/3D)
2D/3D
刃径公差
0～-0.02

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

未確定：候補が39型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

納期

推奨切削条件

型番 VPM-EM2S

この表は、Ad=0.5Dを基準としています。
機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
ご使用の機械で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。

■溝切削条件

被削材	機械構造用炭素鋼（S45C～S50C）		合金工具鋼（SKD、SUS、SCM）		調質鋼（35～40HRC）（HPM、NAK）		アルミニウム合金
刃径D	送り速度（mm/min）	回転速度（min-1）	送り速度（mm/min）	回転速度（min-1）	送り速度（mm/min）	回転速度（min-1）	送り速度（mm/min）	回転速度（min-1）
2	140	5,570	90	4,930	60	3,340	210	10,660
3	140	3,710	90	3,290	60	2,230	210	7,110
4	140	2,790	90	2,470	60	1,670	210	5,330
5	140	2,230	90	1,970	60	1,340	210	4,270
6	140	1,860	90	1,640	60	1,110	210	3,550
8	140	1,390	90	1,230	60	840	210	2,670
10	140	1,110	90	990	60	670	210	2,130
12	140	930	90	820	60	560	210	1,780
14	140	800	90	700	60	480	210	1,520
16	140	700	90	620	60	420	210	1,330
18	130	620	90	550	50	370	190	1,180
20	130	560	90	490	50	330	190	1,070
22	120	510	90	450	50	300	180	970
25	110	450	70	390	40	270	170	850
28	100	400	60	350	40	240	150	760
30	90	370	60	330	40	220	140	710
35	80	320	50	280	30	190	120	610
40	70	280	40	250	30	170	110	530

この表は、Ad=1.5D、Rd=0.1Dを基準としています。
機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
ご使用の機械で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。

■側面切削条件

被削材	機械構造用炭素鋼（S45C～S50C）		合金工具鋼（SKD、SUS、SCM）		調質鋼（35～40HRC）（HPM、NAK）		アルミニウム合金
刃径D	送り速度（mm/min）	回転速度（min-1）	送り速度（mm/min）	回転速度（min-1）	送り速度（mm/min）	回転速度（min-1）	送り速度（mm/min）	回転速度（min-1）
3	220	5,520	80	3,820	70	3,180	330	9,440
4	220	4,140	110	2,860	70	2,390	330	7,080
5	220	3,310	110	2,290	70	1,910	330	5,670
6	220	2,760	110	1,910	70	1,590	330	4,720
8	220	2,070	110	1,430	70	1,190	330	3,540
10	220	1,660	110	1,150	70	950	330	2,830
12	220	1,380	110	950	70	800	330	2,360
14	220	1,180	110	820	70	680	330	2,020
16	220	1,030	110	720	70	600	330	1,770
18	220	920	110	640	70	530	330	1,570
20	220	830	110	570	70	480	330	1,420
22	200	750	100	520	70	430	300	1,290
25	170	660	100	460	60	380	260	1,130

ＴｉＣＮコート粉末ハイス鋼スクエアエンドミル　２枚刃・ショート:関連画像

型番リスト

表示件数

型番

刃径

(mm)

刃長

(mm)

シャンク径

(mm)

全長

(mm)

首角

(°)

最小発注数量

1	2.5	6	45	15°	1個
1.5	4	6	45	15°	1個
2	5	6	50	15°	1個
2.5	6	6	50	15°	1個
3	8	6	50	15°	1個
3.5	8	8	60	15°	1個
4	8	8	60	15°	1個
4.5	10	8	60	15°	1個
5	10	8	60	15°	1個
5.5	12	8	60	15°	1個
6	12	8	60	15°	1個
6.5	14	10	60	15°	1個
7	14	10	60	15°	1個
7.5	14	10	60	15°	1個
8	14	10	60	15°	1個
8.5	18	10	70	15°	1個
9	18	10	70	15°	1個
9.5	18	10	70	15°	1個
10	18	10	70	-	1個
11	22	12	80	15°	1個
12	22	12	80	-	1個
13	26	12	85	-	1個
14	26	16	90	15°	1個
15	30	16	95	15°	1個
16	30	16	95	-	1個
18	34	16	95	-	1個
19	38	20	110	15°	1個
20	38	20	110	-	1個
21	45	20	110	-	1個
22	45	20	110	-	1個
23	50	25	120	15°	1個
25	50	25	120	-	1個
26	50	25	120	-	1個
28	55	25	125	-	1個
30	55	25	125	-	1個
32	60	32	145	-	1個
35	60	32	145	-	1個
38	65	32	150	-	1個
40	65	32	150	-	1個

通常単価(税別) (税込単価)	通常出荷日

1,600円 ( 1,760円 )	在庫品1日目当日出荷可能
1,500円 ( 1,650円 )	在庫品1日目当日出荷可能
1,430円 ( 1,573円 )	在庫品1日目当日出荷可能
1,400円 ( 1,540円 )	在庫品1日目当日出荷可能
1,240円 ( 1,364円 )	在庫品1日目当日出荷可能
1,270円 ( 1,397円 )	在庫品1日目当日出荷可能
1,270円 ( 1,397円 )	在庫品1日目当日出荷可能
1,270円 ( 1,397円 )	在庫品1日目当日出荷可能
1,270円 ( 1,397円 )	在庫品1日目当日出荷可能
1,270円 ( 1,397円 )	在庫品1日目当日出荷可能
1,270円 ( 1,397円 )	在庫品1日目当日出荷可能
1,390円 ( 1,529円 )	在庫品1日目当日出荷可能
1,390円 ( 1,529円 )	在庫品1日目当日出荷可能
1,390円 ( 1,529円 )	在庫品1日目当日出荷可能
1,390円 ( 1,529円 )	在庫品1日目当日出荷可能
1,550円 ( 1,705円 )	在庫品1日目当日出荷可能
1,550円 ( 1,705円 )	在庫品1日目当日出荷可能
1,550円 ( 1,705円 )	在庫品1日目当日出荷可能
1,550円 ( 1,705円 )	在庫品1日目当日出荷可能
2,100円 ( 2,310円 )	在庫品1日目当日出荷可能
2,100円 ( 2,310円 )	在庫品1日目当日出荷可能
2,600円 ( 2,860円 )	在庫品1日目当日出荷可能
2,600円 ( 2,860円 )	在庫品1日目当日出荷可能
2,810円 ( 3,091円 )	在庫品1日目当日出荷可能
3,000円 ( 3,300円 )	在庫品1日目当日出荷可能
3,720円 ( 4,092円 )	在庫品1日目当日出荷可能
4,300円 ( 4,730円 )	在庫品1日目当日出荷可能
4,300円 ( 4,730円 )	在庫品1日目当日出荷可能
5,110円 ( 5,621円 )	在庫品1日目当日出荷可能
5,110円 ( 5,621円 )	在庫品1日目当日出荷可能
6,120円 ( 6,732円 )	在庫品1日目当日出荷可能
6,120円 ( 6,732円 )	在庫品1日目当日出荷可能
7,020円 ( 7,722円 )	在庫品1日目当日出荷可能
8,040円 ( 8,844円 )	在庫品1日目当日出荷可能
9,360円 ( 10,296円 )	在庫品1日目当日出荷可能
13,150円 ( 14,465円 )	在庫品1日目当日出荷可能
14,820円 ( 16,302円 )	在庫品1日目当日出荷可能
17,140円 ( 18,854円 )	在庫品1日目当日出荷可能
19,780円 ( 21,758円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

耐久性が期待できる粉末ハイス鋼スクエアエンドミルのショート刃長タイプ
【特長】
・潤滑性に優れたコーティングでウェット加工や切削速度40m/min以下での加工に効果的。
・再研磨可能。ご利用手順、対応範囲、料金、納期などは「再研磨サービス」ページをご確認ください。

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

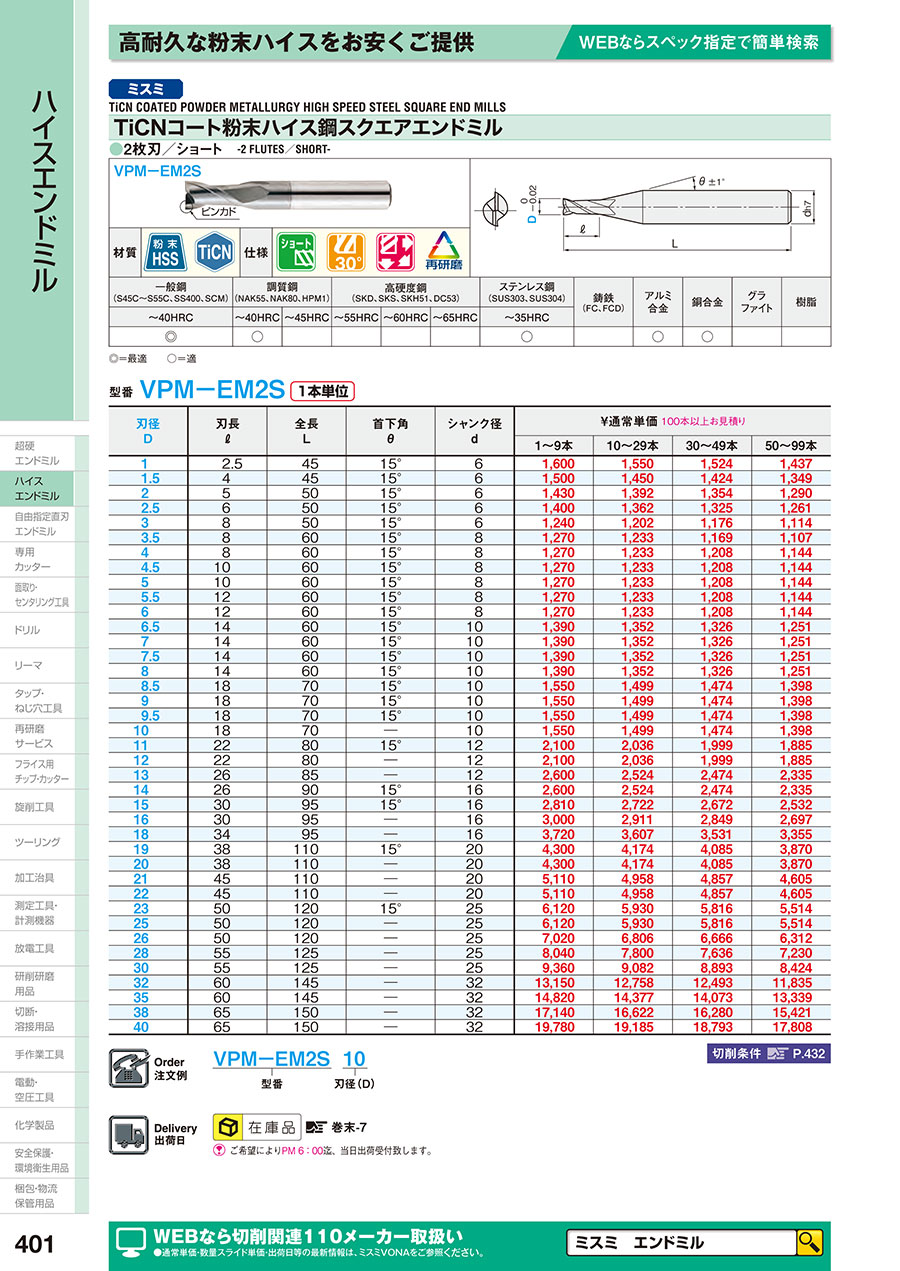

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
