ASコート粉末ハイス鋼スクエアエンドミル 4枚刃/50°ネジレ/ショート 外周刃ニック付
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 3,250円～9,720円
- 税込単価
- 3,575円～10,692円
【特長】・外周刃のニックが切りくずを分断するので切削抵抗を低減・高耐酸化性、高...
詳細情報を確認する規格・仕様：
- AS
- 4枚刃
- S（ショート）
- 加工用途（加工形状）
- 平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み
- 工具材質
- 粉末ハイス
- ねじれ角
- 強ネジレ(45～60°)
- コーティング
- 鋼用
- 標準/追加工区分
- メーカー標準品
- 刃数 (枚)
- 4
- コーナー形状
- アタリ付き
- CAM・工具管理ソフト用データ
- tebis / Zoller
- CADデータ有無 (2D/3D)
- 2D/3D
ご注意
- 「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。
未確定：候補が6型番あります。
商品仕様
納期
仕様・概要
●外周刃のニックが切りくずを分断するので切削抵抗を低減します。
推奨切削条件
型番 ASPM-NHEM4S
- 3枚刃は、Ad（切込み深さ）=0.5D、4枚刃は、Ad=0.3Dを基準としています。
- ニック付タイプで粗加工を行う場合、送り速度を1.3～1.5倍上げることができます。
- 機械、チャックは剛性のある精度の高いものをご使用ください。
- 切削油は被削材に適したものを選定してください。
- ご使用の機械で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
■溝切削条件
| 被削材 | 機械構造用炭素鋼 （S45C～S50C） | 合金工具鋼 （SKD、SUS、SCM） | 調質鋼（35～40HRC） （HPM、NAK） | |||
|---|---|---|---|---|---|---|
| 刃径D | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） |
| 6 | 80 | 2,390 | 70 | 2,220 | 50 | 1,430 |
| 8 | 80 | 1,790 | 70 | 1,670 | 50 | 1,070 |
| 10 | 80 | 1,430 | 80 | 1,340 | 60 | 860 |
| 12 | 90 | 1,190 | 80 | 1,110 | 60 | 710 |
| 14 | 90 | 1,020 | 80 | 950 | 60 | 600 |
| 15 | 90 | 950 | 80 | 890 | 60 | 570 |
| 16 | 90 | 890 | 80 | 830 | 60 | 530 |
| 18 | 90 | 800 | 80 | 740 | 60 | 470 |
| 20 | 80 | 710 | 70 | 660 | 50 | 420 |
| 22 | 80 | 650 | 60 | 600 | 50 | 390 |
| 25 | 80 | 570 | 60 | 530 | 50 | 330 |
- この表は、Ad=1.5D、Rd=0.3Dを基準としています。
- 4枚刃は、Ad（切込み深さ）を1.2倍～1.3倍上げることができます。
- ニック付タイプで粗加工を行う場合、送り速度を1.3～1.5倍上げることができます。
- 機械、チャックは剛性のある精度の高いものをご使用ください。
- 切削油は被削材に適したものを選定してください。
- ご使用の機械で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
■側面切削条件
| 被削材 | 機械構造用炭素鋼 （S45C～S50C） | 合金工具鋼 （SKD、SUS、SCM） | 調質鋼（35～40HRC） （HPM、NAK） | |||
|---|---|---|---|---|---|---|
| 刃径D | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） |
| 6 | 110 | 3,660 | 110 | 3,420 | 80 | 2,150 |
| 8 | 140 | 2,750 | 110 | 2,570 | 80 | 1,500 |
| 10 | 150 | 2,190 | 120 | 2,040 | 90 | 1,280 |
| 12 | 170 | 1,830 | 140 | 1,710 | 90 | 1,070 |
| 14 | 180 | 1,560 | 150 | 1,460 | 90 | 920 |
| 15 | 180 | 1,460 | 150 | 1,370 | 90 | 860 |
| 16 | 180 | 1,370 | 150 | 1,280 | 100 | 800 |
| 18 | 170 | 1,220 | 140 | 1,140 | 100 | 710 |
| 20 | 170 | 1,100 | 140 | 1,020 | 100 | 650 |
| 22 | 170 | 990 | 140 | 930 | 100 | 590 |
| 25 | 210 | 870 | 140 | 810 | 80 | 510 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,250円 ( 3,575円 ) | 在庫品1日目当日出荷可能 |
3,370円 ( 3,707円 ) | 在庫品1日目当日出荷可能 |
4,100円 ( 4,510円 ) | 在庫品1日目当日出荷可能 |
4,490円 ( 4,939円 ) | 在庫品1日目当日出荷可能 |
7,720円 ( 8,492円 ) | 在庫品1日目当日出荷可能 |
9,720円 ( 10,692円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・外周刃のニックが切りくずを分断するので切削抵抗を低減
・高耐酸化性、高硬度の特性を持つコーティングにより、長寿命化を実現。被膜特性として、高速加工・ドライ加工で効果を発揮
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。
ご注意
- 「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

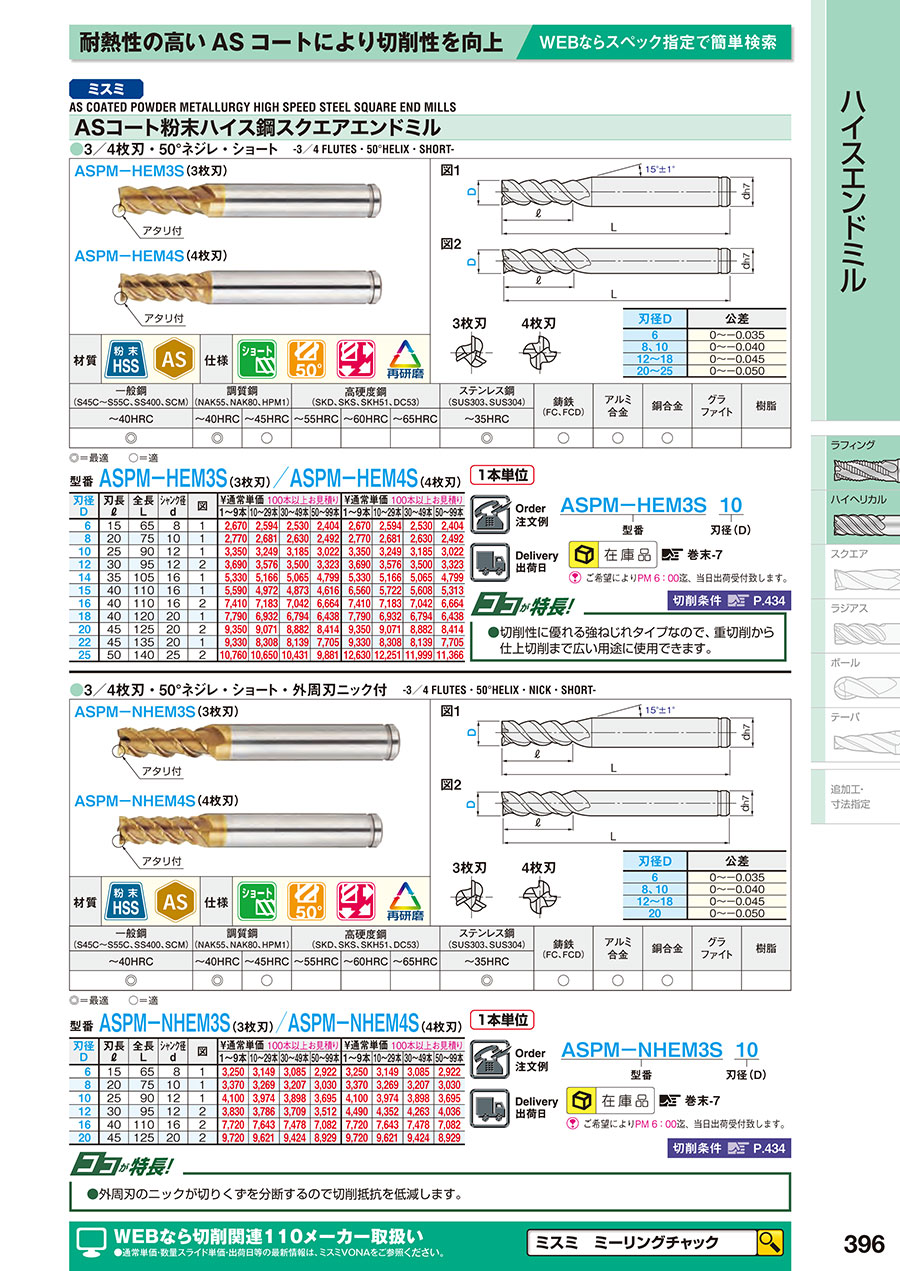

カタログ
