ASコートハイス鋼ラフィングエンドミルショート/ロングシャンク/センターカット

数量スライド割引
当日出荷可能

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): 3,690円～19,530円

税込単価: 4,059円～21,483円

【特長】・加工性能と価格を両立したハイス鋼ラフィングエンドミル・高耐酸化性、高...

詳細情報を確認する

規格・仕様：

AS
3枚刃
S（ショート）

工具材質
コバルトハイス
被削材
一般鋼 / 調質鋼 / 鋳鉄 / アルミ / 銅
ねじれ角
標準ネジレ(30～44°)
コーティング
鋼用
標準/追加工区分
メーカー標準品
CAM・工具管理ソフト用データ
tebis / Zoller
CADデータ有無 (2D/3D)
2D/3D

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

未確定：候補が10型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

納期

推奨切削条件

型番 AS-RFPLS

溝切削は、Ad=1.0D、側面切削は、Ad=1.5D、Rd=0.5Dを基準としています。
機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
ご使用の機械で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。

■溝切削・側面切削

被削材	機械構造用炭素鋼（S45C～S55C）			合金工具鋼（SKD、SUS、SCM）			調質鋼（35～40HRC）（HPM、NAK）			アルミニウム合金
刃径 D	送り速度（mm/min）		回転速度（min^-1）	送り速度（mm/min）		回転速度（min^-1）	送り速度（mm/min）		回転速度（min^-1）	送り速度（mm/min）		回転速度（min^-1）
刃径 D	溝	側面	回転速度（min^-1）	溝	側面	回転速度（min^-1）	溝	側面	回転速度（min^-1）	溝	側面	回転速度（min^-1）
5	40	80	1,600	30	50	1,100	20	30	650	80	130	3,200
6	40	80	1,350	30	50	950	20	30	550	80	130	2,650
8	50	90	1,000	40	70	700	20	40	400	90	160	2,000
10	50	90	800	40	60	550	20	40	320	90	160	1,600
12	50	90	650	40	60	470	20	40	270	90	160	1,350
14	50	90	550	40	60	400	20	40	230	90	150	1,150
16	50	90	500	40	60	350	20	40	200	90	150	1,000
18	50	80	450	30	60	310	20	40	180	90	140	900
20	50	80	400	30	60	280	20	30	160	90	130	800
22	40	80	370	30	50	260	20	30	150	80	130	730
25	40	70	320	30	50	230	20	30	130	70	130	640
28	40	70	290	30	50	200	20	30	120	70	130	570
30	40	70	270	30	50	190	20	30	110	70	130	540
35	40	70	230	30	50	160	20	30	90	70	120	460
40	40	60	200	30	40	140	20	30	80	60	110	400
50	30	50	160	20	30	110	10	20	70	50	90	320

ＡＳコートハイス鋼ラフィングエンドミル　ショート・ロングシャンク・センターカット:関連画像

型番リスト

表示件数

型番

加工用途（加工形状）

刃径

(mm)

刃数

(枚)

刃長

(mm)

シャンク径

(mm)

全長

(mm)

コーナー形状

刃径公差

首角

(°)

最小発注数量

平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	8	3	17	8	85	C面	±0.075	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	10	3	22	10	100	C面	±0.075	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	12	3	26	12	110	C面	±0.090	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	14	3	26	12	110	C面	±0.090	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	16	3	32	16	125	C面	±0.090	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	18	3	32	16	125	C面	±0.090	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	20	3	38	20	140	C面	±0.105	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	22	3	38	20	140	C面	±0.105	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	25	4	45	25	160	C面	±0.105	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	30	4	45	25	160	C面	±0.105	-	1個

通常単価(税別) (税込単価)	通常出荷日

3,690円 ( 4,059円 )	在庫品1日目当日出荷可能
4,790円 ( 5,269円 )	在庫品1日目当日出荷可能
5,460円 ( 6,006円 )	在庫品1日目当日出荷可能
7,510円 ( 8,261円 )	在庫品1日目当日出荷可能
7,640円 ( 8,404円 )	在庫品1日目当日出荷可能
8,060円 ( 8,866円 )	在庫品1日目当日出荷可能
8,980円 ( 9,878円 )	在庫品1日目当日出荷可能
9,940円 ( 10,934円 )	在庫品1日目当日出荷可能
11,240円 ( 12,364円 )	在庫品1日目当日出荷可能
19,530円 ( 21,483円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・加工性能と価格を両立したハイス鋼ラフィングエンドミル
・高耐酸化性、高硬度の特性を持つコーティングにより、長寿命化を実現。被膜特性として、高速加工・ドライ加工で効果を発揮
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

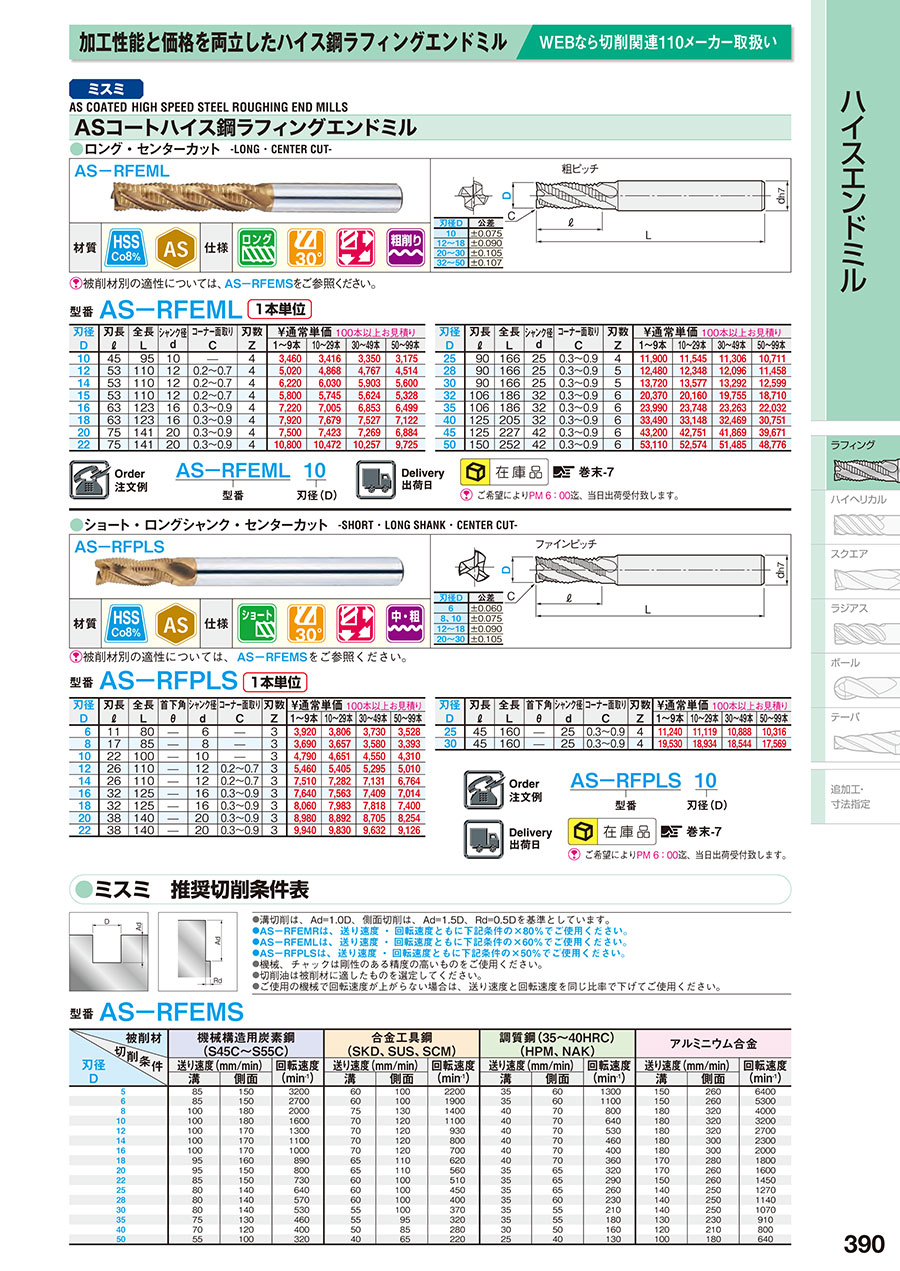

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ASコートハイス鋼ラフィングエンドミルショート/ロングシャンク/センターカットのレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

干渉用

満足度：5.02022/04/28

主に干渉対策用として使用しています。アルミや鉄に使用していますが問題なく削れました。価格も手頃なので使いやすいです。

0人が参考にしています。

1件全て見る
