ミスミ

TSCシリーズ超硬ラジアスエンドミル 焼ばめホルダ用/4枚刃/スタブタイプ

TSCシリーズ超硬ラジアスエンドミル 焼ばめホルダ用/4枚刃/スタブタイプ
  • 数量スライド割引
  • 当日出荷可能
通常単価(税別)
3,550円～12,440円
税込単価
3,905円～13,684円

【特長】・焼ばめホルダを使用して加工する事に考慮した、最適な刃長・シャンク長・...

詳細情報を確認する
規格・仕様：
  • TS
  • 一般鋼
  • 4枚刃
  • B（スタブ）

ご注意

  • 「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
    詳細は「切削工具データダウンロードサービス」ページからご確認ください。
未確定：候補が6型番あります。
数量：

外形図


ＴＳＣシリーズ超硬ラジアスエンドミル　４枚刃／スタブタイプ:関連画像

型番リスト

表示件数
  • 1
    • 型番
    TSC-SH-CR-EM4B2-R0.3
    TSC-SH-CR-EM4B3-R0.5
    TSC-SH-CR-EM4B6-R1
    TSC-SH-CR-EM4B8-R0.5
    TSC-SH-CR-EM4B10-R0.5
    TSC-SH-CR-EM4B12-R1

    加工用途（加工形状）

    刃径

    (mm)

    刃長

    (mm)

    コーナ・ボール半径

    (mm)

    シャンク径

    (mm)

    全長

    (mm)

    CAM・工具管理ソフト用データ

    CADデータ有無

    (2D/3D)

    図

    		最小発注数量
    平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み
    2
    3
    0.3
    4
    35
    tebis / Zoller
    2D/3D
    1
    1個
    平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み
    3
    4.5
    0.5
    4
    40
    tebis / Zoller
    2D/3D
    1
    1個
    平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み
    6
    9
    1
    6
    45
    tebis / Zoller
    2D/3D
    2
    1個
    平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み
    8
    12
    0.5
    8
    55
    tebis / Zoller
    2D/3D
    2
    1個
    平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み
    10
    15
    0.5
    10
    60
    tebis / Zoller
    2D/3D
    2
    1個
    平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み
    12
    18
    1
    12
    60
    tebis / Zoller
    2D/3D
    2
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    3,550円
    ( 3,905円 )
    在庫品1日目当日出荷可能
    4,360円
    ( 4,796円 )
    在庫品1日目当日出荷可能
    5,910円
    ( 6,501円 )
    在庫品1日目当日出荷可能
    7,230円
    ( 7,953円 )
    在庫品1日目当日出荷可能
    8,890円
    ( 9,779円 )
    在庫品1日目当日出荷可能
    12,440円
    ( 13,684円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・焼ばめホルダを使用して加工する事に考慮した、最適な刃長・シャンク長・全長に設計
    ・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

    ご注意

    • 「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
      詳細は「切削工具データダウンロードサービス」ページからご確認ください。
    技術情報

    規格・価格

    納期



    特徴・使用例

    仕様・概要


    ●焼ばめホルダを使用して加工する事に考慮した、最適な刃長・シャンク長・全長に設計されております。
    ●完全な結晶構造を有する窒化物系複合皮膜であるTSコートの改良により、調質鋼・高硬度鋼に加え、炭素鋼等の生材加工においても、優れた耐久性を発揮します。

    推奨切削条件

    型番 TSC-SH-CR-EM4B

    TSCシリーズ超硬ラジアスエンドミル 焼ばめホルダ用/4枚刃/スタブタイプ 推奨切削条件
    • 機械、チャックは剛性のある精度の高いものをご使用ください。
    • 切削油は被削材に適したものを選定してください。
    • 高速条件では発火性の高い切削油の使用は避け、エアーブローまたはMQLでご使用ください。
    • ご使用の加工機で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
    • エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
    • ノンコート品、刃部逃がしエンドミルは、送り速度、回転速度ともに下記条件の70%以下でご使用ください。
    • ノンコート品での高速切削は避けてください。
    • 標準エンドミルから修正加工されたオプションメニューのエンドミルは切削条件を下げてご使用ください。
    • ダウンカットでご使用ください。ビビリが生じた場合は切削条件を下げてご使用ください。
    • 標準首逃がしエンドミルは下記条件で、切れ刃端R加工エンドミルは下記条件の70%以下でご使用ください。

    ■側面切削条件

    被削材機械構造用炭素鋼
    （S45C～S55C）    		合金工具鋼
    （SKD、SCM、SUS）    		調質鋼（35～40HRC）
    （HPM、NAK）    		銅合金アルミ合金
    刃径D送り速度
    （mm/min）    		回転速度
    （min-1）    		送り速度
    （mm/min）    		回転速度
    （min-1）    		送り速度
    （mm/min）    		回転速度
    （min-1）    		送り速度
    （mm/min）    		回転速度
    （min-1）    		送り速度
    （mm/min）    		回転速度
    （min-1）
    1・1.537028,00029024,50019017,50030023,00080050,000
    2・2.558014,00035012,3002708,80030011,50080031,800
    3・3.56209,3003808,2002705,8004008,00080021,200
    4・4.56207,0003806,1002904,4004006,0001,00015,900
    5・5.57505,6004204,9003203,5004005,0001,00012,700
    6・6.57704,7004304,1003202,9004004,0001,00010,600
    7・7.57504,0004303,5003202,5004003,5001,0009,300
    8・8.57503,5004303,1003202,2004003,0001,2008,000
    9・9.58003,1004602,7003201,9004002,7001,2007,200
    107702,8004502,5003201,8004002,4001,2006,400
    117702,5504202,1703201,6504002,2001,2005,850
    127502,3004202,0003201,5004002,0001,4005,300
    136502,1504001,8403201,4004001,8751,4004,615
    145602,0004001,8003201,3004001,7501,4003,930
    154901,8703501,5902901,2104001,6251,4003,715
    164501,8003201,5002601,1004001,5001,4003,500
    183901,5602901,3302301,0104001,3501,4003,200
    203501,4002701,2001909004001,2001,4002,900
    Ad≦1.5D
    Rd≦0.05D≦0.2D

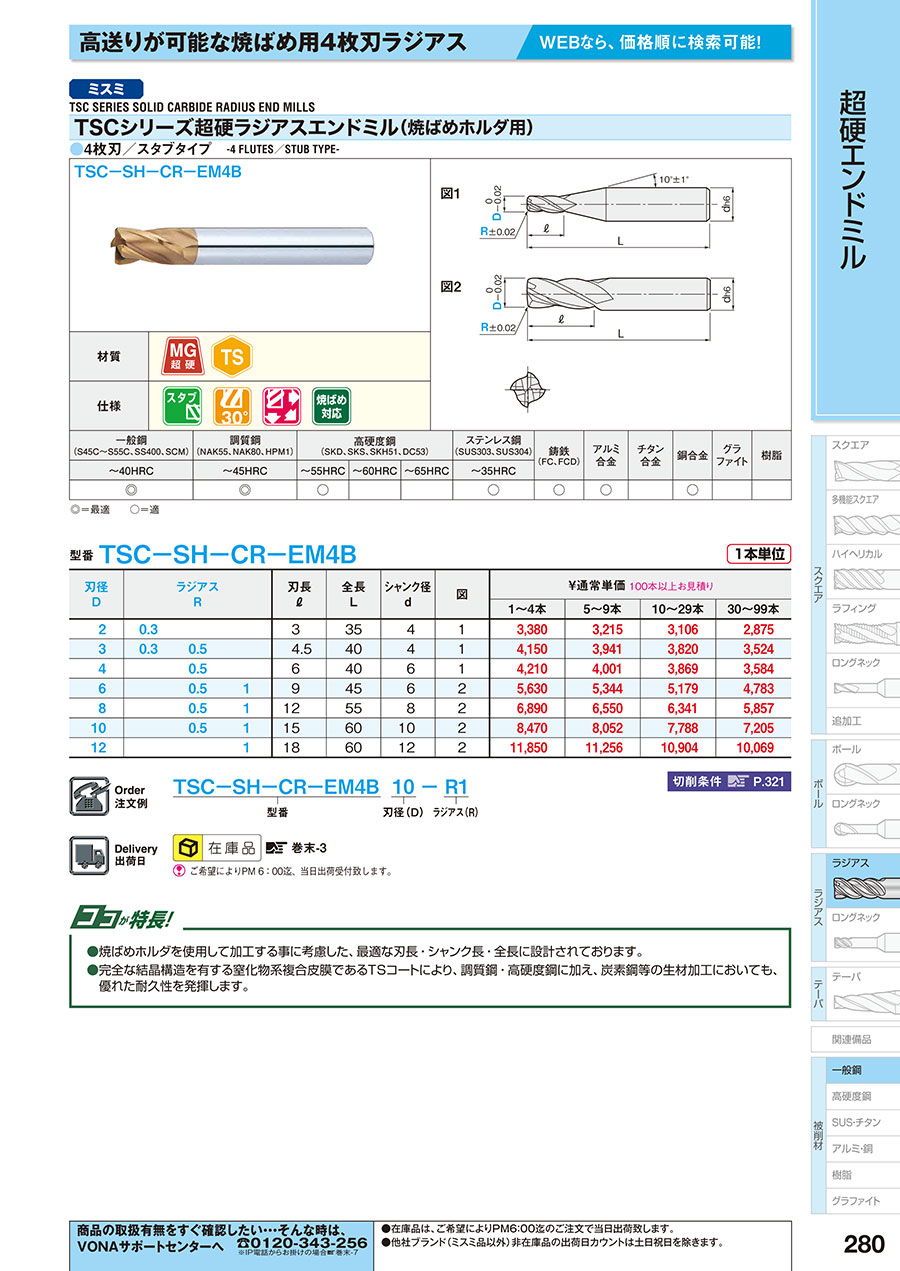

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。また、価格は適宜変更しております。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

    FM-280

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
