- TSC-CR-HFEM4S
CAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能

ミスミ

TSCシリーズ超硬ラジアスエンドミル高送り高剛性/4枚刃/45゜ネジレ/ショートタイプ

通常単価(税別): 7,580円～83,280円

税込単価: 8,338円～91,608円

通常出荷日：在庫品1日目当日出荷可能

【特長】・ネガに刃付けされたラジアス、適正な芯厚、45°ネジレの組合せにより、高い剛性と切れ味を実現、...

詳細を確認

3.53.5

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

よく一緒に見られています

ミスミ

TSCシリーズ超硬ラジアスエンドミル高送り高剛性/4枚刃/45゜ネジレ/スタブタイプ

通常価格(税別)： 4,740円 (税込価格：5,214円)

通常出荷日：在庫品1日目

よく一緒に見られています

ミスミ

MRCシリーズ超硬ラジアスエンドミル高送り高剛性・4枚刃/45°ネジレ/ショートタイプ

通常価格(税別)： 7,590円 (税込価格：8,349円)

通常出荷日：在庫品1日目

未確定：候補が12型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図
型番リスト
詳細情報
カタログ

外形図

ＴＳＣシリーズ超硬ラジアスエンドミル　高送り高剛性・４枚刃・４５゜ネジレ／ショートタイプ:関連画像

型番リスト

表示件数

型番

TSC-CR-HFEM4S2-R0.5

TSC-CR-HFEM4S2-R0.5-6

TSC-CR-HFEM4S3-R0.8

TSC-CR-HFEM4S3-R0.8-6

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

シャンク径

(mm)

全長

(mm)

図

最小発注数量

2	4	0.5	4	50	1	1個
2	4	0.5	6	50	1	1個
3	6	0.8	4	50	1	1個
3	6	0.8	6	50	1	1個
4	8	1	6	50	1	1個
5	10	1.2	6	70	1	1個
6	12	1.5	6	70	2	1個
8	16	2	8	80	2	1個
10	20	2	10	90	2	1個
12	24	2	12	100	2	1個
16	32	3	16	120	2	1個
20	40	3	20	130	2	1個

通常単価(税別) (税込単価)	通常出荷日

7,580円 ( 8,338円 )	在庫品1日目当日出荷可能
8,370円 ( 9,207円 )	在庫品1日目当日出荷可能
7,650円 ( 8,415円 )	在庫品1日目当日出荷可能
8,110円 ( 8,921円 )	在庫品1日目当日出荷可能
7,630円 ( 8,393円 )	在庫品1日目当日出荷可能
8,050円 ( 8,855円 )	在庫品1日目当日出荷可能
8,240円 ( 9,064円 )	在庫品1日目当日出荷可能
11,690円 ( 12,859円 )	在庫品1日目当日出荷可能
14,500円 ( 15,950円 )	在庫品1日目当日出荷可能
20,270円 ( 22,297円 )	在庫品1日目当日出荷可能
48,670円 ( 53,537円 )	在庫品1日目当日出荷可能
83,280円 ( 91,608円 )	在庫品1日目当日出荷可能

基本情報

【特長】
・ネガに刃付けされたラジアス、適正な芯厚、45°ネジレの組合せにより、高い剛性と切れ味を実現、高送りによる高能率加工が可能
・彫り込みから側面、粗、中仕上まで使える万能タイプ
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

技術情報

規格・価格

納期

特徴・使用例

仕様・概要

●従来皮膜を大きく上回る耐酸化性・硬度を持つTSコーティングにより長寿命を実現、高速加工・ドライ加工に最適です。
●ネガに刃付けされたラジアス、適正な芯厚、45°ネジレの組合せにより、高い剛性と切れ味を実現、高送りによる高能率加工を可能にしました。
●彫り込みから側面、粗、中仕上まで使える万能タイプです。

■3枚刃と4枚刃の使い分け

使い分け基準	3枚刃	4枚刃
突っ込み加工	○	×
コーナー部、狭部の加工	○	△
送り速度	△	○
彫り込み	○	○

推奨切削条件

型番 TSC-CR-HFEM4S

機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
高速条件では発火性の高い切削油の使用は避け、エアーブローまたはMQLでご使用ください。
ご使用の加工機で回転速度があがらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
標準エンドミルから修正加工されたオプションメニューのエンドミルは切削条件を下げてご使用ください。
首逃がしエンドミルは、切削条件表の数値に以下の比率をかけてご使用ください。

刃数	送り速度		回転速度
刃数	SN-	SNR-	SN-	SNR-
4枚刃	100%	70%	100%	70%

■切削条件

被削材		機械構造用炭素鋼（S45C～S55C）				合金工具鋼（SKD、SUS、SCM）				調質鋼（35～40HRC）（HPM、NAK）				高硬度鋼（40～60HRC）
刃径D		送り速度（mm/min）		回転速度（min^-1）		送り速度（mm/min）		回転速度（min^-1）		送り速度（mm/min）		回転速度（min^-1）		送り速度（mm/min）		回転速度（min^-1）
刃径D		標準	高速	標準	高速	標準	高速	標準	高速	標準	高速	標準	高速	標準	高速	標準	高速
2×R0.2・R0.5		5,060	8,400	11,500	19,100	4,280	6,880	10,700	17,200	3,040	4,930	9,500	15,400	700	1,600	4,800	10,400
3×R0.2・R0.8		5,780	9,650	7,600	12,700	4,830	7,820	7,100	11,500	3,580	5,770	6,400	10,300	800	1,800	3,200	6,900
4×R0.5・R1.0		6,160	10,260	5,700	9,500	5,090	8,260	5,300	8,600	3,650	5,850	4,800	7,700	900	1,900	2,400	5,200
5×R1.2		6,070	10,030	4,600	7,600	5,160	8,280	4,300	6,900	3,650	5,950	3,800	6,200	900	1,900	1,900	4,100
6×R0.5・R1.2		6,380	10,750	3,800	6,400	5,470	8,660	3,600	5,700	3,840	6,120	3,200	5,100	900	2,000	1,600	3,500
8×R2.0		6,500	10,750	2,900	4,800	5,510	8,770	2,700	4,300	3,840	6,240	2,400	3,900	900	2,000	1,200	2,600
10×R2.0		6,440	10,640	2,300	3,800	5,380	8,700	2,100	3,400	3,800	6,200	1,900	3,100	1,000	2,000	1,000	2,100
12×R2.0		6,080	10,240	1,900	3,200	5,260	8,470	1,800	2,900	3,650	5,930	1,600	2,600	900	1,900	800	1,700
16×R3.0		5,040	8,640	1,400	2,400	4,260	6,890	1,300	2,100	3,070	4,860	1,200	1,900	700	1,600	600	1,300
20×R3.0		4,000	6,920	1,100	1,900	3,650	5,640	1,100	1,700	2,600	3,900	1,000	1,500	600	1,200	500	1,000
Ad	標準	≦0.08D				≦0.08D				≦0.08D				≦0.04D
Ad	高速	≦0.06D				≦0.06D				≦0.06D				≦0.02D
Rd		≦0.2D				≦0.2D				≦0.2D				≦0.2D

カタログ

商品TOP

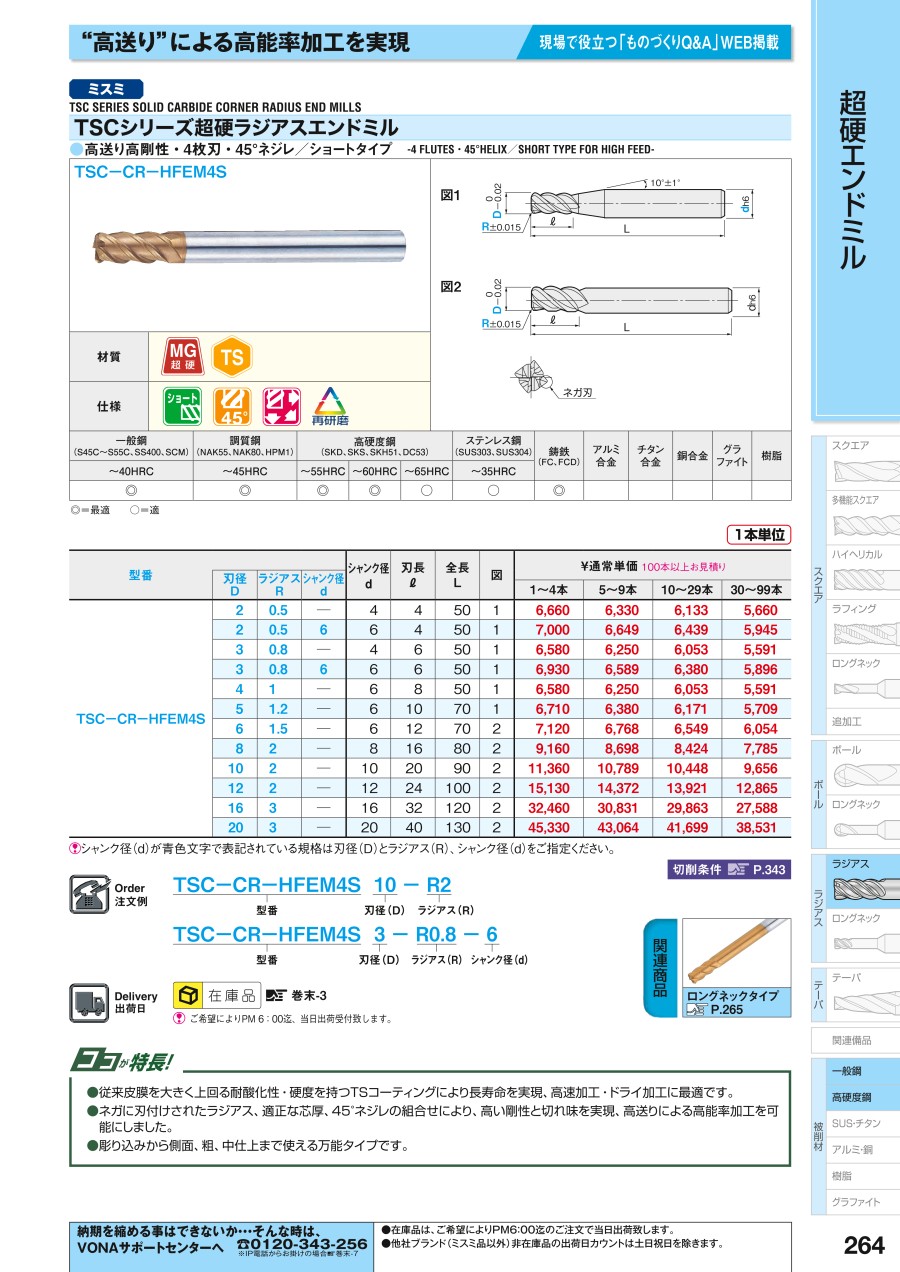

カタログ (見開き版)
