ミスミ

TSCシリーズ超硬スクエアエンドミル 4枚刃/刃長1.5D（スタブ）タイプ

通常単価(税別): -

税込単価: -

通常出荷日：在庫品1日目～5日目一部当日出荷可能

【特長】・一般鋼、SUS304、調質鋼（～50HRC）の加工に高いパフォーマンスを発揮・刃長1.5倍の...

詳細を確認

44.0

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

よく一緒に見られています

ミスミ

XALシリーズ超硬スクエアエンドミル 4枚刃/刃長3D（レギュラー）タイプ

通常価格(税別)： 960円 (税込価格：1,056円)

通常出荷日：在庫品1日目

よく一緒に見られています

ミスミ

TSCシリーズ超硬スクエアエンドミル 4枚刃/刃長4D（ロング）タイプ

通常価格(税別)： 2,680円 (税込価格：2,948円)

通常出荷日：在庫品1日目

未確定：候補が30型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図
型番リスト
詳細情報
カタログ

外形図

ＴＳＣシリーズ超硬スクエアエンドミル　４枚刃／刃長１．５Ｄ（スタブ）タイプ:関連画像

型番リスト

表示件数

型番

加工用途（加工形状）

標準/追加工区分

刃径

(mm)

刃長

(mm)

シャンク径

(mm)

全長

(mm)

コーナー形状

CAM・工具管理ソフト用データ

CADデータ有無

(2D/3D)

図

●在庫品　□製作品

最小発注数量

平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	4	6	6	45	アタリ付き	-	-	1	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	5	7.5	6	45	アタリ付き	-	-	1	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	6	9	6	45	アタリ付き	-	-	2	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	8	12	8	55	アタリ付き	-	-	2	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	10	15	10	65	アタリ付き	-	-	2	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	12	18	12	75	アタリ付き	-	-	2	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	4	6	6	45	ピンカド	-	-	1	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	5	7.5	6	45	ピンカド	-	-	1	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	6	9	6	45	ピンカド	-	-	2	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	8	12	8	55	ピンカド	-	-	2	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	10	15	10	65	ピンカド	-	-	2	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	12	18	12	75	ピンカド	-	-	2	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	2	3	4	40	アタリ付き	tebis / Zoller	2D/3D	1	●	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	2	3	6	45	アタリ付き	tebis / Zoller	2D/3D	1	●	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	3	4.5	6	45	アタリ付き	tebis / Zoller	2D/3D	1	●	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	4	6	6	45	アタリ付き	tebis / Zoller	2D/3D	1	●	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	5	7.5	6	45	アタリ付き	tebis / Zoller	2D/3D	1	●	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	6	9	6	45	アタリ付き	tebis / Zoller	2D/3D	2	●	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	8	12	8	55	アタリ付き	tebis / Zoller	2D/3D	2	●	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	10	15	10	65	アタリ付き	tebis / Zoller	2D/3D	2	●	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	12	18	12	75	アタリ付き	tebis / Zoller	2D/3D	2	●	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	2	3	4	40	ピンカド	tebis / Zoller	2D/3D	1	●	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	2	3	6	45	ピンカド	tebis / Zoller	2D/3D	1	●	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	3	4.5	6	45	ピンカド	tebis / Zoller	2D/3D	1	●	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	4	6	6	45	ピンカド	tebis / Zoller	2D/3D	1	●	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	5	7.5	6	45	ピンカド	tebis / Zoller	2D/3D	1	●	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	6	9	6	45	ピンカド	tebis / Zoller	2D/3D	2	●	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	8	12	8	55	ピンカド	tebis / Zoller	2D/3D	2	●	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	10	15	10	65	ピンカド	tebis / Zoller	2D/3D	2	●	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	12	18	12	75	ピンカド	tebis / Zoller	2D/3D	2	●	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
1,800円 ( 1,980円 )	在庫品1日目当日出荷可能
2,840円 ( 3,124円 )	在庫品1日目当日出荷可能
2,030円 ( 2,233円 )	在庫品1日目当日出荷可能
2,080円 ( 2,288円 )	在庫品1日目当日出荷可能
2,240円 ( 2,464円 )	在庫品1日目当日出荷可能
2,370円 ( 2,607円 )	在庫品1日目当日出荷可能
3,580円 ( 3,938円 )	在庫品1日目当日出荷可能
5,230円 ( 5,753円 )	在庫品1日目当日出荷可能
6,890円 ( 7,579円 )	在庫品1日目当日出荷可能
1,780円 ( 1,958円 )	在庫品1日目当日出荷可能
2,880円 ( 3,168円 )	在庫品1日目当日出荷可能
2,030円 ( 2,233円 )	在庫品1日目当日出荷可能
2,130円 ( 2,343円 )	在庫品1日目当日出荷可能
2,200円 ( 2,420円 )	在庫品1日目当日出荷可能
2,390円 ( 2,629円 )	在庫品1日目当日出荷可能
3,570円 ( 3,927円 )	在庫品1日目当日出荷可能
5,330円 ( 5,863円 )	在庫品1日目当日出荷可能
6,910円 ( 7,601円 )	在庫品1日目当日出荷可能

基本情報

【特長】
・一般鋼、SUS304、調質鋼（～50HRC）の加工に高いパフォーマンスを発揮
・刃長1.5倍のスタブ刃により高速マシニング加工に最適
・汎用的な30°ネジレ角により、低～中回転域での加工に最適
・高耐酸化性、高硬度の特性を持つコーティングにより、長寿命化を実現。被膜特性として、高速加工・ドライ加工で効果を発揮
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

技術情報

規格・価格

納期

特徴・使用例

仕様・概要

●従来皮膜を大きく上回る耐酸化性・硬度を持つTSコーティングにより、長寿命を実現、高速加工・ドライ加工に最適です。
●刃長1.5倍のスタブ刃により高速マシニング加工に最適です。

推奨切削条件

型番 TSC-EM4B / TSC-PEM4B

機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
高速条件では発火性の高い切削油の使用は避け、エアーブローまたはMQLでご使用ください。
ご使用の加工機で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
ノンコート品、刃部逃がしエンドミルは、送り速度、回転速度ともに下記条件の70%以下でご使用ください。
ノンコート品での高速切削は避けてください。
標準エンドミルから修正加工されたオプションメニューのエンドミルは切削条件を下げてご使用ください。
ダウンカットでご使用ください。ビビリが生じた場合は切削条件を下げてご使用ください。
標準首逃がしエンドミルは下記条件で、切れ刃端R加工エンドミルは下記条件の70%以下でご使用ください。

■側面切削条件

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SCM、SUS）		調質鋼（35～40HRC）（HPM、NAK）		銅合金		アルミ合金
刃径D	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）
1・1.5	370	28,000	290	24,500	190	17,500	300	23,000	800	50,000
2・2.5	580	14,000	350	12,300	270	8,800	300	11,500	800	31,800
3・3.5	620	9,300	380	8,200	270	5,800	400	8,000	800	21,200
4・4.5	620	7,000	380	6,100	290	4,400	400	6,000	1,000	15,900
5・5.5	750	5,600	420	4,900	320	3,500	400	5,000	1,000	12,700
6・6.5	770	4,700	430	4,100	320	2,900	400	4,000	1,000	10,600
7・7.5	750	4,000	430	3,500	320	2,500	400	3,500	1,000	9,300
8・8.5	750	3,500	430	3,100	320	2,200	400	3,000	1,200	8,000
9・9.5	800	3,100	460	2,700	320	1,900	400	2,700	1,200	7,200
10	770	2,800	450	2,500	320	1,800	400	2,400	1,200	6,400
11	770	2,550	420	2,170	320	1,650	400	2,200	1,200	5,850
12	750	2,300	420	2,000	320	1,500	400	2,000	1,400	5,300
13	650	2,150	400	1,840	320	1,400	400	1,875	1,400	4,615
14	560	2,000	400	1,800	320	1,300	400	1,750	1,400	3,930
15	490	1,870	350	1,590	290	1,210	400	1,625	1,400	3,715
16	450	1,800	320	1,500	260	1,100	400	1,500	1,400	3,500
18	390	1,560	290	1,330	230	1,010	400	1,350	1,400	3,200
20	350	1,400	270	1,200	190	900	400	1,200	1,400	2,900
Ad	≦1.5D
Rd	≦0.05D						≦0.2D

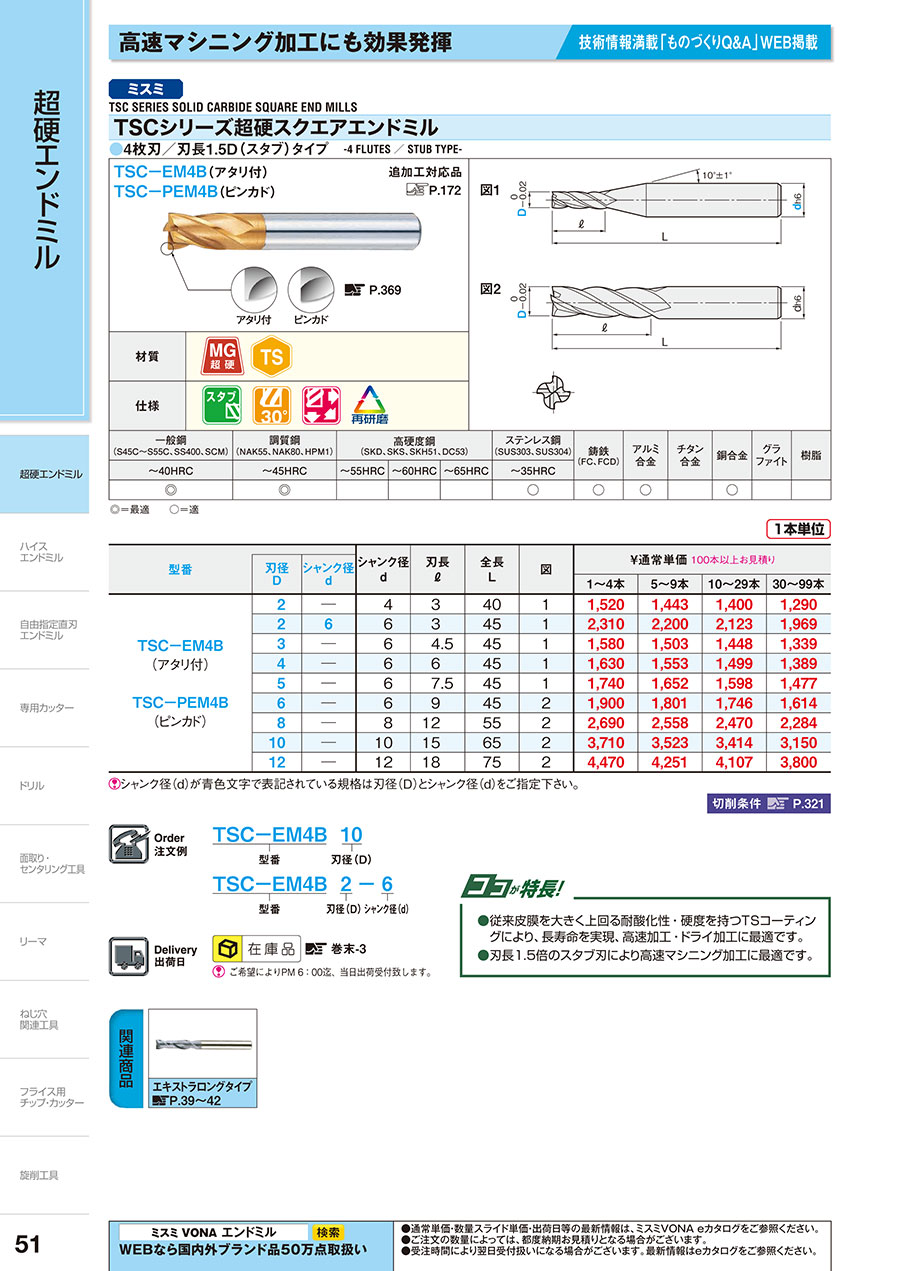

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
