ミスミ

TSCシリーズ超硬多機能スクエアエンドミル 4枚刃/45゜ネジレ/ロングシャンク/ショートタイプ

数量スライド割引
一部当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（9件）

この商品のFAQをみる（1件）

通常単価(税別): -

税込単価: -

【特長】・一般鋼、SUS304、調質鋼（～50HRC）の加工に高いパフォーマン...

詳細情報を確認する

規格・仕様：

TS
一般鋼
4枚刃
S（ショート）

工具材質
超硬
被削材
一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / 鋳鉄 / アルミ / 銅
ねじれ角
強ネジレ(45～60°)
コーティング
鋼用
刃数 (枚)
4
刃径公差
0～-0.02

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

未確定：候補が76型番あります。

外形図
型番リスト
詳細情報

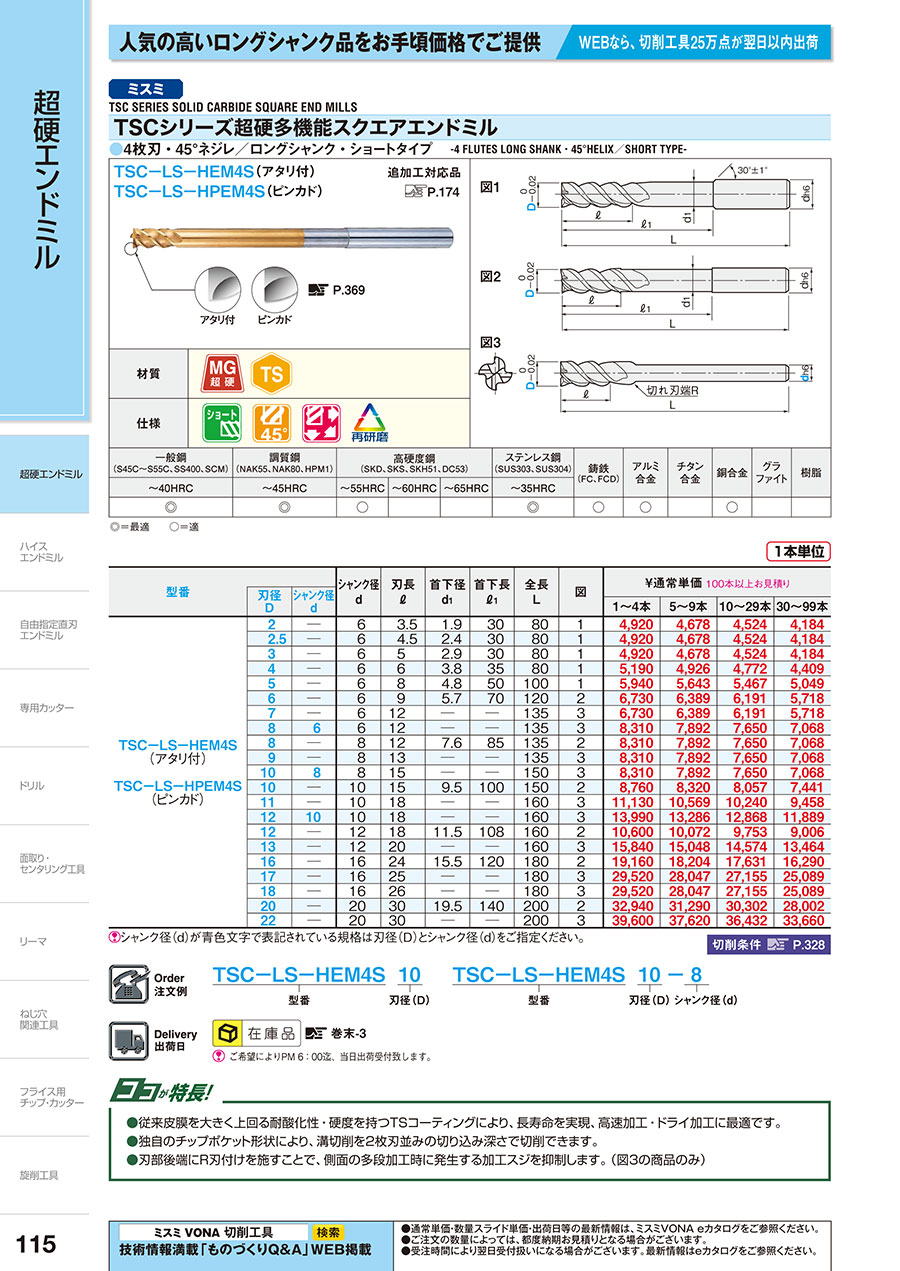

カタログ

外形図

ＴＳＣシリーズ超硬多機能スクエアエンドミル　４枚刃・４５°ネジレ／ロングシャンク・ショートタイプ:関連画像

型番リスト

表示件数

型番

加工用途（加工形状）

標準/追加工区分

刃径

(mm)

刃長

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

コーナー形状

CAM・工具管理ソフト用データ

CADデータ有無

(2D/3D)

首径

(mm)

図

●在庫品　□製作品

最小発注数量

平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	5	8	50	6	100	アタリ付き	-	-	-	1	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	6	9	70	6	120	アタリ付き	-	-	-	2	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	7	12	-	6	135	アタリ付き	-	-	-	3	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	8	12	85	8	135	アタリ付き	-	-	-	2	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	8	12	-	6	135	アタリ付き	-	-	-	3	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	9	13	-	8	135	アタリ付き	-	-	-	3	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	10	15	100	10	150	アタリ付き	-	-	-	2	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	10	15	-	8	150	アタリ付き	-	-	-	3	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	11	18	-	10	160	アタリ付き	-	-	-	3	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	12	18	108	12	160	アタリ付き	-	-	-	2	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	12	18	-	10	160	アタリ付き	-	-	-	3	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	13	20	-	12	160	アタリ付き	-	-	-	3	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	16	24	120	16	180	アタリ付き	-	-	-	2	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	17	25	-	16	180	アタリ付き	-	-	-	3	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	18	26	-	16	180	アタリ付き	-	-	-	3	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	20	30	140	20	200	アタリ付き	-	-	-	2	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	22	30	-	20	200	アタリ付き	-	-	-	3	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	5	8	50	6	100	ピンカド	-	-	-	1	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	6	9	70	6	120	ピンカド	-	-	-	2	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	7	12	-	6	135	ピンカド	-	-	-	3	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	8	12	85	8	135	ピンカド	-	-	-	2	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	8	12	-	6	135	ピンカド	-	-	-	3	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	9	13	-	8	135	ピンカド	-	-	-	3	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	10	15	100	10	150	ピンカド	-	-	-	2	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	10	15	-	8	150	ピンカド	-	-	-	3	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	11	18	-	10	160	ピンカド	-	-	-	3	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	12	18	108	12	160	ピンカド	-	-	-	2	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	12	18	-	10	160	ピンカド	-	-	-	3	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	13	20	-	12	160	ピンカド	-	-	-	3	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	16	24	120	16	180	ピンカド	-	-	-	2	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	17	25	-	16	180	ピンカド	-	-	-	3	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	18	26	-	16	180	ピンカド	-	-	-	3	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	20	30	140	20	200	ピンカド	-	-	-	2	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	22	30	-	20	200	ピンカド	-	-	-	3	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	2	3.5	30	6	80	アタリ付き	tebis / Zoller	2D/3D	1.9	1	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	2.5	4.5	30	6	80	アタリ付き	tebis / Zoller	2D/3D	2.4	1	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	3	5	30	6	80	アタリ付き	tebis / Zoller	2D/3D	2.9	1	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	4	6	35	6	80	アタリ付き	tebis / Zoller	2D/3D	3.8	1	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	5	8	50	6	100	アタリ付き	tebis / Zoller	2D/3D	4.8	1	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	6	9	70	6	120	アタリ付き	tebis / Zoller	2D/3D	5.7	2	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	7	12	-	6	135	アタリ付き	tebis / Zoller	2D/3D	-	3	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	8	12	85	8	135	アタリ付き	tebis / Zoller	2D/3D	7.6	2	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	8	12	-	6	135	アタリ付き	tebis / Zoller	2D/3D	-	3	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	9	13	-	8	135	アタリ付き	tebis / Zoller	2D/3D	-	3	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	10	15	100	10	150	アタリ付き	tebis / Zoller	2D/3D	9.5	2	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	10	15	-	8	150	アタリ付き	tebis / Zoller	2D/3D	-	3	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	11	18	-	10	160	アタリ付き	tebis / Zoller	2D/3D	-	3	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	12	18	108	12	160	アタリ付き	tebis / Zoller	2D/3D	11.5	2	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	12	18	-	10	160	アタリ付き	tebis / Zoller	2D/3D	-	3	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	13	20	-	12	160	アタリ付き	tebis / Zoller	2D/3D	-	3	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	16	24	120	16	180	アタリ付き	tebis / Zoller	2D/3D	15.5	2	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	17	25	-	16	180	アタリ付き	tebis / Zoller	2D/3D	-	3	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	18	26	-	16	180	アタリ付き	tebis / Zoller	2D/3D	-	3	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	20	30	140	20	200	アタリ付き	tebis / Zoller	2D/3D	19.5	2	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	22	30	-	20	200	アタリ付き	tebis / Zoller	2D/3D	-	3	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	2	3.5	30	6	80	ピンカド	tebis / Zoller	2D/3D	1.9	1	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	2.5	4.5	30	6	80	ピンカド	tebis / Zoller	2D/3D	2.4	1	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	3	5	30	6	80	ピンカド	tebis / Zoller	2D/3D	2.9	1	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	4	6	35	6	80	ピンカド	tebis / Zoller	2D/3D	3.8	1	-	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	5	8	50	6	100	ピンカド	tebis / Zoller	2D/3D	4.8	1	-	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
5,170円 ( 5,687円 )	在庫品1日目当日出荷可能
5,170円 ( 5,687円 )	在庫品1日目当日出荷可能
5,170円 ( 5,687円 )	在庫品1日目当日出荷可能
5,450円 ( 5,995円 )	在庫品1日目当日出荷可能
6,240円 ( 6,864円 )	在庫品1日目当日出荷可能
7,070円 ( 7,777円 )	在庫品1日目当日出荷可能
7,070円 ( 7,777円 )	在庫品1日目当日出荷可能
8,730円 ( 9,603円 )	在庫品1日目当日出荷可能
8,730円 ( 9,603円 )	在庫品1日目当日出荷可能
8,730円 ( 9,603円 )	在庫品1日目当日出荷可能
9,200円 ( 10,120円 )	在庫品1日目当日出荷可能
8,730円 ( 9,603円 )	在庫品1日目当日出荷可能
11,690円 ( 12,859円 )	在庫品1日目当日出荷可能
11,130円 ( 12,243円 )	在庫品1日目当日出荷可能
14,690円 ( 16,159円 )	在庫品1日目当日出荷可能
16,630円 ( 18,293円 )	在庫品1日目当日出荷可能
20,120円 ( 22,132円 )	在庫品1日目当日出荷可能
31,000円 ( 34,100円 )	在庫品1日目当日出荷可能
31,000円 ( 34,100円 )	在庫品1日目当日出荷可能
34,590円 ( 38,049円 )	在庫品1日目当日出荷可能
41,580円 ( 45,738円 )	在庫品1日目当日出荷可能
5,170円 ( 5,687円 )	在庫品1日目当日出荷可能
5,170円 ( 5,687円 )	在庫品1日目当日出荷可能
5,170円 ( 5,687円 )	在庫品1日目当日出荷可能
5,450円 ( 5,995円 )	在庫品1日目当日出荷可能
6,240円 ( 6,864円 )	在庫品1日目当日出荷可能

基本情報
規格・価格
特徴・使用例

基本情報

【特長】
・一般鋼、SUS304、調質鋼（～50HRC）の加工に高いパフォーマンスを発揮

・独自のチップポケット形状により、溝切削を2枚刃並みの切り込み深さで切削できます。
・刃部後端にR刃付けを施すことで、側面の多段加工時に発生する加工スジを抑制します。（図3の商品のみ）
・45°ネジレ角により汎用的な30°ネジレに比べ高速加工に最適
・高耐酸化性、高硬度の特性を持つコーティングにより、長寿命化を実現。被膜特性として、高速加工・ドライ加工で効果を発揮
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

技術情報

規格・価格

納期

特徴・使用例

仕様・概要

●従来皮膜を大きく上回る耐酸化性・硬度を持つTSコーティングにより、長寿命を実現、高速加工・ドライ加工に最適です。
●独自のチップポケット形状により、溝切削を2枚刃並みの切り込み深さで切削できます。
●刃部後端にR刃付けを施すことで、側面の多段加工時に発生する加工スジを抑制します。（図3の商品のみ）

推奨切削条件

型番 TSC-LS-HEM4S / TSC-LS-HPEM4S

機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
ご使用の加工機で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
標準エンドミルから修正加工されたオプションメニューのエンドミルは切削条件を下げてご使用ください。
標準首逃がしエンドミルは下記条件で、切れ刃端R加工エンドミルは下記条件の70%以下でご使用ください。

■溝切削条件

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SCM、SUS）		調質鋼（35～40HRC）（HPM、NAK）
刃径D	送り速度（mm/min）	回転速度（min-1）	送り速度（mm/min）	回転速度（min-1）	送り速度（mm/min）	回転速度（min-1）
1～1.8	260	17,500	140	15,610	120	13,370
2～2.8	430	10,290	220	8,610	190	7,490
3・3.5	470	7,420	240	6,300	220	5,600
4・4.5	490	5,600	250	4,760	220	4,200
5・5.5	550	4,480	280	3,780	250	3,360
6・6.5	550	3,710	280	3,150	250	2,800
7・7.5	540	3,150	290	2,730	250	2,380
8・8.5	550	2,800	280	2,380	250	2,100
9	550	2,450	290	2,100	260	1,890
10・10.5	530	2,240	270	1,890	250	1,680
11	530	2,030	280	1,750	250	1,540
12・12.5	540	1,890	280	1,610	250	1,400
13	500	1,680	270	1,470	230	1,260
16	440	1,400	220	1,190	200	1,050
17	410	1,330	210	1,120	180	980
18	380	1,260	190	1,050	160	910
20	320	1,120	170	980	150	840
22	280	980	150	840	130	770
Ad	≦0.3D

■側面切削条件

被削材	機械構造用炭素鋼（S45C～S55C）				合金工具鋼（SKD、SCM、SUS）				調質鋼（35～40HRC）（HPM、NAK）
刃径D	送り速度（mm/min）		回転速度（min-1）		送り速度（mm/min）		回転速度（min-1）		送り速度（mm/min）		回転速度（min-1）
刃径D	標準	高速	標準	高速	標準	高速	標準	高速	標準	高速	標準	高速
1～1.8	390	600	17,500	35,000	260	400	15,610	31,220	220	340	13,370	26,740
2～2.8	640	980	10,290	20,580	410	620	8,610	17,290	350	540	7,490	15,050
3・3.5	700	1,070	7,420	14,840	450	690	6,300	12,600	400	610	5,600	11,130
4・4.5	740	1,120	5,600	11,130	470	720	4,760	9,450	410	640	4,200	8,330
5・5.5	820	1,250	4,480	8,890	530	810	3,780	7,560	460	710	3,360	6,650
6・6.5	820	1,260	3,710	7,420	530	810	3,150	6,300	470	710	2,800	5,600
7・7.5	810	1,250	3,150	6,370	530	810	2,730	5,390	460	710	2,380	4,760
8・8.5	810	1,250	2,800	5,600	530	810	2,380	4,760	460	710	2,100	4,200
9	830	1,290	2,450	4,970	530	820	2,100	4,200	480	730	1,890	3,710
10・10.5	800	1,230	2,240	4,480	510	780	1,890	3,780	460	690	1,680	3,360
11	800	1,230	2,030	4,060	520	780	1,750	3,430	460	690	1,540	3,010
12・12.5	810	1,220	1,890	3,710	520	780	1,610	3,150	450	690	1,400	2,800
13	750	1,180	1,680	3,430	500	760	1,470	2,940	430	670	1,260	2,590
16	650	1,000	1,400	2,800	420	640	1,190	2,380	370	570	1,050	2,100
17	620	920	1,330	2,590	390	600	1,120	2,240	340	530	980	1,960
18	560	840	1,260	2,450	350	540	1,050	2,100	310	490	910	1,890
20	480	740	1,120	2,240	320	470	980	1,890	270	420	840	1,680
22	420	670	980	2,030	270	430	840	1,750	250	390	770	1,540
Ad	≦1.5D				≦1.5D				≦1.5D
Rd	≦0.1D				≦0.05D				≦0.05D

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。また、価格は適宜変更しております。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

TSCシリーズ超硬多機能スクエアエンドミル 4枚刃/45゜ネジレ/ロングシャンク/ショートタイプのレビュー

4.5平均満足度：4.59件のレビュー

星5
67%
星4
22%
星3
11%
星2
0%
星1
0%

切削用

満足度：5.02023/03/23

ミスミ製品はコストパフォーマンスが良く、品質も問題ないと思っているので、この商品に限らず購入することが多いです。この商品...もっと読む

0人が参考にしています。

金型や部品に使用しています

満足度：4.02022/01/25

当社で製作している金型や部品に使用しています。加工材は、一般鋼、樹脂までいろいろ加工しています。加工機もマシニングセンタ...もっと読む

0人が参考にしています。

金型製作に於いて使用

満足度：5.02020/02/11

こちらも在庫品の為　すぐ入荷するので助かります。精度　コスト　何の問題もありません。

0人が参考にしています。

リピート

満足度：4.02019/09/30

面精度が必要なSUS304に使用。刃持ちも良く安いので気に入ってます。

0人が参考にしています。

仕上加工

満足度：5.02018/12/29

工具長が有り背の高いワークでも問題なく使用でき綺麗な仕上げ面を得られました。コスパもとても良かったです。

0人が参考にしています。

9件全て見る

よくあるご質問（FAQ）

Qシャンク径よりも刃径が大きいエンドミルが欲しい。希望の仕様は以下の通り。シャンク径：φ8mm、刃径：φ10mm、刃長：20mm以下、被削材：SKD11(焼入れ前)。予算は1万円以下。

TSC-LS-HEM4S10-8をご紹介します。

この商品を見た人は、こんな商品も見ています

	今見ている商品 TSCシリーズ超硬多機能スクエアエンドミル 4枚刃/45゜ネジレ/ロングシャンク/ショートタイプ	TSCシリーズ超硬多機能スクエアエンドミル 3枚刃/45゜ネジレ/ロングシャンク/ショートタイプ	TSCシリーズ超硬多機能スクエアエンドミル 4枚刃/45゜ネジレ/ショートタイプ	TSCシリーズ超硬多機能スクエアエンドミル 3枚刃/45゜ネジレ/ショートタイプ	TSCシリーズ超硬多機能スクエアエンドミル 4枚刃/45゜ネジレ/ロングタイプ	TSCシリーズ超硬多機能スクエアエンドミル 4枚刃/45゜ネジレ/レギュラータイプ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜
工具材質	超硬	超硬	超硬	超硬	超硬	超硬
被削材	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / 鋳鉄 / アルミ / 銅	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / 鋳鉄 / アルミ / 銅	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / 鋳鉄 / アルミ / 銅	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / 鋳鉄 / アルミ / 銅	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / 鋳鉄 / アルミ / 銅	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / 鋳鉄 / アルミ / 銅
ねじれ角	強ネジレ(45～60°)	強ネジレ(45～60°)	強ネジレ(45～60°)	強ネジレ(45～60°)	強ネジレ(45～60°)	強ネジレ(45～60°)
コーティング	鋼用	鋼用	鋼用	鋼用	鋼用	鋼用
刃数(枚)	4	3	4	3	4	4
