ミスミ

TSCシリーズ超硬多機能スクエアエンドミル 3枚刃/45゜ネジレ/ロングータイプ

通常単価(税別): -

税込単価: -

通常出荷日：在庫品1日目～5日目一部当日出荷可能

【特長】・一般鋼、SUS304、調質鋼（～50HRC）の加工に高いパフォーマンスを発揮・独自のチップポ...

詳細を確認

44.0

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

よく一緒に見られています

ミスミ

TSCシリーズ超硬多機能スクエアエンドミル 3枚刃/45゜ネジレ/レギュラータイプ

通常価格(税別)： 3,800円 (税込価格：4,180円)

通常出荷日：在庫品1日目

よく一緒に見られています

ミスミ

TSCシリーズ超硬多機能スクエアエンドミル 4枚刃/45゜ネジレ/ロングタイプ

通常価格(税別)： 4,980円 (税込価格：5,478円)

通常出荷日：在庫品1日目

未確定：候補が29型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図
型番リスト
詳細情報
カタログ

外形図

ＴＳＣシリーズ超硬多機能スクエアエンドミル　３枚刃・４５°ネジレ／ロングータイプ:関連画像

型番リスト

表示件数

型番

加工用途（加工形状）

標準/追加工区分

刃径

(mm)

刃長

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

CAM・工具管理ソフト用データ

CADデータ有無

(2D/3D)

首径

(mm)

図

●在庫品　□製作品

最小発注数量

平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	6	25	30 ～ 52	6	70	-	-	5.5～5.8	2	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	8	35	40 ～ 66	8	90	-	-	7.5～7.8	2	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	10	45	50 ～ 70	10	100	-	-	9.5～9.8	2	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	12	55	60 ～ 90	12	120	-	-	11.5～11.8	2	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	6	5 ～ 25	30 ～ 52	6	70	-	-	4.8～5	2	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	8	5 ～ 35	40 ～ 66	8	90	-	-	6.8～7	2	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	10	5 ～ 45	50 ～ 70	10	100	-	-	8.8～9	2	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	12	5 ～ 55	60 ～ 90	12	120	-	-	10.8～11	2	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	16	5 ～ 65	70 ～ 103	16	135	-	-	14.8～15	2	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	20	25 ～ 75	80 ～ 112	20	150	-	-	18.8～19	2	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	4	20	-	6	60	-	-	-	1	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	5	23	-	6	70	-	-	-	1	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	6	25	-	6	70	-	-	-	2	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	8	35	-	8	90	-	-	-	2	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	10	45	-	10	100	-	-	-	2	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	12	55	-	12	120	-	-	-	2	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	16	65	-	16	135	-	-	-	2	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	20	75	-	20	150	-	-	-	2	□	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	2	12	-	6	60	tebis / Zoller	2D/3D	-	1	●	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	2.5	15	-	6	60	tebis / Zoller	2D/3D	-	1	●	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	3	18	-	6	60	tebis / Zoller	2D/3D	-	1	●	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	4	20	-	6	60	tebis / Zoller	2D/3D	-	1	●	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	5	23	-	6	70	tebis / Zoller	2D/3D	-	1	●	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	6	25	-	6	70	tebis / Zoller	2D/3D	-	2	●	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	8	35	-	8	90	tebis / Zoller	2D/3D	-	2	●	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	10	45	-	10	100	tebis / Zoller	2D/3D	-	2	●	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	12	55	-	12	120	tebis / Zoller	2D/3D	-	2	●	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	16	65	-	16	135	tebis / Zoller	2D/3D	-	2	●	1個
平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	20	75	-	20	150	tebis / Zoller	2D/3D	-	2	●	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
4,890円 ( 5,379円 )	在庫品1日目当日出荷可能
4,900円 ( 5,390円 )	在庫品1日目当日出荷可能
4,980円 ( 5,478円 )	在庫品1日目当日出荷可能
5,740円 ( 6,314円 )	在庫品1日目当日出荷可能
6,320円 ( 6,952円 )	在庫品1日目当日出荷可能
6,820円 ( 7,502円 )	在庫品1日目当日出荷可能
9,100円 ( 10,010円 )	在庫品1日目当日出荷可能
12,070円 ( 13,277円 )	在庫品1日目当日出荷可能
15,660円 ( 17,226円 )	在庫品1日目当日出荷可能
37,250円 ( 40,975円 )	在庫品1日目当日出荷可能
66,840円 ( 73,524円 )	在庫品1日目当日出荷可能

基本情報

【特長】
・一般鋼、SUS304、調質鋼（～50HRC）の加工に高いパフォーマンスを発揮
・独自のチップポケット形状により、溝切削を2枚刃並みの切り込み深さで切削可能
・30°ネジレのスクエアエンドミルに比べ、回転・送り共に2倍以上の高速加工が可能
・45°ネジレ角により汎用的な30°ネジレに比べ高速加工に最適
・高耐酸化性、高硬度の特性を持つコーティングにより、長寿命化を実現。被膜特性として、高速加工・ドライ加工で効果を発揮
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

技術情報

特徴・使用例

仕様・概要

●従来皮膜を大きく上回る耐酸化性・硬度を持つTSコーティングにより長寿命を実現、高速加工・ドライ加工に最適です。
●独自のチップポケット形状により、溝切削を2枚刃並みの切り込み深さで切削できます。
●30°ネジレのスクエアエンドミルに比べ、回転・送り共に2倍以上の高速加工が可能です。

推奨切削条件

型番 TSC-HEM3L

機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
ご使用の加工機で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
標準エンドミルから修正加工されたオプションメニューのエンドミルは切削条件を下げてご使用ください。
標準首逃がしエンドミルは下記条件で、切れ刃端R加工エンドミルは下記条件の70%以下でご使用ください。

■側面切削条件

被削材	機械構造用炭素鋼（S45C～S55C）				合金工具鋼（SKD、SCM、SUS）				調質鋼（35～40HRC）（HPM、NAK）
刃径D	送り速度（mm/min）		回転速度（min-1）		送り速度（mm/min）		回転速度（min-1）		送り速度（mm/min）		回転速度（min-1）
刃径D	標準	高速	標準	高速	標準	高速	標準	高速	標準	高速	標準	高速
1～1.8	410	640	25,000	50,000	280	430	22,300	44,600	230	370	19,100	38,200
2～2.8	680	1,050	14,700	29,400	440	670	12,300	24,700	380	580	10,700	21,500
3・3.5	750	1,150	10,600	21,200	480	740	9,000	18,000	430	650	8,000	15,900
4・4.5	790	1,200	8,000	15,900	500	770	6,800	13,500	440	680	6,000	11,900
5・5.5	880	1,340	6,400	12,700	560	860	5,400	10,800	500	760	4,800	9,500
6・6.5	880	1,350	5,300	10,600	560	860	4,500	9,000	500	770	4,000	8,000
7・7.5	860	1,340	4,500	9,100	570	860	3,900	7,700	500	760	3,400	6,800
8・8.5	870	1,340	4,000	8,000	560	860	3,400	6,800	500	760	3,000	6,000
9	890	1,380	3,500	7,100	570	880	3,000	6,000	520	780	2,700	5,300
10・10.5	860	1,310	3,200	6,400	550	840	2,700	5,400	490	740	2,400	4,800
11	860	1,310	2,900	5,800	560	830	2,500	4,900	490	740	2,200	4,300
12・12.5	860	1,310	2,700	5,300	560	840	2,300	4,500	480	740	2,000	4,000
13	800	1,260	2,400	4,900	530	820	2,100	4,200	460	720	1,800	3,700
16	700	1,070	2,000	4,000	450	690	1,700	3,400	400	610	1,500	3,000
17	660	980	1,900	3,700	420	650	1,600	3,200	370	560	1,400	2,800
18	600	900	1,800	3,500	380	580	1,500	3,000	330	530	1,300	2,700
20	510	790	1,600	3,200	340	500	1,400	2,700	290	450	1,200	2,400
22	450	710	1,400	2,900	290	470	1,200	2,500	260	410	1,100	2,200
Ad	≦1.5D				≦1.5D				≦1.5D
Rd	≦0.1D				≦0.05D				≦0.05D

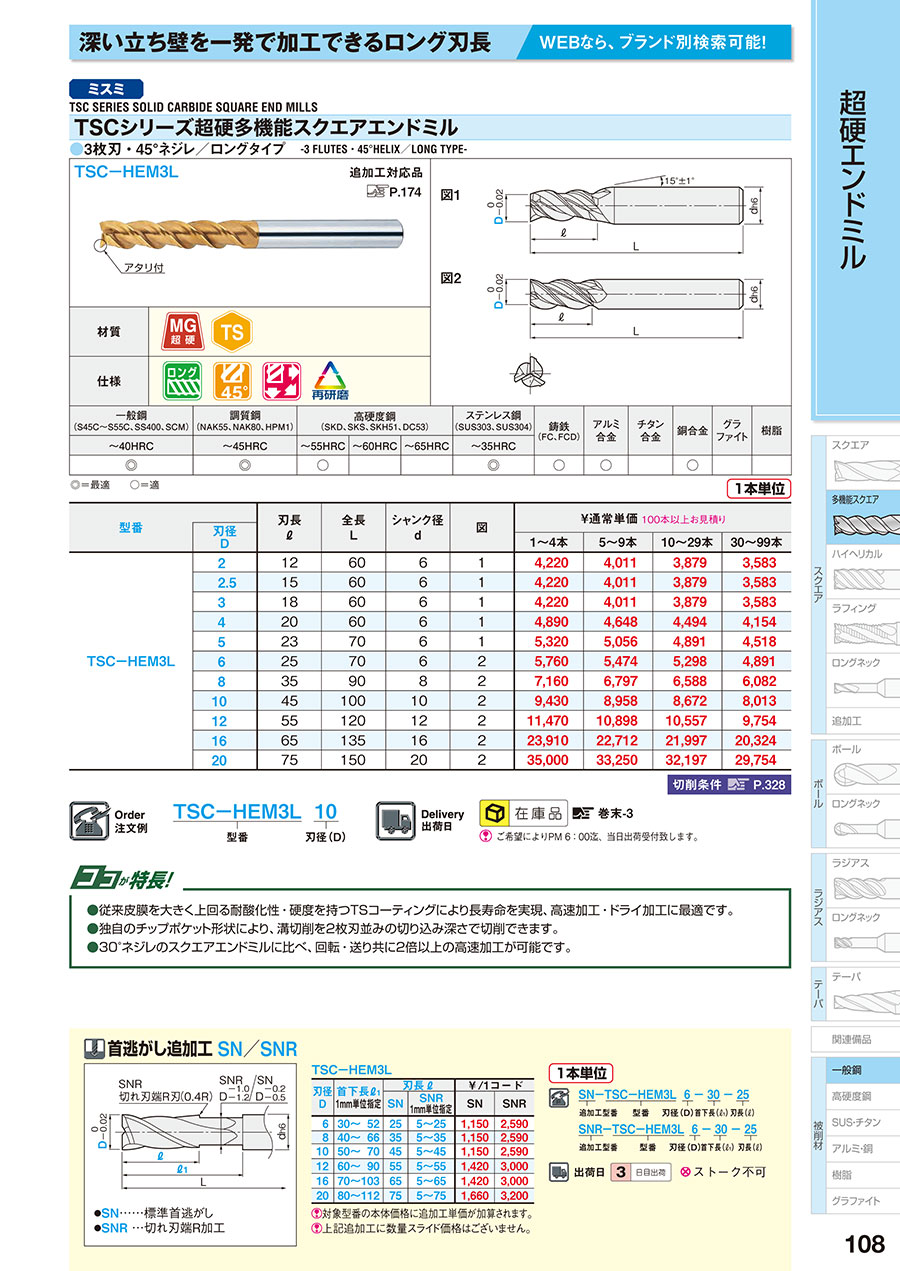

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。また、価格は適宜変更しております。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
