1,800円 ( 1,980円 )	在庫品1日目当日出荷可能
1,900円 ( 2,090円 )	在庫品1日目当日出荷可能
1,960円 ( 2,156円 )	在庫品1日目当日出荷可能
2,180円 ( 2,398円 )	在庫品1日目当日出荷可能
2,860円 ( 3,146円 )	在庫品1日目当日出荷可能
3,960円 ( 4,356円 )	在庫品1日目当日出荷可能
4,620円 ( 5,082円 )	在庫品1日目当日出荷可能

詳細情報

基本情報
特徴・使用例

基本情報

【特長】
・汎用の4枚刃エンドミルで幅広い用途に対応す。
・刃先をピンカドに処理してありますので、コーナーエッジ部の加工も可能
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

技術情報

特徴・使用例

仕様・概要

●汎用の4枚刃エンドミルで幅広い用途に対応できます。
●刃先をピンカドに処理してありますので、コーナーエッジ部の加工も可能です。

推奨切削条件

型番 XAC-PEM4L

機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
高速条件では発火性の高い切削油の使用は避け、エアーブローまたはMQLでご使用ください。
ご使用の加工機で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
ノンコート品、刃部逃がしエンドミルは、送り速度、回転速度ともに下記条件の70%以下でご使用ください。
ノンコート品での高速切削は避けてください。
標準エンドミルから修正加工されたオプションエンドミルは切削条件を下げてご使用ください。
標準首逃がしエンドミルは下記条件で、切れ刃端R加工エンドミルは下記条件の70%以下でご使用ください。

■側面切削条件

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SCM、SUS）		調質鋼（35～40HRC）（HPM、NAK）		銅合金		アルミ合金
刃径D	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）
1	280	22,900	220	18,200	180	15,000	210	16,100	560	35,000
1.5	310	15,300	240	12,100	200	10,200	210	16,100	560	35,000
2	370	11,500	290	9,100	240	7,600	210	8,050	560	22,260
2.5	400	9,200	320	7,300	270	6,100	210	8,050	560	22,260
3	430	7,600	340	6,100	290	5,100	280	5,600	560	14,840
3.5	450	6,600	350	5,200	300	4,400	280	5,600	560	14,840
4	480	5,700	380	4,500	320	3,800	280	4,200	700	11,130
4.5	510	5,100	400	4,000	340	3,400	280	4,200	700	11,130
5	510	4,600	410	3,600	340	3,100	280	3,500	700	8,890
5.5	500	4,200	400	3,300	330	2,800	280	3,500	700	8,890
6	490	3,800	390	3,000	330	2,600	280	2,800	700	7,420
8	460	2,900	360	2,300	310	1,900	280	2,100	840	5,600
10	460	2,300	360	1,800	310	1,500	280	1,680	840	4,480
12	390	1,600	310	1,300	260	1,100	280	1,400	980	3,710
刃径D	Ad	Rd	Ad	Rd	Ad	Rd	Ad	Rd	Ad	Rd
1≦D＜3	≦1.5D	≦0.05D	≦1.5D	≦0.05D	≦1.5D	≦0.05D	≦1.5D	0.1D	≦1.5D	0.1D
3≦D＜6		≦0.07D		≦0.07D		≦0.07D		0.2D		0.2D
6≦D		≦0.1D		≦0.1D		≦0.1D		0.2D		0.2D

カタログ

商品TOP

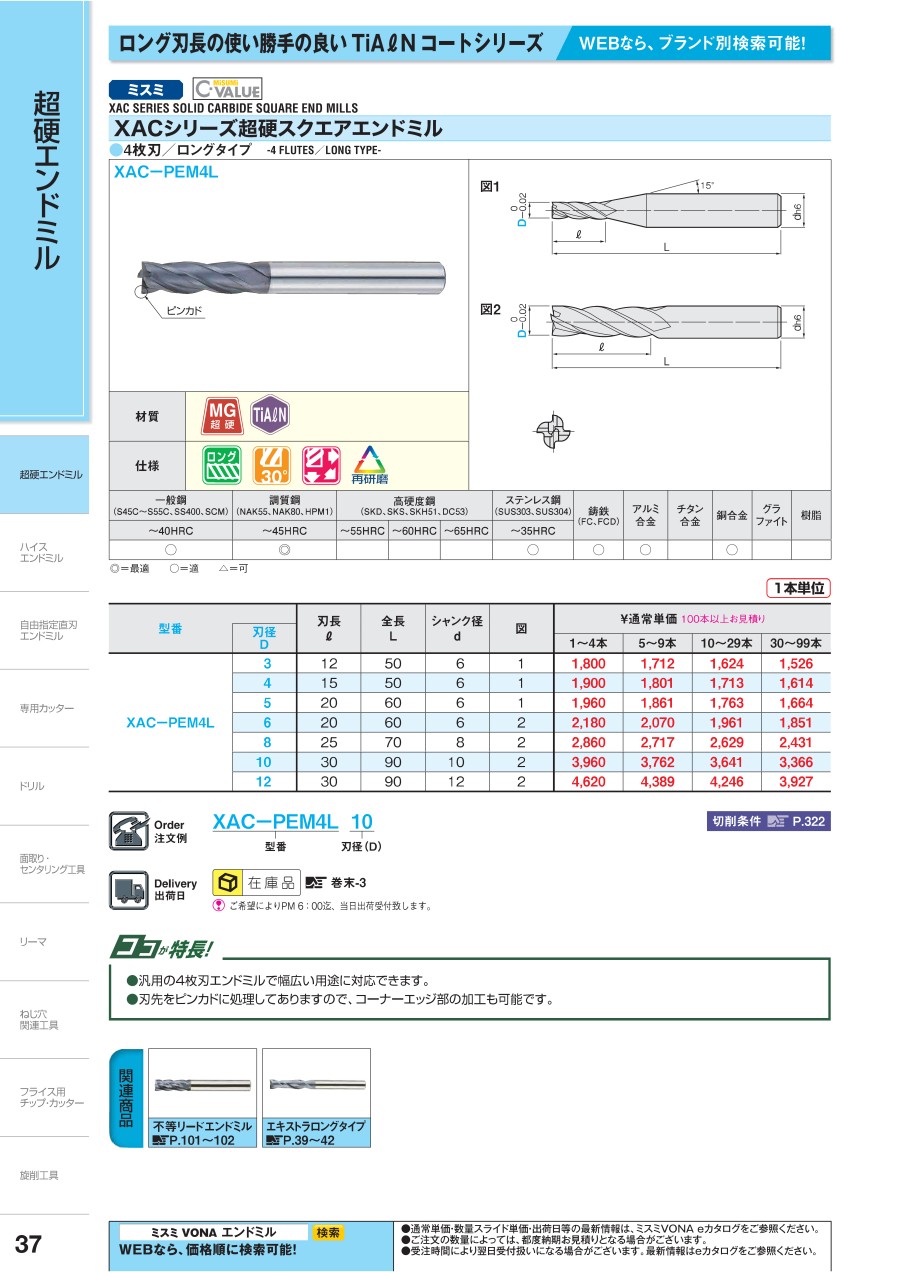

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

XACシリーズ超硬スクエアエンドミル 4枚刃/ロングタイプのレビュー

3.8平均満足度：3.85件のレビュー

星5
60%
星4
0%
星3
20%
星2
0%
星1
20%

FRP成形品の穴加工

満足度：1.02016/10/12

シャンク径が12ｍｍとの記載があったので購入しましたが、実際にはシャンク径は10ｍｍでした。この商品については、カタロ...もっと読む

1人が参考にしています。

社内部品加工用

満足度：5.02022/08/25

アルミや鉄系統の加工をしていますが全く問題ありません。価格も遜色ありません。

0人が参考にしています。

深めの溝加工に

満足度：5.02022/02/21

溝加工に使用するためにこちらを購入させていただきました。少し深めの溝加工でしたが難なく加工できました。

0人が参考にしています。

５２度

満足度：3.02020/01/19

HRC５２度を超えるのにはあまり適していないかもまだわかりませんが VACのが良いかも

0人が参考にしています。

ＮＡＫ材

満足度：5.02019/10/04

主にＮＡＫ材の加工に使用しております価格が安価で一番利用率が高いですオ−ルマイティに使えます

0人が参考にしています。

5件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品 XACシリーズ超硬スクエアエンドミル 4枚刃/ロングタイプ	XACシリーズ超硬スクエアエンドミル 4枚刃/ショートタイプ	XACシリーズ超硬スクエアエンドミル 2枚刃/ショートタイプ	超硬スクエアエンドミルグラファイト加工用/4枚刃//ロングタイプ	XACシリーズ超硬ハイヘリカルエンドミル高硬度鋼加工用/多刃/45゜ネジレ/レギュラータイプ	超硬スクエアエンドミルグラファイト加工用/2枚刃//ロングタイプ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	1,800円-	1,220円 -	820円 -	4,940円 -	3,380円 -	4,940円 -
通常出荷日	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目
加工用途（加工形状）	平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み	平面 / 側面 / 傾斜切り込み	平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み
工具材質	超硬	超硬	超硬	超硬	超硬	超硬
被削材	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅	アルミ / 銅 / グラファイト / 樹脂	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / ステンレス鋼 / 鋳鉄	アルミ / 銅 / グラファイト / 樹脂
ねじれ角	標準ネジレ(30～44°)	標準ネジレ(30～44°)	標準ネジレ(30～44°)	標準ネジレ(30～44°)	強ネジレ(45～60°)	標準ネジレ(30～44°)
コーティング	鋼用	鋼用	鋼用	ノンコート	鋼用	ノンコート
