スチール中型スイッチボックスパッキン付W70×H55 単品

数量スライド割引
当日出荷可能

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 2,873円～4,264円

税込単価: 3,160円～4,690円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

スチール中型スイッチボックスW70×H55 単品

通常価格(税別)： 1,612円 (税込価格：1,773円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

アルミ標準スイッチボックスW80×H70　単品

4.3

通常価格(税別)： 1,613円 (税込価格：1,774円)

通常出荷日：在庫品1日目

【特長】画期的！"カシャッ"と開く便利な回転開閉機構のパッキンを付け防塵性を高...

詳細情報を確認する

ボックス材質
鉄
寸法横 W (mm)
70
寸法縦 H (mm)
55
本体板厚 (mm)
1

ご注意

本商品の部材が新型肺炎の影響で供給不安定なため、2021年9月以降出荷分は以下2メーカーのグロメットを使用いたします。
・SG-16A（協和ゴム製）、C-30-SG-16A-EP-UL（タキゲン製）
・SG-22A（協和ゴム製）、C-30-SG-22A-EP-UL（タキゲン製）
複数ご注文の場合、混在する可能性がございます。部材のご指定はお受けできません。
タキゲン製グロメットの単品販売は行っておりません。
ミスミ在庫限りで販売終了とさせて頂きます。
代替商品はありません。
【対象品】K色（クリーム）：MSXD10、MSXD11-G、MSXD20、MSXD21、MSXD22、MSXD30、MSXD31、MSXD32E、MSXD32A
【対象品】G色（グレー）：全型式廃盤予定
【対象品】E色（5Y8/1）：MSXD10、MSXD11-G、MSXD13、MSXD20、MSXD21、MSXD23、MSXD30、MSXD31、MSXD32E、MSXD32A【対象記号】：G、H、I、J、K、L、P

未確定：候補が17型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

規格表

型式	塗装色	スイッチ取付穴		長さ(L) mm	素材・表面処理	重量 (g)
型式	塗装色	穴数	φ	長さ(L) mm	素材・表面処理	重量 (g)
MSXD10	K クリーム (2.5Y9/1) G グレー (5Y7/1) E (5Y8/1)	ー	穴無し	90	SPCC 粉体塗装	270
MSXD11		1	φ16			266
MSXD12		1	φ22			262
MSXD13		1	φ30			260
MSXD20		ー	穴無し	140		364
MSXD21		2	φ16			356
MSXD22		2	φ22			354
MSXD23		2	φ30			352
MSXD30		ー	穴無し	190		470
MSXD31		3(等間隔)	φ16			466
MSXD32E		3(等間隔)	φ22			464
MSXD32A		3(不等間隔)	φ22			464

金具・ゴム足記号

ゴム足	F
取付金具(クリーム)	G
取付金具(グレー)	H
取付金具(5Y8/1)	I
傾斜タイプ取付金具(クリーム)	J
傾斜タイプ取付金具(グレー)	K
傾斜タイプ取付金具(5Y8/1)	L
ブラケット取付けタイプ(クリーム)	P

概要仕様

型番リスト

表示件数

型番

取付穴

取付可能スイッチ数

(個)

スイッチ取付穴サイズ

(φ)

寸法奥行き D

(mm)

色

ゴム足有無

取付金具

取付穴間隔

RoHS?

最小発注数量

穴有り	1	16	90	E色（5Y8/1）	なし	なし	-	-	1個
穴有り	1	16	90	E色（5Y8/1）	あり	なし	-	-	1個
穴有り	1	16	90	K色（クリーム）	なし	なし	-	-	1個
穴有り	1	16	90	K色（クリーム）	あり	なし	-	-	1個
穴有り	1	22	90	E色（5Y8/1）	なし	なし	-	10	1個
穴有り	1	22	90	E色（5Y8/1）	あり	なし	-	10	1個
穴有り	1	22	90	K色（クリーム）	なし	なし	-	10	1個
穴有り	1	22	90	K色（クリーム）	あり	なし	-	10	1個
穴有り	1	30	90	K色（クリーム）	なし	なし	-	10	1個
穴有り	1	30	90	K色（クリーム）	あり	なし	-	10	1個
穴有り	2	16	140	E色（5Y8/1）	なし	なし	-	-	1個
穴有り	2	16	140	E色（5Y8/1）	あり	なし	-	-	1個
穴有り	2	22	140	E色（5Y8/1）	なし	なし	-	10	1個
穴有り	2	22	140	E色（5Y8/1）	あり	なし	-	10	1個
穴有り	2	30	140	K色（クリーム）	なし	なし	-	10	1個
穴有り	2	30	140	K色（クリーム）	あり	なし	-	10	1個
穴有り	2	30	140	K色（クリーム）	なし	取付金具（クリーム）	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

2,873円 ( 3,160円 )	在庫品1日目当日出荷可能
3,029円 ( 3,332円 )	在庫品1日目当日出荷可能
2,873円 ( 3,160円 )	在庫品1日目当日出荷可能
3,029円 ( 3,332円 )	在庫品1日目当日出荷可能
2,873円 ( 3,160円 )	在庫品1日目当日出荷可能
3,029円 ( 3,332円 )	在庫品1日目当日出荷可能
2,873円 ( 3,160円 )	在庫品1日目当日出荷可能
3,029円 ( 3,332円 )	在庫品1日目当日出荷可能
2,873円 ( 3,160円 )	在庫品1日目当日出荷可能
3,029円 ( 3,332円 )	在庫品1日目当日出荷可能
2,990円 ( 3,289円 )	在庫品1日目当日出荷可能
3,159円 ( 3,475円 )	在庫品1日目当日出荷可能
2,990円 ( 3,289円 )	在庫品1日目当日出荷可能
3,159円 ( 3,475円 )	在庫品1日目当日出荷可能
2,990円 ( 3,289円 )	在庫品1日目当日出荷可能
3,159円 ( 3,475円 )	在庫品1日目当日出荷可能
4,264円 ( 4,690円 )	在庫品1日目当日出荷可能

基本情報

【特長】
画期的！"カシャッ"と開く便利な回転開閉機構のパッキンを付け防塵性を高めたボックスです。

ご注意

本商品の部材が新型肺炎の影響で供給不安定なため、2021年9月以降出荷分は以下2メーカーのグロメットを使用いたします。
・SG-16A（協和ゴム製）、C-30-SG-16A-EP-UL（タキゲン製）
・SG-22A（協和ゴム製）、C-30-SG-22A-EP-UL（タキゲン製）
複数ご注文の場合、混在する可能性がございます。部材のご指定はお受けできません。
タキゲン製グロメットの単品販売は行っておりません。
ミスミ在庫限りで販売終了とさせて頂きます。
代替商品はありません。
【対象品】K色（クリーム）：MSXD10、MSXD11-G、MSXD20、MSXD21、MSXD22、MSXD30、MSXD31、MSXD32E、MSXD32A
【対象品】G色（グレー）：全型式廃盤予定
【対象品】E色（5Y8/1）：MSXD10、MSXD11-G、MSXD13、MSXD20、MSXD21、MSXD23、MSXD30、MSXD31、MSXD32E、MSXD32A【対象記号】：G、H、I、J、K、L、P

パッキンを付け防塵性を高めたボックス

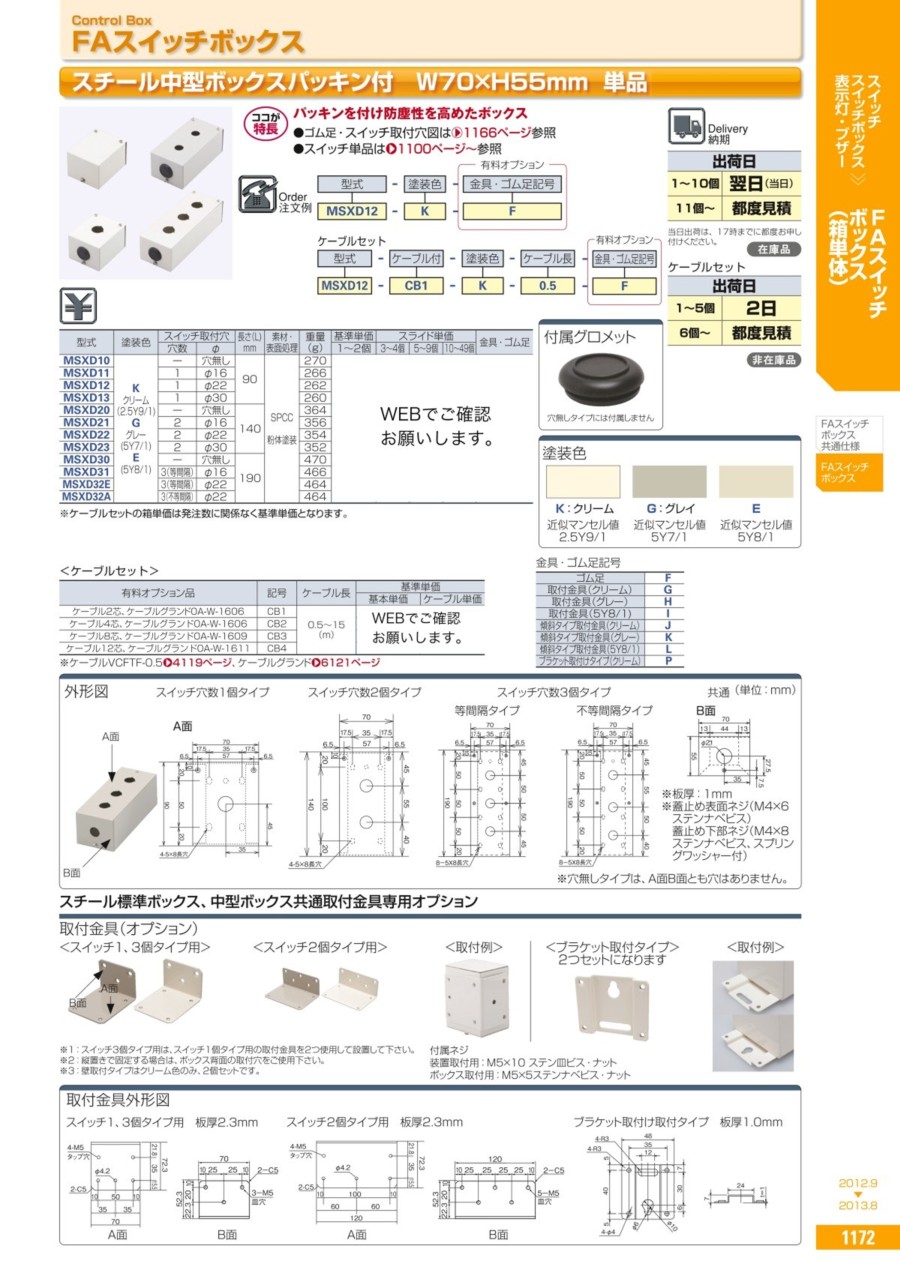

●ゴム足・スイッチ取付穴図は>>PDF（p.1172）参照
●スイッチ単品>>PDF（p.1172）参照

共通仕様

FAスイッチボックス

新発売　アルミ製FAスイッチボックスの便利な特長

画期的！“カシャッ”と開く便利な回転開閉機構

省工数設計

他社従来品と比較して、開閉作業時の工数を４分の１に削減。すばやく楽に開閉できるようになりました。

FAスイッチボックス　セレクションガイド・共通仕様

	アルミ			スチール		樹脂
断面積サイズ (mm)	標準	中型	小型	標準	中型	標準
断面積サイズ (mm)
特長	●カシャッと開く便利な回転開閉機構 ●省工数設計 ●軽量且つデザイン性の高いアルミ製			●ベーシックなスチール製 ●３色から選択可能 ●パッキン付タイプも有り		●IP65保護構造
箱単						ー
組立配線加工品

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
【らくらく選定】スイッチボックスアルミ組み立て配線済み
Webで簡単選定、完成品をお届け ボックスサイズ、スイッチ個数・種類、ケーブル長が選べる 通常3日目出荷
ミスミ
【らくらく選定】スイッチボックススチール組み立て配線済み
Webで簡単選定、完成品をお届け ボックスサイズ、スイッチ個数・種類、ケーブル長が選べる 通常3日目出荷
ミスミ
【らくらく選定】非常停止スイッチボックス樹脂IP65 組み立て配線済み
Webで簡単選定、完成品をお届け ケーブル長が選べる 通常3日目出荷

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
