ミスミ

スチール中型スイッチボックスW70×H55 単品

数量スライド割引
当日出荷可能

平均満足度4.0

この商品のレビューをみる（5件）

通常単価(税別): 1,612円～4,095円

税込単価: 1,773円～4,505円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

アルミ小型スイッチボックスＷ48×Ｈ45　単品

4.4

通常価格(税別)： 1,238円 (税込価格：1,362円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

アルミ中型スイッチボックスＷ65×Ｈ55　単品

4.6

通常価格(税別)： 1,408円 (税込価格：1,549円)

通常出荷日：在庫品1日目

【特長】画期的！"カシャッ"と開く便利な回転開閉機構のベーシックなスチール製ボ...

詳細情報を確認する

ボックス材質
鉄
寸法横 W (mm)
70
寸法縦 H (mm)
55
本体板厚 (mm)
1

ご注意

本商品の部材が新型肺炎の影響で供給不安定なため、2021年9月以降出荷分は以下2メーカーのグロメットを使用いたします。
・SG-16A（協和ゴム製）、C-30-SG-16A-EP-UL（タキゲン製）
・SG-22A（協和ゴム製）、C-30-SG-22A-EP-UL（タキゲン製）
複数ご注文の場合、混在する可能性がございます。部材のご指定はお受けできません。
タキゲン製グロメットの単品販売は行っておりません。
下記商品と記号は、ミスミの在庫限りで販売終了とさせて頂きます。
代替商品はありません。
【K色（クリーム）】MSXS32A
【G色（グレー）】MSXS11、MSXS20、MSXS21、MSXS23、MSXS30、MSXS31、MSXS32E、MSXS32A
【E色（5Y8/1）】MSXS10、MSXS11、MSXS13、MSXS20、MSXS21、MSXS22、MSXS23、MSXS30、MSXS31、MSXS32E、MSXS32A
【オプション】H、I、J、K、L、N、M

未確定：候補が54型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

規格表

				有料オプション
				有料オプション
型式	−	塗装色	−	金具・ゴム足記号
MSXS12	−	K	−	F

型式	塗装色	スイッチ取付穴		長さ(L) mm	素材・表面処理	重量 (g)
型式	塗装色	穴数	φ	長さ(L) mm	素材・表面処理	重量 (g)
MSXS10	K クリーム (2.5Y9/1) G グレー (5Y7/1) E (5Y8/1)	ー	穴無し	90	SPCC 粉体塗装	264
MSXS11		1	φ16			258
MSXS12		1	φ22			252
MSXS13		1	φ30			249
MSXS20		ー	穴無し	140		355
MSXS21		2	φ16			346
MSXS22		2	φ22			344
MSXS23		2	φ30			342
MSXS30		ー	穴無し	190		448
MSXS31		3(等間隔)	φ16			440
MSXS32E		3(等間隔)	φ22			432
MSXS32A		3(不等間隔)	φ22			432

ゴム足	F
取付金具(クリーム)	G
取付金具(グレー)	H
取付金具(5Y8/1)	I
傾斜タイプ取付金具(クリーム)	J
傾斜タイプ取付金具(グレー)	K
傾斜タイプ取付金具(5Y8/1)	L
ブラケット取り付けタイプ(クリーム)	N

概要仕様

付属グロメット

穴無しタイプには付属しません

塗装色


K：クリーム	G：グレイ	E
近似マンセル値 2.5Y9/1	近似マンセル値 5Y7/1	近似マンセル値 5Y8/1

外形図					（単位：mm）
	スイッチ穴数１個タイプ	スイッチ穴数２個タイプ	スイッチ穴数3個タイプ		共通
	A面		等間隔タイプ	不等間隔タイプ	B面

					※板厚：1mm ※蓋止め上部ネジ（M4×6 ステンナベビス）蓋止め下部ネジ（M4×8 ステンナベビス、スプリングワッシャー付）
※穴無しタイプは、A面B面とも穴はありません。

スチール標準ボックス、中型ボックス共通取付金具専用オプション

取付金具（オプション）
＜スイッチ１、3個タイプ用＞	＜スイッチ2個タイプ用＞	＜取付例＞	＜ブラケット取付タイプ＞ 2つセットになります。	＜取付例＞

※1：スイッチ3個タイプ用は、スイッチ1個タイプ用の取付金具を2つ使用して設置して下さい。		付属ネジ
※2：縦置きで固定する場合は、ボックス背面の取付穴をご使用下さい。		装置取付用：M5×10 ステン皿ビス・ナット
※3：壁取付タイプはクリーム色のみ、2個セットです。		ボックス取付用：M5×5ステンナベビス・ナット

取付金具外形図				（単位：mm）
スイッチ1、3個タイプ用	板厚2.3mm	スイッチ2個タイプ用	板厚2.3mm	ブラケット取付け取付タイプ板厚1.0mm
A面	Ｂ面	A面	Ｂ面

型番リスト

表示件数

型番

取付穴

取付可能スイッチ数

(個)

スイッチ取付穴サイズ

(φ)

寸法奥行き D

(mm)

色

ゴム足有無

取付金具

取付穴間隔

RoHS?

最小発注数量

穴無し	-	-	90	G色（グレー）	なし	なし	-	10	1個
穴無し	-	-	90	G色（グレー）	あり	なし	-	10	1個
穴無し	-	-	90	G色（グレー）	なし	取付金具（グレー）	-	10	1個
穴無し	-	-	90	G色（グレー）	なし	傾斜タイプ取付金具（グレー）	-	-	1個
穴無し	-	-	90	K色（クリーム）	なし	なし	-	10	1個
穴無し	-	-	90	K色（クリーム）	あり	なし	-	10	1個
穴無し	-	-	90	K色（クリーム）	なし	取付金具（クリーム）	-	10	1個
穴有り	1	16	90	K色（クリーム）	なし	なし	-	10	1個
穴有り	1	16	90	K色（クリーム）	あり	なし	-	10	1個
穴有り	1	16	90	K色（クリーム）	なし	取付金具（クリーム）	-	10	1個
穴有り	1	22	90	E色（5Y8/1）	なし	なし	-	10	1個
穴有り	1	22	90	E色（5Y8/1）	あり	なし	-	10	1個
穴有り	1	22	90	G色（グレー）	なし	なし	-	10	1個
穴有り	1	22	90	G色（グレー）	あり	なし	-	10	1個
穴有り	1	22	90	G色（グレー）	なし	取付金具（グレー）	-	10	1個
穴有り	1	22	90	G色（グレー）	なし	傾斜タイプ取付金具（グレー）	-	-	1個
穴有り	1	22	90	K色（クリーム）	なし	なし	-	10	1個
穴有り	1	22	90	K色（クリーム）	あり	なし	-	10	1個
穴有り	1	22	90	K色（クリーム）	なし	取付金具（クリーム）	-	10	1個
穴有り	1	30	90	G色（グレー）	なし	なし	-	10	1個
穴有り	1	30	90	G色（グレー）	あり	なし	-	10	1個
穴有り	1	30	90	K色（クリーム）	なし	なし	-	10	1個
穴有り	1	30	90	K色（クリーム）	あり	なし	-	10	1個
穴有り	1	30	90	K色（クリーム）	なし	取付金具（クリーム）	-	10	1個
穴無し	-	-	140	K色（クリーム）	なし	なし	-	10	1個
穴無し	-	-	140	K色（クリーム）	あり	なし	-	10	1個
穴無し	-	-	140	K色（クリーム）	なし	取付金具（クリーム）	-	10	1個
穴有り	2	16	140	E色（5Y8/1）	なし	なし	-	-	1個
穴有り	2	16	140	E色（5Y8/1）	あり	なし	-	-	1個
穴有り	2	16	140	E色（5Y8/1）	なし	取付金具（5Y8/1）	-	-	1個
穴有り	2	16	140	K色（クリーム）	なし	なし	-	10	1個
穴有り	2	16	140	K色（クリーム）	あり	なし	-	10	1個
穴有り	2	16	140	K色（クリーム）	なし	取付金具（クリーム）	-	10	1個
穴有り	2	22	140	G色（グレー）	なし	なし	-	10	1個
穴有り	2	22	140	G色（グレー）	あり	なし	-	10	1個
穴有り	2	22	140	K色（クリーム）	なし	なし	-	10	1個
穴有り	2	22	140	K色（クリーム）	あり	なし	-	10	1個
穴有り	2	22	140	K色（クリーム）	なし	取付金具（クリーム）	-	10	1個
穴有り	2	30	140	K色（クリーム）	なし	なし	-	10	1個
穴有り	2	30	140	K色（クリーム）	あり	なし	-	10	1個
穴有り	2	30	140	K色（クリーム）	なし	取付金具（クリーム）	-	10	1個
穴無し	-	-	190	G色（グレー）	なし	なし	-	10	1個
穴無し	-	-	190	G色（グレー）	あり	なし	-	10	1個
穴無し	-	-	190	G色（グレー）	なし	取付金具（グレー）	-	10	1個
穴無し	-	-	190	G色（グレー）	なし	傾斜タイプ取付金具（グレー）	-	10	1個
穴無し	-	-	190	K色（クリーム）	なし	なし	-	10	1個
穴無し	-	-	190	K色（クリーム）	あり	なし	-	10	1個
穴無し	-	-	190	K色（クリーム）	なし	取付金具（クリーム）	-	10	1個
穴有り	3	16	190	K色（クリーム）	なし	なし	等間隔	10	1個
穴有り	3	16	190	K色（クリーム）	あり	なし	等間隔	10	1個
穴有り	3	16	190	K色（クリーム）	なし	取付金具（クリーム）	等間隔	10	1個
穴有り	3	22	190	K色（クリーム）	なし	なし	等間隔	10	1個
穴有り	3	22	190	K色（クリーム）	あり	なし	等間隔	10	1個
穴有り	3	22	190	K色（クリーム）	なし	取付金具（クリーム）	等間隔	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,612円 ( 1,773円 )	在庫品1日目当日出荷可能
1,768円 ( 1,945円 )	在庫品1日目当日出荷可能
2,795円 ( 3,075円 )	在庫品1日目当日出荷可能
2,795円 ( 3,075円 )	在庫品1日目当日出荷可能
1,612円 ( 1,773円 )	在庫品1日目当日出荷可能
1,768円 ( 1,945円 )	在庫品1日目当日出荷可能
2,795円 ( 3,075円 )	在庫品1日目当日出荷可能
1,664円 ( 1,830円 )	在庫品1日目当日出荷可能
1,820円 ( 2,002円 )	在庫品1日目当日出荷可能
2,847円 ( 3,132円 )	在庫品1日目当日出荷可能
1,664円 ( 1,830円 )	在庫品1日目当日出荷可能
1,820円 ( 2,002円 )	在庫品1日目当日出荷可能
1,664円 ( 1,830円 )	在庫品1日目当日出荷可能
1,820円 ( 2,002円 )	在庫品1日目当日出荷可能
2,847円 ( 3,132円 )	在庫品1日目当日出荷可能
2,847円 ( 3,132円 )	在庫品1日目当日出荷可能
1,664円 ( 1,830円 )	在庫品1日目当日出荷可能
1,820円 ( 2,002円 )	在庫品1日目当日出荷可能
2,847円 ( 3,132円 )	在庫品1日目当日出荷可能
1,664円 ( 1,830円 )	在庫品1日目当日出荷可能
1,820円 ( 2,002円 )	在庫品1日目当日出荷可能
1,664円 ( 1,830円 )	在庫品1日目当日出荷可能
1,820円 ( 2,002円 )	在庫品1日目当日出荷可能
2,847円 ( 3,132円 )	在庫品1日目当日出荷可能
1,742円 ( 1,916円 )	在庫品1日目当日出荷可能
1,911円 ( 2,102円 )	在庫品1日目当日出荷可能
3,016円 ( 3,318円 )	在庫品1日目当日出荷可能
1,911円 ( 2,102円 )	在庫品1日目当日出荷可能
2,080円 ( 2,288円 )	在庫品1日目当日出荷可能
3,185円 ( 3,504円 )	在庫品1日目当日出荷可能
1,911円 ( 2,102円 )	在庫品1日目当日出荷可能
2,080円 ( 2,288円 )	在庫品1日目当日出荷可能
3,185円 ( 3,504円 )	在庫品1日目当日出荷可能
1,911円 ( 2,102円 )	在庫品1日目当日出荷可能
2,080円 ( 2,288円 )	在庫品1日目当日出荷可能
1,911円 ( 2,102円 )	在庫品1日目当日出荷可能
2,080円 ( 2,288円 )	在庫品1日目当日出荷可能
3,185円 ( 3,504円 )	在庫品1日目当日出荷可能
1,911円 ( 2,102円 )	在庫品1日目当日出荷可能
2,080円 ( 2,288円 )	在庫品1日目当日出荷可能
3,185円 ( 3,504円 )	在庫品1日目当日出荷可能
1,989円 ( 2,188円 )	在庫品1日目当日出荷可能
2,145円 ( 2,360円 )	在庫品1日目当日出荷可能
3,848円 ( 4,233円 )	在庫品1日目当日出荷可能
3,848円 ( 4,233円 )	在庫品1日目当日出荷可能
1,989円 ( 2,188円 )	在庫品1日目当日出荷可能
2,145円 ( 2,360円 )	在庫品1日目当日出荷可能
3,848円 ( 4,233円 )	在庫品1日目当日出荷可能
2,158円 ( 2,374円 )	在庫品1日目当日出荷可能
2,392円 ( 2,631円 )	在庫品1日目当日出荷可能
4,095円 ( 4,505円 )	在庫品1日目当日出荷可能
2,158円 ( 2,374円 )	在庫品1日目当日出荷可能
2,392円 ( 2,631円 )	在庫品1日目当日出荷可能
4,095円 ( 4,505円 )	在庫品1日目当日出荷可能

基本情報

【特長】
画期的！"カシャッ"と開く便利な回転開閉機構のベーシックなスチール製ボックスです。

ご注意

本商品の部材が新型肺炎の影響で供給不安定なため、2021年9月以降出荷分は以下2メーカーのグロメットを使用いたします。
・SG-16A（協和ゴム製）、C-30-SG-16A-EP-UL（タキゲン製）
・SG-22A（協和ゴム製）、C-30-SG-22A-EP-UL（タキゲン製）
複数ご注文の場合、混在する可能性がございます。部材のご指定はお受けできません。
タキゲン製グロメットの単品販売は行っておりません。
下記商品と記号は、ミスミの在庫限りで販売終了とさせて頂きます。
代替商品はありません。
【K色（クリーム）】MSXS32A
【G色（グレー）】MSXS11、MSXS20、MSXS21、MSXS23、MSXS30、MSXS31、MSXS32E、MSXS32A
【E色（5Y8/1）】MSXS10、MSXS11、MSXS13、MSXS20、MSXS21、MSXS22、MSXS23、MSXS30、MSXS31、MSXS32E、MSXS32A
【オプション】H、I、J、K、L、N、M

【ココが特長】
●ゴム足・スイッチ取付穴図>>PDF（P.1171）参照
●スイッチ単品>>PDF（P.1171）参照
●組立配線加工品>>PDF（P.1171）参照

共通仕様

FAスイッチボックス

新発売　アルミ製FAスイッチボックスの便利な特長

画期的！“カシャッ”と開く便利な回転開閉機構

	カシャッ！と回転開閉		使いやすく外見もスマートな回転開閉機構。 90度以上開くのでフタが作業の邪魔になることもありません。スイッチ・ケーブルが保持されるため、作業性も今まで以上にアップしました。

省工数設計

他社従来品		新発売アルミ製FAスイッチボックス

開閉には8本のネジを外す必要あり		2本のネジで開閉可能

他社従来品と比較して、開閉作業時の工数を４分の１に削減。すばやく楽に開閉できるようになりました。

FAスイッチボックス　セレクションガイド・共通仕様

	アルミ			スチール		樹脂
断面積サイズ (mm)	標準	中型	小型	標準	中型	標準
断面積サイズ (mm)
特長	●カシャッと開く便利な回転開閉機構 ●省工数設計 ●軽量且つデザイン性の高いアルミ製			●ベーシックなスチール製 ●３色から選択可能 ●パッキン付タイプも有り		●IP65保護構造
箱単						ー
組立配線加工品

スイッチ取付穴		（単位：mm）
〈φ16タイプ〉	〈φ22タイプ〉	〈φ30タイプ〉

ゴム足

（アルミ製用）

※タカチ電機製B-PG42

（スチール製用）

※タカチ電機製B-P14

（単位：mm）

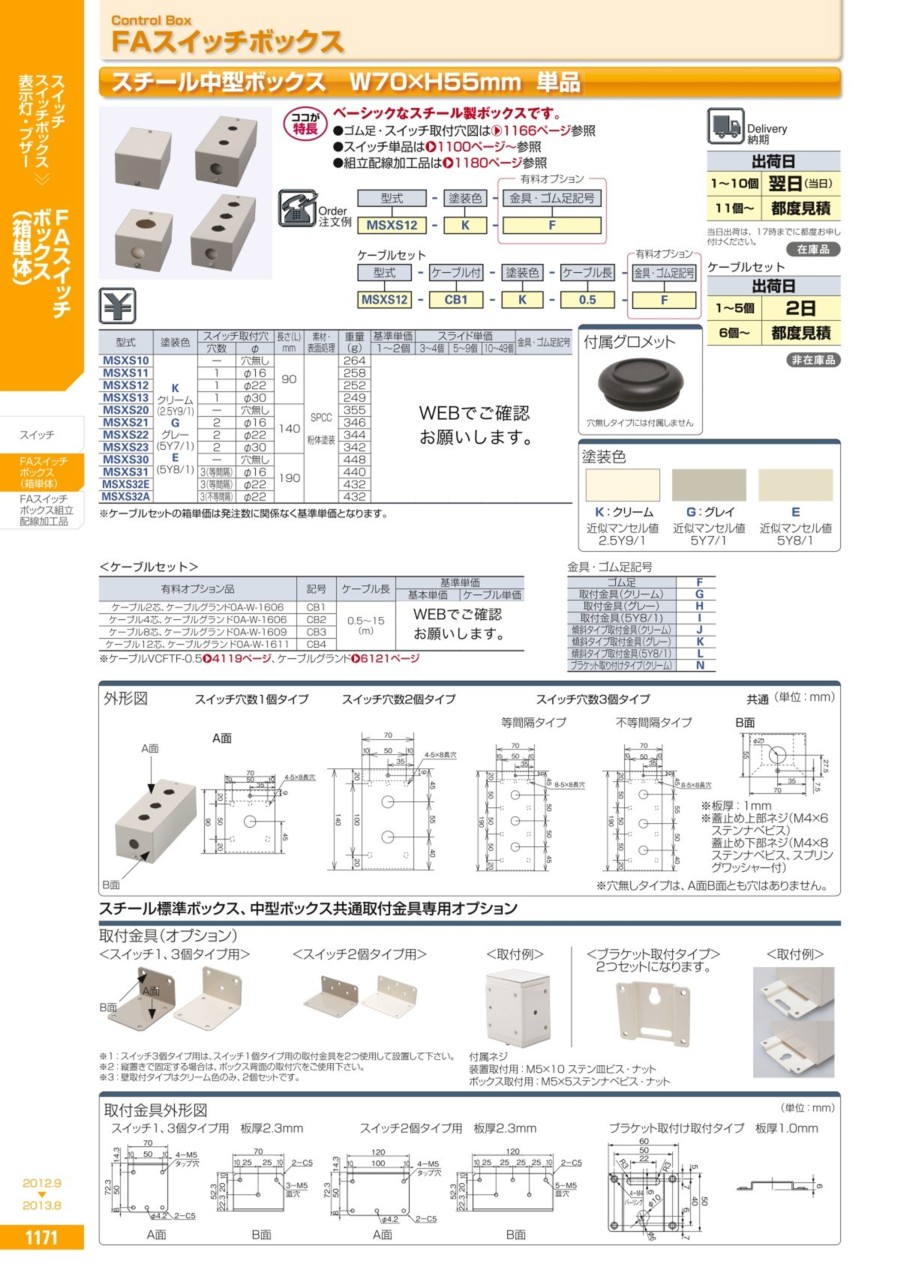

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
【らくらく選定】スイッチボックスアルミ組み立て配線済み
Webで簡単選定、完成品をお届け ボックスサイズ、スイッチ個数・種類、ケーブル長が選べる 通常3日目出荷
ミスミ
【らくらく選定】スイッチボックススチール組み立て配線済み
Webで簡単選定、完成品をお届け ボックスサイズ、スイッチ個数・種類、ケーブル長が選べる 通常3日目出荷
ミスミ
【らくらく選定】非常停止スイッチボックス樹脂IP65 組み立て配線済み
Webで簡単選定、完成品をお届け ケーブル長が選べる 通常3日目出荷

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
