ACサーボモータ対応エンコーダケーブル（SVEY-SGFV□）
- 通常単価(税別)
- -
- 税込単価
- -
安川電機 ΣVシリーズ対応。0.1m単位で長さ指定ができる自由長タイプのエンコ...
詳細情報を確認する規格・仕様：
- 中継
- ロボット
- ACサーボ
- エンコーダ信号
- 対応機器メーカー
- 安川電機製対応
- 対応機器シリーズ
- 安川電機 ΣVシリーズ
- 用途
- エンコーダ用
ご注意
- 使用部材については、「安川電機㈱：ΣVシリーズユーザーズマニュアル」掲載の推奨部材を使用しております。（一部相当品使用）
ケーブル長は20mまでとなります。
Aストークは5本までの注文となります。
未確定：候補が38型番あります。
商品仕様
製品仕様
・ケーブル曲げ半径はケーブル仕上がり外径の約6倍となります。
・負荷側と反負荷側の違いに関しましては以下となります。
負荷側：ケーブル引出し方向がモータ軸方向にケーブルが引き出されます。
反負荷側：ケーブル引出し方向がモータ軸と反対方向にケーブルが引き出されます。
規格表
| 型番 | − | ケーブルタイプ | − | 指定長（m）：0.2～20 | − | 無料カスタムNo.は 型番末尾にお付けください |
| SVEY-SGFV1 | − | A | − | 1.5 |
| 指定長（m） | ～0.9 | 1～4 | 4.1～50 |
| 公差 | ＋20mm | ＋50mm | +指定長の3％ |
規格表
| 対応モータ | ケーブル （固定・可動） | 長さ | ミスミ型番 |
| SGMJV-A5A,01A～08A SGMAV-A5A,01A～08A,C2A SGMPS-01A～04A | 固定 | 3 | SVEY-SGFV1-A-3 |
| 5 | SVEY-SGFV1-A-5 | ||
| 10 | SVEY-SGFV1-A-10 | ||
| 15 | SVEY-SGFV1-A-15 | ||
| 20 | SVEY-SGFV1-A-20 | ||
| 可動 | 3 | SVEY-SGFV1-B-3 | |
| 5 | SVEY-SGFV1-B-5 | ||
| 10 | SVEY-SGFV1-B-10 | ||
| 15 | SVEY-SGFV1-B-15 | ||
| 20 | SVEY-SGFV1-B-20 | ||
| SGMPS-08A | 固定 | 3 | SVEY-SGFV3-A-3 |
| 5 | SVEY-SGFV3-A-5 | ||
| 10 | SVEY-SGFV3-A-10 | ||
| 15 | SVEY-SGFV3-A-15 | ||
| 20 | SVEY-SGFV3-A-20 | ||
| 可動 | 3 | SVEY-SGFV3-B-3 | |
| 5 | SVEY-SGFV3-B-5 | ||
| 10 | SVEY-SGFV3-B-10 | ||
| 15 | SVEY-SGFV3-B-15 | ||
| 20 | SVEY-SGFV3-B-20 |
単価表
価格表に記載の「基本単価」と「ケーブル単価×必要メートル数」を足した料金が通常単価になります。
※有料追加工がある場合は、通常単価に追加工料金を足した料金になります。
※有料追加工がある場合は、通常単価に追加工料金を足した料金になります。
|
|
|
|
|
外形イメージ図 | |
 | |
直結用（両端加工済みタイプ）
価格は型番リストの通常単価、または商品確定後「価格を確認」をクリックしてご確認お願いいたします。
| 1本単位 |
※ケーブルの長さは0.1m単位で指定可
| 対応アンプ | 対応モータ | 外形イメージ | 型番 | ケーブルタイプ | |
| ∑Ⅴ | SGMJV-A5A,01A～08A SGMAV-A5A,01A～08A,C2A SGMPS-01A～04A | ① 直結用 | 両端 | SVEY-SGFV1 |  |
| SGMPS-08A | ⑥ 直結用 | SVEY-SGFV3 | |||
| SGMGV,SGMSV | ② 直結用 | SVEY-SGFV4 | |||
中継用（20m以上で使用される場合）
価格は型番リストの通常単価、または商品確定後「価格を確認」をクリックしてご確認お願いいたします。
| 1本単位 |
※ケーブルの長さは0.1m単位で指定可
| 対応アンプ | 対応モータ | 外形イメージ | 型番 | ケーブルタイプ |
| ∑Ⅴ | SGMJV,SGMAV, SGMPS | ③中継用（モータ側0.3m） | SVEY-SGFV1M |  |
| SGMGV,SGMSV | ④中継用ストレート（モータ側0.3m） | SVEY-SGFV2M | ||
| ⑤中継用アングル（モータ側0.3m） | SVEY-SGFV2MAL | |||
| SGMJV,SGMGV, SGMSV,SGMPS, SGMAV | ⑥中継用（アンプ側20～40m） | SVEY-SGFV12L |  |
現場加工用（片側切り落としタイプ）
外形イメージ図 | |||
 | 切り落とし |  | 切り落とし |
| モータ側 コネクタセット  | アンプ側 コネクタセット  | ||
 | 切り落とし |  | 切り落とし |
| モータ側 コネクタセット  | アンプ側 コネクタセット  |
価格は型番リストの通常単価、または商品確定後「価格を確認」をクリックしてご確認お願いいたします。
| 1本単位 |
※ケーブルの長さは0.1m単位で指定可
| 対応アンプ | 対応モータ | 外形イメージ | 型番 | ケーブルタイプ | |
| ∑Ⅴ | SGMJV-A5A,01A～08A SGMAV-A5A,01A～08A,C2A SGMPS-01A～04A | ⑦ アンプ側片端 | 切り落とし | SVEY-SGFV1-HA |  |
| モータ側コネクタセット | SVEY-SGFV1-HASET | ||||
| ⑧ モータ側片端 | 切り落とし | SVEY-SGFV1-HM | |||
| アンプ側コネクタセット | SVEY-SGFV1-HMSET | ||||
| SGMPS-08A | ⑦⑨ アンプ側片端 | 切り落とし | SVEY-SGFV3-HA | ||
| モータ側コネクタセット | SVEY-SGFV3-HASET | ||||
| ⑧⑩ モータ側片端 | 切り落とし | SVEY-SGFV3-HM | |||
| アンプ側コネクタセット | SVEY-SGFV3-HMSET | ||||
| SGMGV,SGMSV | ⑨ アンプ側片端 | 切り落とし | SVEY-SGFV4-HA | ||
| ⑩ モータ側片端 | 切り落とし | SVEY-SGFV4-HM | |||
省スペース用（アングルタイプ）
外形イメージ図 | |
 | |
価格は型番リストの通常単価、または商品確定後「価格を確認」をクリックしてご確認お願いいたします。
| 1本単位 |
※ケーブルの長さは0.1m単位で指定可
| 対応アンプ | 対応モータ | 外形イメージ | 型番 | ケーブルタイプ | |
| ∑Ⅴ | SGMGV,SGMSV | ⑪直結用 | 両端 | SVEY-SGFV4AL |  |
| ⑫モータ側片端 | 切り落とし | SVEY-SGFV4AL-HM | |||
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
詳細情報
基本情報
安川電機 ΣVシリーズ対応。0.1m単位で長さ指定ができる自由長タイプのエンコーダケーブルです。
ご注意
- 使用部材については、「安川電機㈱：ΣVシリーズユーザーズマニュアル」掲載の推奨部材を使用しております。（一部相当品使用）
ケーブル長は20mまでとなります。
Aストークは5本までの注文となります。
【ココが特長】
長さ指定できるエンコーダケーブルです！
●ケーブル長を自由指定できます。
●固定用ケーブル・可動用ケーブルの選択が可能です。
●中継に便利な片端切り落としタイプをラインナップ。
●追加工・カスタムサービスをご利用いただきますと、ラベル印字が指定できます。
指定方法は下記ボタンをクリック↓
●Σ7シリーズのご用意もございます。商品ページはこちら
長さ指定できるエンコーダケーブルです！
●ケーブル長を自由指定できます。
●固定用ケーブル・可動用ケーブルの選択が可能です。
●中継に便利な片端切り落としタイプをラインナップ。
●追加工・カスタムサービスをご利用いただきますと、ラベル印字が指定できます。
指定方法は下記ボタンをクリック↓
| ハーネス追加工・カスタムサービス |
●Σ7シリーズのご用意もございます。商品ページはこちら

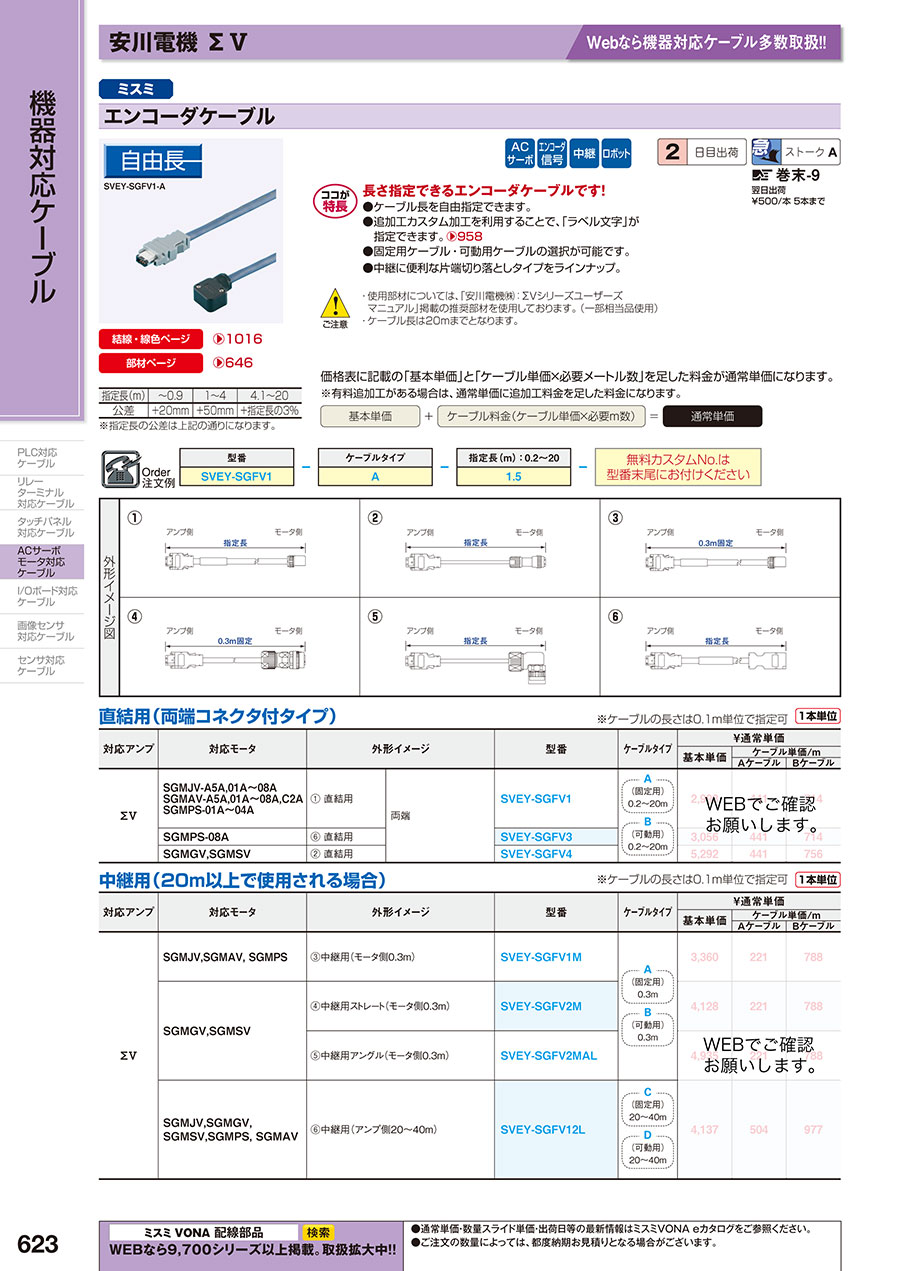

カタログ
