ACサーボモータ対応主回路/ブレーキケーブル（SVPY-SGFV□）
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：2日目～3日目
安川電機 ΣVシリーズ対応。0.1ｍ単位で長さ指定ができる自由長タイプの主回路、ブレーキケーブルです。
- 一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注再開目途未定です。ご迷惑をお掛けし申し訳ございませんが、予めご了承ください。 最新の情報は、当ページでご確認をお願い致します。 - 【一部販売終了案内】本シリーズの下記ケーブルは販売終了をいたします。
・SVPY-SGFV9-B/SVPY-SGFV9-HM-B/SVPY-SGFV9AL-B/SVPY-SGFV9AL-HM-B
終了時期：2024年6月7日
推奨代替品：SVPY-SGFV9-A/SVPY-SGFV9-HM-A/SVPY-SGFV9AL-A/SVPY-SGFV9AL-HM-A
仕様の違い：推奨代替品は固定ケーブルとなります。 - 安川電機Σ7シリーズケーブルもご用意ございます。主回路ケーブル エンコーダケーブル 安川電機 Σ7シリーズ
使用部材については、「安川電機㈱：ΣVシリーズユーザーズマニュアル」掲載の推奨部材を使用しております。（一部相当品使用）
FG線とブレーキ線にはM4丸型端子がつきます。
＊2はブレーキケーブルのみになりますので、＊1の電源ケーブルと合わせてご使用下さい。
Aストークは5本までの注文となります。
未確定：候補が60型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
製品仕様
・ケーブル曲げ半径はケーブル仕上がり外径の約6倍となります。
・負荷側と反負荷側の違いに関しましては以下となります。
負荷側：ケーブル引出し方向がモータ軸方向にケーブルが引き出されます。
反負荷側：ケーブル引出し方向がモータ軸と反対方向にケーブルが引き出されます。
規格表
| 型番 | − | ケーブルタイプ | − | 指定長（m）：0.2～50 | − | 無料追加工・カスタムNo.は 型番末尾にお付けください |
| SVPY-SGFV1 | − | B | − | 1.5 |
| 指定長（m） | ～0.9 | 1～4 | 4.1～50 |
| 公差 | +20mm | +50mm | +指定長の3% |
メーカー標準型番置換表
※一覧表のリンクを利用される場合は、「指定長(m)」（0.1m単位）の指定もお願い致します。| シリーズ | ハーネスタイプ | 仕様詳細 | ミスミ型番 (0.1m単位で長さ指定可能) | |
| ΣⅤ | 主回路ｹｰﾌﾞﾙ | 固定 | 負荷側 | SVPY-SGFV1-A-(長さ) |
| 可動 | SVPY-SGFV1-B-(長さ) | |||
| 固定 | SVPY-SGFV2-A-(長さ) | |||
| 可動 | SVPY-SGFV2-B-(長さ) | |||
| 固定 | SVPY-SGFV4-A-(長さ) | |||
| 可動 | SVPY-SGFV4-B-(長さ) | |||
| 固定 | SVPY-SGFV5-A-(長さ) | |||
| 可動 | SVPY-SGFV5-B-(長さ) | |||
| 主回路ｹｰﾌﾞﾙ(ﾌﾞﾚｰｷあり) | 固定 | SVPY-SGFV1B-A-(長さ) | ||
| 可動 | SVPY-SGFV1B-B-(長さ) | |||
| 固定 | SVPY-SGFV2B-A-(長さ) | |||
| 可動 | SVPY-SGFV2B-B-(長さ) | |||
| 固定 | SVPY-SGFV3B-A-(長さ) | |||
| 可動 | SVPY-SGFV3B-B-(長さ) | |||
| 固定 | SVPY-SGFV4B-A-(長さ) | |||
| 可動 | SVPY-SGFV4B-B-(長さ) | |||
単価表
価格表に記載の「基本単価」と「ケーブル単価×必要メートル数」を足した料金が通常単価になります。
※有料追加工がある場合は、通常単価に追加工料金を足した料金になります。
※有料追加工がある場合は、通常単価に追加工料金を足した料金になります。
|
|
|
|
|
外形イメージ図 | ||
①※FGのみ丸端加工 | ②※FGのみ丸端加工 | ③ |
④ | ⑤ | ⑥ |
直結用（両端加工済みタイプ）
価格は型番リストの通常単価、または商品確定後「価格を確認」をクリックしてご確認お願いいたします。
| 1本単位 |
| 対応アンプ | 対応モータ | 外形イメージ | 型番 | ケーブルタイプ |
| ∑Ⅴ （主回路用） | SGMJV-A5A,01A SGMAV-A5A,01A,C2A SGMPS-01A | ① 直結用 | SVPY-SGFV1 |  |
| SGMJV-02A,04A SGMAV-02A,04A,06A SGMPS-02A,04A | SVPY-SGFV2 | |||
| SGMJV-08A SGMAV-08A,10A | SVPY-SGFV4 | |||
| SGMPS-08A | ② 直結用 | SVPY-SGFV5 | ||
| SGMGV-09A,13A | ⑤ 直結用＊1 | SVPY-SGFV6 | ||
| SGMGV-20A | SVPY-SGFV7 | |||
| SGMGV-30A | SVPY-SGFV8 | |||
| SGMGV-44A | SVPY-SGFV9 | |||
| ∑Ⅴ （ブレーキ用） | SGMJV-A5A,01A SGMAV-A5A,01A,C2A SGMPS-01A | ③ 直結用 | SVPY-SGFV1B | |
| SGMJV-02A,04A SGMAV-02A,04A,06A SGMPS-02A,04A | SVPY-SGFV2B | |||
| SGMJV-08A SGMAV-08A,10A | SVPY-SGFV3B | |||
| SGMPS-08A | ④ 直結用 | SVPY-SGFV4B | ||
| SGMGV-09～1E | ⑥ 直結用＊2 | SVPY-SGFV5B |
現場加工用（片側切り落としタイプ）
外形イメージ図 | |
⑦ | ⑧ |
⑨ | ⑩ |
価格は型番リストの通常単価、または商品確定後「価格を確認」をクリックしてご確認お願いいたします。
| 1本単位 |
| 対応アンプ | 対応モータ | 外形イメージ | 型番 | ケーブルタイプ |
| ∑Ⅴ （主回路用） | SGMJV-A5A,01A SGMAV-A5A,01A,C2A SGMPS-01A | ⑦ 中継用片端 | SVPY-SGFV1-HM |  |
| SGMJV-02A,04A SGMAV-02A,04A,06A SGMPS-02A,04A | SVPY-SGFV2-HM | |||
| SGMJV-08A SGMAV-08A,10A | SVPY-SGFV4-HM | |||
| SGMPS-08A | ⑧ 中継用片端 | SVPY-SGFV5-HM | ||
| SGMGV-09A,13A | ⑨ 中継用片端 | SVPY-SGFV6-HM | ||
| SGMGV-20A | ⑨ 中継用片端 | SVPY-SGFV7-HM | ||
| SGMGV-30A | SVPY-SGFV8-HM | |||
| SGMGV-44A | SVPY-SGFV9-HM | |||
| ∑Ⅴ （ブレーキ用） | SGMJV-A5A,01A SGMAV-A5A,01A,C2A SGMPS-01A | ⑦ 中継用片端 | SVPY-SGFV1B-HM | |
| SGMJV-02A,04A SGMAV-02A,04A,06A SGMPS-02A,04A | SVPY-SGFV2B-HM | |||
| SGMJV-08A SGMAV-08A,10A | SVPY-SGFV3B-HM | |||
| SGMPS-08A | ⑧ 中継用片端 | SVPY-SGFV4B-HM | ||
| SGMGV-09～1E | ⑩ 中継用片端 | SVPY-SGFV5B-HM |
省スペース用（アングルタイプ）
外形イメージ図 | |||
⑪※FGのみ丸端加工 | ⑫ | ⑬ | ⑭ |
価格は型番リストの通常単価、または商品確定後「価格を確認」をクリックしてご確認お願いいたします。
| 1本単位 |
| 対応アンプ | 対応モータ | 外形イメージ | 型番 | ケーブルタイプ | |
| ∑Ⅴ （主回路用） | SGMGV-09A,13A | ⑪直結用 | 両端 | SVPY-SGFV6AL |  |
| ⑫モーター側片端 | アンプ側切落とし | SVPY-SGFV6AL-HM | |||
| SGMGV-20A | ⑪直結用 | 両端 | SVPY-SGFV7AL | ||
| ⑫モーター側片端 | アンプ側切落とし | SVPY-SGFV7AL-HM | |||
| SGMGV-30A | ⑪直結用 | 両端 | SVPY-SGFV8AL | ||
| ⑫モーター側片端 | アンプ側切落とし | SVPY-SGFV8AL-HM | |||
| SGMGV-44A | ⑪直結用 | 両端 | SVPY-SGFV9AL | ||
| ⑫モーター側片端 | アンプ側切落とし | SVPY-SGFV9AL-HM | |||
| ∑Ⅴ （ブレーキ用） | SGMGV-09A～1E | ⑬直結用 | 両端 | SVPY-SGFV5BAL | |
| ⑭モーター側片端 | アンプ側切落とし | SVPY-SGFV5BAL-HM | |||
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
安川電機 ΣVシリーズ対応。0.1ｍ単位で長さ指定ができる自由長タイプの主回路、ブレーキケーブルです。
ご注意
- 一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注再開目途未定です。ご迷惑をお掛けし申し訳ございませんが、予めご了承ください。 最新の情報は、当ページでご確認をお願い致します。 - 【一部販売終了案内】本シリーズの下記ケーブルは販売終了をいたします。
・SVPY-SGFV9-B/SVPY-SGFV9-HM-B/SVPY-SGFV9AL-B/SVPY-SGFV9AL-HM-B
終了時期：2024年6月7日
推奨代替品：SVPY-SGFV9-A/SVPY-SGFV9-HM-A/SVPY-SGFV9AL-A/SVPY-SGFV9AL-HM-A
仕様の違い：推奨代替品は固定ケーブルとなります。 - 安川電機Σ7シリーズケーブルもご用意ございます。主回路ケーブル エンコーダケーブル 安川電機 Σ7シリーズ
使用部材については、「安川電機㈱：ΣVシリーズユーザーズマニュアル」掲載の推奨部材を使用しております。（一部相当品使用）
FG線とブレーキ線にはM4丸型端子がつきます。
＊2はブレーキケーブルのみになりますので、＊1の電源ケーブルと合わせてご使用下さい。
Aストークは5本までの注文となります。

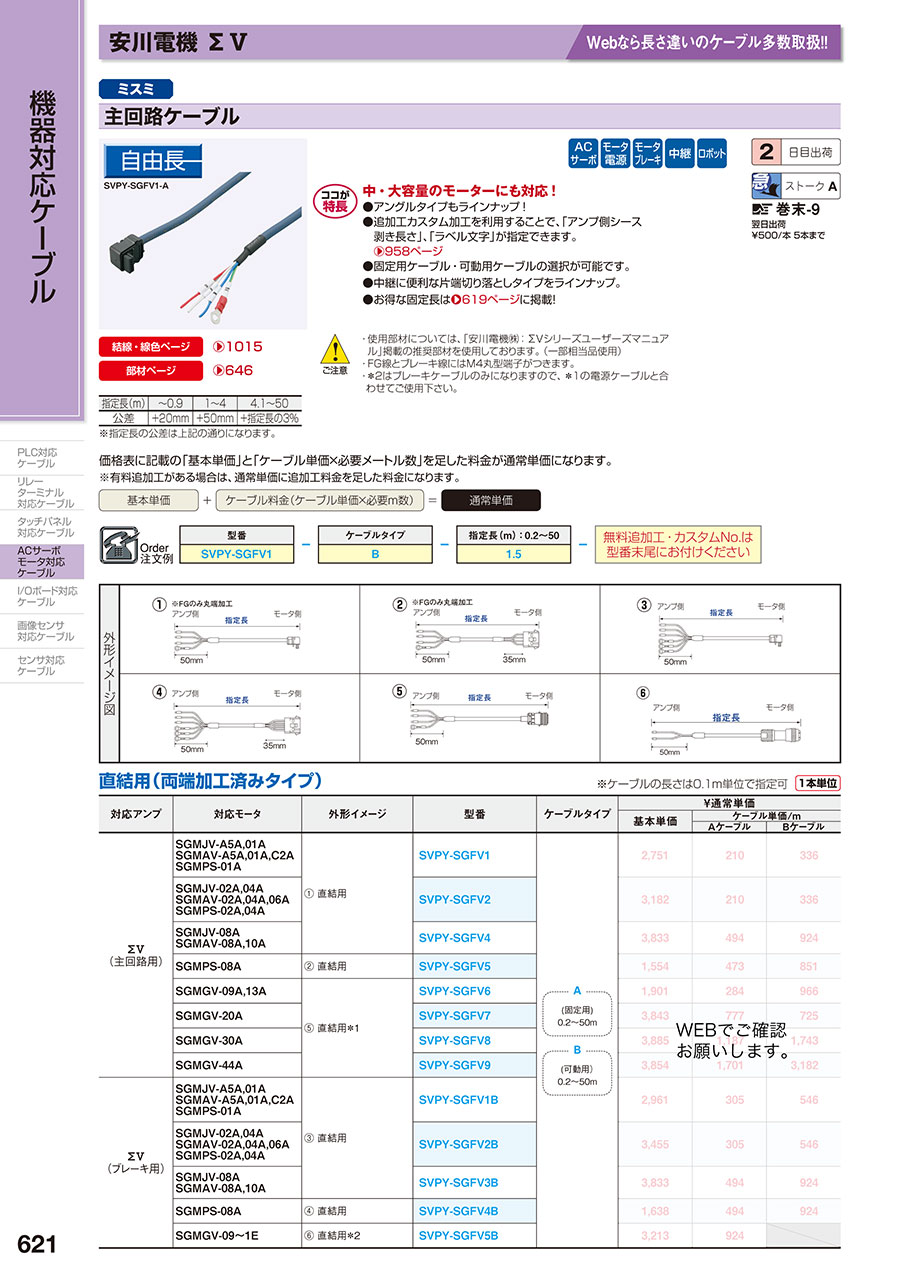

カタログ
