PCSコネクタ付ケーブル EMI対策アングルタイプ (本多通信工業製コネクタ使用)
本多通信工業製PCSシリーズハーフピッチコネクタとミスミ製ケーブルを採用したシ...
詳細情報を確認するご注意
- 本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。 - 【一部販売終了案内】本シリーズのAケーブルは販売終了を予定しております。
終了時期：2025年7月以降、部材なくなり次第順次
推奨代替品：SBケーブルタイプ（一重から二重シールド、ケーブル外被色が紺から黒へ変わります）。
既存型番のケーブルタイプ「A」を「SB」に置き換えた型番が代替品型番となります。 - 【仕様について】PCRコネクタとは嵌合しません。ご注意ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
規格表
| コネクタタイプ | 形状仕様タイプ | 嵌合面と配線方向 | 外形イメージ図（単位：mm） | ケーブルタイプ | 芯数 | 指定長（m） |
| NPCS EMI対策 金属フード付 本多通信工業 | SA （メス） |  |  |  | 20 | 0.2 ～ 50 0.1m 毎に 指定可 |
| SB （メス） |  | 36 | ||||
| SAS （メス・メス） |  |  | 20 | |||
| SBS （メス・メス） |  | 36 | ||||
| SAT （メス・バラ線） ピン番入り マークチューブ付き |  |  | 20 | |||
| SBT （メス・バラ線） ピン番入り マークチューブ付き | | 36 | ||||
| SAY （メス・Y端子） ピン番入り マークチューブ付き |  |  | 20 | |||
| SBY （メス・Y端子） ピン番入り マークチューブ付き |  | 36 |
| コネクタタイプ | 形状仕様タイプ | 嵌合面と配線方向 | 外形イメージ図 | ケーブルタイプ | 芯数 | 指定長（m） |
| NPCS EMI対策 金属フード付 本多通信工業 | SAD9P （PCS20芯メス・Dsub9芯オス） |  |  |  | 20 | 0.2 ～ 50 0.1m 毎に 指定可 |
| SBD9P （PCS20芯メス・Dsub9芯オス） |  | |||||
| SAD9S （PCS20芯メス・Dsub9芯メス） |  |  | 20 | |||
| SBD9S （PCS20芯メス・Dsub9芯メス） |  | |||||
| SAD25P（PCS20芯メス・Dsub25芯オス） |  |  | 20 | |||
| SBD25P （PCS20芯メス・Dsub25芯オス） |  | |||||
| SAD25S（PCS20芯メス・Dsub25芯メス） |  |  | 20 | |||
| SBD25S（PCS20芯メス・Dsub25芯メス） |  | |||||
| SAMD6 （PCS20芯メス・MINIDIN6芯オス） |  |  |  | 20 | 0.2 ～ 15 0.1m 毎に 指定可 | |
| SBMD6 （PCS20芯メス・MINIDIN6芯オス） |  | |||||
| SAMD8 （PCS20芯メス・MINIDIN8芯オス） |  |  | 20 | |||
| SBMD8 （PCS20芯メス・MINIDIN8芯オス） |  | |||||
| SARJ （PCS20芯メス・RJ11モジュラ） |  |  |  | 20 | ||
| SBRJ （PCS20芯メス・RJ11モジュラ） |  |
型番リスト
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
本多通信工業製PCSシリーズハーフピッチコネクタとミスミ製ケーブルを採用したシリーズ。アングル引出しタイプのため配線時のケーブル負荷を削減、省スペースにも貢献します。㈱キーエンス製のプログラマブル表示器やタッチパネル等のFA機器に。片側Dsub、miniDIN、RJ11への変換も可能。
【特長】
・コネクタ・フード：本多通信工業製PCSハーフピッチコネクタ
・ケーブル：二重シールド、一重シールド・細径柔軟タイプ等選定可。ツイストペア。
・全長：最短0.2ｍ～最長50ｍまで、0.1ｍごとに長さを指定可能。
・片側メスコネクタ、両端コネクタ付、Y端子、丸端子、Dsub、miniDIN、RJ11等、組合せ多数！
・㈱キーエンス製のプログラマブル表示器で使用される場合は カスタムNo.が必要（キーエンスVT3・VT2対応品ご注意参照）。
ご注意
- 本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。 - 【一部販売終了案内】本シリーズのAケーブルは販売終了を予定しております。
終了時期：2025年7月以降、部材なくなり次第順次
推奨代替品：SBケーブルタイプ（一重から二重シールド、ケーブル外被色が紺から黒へ変わります）。
既存型番のケーブルタイプ「A」を「SB」に置き換えた型番が代替品型番となります。 - 【仕様について】PCRコネクタとは嵌合しません。ご注意ください。
共通仕様
概要
●金属ロックバネでクイックロック
●誤挿入防止アクセサリーもあります。
●多芯数でもスムーズに挿抜が行なえる低挿抜設計
仕様
| 定格電圧 | AC250V(r.m.s.) |
|---|---|
| 定格電流 | 1A |
| 絶縁抵抗 | DC100Vにて1000MΩ以上 |
| 耐電圧 |
AC750V（r.m.s.)（PCSシリーズ） AC500V（r.m.s.）（PCS-XEシリーズ） |
| 接触抵抗 | 35mΩ以下（一部製品を除く） |
寸法・コンタクト配列図

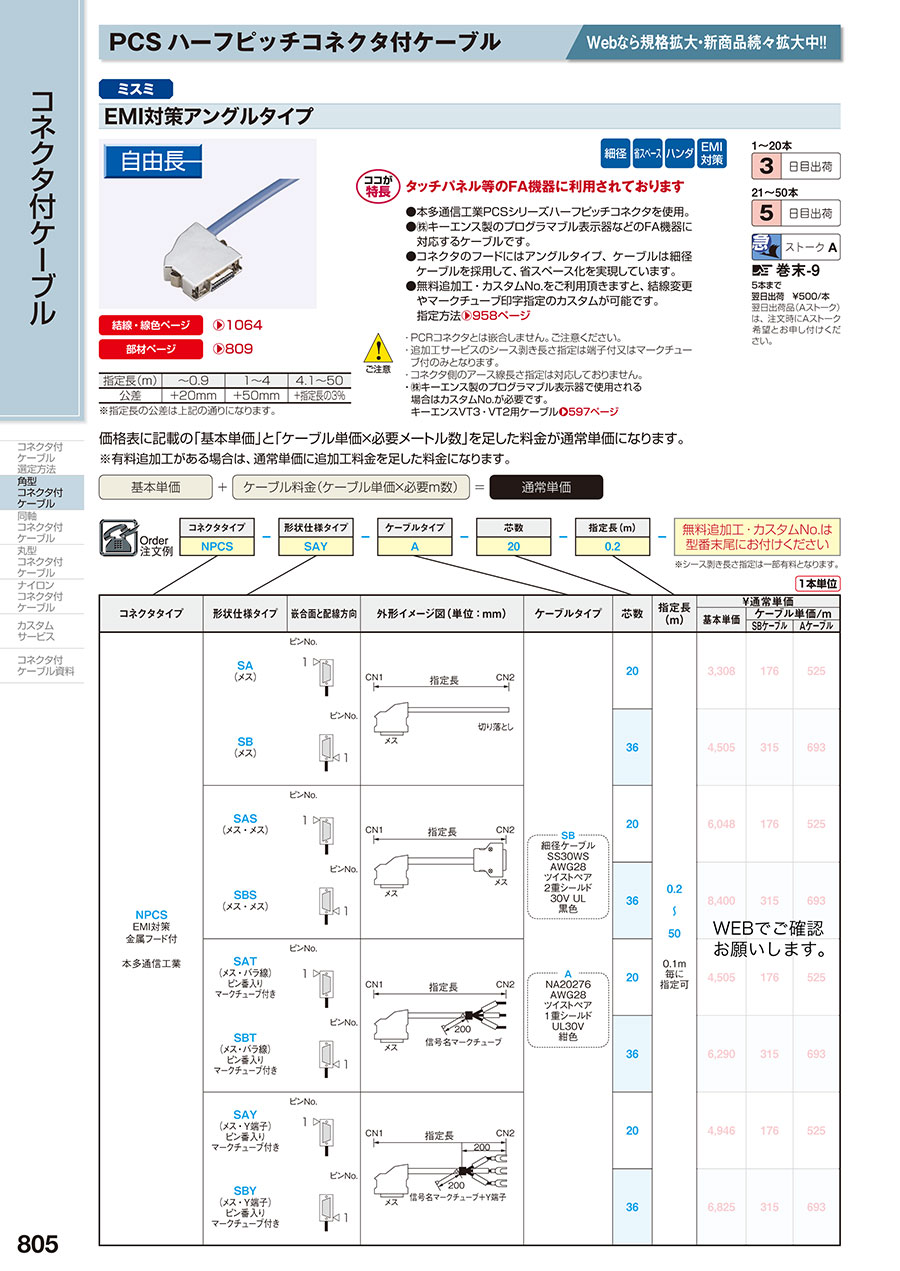

カタログ
