ミスミ

IEEE1284ハーフピッチ（MDR）コネクタ付ケーブル EMI対策アングル (3Mコネクタ使用)

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

IEEE1284ハーフピッチ（MDR）コネクタ付ケーブル EMI対策タイプ

4.7

通常出荷日：2 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

IEEE1284ハーフピッチ（MDR）コネクタ付ケーブル多機能フードタイプ (3M製コネクタ使用）

4.5

通常出荷日：2 日目

3M製ハーフピッチ（MDR）コネクタ・フードとミスミ製ケーブルを採用したシリー...

詳細情報を確認する

コネクタ種類
IEEE1284
コネクタ1(CN1)
オス
加工方法
圧接
ケーブル形状
丸型
フード
EMI対策プラスチック
フードネジ
ワンタッチ
コネクタ形状
アングル
コネクタメーカー
住友スリーエム
ケーブル定格電圧 (V)
30
ケーブル規格（UL/CSA）
UL
ツイストペア
あり
備考
嵌合面と配線方向は、カタログをご覧下さい。

ご注意

【一部販売終了案内】本シリーズのAケーブルは販売終了を予定しております。
終了時期：2025年7月以降、部材なくなり次第順次
推奨代替品：SBケーブルタイプ（一重から二重シールド、ケーブル外被色が紺から黒へ変わります）。
既存型番のケーブルタイプ「A」を「SB」に置き換えた型番が代替品型番となります。
【追加工・カスタム】追加工・カスタムナンバーをご利用頂きますと、結線変更・マークチューブ印字等の指定が可能。指定方法はこちら
・追加工サービスのシース剥き長さ指定は端子付又はマークチューブ付のみとなります。
・コネクタ側のアース線長さ指定には対応しておりません。

選定サポート情報

未確定：候補が56型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

規格表

価格は型番リストの通常単価、または商品確定後「価格を確認」をクリックしてご確認お願いいたします。

コネクタタイプ	形状仕様タイプ	嵌合面と配線方向	外形イメージ図（単位：mm）	ケーブルタイプ	芯数	指定長（m）


SHPT EMI対策プラスチックアングルフード住友スリーエム	HA （オス） HB （オス）				20	0.2 ～ 50 0.1m毎に指定可
					36
	HAH （オス・オス） HBH （オス・オス）				20
					36
	HAY （オス・Y端子）ピン番入りマークチューブ付 HBY （オス・Y端子）ピン番入りマークチューブ付				20
					36
	HAT （オス・バラ線）ピン番入りマークチューブ付 HBT （オス・バラ線）ピン番入りマークチューブ付				20
					36
	HAUC （オス・融着）チドリ結線 HAUJ （オス・融着）順列結線 HBUC （オス・融着）チドリ結線 HBUJ （オス・融着）順列結線				20	1 ～ 50 0.1m毎に指定可
					36

型番リスト

表示件数

型番

SHPT-HA-A-20-[0.2-50/0.1]

SHPT-HA-A-36-[0.2-50/0.1]

SHPT-HA-SB-20-[0.2-50/0.1]

SHPT-HA-SB-36-[0.2-50/0.1]

SHPT-HAH-A-20-[0.2-50/0.1]

SHPT-HAH-A-36-[0.2-50/0.1]

SHPT-HAH-SB-20-[0.2-50/0.1]

SHPT-HAH-SB-36-[0.2-50/0.1]

SHPT-HAT-A-20-[0.2-50/0.1]

SHPT-HAT-A-36-[0.2-50/0.1]

SHPT-HAT-SB-20-[0.2-50/0.1]

SHPT-HAT-SB-36-[0.2-50/0.1]

SHPT-HAU-A-20-[0.2-50/0.1]

SHPT-HAU-A-36-[0.2-50/0.1]

SHPT-HAU-SB-20-[0.2-50/0.1]

SHPT-HAU-SB-36-[0.2-50/0.1]

SHPT-HAUC-A-20-[0.2-50/0.1]

SHPT-HAUC-A-36-[0.2-50/0.1]

SHPT-HAUC-SB-20-[0.2-50/0.1]

SHPT-HAUC-SB-36-[0.2-50/0.1]

SHPT-HAUJ-A-20-[0.2-50/0.1]

SHPT-HAUJ-A-36-[0.2-50/0.1]

SHPT-HAUJ-SB-20-[0.2-50/0.1]

SHPT-HAUJ-SB-36-[0.2-50/0.1]

SHPT-HAY-A-20-[0.2-50/0.1]

SHPT-HAY-A-36-[0.2-50/0.1]

SHPT-HAY-SB-20-[0.2-50/0.1]

SHPT-HAY-SB-36-[0.2-50/0.1]

SHPT-HB-A-20-[0.2-50/0.1]

SHPT-HB-A-36-[0.2-50/0.1]

SHPT-HB-SB-20-[0.2-50/0.1]

SHPT-HB-SB-36-[0.2-50/0.1]

SHPT-HBH-A-20-[0.2-50/0.1]

SHPT-HBH-A-36-[0.2-50/0.1]

SHPT-HBH-SB-20-[0.2-50/0.1]

SHPT-HBH-SB-36-[0.2-50/0.1]

SHPT-HBT-A-20-[0.2-50/0.1]

SHPT-HBT-A-36-[0.2-50/0.1]

SHPT-HBT-SB-20-[0.2-50/0.1]

SHPT-HBT-SB-36-[0.2-50/0.1]

SHPT-HBU-A-20-[0.2-50/0.1]

SHPT-HBU-A-36-[0.2-50/0.1]

SHPT-HBU-SB-20-[0.2-50/0.1]

SHPT-HBU-SB-36-[0.2-50/0.1]

SHPT-HBUC-A-20-[0.2-50/0.1]

SHPT-HBUC-A-36-[0.2-50/0.1]

SHPT-HBUC-SB-20-[0.2-50/0.1]

SHPT-HBUC-SB-36-[0.2-50/0.1]

SHPT-HBUJ-A-20-[0.2-50/0.1]

SHPT-HBUJ-A-36-[0.2-50/0.1]

SHPT-HBUJ-SB-20-[0.2-50/0.1]

SHPT-HBUJ-SB-36-[0.2-50/0.1]

SHPT-HBY-A-20-[0.2-50/0.1]

SHPT-HBY-A-36-[0.2-50/0.1]

SHPT-HBY-SB-20-[0.2-50/0.1]

SHPT-HBY-SB-36-[0.2-50/0.1]

芯数

コネクタ2(CN2)

シールド

ケーブルタイプ

指定長

(m)

ケーブル配線方向（CN1コネクタ）

RoHS?

最小発注数量

20	切落とし	1重	A: AWG28(紺)	0.2 ～ 50	右側	10	1個
36	切落とし	1重	A: AWG28(紺)	0.2 ～ 50	右側	10	1個
20	切落とし	2重	SB: AWG28(黒)	0.2 ～ 50	右側	10	1個
36	切落とし	2重	SB: AWG28(黒)	0.2 ～ 50	右側	10	1個
20	オス	1重	A: AWG28(紺)	0.2 ～ 50	右側	10	1個
36	オス	1重	A: AWG28(紺)	0.2 ～ 50	右側	10	1個
20	オス	2重	SB: AWG28(黒)	0.2 ～ 50	右側	10	1個
36	オス	2重	SB: AWG28(黒)	0.2 ～ 50	右側	10	1個
20	バラ線	1重	A: AWG28(紺)	0.2 ～ 50	右側	10	1個
36	バラ線	1重	A: AWG28(紺)	0.2 ～ 50	右側	10	1個
20	バラ線	2重	SB: AWG28(黒)	0.2 ～ 50	右側	10	1個
36	バラ線	2重	SB: AWG28(黒)	0.2 ～ 50	右側	10	1個
20	融着	1重	A: AWG28(紺)	0.2 ～ 50	右側	10	1個
36	融着	1重	A: AWG28(紺)	0.2 ～ 50	右側	10	1個
20	融着	2重	SB: AWG28(黒)	0.2 ～ 50	右側	10	1個
36	融着	2重	SB: AWG28(黒)	0.2 ～ 50	右側	10	1個
20	融着	1重	A: AWG28(紺)	0.2 ～ 50	右側	10	1個
36	融着	1重	A: AWG28(紺)	0.2 ～ 50	右側	10	1個
20	融着	2重	SB: AWG28(黒)	0.2 ～ 50	右側	10	1個
36	融着	2重	SB: AWG28(黒)	0.2 ～ 50	右側	10	1個
20	融着	1重	A: AWG28(紺)	0.2 ～ 50	右側	10	1個
36	融着	1重	A: AWG28(紺)	0.2 ～ 50	右側	10	1個
20	融着	2重	SB: AWG28(黒)	0.2 ～ 50	右側	10	1個
36	融着	2重	SB: AWG28(黒)	0.2 ～ 50	右側	10	1個
20	Y端子	1重	A: AWG28(紺)	0.2 ～ 50	右側	10	1個
36	Y端子	1重	A: AWG28(紺)	0.2 ～ 50	右側	10	1個
20	Y端子	2重	SB: AWG28(黒)	0.2 ～ 50	右側	10	1個
36	Y端子	2重	SB: AWG28(黒)	0.2 ～ 50	右側	10	1個
20	切落とし	1重	A: AWG28(紺)	0.2 ～ 50	左側	10	1個
36	切落とし	1重	A: AWG28(紺)	0.2 ～ 50	左側	10	1個
20	切落とし	2重	SB: AWG28(黒)	0.2 ～ 50	左側	10	1個
36	切落とし	2重	SB: AWG28(黒)	0.2 ～ 50	左側	10	1個
20	オス	1重	A: AWG28(紺)	0.2 ～ 50	左側	10	1個
36	オス	1重	A: AWG28(紺)	0.2 ～ 50	左側	10	1個
20	オス	2重	SB: AWG28(黒)	0.2 ～ 50	左側	10	1個
36	オス	2重	SB: AWG28(黒)	0.2 ～ 50	左側	10	1個
20	バラ線	1重	A: AWG28(紺)	0.2 ～ 50	左側	10	1個
36	バラ線	1重	A: AWG28(紺)	0.2 ～ 50	左側	10	1個
20	バラ線	2重	SB: AWG28(黒)	0.2 ～ 50	左側	10	1個
36	バラ線	2重	SB: AWG28(黒)	0.2 ～ 50	左側	10	1個
20	融着	1重	A: AWG28(紺)	0.2 ～ 50	左側	10	1個
36	融着	1重	A: AWG28(紺)	0.2 ～ 50	左側	10	1個
20	融着	2重	SB: AWG28(黒)	0.2 ～ 50	左側	10	1個
36	融着	2重	SB: AWG28(黒)	0.2 ～ 50	左側	10	1個
20	融着	1重	A: AWG28(紺)	0.2 ～ 50	左側	10	1個
36	融着	1重	A: AWG28(紺)	0.2 ～ 50	左側	10	1個
20	融着	2重	SB: AWG28(黒)	0.2 ～ 50	左側	10	1個
36	融着	2重	SB: AWG28(黒)	0.2 ～ 50	左側	10	1個
20	融着	1重	A: AWG28(紺)	0.2 ～ 50	左側	10	1個
36	融着	1重	A: AWG28(紺)	0.2 ～ 50	左側	10	1個
20	融着	2重	SB: AWG28(黒)	0.2 ～ 50	左側	10	1個
36	融着	2重	SB: AWG28(黒)	0.2 ～ 50	左側	10	1個
20	Y端子	1重	A: AWG28(紺)	0.2 ～ 50	左側	10	1個
36	Y端子	1重	A: AWG28(紺)	0.2 ～ 50	左側	10	1個
20	Y端子	2重	SB: AWG28(黒)	0.2 ～ 50	左側	10	1個
36	Y端子	2重	SB: AWG28(黒)	0.2 ～ 50	左側	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り
- ( - )	お見積り

基本情報

3M製ハーフピッチ（MDR）コネクタ・フードとミスミ製ケーブルを採用したシリーズ。コネクタ引き出しはアングルタイプで配線時のスペース削減に貢献。
【特長】
・コネクタ：3M製ハーフピッチ（MDR）コネクタ（コネクタ型番：101＊＊-6000EL）
・フード：3M製アングルフード（フード型番：103＊＊-3540-0＊0）。
・ケーブル：二重シールド、一重シールド・細径柔軟タイプ。定格30V。ツイストペア。
・全長：最短0.2ｍ～最長10ｍまで、0.1ｍごとに長さを指定可能。融着タイプは1m～50m迄。
・片側オスコネクタ、片側マークチューブ、Y端子、融着タイプ等、選定可。

ご注意

【一部販売終了案内】本シリーズのAケーブルは販売終了を予定しております。
終了時期：2025年7月以降、部材なくなり次第順次
推奨代替品：SBケーブルタイプ（一重から二重シールド、ケーブル外被色が紺から黒へ変わります）。
既存型番のケーブルタイプ「A」を「SB」に置き換えた型番が代替品型番となります。
【追加工・カスタム】追加工・カスタムナンバーをご利用頂きますと、結線変更・マークチューブ印字等の指定が可能。指定方法はこちら
・追加工サービスのシース剥き長さ指定は端子付又はマークチューブ付のみとなります。
・コネクタ側のアース線長さ指定には対応しておりません。

共通仕様

互換メーカーとシリーズ名

メーカー名	シリーズ名
AMP	チャンプ50
ヒロセ電機（株）	DXM（注）
日本航空電子工業（株）	TX10
本多通信工業（株）	NPC
第一電子工業（株）	DHA
富士通（株）	240R型
山一電機（株）	NCS/NCP

（注）ヒロセ電機（株）のDXシリーズとは互換性がありませんので、ご注意ください。

コンタクト配列図

コネクタ×フード組合せ表

			EMI対策プラスチックフードワンタッチロック	EMI対策金属フードワンタッチロック	EMI対策プラスチックフードネジ止め	汎用プラスチックフードネジ止め	汎用プラスチックフードワンタッチロック
			103＊＊-3210-00	103＊＊-A200-00	103＊＊-52S0-00S	103＊＊-52A0-008	103＊＊-52F0-008
オス	圧接式コネクタ	101＊＊-6000EL	○	○	○（68芯除く）	○（68芯除く）	○（68芯除く）
メス	ハンダ式コネクタ	101＊＊-3000PE	×	×	○	○	○
メス	圧接式パネルマウント	102＊＊-0200EL	×	×	×	×	×

○＝組合せ可能 ×＝組合せ不可能

・コネクタはオス⇔メスの組合せで同一芯数であれば結合可能です。

適用電線

タイプ	AWG
圧接式オスコネクタ	AWG28より線または0.08mm2より線（被覆外形0.70mm以下のもの）、ネイビー固定用ケーブル使用可＊フラットケーブルの使用はできません。（注）
ハンダ式オスコネクタ	AWG24〜30または0.2mm2〜0.05mm2（フラットケーブルの使用はできません。）＊ケーブル仕上外径に注意。
圧接式パネルマウント（メス）	AWG28または0.08mm2,1.27mmピッチフラットケーブル（バラ線の使用はできません。）

定格

項目	規格	条件
電流	0.5A以下	結合したコンタクト相互間に許容できる電流
電圧	AC:150V/DC:200V以下	定格周囲温度において連続印加できる直流電圧または交流電圧（実効値）の最大をいう
周囲温度	−55℃〜＋85℃	最大負荷条件下で連続使用できる温度範囲をいう

電気的特性

項目	特性	条件
接触抵抗	初期35mΩ以下機械的試験および、環境試験後の接触抵抗増加値が25mΩ以下のこと	コンタクトのバルク抵抗含む。抵抗測定電流1.5mA、解放電圧20mV、電圧降下法による。（住友スリーエム製ハーフピッチコネクタとの組み合わせによる）
絶縁抵抗	500MΩ以上	隣接コンタクト間にDC500Vを印加し1分後の抵抗を測定する。
絶縁耐圧	アーク絶縁破壊などの発生が無いこと	隣接コンタクト間にAC500Vを1分間印加する。なお、測定時の漏洩電流は1mAとする。

機械的特性

項目	特性	条件
コンタクト保持力	1kg以上（圧接パネルマウントは0.8kg以上）	コンタクトを装着しているコネクタボディとコンタクト間に5mm/分の速度で引張を与えたときのコンタクト保持力を測定する。
単極あたりの挿入抜去力	・挿入力150g以下・抜去力40g以上	プラグ／パネルマウント挿入・抜去時の総合挿抜力を単極あたりに採用し単極挿入・抜去力とする。（住友スリーエム製プラグとの組み合わせによる。）挿入・抜去スピード5mm/分とする。
振動試験	1）瞬断1μsec以下 2）電気的、機械的特性を満足する事	10〜55HZ 1分間挿引振幅1.52mm または10G XYZ軸方向各2時間
衝撃試験	1）瞬断1μsec以下 2）電気的、機械的特性を満足する事	50G 11msec XYZ軸方向各3回（計18回） MIL-STD-202E201A
耐溶剤性	1）表示が判断できること 2）電気的、機械的特性を満足する事	フレオン1-1-1 トリクロールエタン溶液中に超音波洗浄3分 MIL-STD-202E213B
耐久性	1）電気的、機械的特性を満足する事但し、挿入抜去は初期値±20％とする	挿入、抜去50回（速度360〜600回/時） MIL-STD-202E215

耐環境的特性

項目	試験条件	準拠規格
耐湿試験	10サイクル（−10℃〜＋65℃ 95％RH）	MIL-STD-202E106D
塩水噴霧試験	35℃ 5％濃度 48時間	MIL-STD-202E101D
熱衝撃試験	−55℃→＋25℃→＋85℃→＋25℃を5サイクル	MIL-STD-202E107D
湿度試験（定常温度）	40℃ 95％RH 96時間	MIL-STD-202E103D
高温寿命試験	85℃ 1000時間定格電流×110％定時電流	MIL-STD-202E108D
H2Sガス	濃度 3±1PPM 40℃ 70〜85％RH 96時間	JEIDA-25-1974（ハンダプラグは未取得）

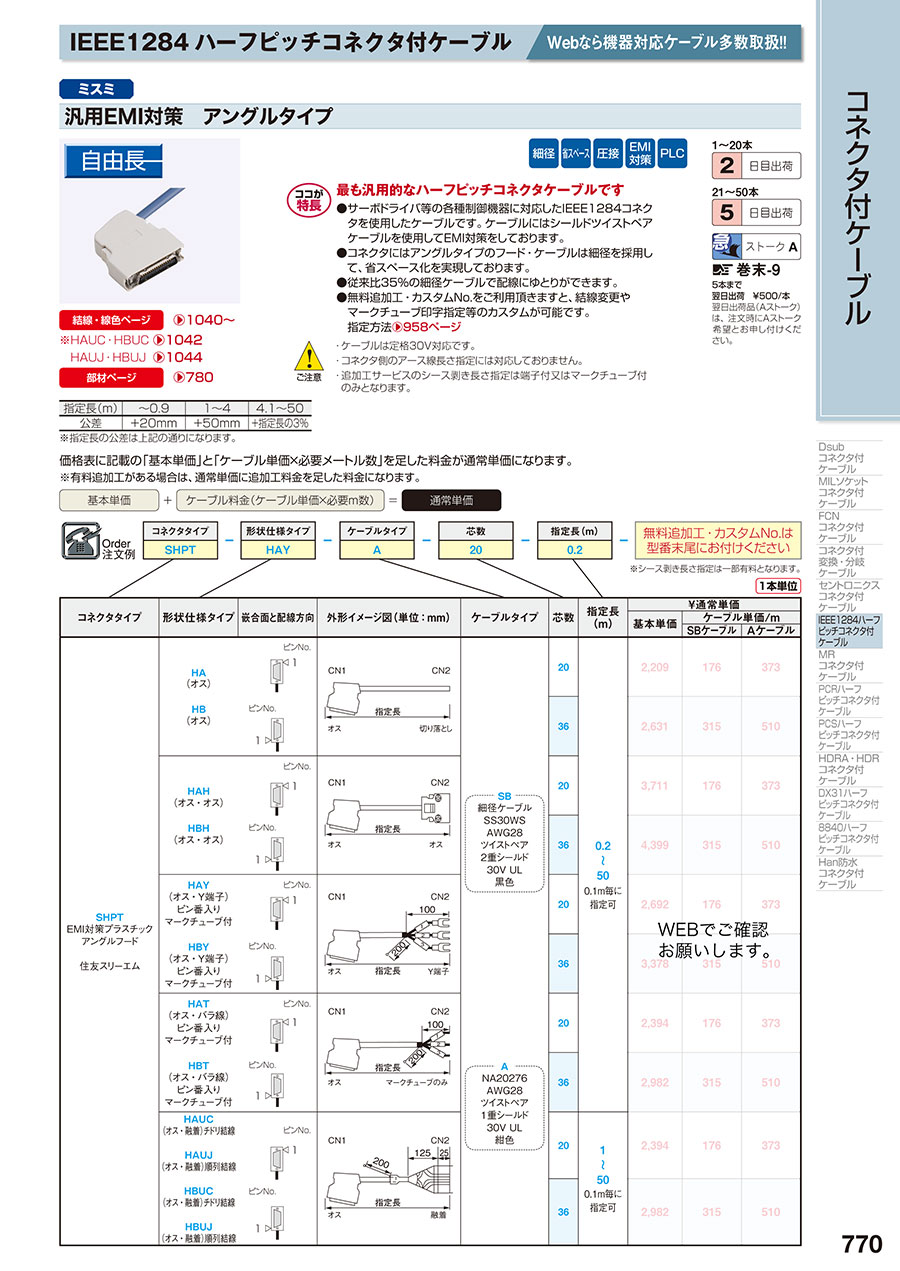

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
