【穴加工無料】鉄製 フリーサイズ 制御ボックス パチン錠 カラータイプ CNB CSBシリーズ
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：9日目
18色のカラーバリエーション、パチン錠タイプのスチールボックス！
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
【基本仕様】
|
|
|
外形図は（>>こちら）、穴加工有効寸法は（>>こちら）をご確認ください。
[ ! ] 固定寸CADデータType1は外形図、Type2は穴加工有効範囲の図面となります。
[ ! ] 3DCADデータのご用意はございません。
[ ! ] 外形公差は右記、公差表を参照ください。
| 寸法区分 | 公差 （mm） | |
| を超え | 以下 | |
| 0 | 6 | ±0.3 |
| 6 | 30 | ±0.5 |
| 30 | 120 | ±0.8 |
| 120 | 400 | ±1.2 |
| 400 | 1000 | ±2 |
| 1000 | 2000 | ±3 |
【ボックス穴加工サービスのご案内】
|
|
| |||||
|
|
|
その他、加工に関するお問い合わせは以下リンクから
|
|
|
商品ページで選択ができない特殊な穴形状・加工可能範囲外への加工、中板追加（扉・底面等）、図面での見積などの製作可否を含めたお見積りはご相談ください。
・穴加工サービスでは指示できない加工、中板への切欠き、追加工位置変更、穴数が多く設計が困難な場合
・扉逆開きでの追加工や部品単品、図面からの見積依頼
・扉のみご注文（ご購入済のボックスに限る）
・再見積りご希望の際もお気軽にご連絡ください
規格表
| 型番 | ‐ | 穴加工 | ‐ | W | ‐ | H | ‐ | D | ‐ | 色 | ‐ | 追加工 | ‐ | 穴加工コード | |
| CNB | ‐ | 547 | ‐ | 525 | ‐ | 335 | ‐ | G | （穴加工なし・追加工なし・標準色） | ||||||
| CNB | ‐ | 547 | ‐ | 525 | ‐ | 335 | ‐ | X | （穴加工なし・追加工なし・指定色） | ||||||
| CNB | ‐ | PS | ‐ | 547 | ‐ | 525 | ‐ | 335 | ‐ | G | ‐ | WB□□□□□□□□□ | （穴加工あり・追加工なし・標準色） | ||
| CNB | ‐ | PS | ‐ | 547 | ‐ | 525 | ‐ | 335 | ‐ | X | ‐ | WB□□□□□□□□□ | （穴加工あり・追加工なし・指定色） | ||
| CNB | ‐ | 547 | ‐ | 525 | ‐ | 335 | ‐ | G | ‐ | AN | （穴加工なし・追加工あり・標準色） | ||||
| CNB | ‐ | 547 | ‐ | 525 | ‐ | 335 | ‐ | X | ‐ | AN | （穴加工なし・追加工あり・指定色） |
[ ! ] 見積・注文画面の型番へ直接ご入力頂きますとご注文可能です。
[ ! ] ボックスサイズ、塗装色、追加工コードを指定後に穴加工サービスをご利用ください。穴加工サービス設計後の変更はできませんのでご注意ください。
[ ! ] 穴加工サービスの操作方法は (>>こちら)
| 規格一覧 |
[ ! ]「×」部は製作不可です。
| D | H | W | ||||
| 200～299 | 300～399 | 400～499 | 500～599 | 600～700 | ||
| 100～135 | 200～299 | ○ | ○ | ○ | × | × |
| 300～399 | ○ | ○ | ○ | ○ | ○ | |
| 400～499 | ○ | ○ | ○ | ○ | ○ | |
| 500～599 | ○ | ○ | ○ | ○ | ○ | |
| 600～699 | ○ | ○ | ○ | ○ | ○ | |
| 700～800 | ○ | ○ | ○ | ○ | ○ | |
| 140～155 | 200～299 | ○ | ○ | ○ | × | × |
| 300～399 | ○ | ○ | ○ | ○ | ○ | |
| 400～499 | ○ | ○ | ○ | ○ | ○ | |
| 500～599 | ○ | ○ | ○ | ○ | ○ | |
| 600～699 | ○ | ○ | ○ | ○ | ○ | |
| 700～800 | ○ | ○ | ○ | ○ | ○ | |
| 160～195 | 200～299 | ○ | ○ | ○ | × | × |
| 300～399 | ○ | ○ | ○ | ○ | ○ | |
| 400～499 | ○ | ○ | ○ | ○ | ○ | |
| 500～599 | ○ | ○ | ○ | ○ | ○ | |
| 600～699 | ○ | ○ | ○ | ○ | ○ | |
| 700～800 | ○ | ○ | ○ | ○ | ○ | |
| 200～245 | 200～299 | ○ | ○ | ○ | × | × |
| 300～399 | ○ | ○ | ○ | ○ | ○ | |
| 400～499 | ○ | ○ | ○ | ○ | ○ | |
| 500～599 | ○ | ○ | ○ | ○ | ○ | |
| 600～699 | ○ | ○ | ○ | ○ | ○ | |
| 700～800 | ○ | ○ | ○ | ○ | ○ | |
| 250～295 | 200～299 | ○ | ○ | ○ | × | × |
| 300～399 | ○ | ○ | ○ | ○ | ○ | |
| 400～499 | ○ | ○ | ○ | ○ | ○ | |
| 500～599 | ○ | ○ | ○ | ○ | ○ | |
| 600～699 | ○ | ○ | ○ | ○ | ○ | |
| 700～800 | ○ | ○ | ○ | ○ | ○ | |
| 300～350 | 200～299 | × | × | × | × | × |
| 300～399 | × | ○ | ○ | ○ | ○ | |
| 400～499 | × | ○ | ○ | ○ | ○ | |
| 500～599 | × | ○ | ○ | ○ | ○ | |
| 600～699 | × | ○ | ○ | ○ | ○ | |
| 700～800 | × | ○ | ○ | ○ | ○ | |
概要仕様
塗装色 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 標準色の場合はCNBシリーズになります。 指定色の場合はCSBシリーズになります。 | カラータイプは全てメラミン焼付塗装です。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
[ ! ] 中板の塗装色は、全て近似マンセル値2.5Y8.5/4となります。 近似マンセル値 2.5Y8.5/4 [ ! ] 下塗り塗装にも対応しております。CUBシリーズ（>>こちら）をご確認下さい。 [ ! ] 上記以外の塗装色は標準対応しておりません。 [ ! ] 塗料補修が必要な場合、補修ペンをご購入ください。例）5Y7/1の場合、型番：REP-G （>>こちら） | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
仕様について | |||||||||||||||||||||||||||||||||||
|
| ||||||||||||||||||||||||||||||||||
[ ! ] 扉取り外しは扉蝶番のピンを抜くことで可能ですが、再度扉を取り付けできなくなる可能性がございます。
(取り外した場合は、保証対象外となります。)
[ ! ] 蝶番用ヒンジピン、Eリングの単品販売はございません。
[ ! ] 加工内容・台数によって納期が異なる場合もあります。
[ ! ] 加工条件・仕様部材の詳細は（>>こちら）をご参照ください。
追加工
■ 追加工コード一覧
[ ! ] 追加工の詳細は（>>こちら）をご確認ください。
| 追加工 | コード | 追加工内容 | 加工詳細 |
| 1 | AN | 内部部品なし | 接地端子・中板・中板取付金具無し |
| BN | 中板・中板取付金具無し | 中板・中板取付金具無し | |
| NN | 中板無し | 中板のみ無し | |
| 2 | PD | パッキン同梱 | パッキンを貼り付けずに商品に同梱して出荷 |
| HD | 中板方眼シール同梱 | 中板の方眼シールを張り付けずに商品に同梱して出荷 | |
| TL | 扉逆開き | 片開き：扉を逆方向に開く変更、両開き：左扉が先に開く変更 |
穴加工サービス
穴加工サービス型番について
穴加工サービスで生成した型番は、「見積・注文」画面の「型番」に直接入力いただきますと、ご注文可能です。
型番は他のアカウントでも見積・注文は可能です。ただし、図面・CADデータの確認やダウンロードは、製作時のユーザーIDのみ対応しています。
穴加工サービスで生成した型番は、「見積・注文」画面の「型番」に直接入力いただきますと、ご注文可能です。
型番は他のアカウントでも見積・注文は可能です。ただし、図面・CADデータの確認やダウンロードは、製作時のユーザーIDのみ対応しています。
立体図・展開図
| 立体図 | 展開図 |
| ※1 黒矢印は面の矢視方向を示しています ※2 色矢印は外形寸法を示しています ※3 中板は扉を開け内側から見た矢視方向です  |  グレーの範囲は加工指定ができません。 ※図はあくまで一例です。外寸により加工不可領域は異なります。 |
穴加工パターン
[ ! ] 穴加工後に塗装します。
[ ! ] 上記穴加工パターン以外は、特注お見積りへご相談ください。
[ ! ] 穴種類、穴位置は穴加工サービス上で編集が可能です。
一方、BOXの外寸、色、追加工の変更はできません。型番選定画面に戻り再設計が必要です。
| パターン | 種類 | |||||||||
| 丸穴 |  |  |  |  |  |  |  |  |  |  |
| 丸穴 | 丸穴ビス穴 | 丸穴ビス穴 | 丸穴ビス穴 | キー溝付き | 廻止メ | 丸穴3個 | 丸穴ビス穴 | 弧切欠き | U字切欠き | |
| 2個付き | 3個付き | 4個付き | 丸穴 | 丸穴 | （PCD） | 4個付き（PCD） | 丸穴 | 丸穴 | ||
| 角穴 |  |  |  |  |  |  | ||||
| 角穴 | 角穴ビス穴 | 角穴ビス穴 | 丸穴4個 | 角穴ビス穴 | 角穴ビス穴 | |||||
| 付き | 4個 | 4個内付き | 2個掛違い | |||||||
| 角丸 角穴 |  |  |  |  |  |  |  |  | ||
| 角穴角丸 | 角穴角丸 | 角長穴 | 角長穴 | ファン穴 | ファン穴 | ファン穴 | ファン穴 | |||
| ビス穴付き | ビス穴付き | 1 | 2 | 3 | 4 | |||||
| ネジ その他 |  |  |  |  |  |  | ||||
| タップ穴 | タップ穴3個 | タップ穴4個 | タップ穴4個 | ボス加工 | D-subコネクタ | |||||
| （PCD） | （PCD） | （ハンダ・圧着） | ||||||||
[ ! ] 上記穴加工パターン以外は、特注お見積りへご相談ください。
[ ! ] 穴種類、穴位置は穴加工サービス上で編集が可能です。
一方、BOXの外寸、色、追加工の変更はできません。型番選定画面に戻り再設計が必要です。
加工穴標準公差
[ ! ] 公差は、塗装塗膜の状況により若干異なります
[ ! ] 加工する穴が接近する場合は2mm以上の間隔を空けてご設計ください。
[ ! ] 塗装品につきましては塗装の膜厚を考慮の上、設計をお願いします。
[ ! ] ボックス穴加工サービスで指定可能な加工については、サイズや形状問わず無料です。
■丸穴加工公差
| ■角穴加工公差
|
[ ! ] 加工する穴が接近する場合は2mm以上の間隔を空けてご設計ください。
[ ! ] 塗装品につきましては塗装の膜厚を考慮の上、設計をお願いします。
[ ! ] ボックス穴加工サービスで指定可能な加工については、サイズや形状問わず無料です。
穴加工サービス設計履歴確認方法
ボックス穴加工サービスで設計した履歴はMyページ→「ボックス穴加工サービス設計履歴」から確認できます。
ボックス穴加工サービスで設計した履歴はMyページ→「ボックス穴加工サービス設計履歴」から確認できます。
型番リスト
表示件数
| 型番 |
|---|
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 9日目 |
- ( - ) | 9日目 |
詳細情報
基本情報
18色のカラーバリエーション、パチン錠タイプのスチールボックス！
【ココが特長】
カラーバリエーションは18色（パチン錠タイプ）
●フリーサイズで指定色塗装に対応したボックス。
●穴加工の有無に関わらず7日目出荷。＊1
●標準色2色に加えて指定色16色にも対応。
カラーバリエーションは18色（パチン錠タイプ）
●フリーサイズで指定色塗装に対応したボックス。
●穴加工の有無に関わらず7日目出荷。＊1
●標準色2色に加えて指定色16色にも対応。
【ご注意】
（W+H）が1400mm以上の場合、すべて木枠での出荷となります。
（W+H）が2000mm以上の場合、中板を別梱包で発送します。
（W+H）が1400mm以上の場合、すべて木枠での出荷となります。
（W+H）が2000mm以上の場合、中板を別梱包で発送します。
■ 穴加工サービスに関するご注意 ■
本商品はタップ加工後に塗装を行う為、ネジ山に塗料が入り込みます。
商品到着後にお手元での再タップ加工が必要となる場合がございます。
製造工程上、マスキング対応、弊社での再タップは行っておりません。予めご了承ください。
※特注見積は穴加工積算価格（有料）となります。

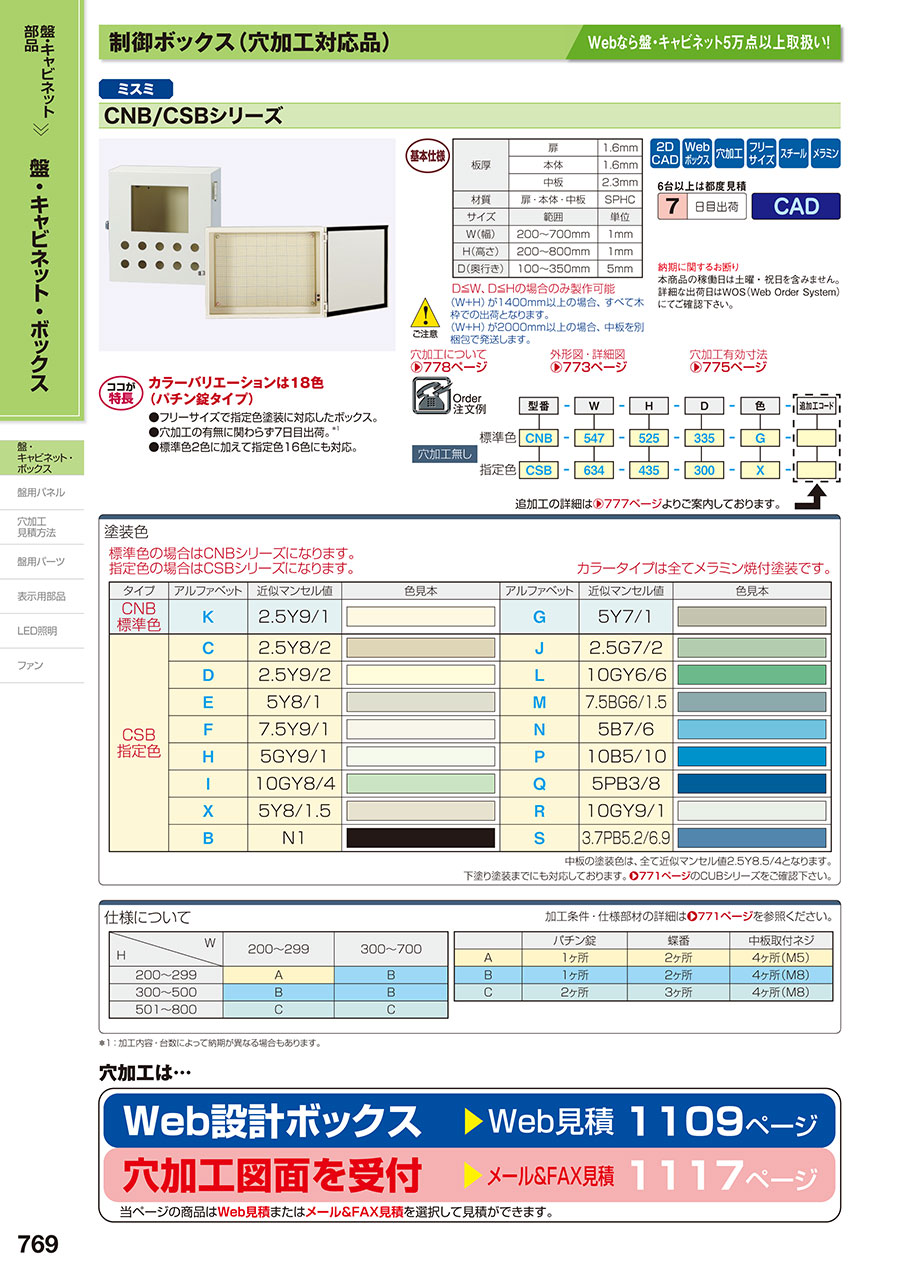

カタログ
