【穴加工無料】ステンレス フリーサイズ 中継ボックス 4点ネジ止め FSUSTMシリーズ
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：5日目
3辺指定可能なフリーサイズ、4点ネジ止めタイプのステンレス製ボックス！
- 追加工コードはボックス穴加工サービスへ進む前にご選定ください
（※一部追加工コードは穴加工サービスをご利用いただけません） - ヘアライン仕上げの場合は、溶接ビードの平滑仕上げは行わないため、ビードの盛り上がりが残る場合がございます。
- 本商品は以下のきょう雑物測定図表を外観基準として採用しております。
扉（カバー）：1ｍｍ
本体：3ｍｍ
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
【基本仕様】
|
|
絞込み条件「保護機能(耐環境性)」より選定ください。 |
[ ! ] 3DCADデータのご用意はございません。
| 寸法区分 | 公差 (㎜) | |
| を超え | 以下 | |
| 0.5 | 3 | ±0.2 |
| 3 | 6 | ±0.3 |
| 6 | 30 | ±0.5 |
| 30 | 120 | ±0.8 |
| 120 | 400 | ±1.2 |
| 400 | 1000 | ±２ |
| 1000 | 2000 | ±３ |
【ボックス穴加工サービスのご案内】
|
|
| |||||
|
|
|
その他、加工に関するお問い合わせは以下リンクから
|
|
|
特注お見積もりとは・・・
商品ページで選択ができない特殊な穴形状・加工可能範囲外への加工、中板追加（扉・底面等）、図面での見積などの製作可否を含めたお見積りはご相談ください。
・穴加工サービスでは指示できない加工、中板への切欠き、追加工位置変更、穴数が多く設計が困難な場合
・再見積りご希望の際もお気軽にご連絡ください
規格表
| 型番 | − | 穴加工 | − | 表面処理 | − | W | − | H | − | D | − | 追加工 | − | 穴加工コード | |
| FSUSTM | − | H | − | 200 | − | 300 | − | 100 | （穴加工なし・追加工なし） | ||||||
| FSUSTM | − | PS | − | H | − | 220 | − | 320 | − | 120 | − | WB□□□□□□□□□ | （穴加工なし・追加工なし） | ||
| FSUSTM | − | M | − | 230 | − | 330 | − | 130 | − | PD | （穴加工なし・追加工なし） | ||||
| 追加工の詳細は（>>こちら） よりご案内しております。 |  | ||||||||||||||
[ ! ] 見積・注文画面の型番へ直接ご入力頂きますとご注文可能です。
[ ! ] ボックスサイズ、塗装色、追加工コードを指定後に穴加工サービスをご利用ください。穴加工サービス設計後の変更はできませんのでご注意ください。
[ ! ] 穴加工サービスの操作方法は (>>こちら)
| 規格一覧 |
「×」部は製作不可です。
[ ! ] D≦W、D≦Hの場合のみ製作可能
D＞W、D＞Hをご希望の場合は、特注お見積りへご相談ください。
| D | H | W | ||||
| 200～290 | 300～390 | 400～490 | 500～590 | 600～700 | ||
| 100～130 | 200～290 | ○ | ○ | ○ | ○ | ○ |
| 300～390 | ○ | ○ | ○ | ○ | ○ | |
| 400～490 | ○ | ○ | ○ | ○ | ○ | |
| 500～590 | ○ | ○ | ○ | ○ | ○ | |
| 600～690 | ○ | ○ | ○ | ○ | ○ | |
| 700～800 | ○ | ○ | ○ | ○ | ○ | |
| 140～150 | 200～290 | ○ | ○ | ○ | ○ | ○ |
| 300～390 | ○ | ○ | ○ | ○ | ○ | |
| 400～490 | ○ | ○ | ○ | ○ | ○ | |
| 500～590 | ○ | ○ | ○ | ○ | ○ | |
| 600～690 | ○ | ○ | ○ | ○ | ○ | |
| 700～800 | ○ | ○ | ○ | ○ | ○ | |
| 160～190 | 200～290 | × | ○ | ○ | ○ | ○ |
| 300～390 | ○ | ○ | ○ | ○ | ○ | |
| 400～490 | ○ | ○ | ○ | ○ | ○ | |
| 500～590 | ○ | ○ | ○ | ○ | ○ | |
| 600～690 | ○ | ○ | ○ | ○ | ○ | |
| 700～800 | ○ | ○ | ○ | ○ | ○ | |
| 200～240 | 200～290 | × | ○ | ○ | ○ | ○ |
| 300～390 | ○ | ○ | ○ | ○ | ○ | |
| 400～490 | ○ | ○ | ○ | ○ | ○ | |
| 500～590 | ○ | ○ | ○ | ○ | ○ | |
| 600～690 | ○ | ○ | ○ | ○ | ○ | |
| 700～800 | ○ | ○ | ○ | ○ | ○ | |
| 250～290 | 200～290 | × | × | ○ | ○ | ○ |
| 300～390 | × | ○ | ○ | ○ | ○ | |
| 400～490 | ○ | ○ | ○ | ○ | ○ | |
| 500～590 | ○ | ○ | ○ | ○ | ○ | |
| 600～690 | ○ | ○ | ○ | ○ | ○ | |
| 700～800 | ○ | ○ | ○ | ○ | ○ | |
| 300～350 | 200～290 | × | × | ○ | ○ | ○ |
| 300～390 | × | ○ | ○ | ○ | ○ | |
| 400～490 | ○ | ○ | ○ | ○ | ○ | |
| 500～590 | ○ | ○ | ○ | ○ | ○ | |
| 600～690 | ○ | ○ | ○ | ○ | ○ | |
| 700～800 | ○ | ○ | ○ | ○ | ○ | |
D＞W、D＞Hをご希望の場合は、特注お見積りへご相談ください。
概要仕様
 |  |  |
| 折り返しなしの構造 | もちろん穴加工します | 鏡面仕上げも5日目出荷します |
表面処理
表面処理記号 H：ヘアライン 扉／背／左右側面→上下 上下面→左右 | 表面処理記号 M：鏡面仕上げ 400番研磨 |
 |  |
追加工
| 追加工コード | 追加工内容 | 加工詳細 | ￥加工単価 |
| PD | パッキン同梱 | パッキンを貼り付けずに商品に同梱して出荷 | 0 |
| HD | 中板方眼シール同梱 | 中板の方眼シールを張り付けずに商品に同梱して出荷 | 0 |
| AN | 内部部品なし | 接地端子・中板・中板取付金具無し | 0 |
| BN | 中板・中板取付金具無し | 中板・中板取付金具無し | 0 |
| NN | 中板無し | 中板のみ無し | 0 |
| NM | 中板折り曲げ | 600mm以下の中板の四方を折り曲げる | 3,000 |
| TL | 扉逆開き | 片開き：扉を逆方向に開く変更、両開き：左扉が先に開く変更 | 4,500 |
穴加工サービス
穴加工サービス型番について
ボックス穴加工サービスで生成した型番は、「見積・注文」画面の「型番」に直接入力いただきますと、ご注文可能です。
型番は他のアカウントでも見積・注文は可能です。ただし、図面・CADデータの確認やダウンロードは、製作時のユーザーIDのみ対応しています。
ボックス穴加工サービスで生成した型番は、「見積・注文」画面の「型番」に直接入力いただきますと、ご注文可能です。
型番は他のアカウントでも見積・注文は可能です。ただし、図面・CADデータの確認やダウンロードは、製作時のユーザーIDのみ対応しています。
立体図、展開図
| ■立体図 | ■展開図 |
| ※1 黒矢印は扉の矢視方向を示しています ※2 色矢印は外形寸法を示しています ※3 中板は扉を開け内側から見た矢視方向です  |  |
| ・ボックス本体の加工面は全て外から見た図となります | ・中板は扉側から見た図面となります ・グレーの範囲は加工指定ができません ※図は一例となります（外寸により加工不可領域は変わります） |
■穴加工パターン
[ ! ] 上記穴加工パターン以外は、特注お見積りへご相談ください。
[ ! ] 設計完了後の各種変更は、穴種類、穴位置は穴加工サービス上で編集可能ですが、BOXの外寸、色、
追加工の変更はできません。型番選定画面に戻ってから再設計をお願いします。
[ ! ] 上記穴加工パターン以外は、特注お見積りへご相談ください。
[ ! ] 設計完了後の各種変更は、穴種類、穴位置は穴加工サービス上で編集可能ですが、BOXの外寸、色、
追加工の変更はできません。型番選定画面に戻ってから再設計をお願いします。
加工穴標準公差
[ ! ] 公差は、塗装塗膜の状況により若干異なります。
[ ! ] 加工する穴が接近する場合は2mm以上の間隔を空けてご設計ください。
[ ! ] 塗装品につきましては塗装の膜厚を考慮の上、設計をお願いします。
■穴加工サービスボスサイズ
ボス溶接は貫通ではありません。
穴加工サービスのボス溶接方向は、ボックス本体の内側(標準中板の表面)となります。
※Rシリーズのボス溶接は中板対応不可。
[ ! ] 一部溶接できない面があります。
■丸穴加工公差
| ■角穴加工公差
|
[ ! ] 加工する穴が接近する場合は2mm以上の間隔を空けてご設計ください。
[ ! ] 塗装品につきましては塗装の膜厚を考慮の上、設計をお願いします。
■穴加工サービスボスサイズ
ボス溶接は貫通ではありません。
穴加工サービスのボス溶接方向は、ボックス本体の内側(標準中板の表面)となります。
※Rシリーズのボス溶接は中板対応不可。
| ねじ径 | ボス直径 | ボス高さ（L） | ねじ深さ |
| M4 | φ8 | 12㎜ | 7.5㎜ |
| M5 | φ10 | 6.8㎜ |
■部材
[ ! ] 中板はスチール製です。ステンレス製ご希望の場合は特注お見積りへご相談ください。
[ ! ] 接地端子取付ご希望の場合は、特注お見積りへご相談ください。
[ ! ] パッキンは貼付しておりません。
| 中板 | 中板取付金具 | ||||
| 材質：SPHC ボックス外径寸法：W-50mm ボックス外径寸法：H-50mm | 材質：SPCC ステンレス製 | ||||
 ※方眼シール貼付(同梱指定不可) ※中板サイズ変更不可 |  |
[ ! ] 接地端子取付ご希望の場合は、特注お見積りへご相談ください。
[ ! ] パッキンは貼付しておりません。
外形図
単位：mm
[ ! ] フタ止ねじ位置はW-60、H-25となります。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 5日目 |
- ( - ) | 5日目 |
詳細情報
基本情報
3辺指定可能なフリーサイズ、4点ネジ止めタイプのステンレス製ボックス！
ご注意
- 追加工コードはボックス穴加工サービスへ進む前にご選定ください
（※一部追加工コードは穴加工サービスをご利用いただけません） - ヘアライン仕上げの場合は、溶接ビードの平滑仕上げは行わないため、ビードの盛り上がりが残る場合がございます。
- 本商品は以下のきょう雑物測定図表を外観基準として採用しております。
扉（カバー）：1ｍｍ
本体：3ｍｍ
【ココが特長】
●表面処理はヘアラインと鏡面仕上げから選択可能。
●脱落防止ネジ（M5）を採用。
●お客様の声を元に、水抜き穴を無くしました。
●ステンレスタイプのウレタン付ケーブルクランプ（KSUS）は コチラ
●表面処理はヘアラインと鏡面仕上げから選択可能。
●脱落防止ネジ（M5）を採用。
●お客様の声を元に、水抜き穴を無くしました。
●ステンレスタイプのウレタン付ケーブルクランプ（KSUS）は コチラ
【ご注意】
内側キズについて（写真A）
●製品過程で内側に写真のような傷がつくことがございますが内側の傷は補修対象外です。
溶接痕について（写真B）
●外側に溶接痕が発生します。
●中板取付金具、接地端子など溶接を実施した面の裏側に写真のような溶接痕が発生します。
内側キズについて（写真A）
●製品過程で内側に写真のような傷がつくことがございますが内側の傷は補修対象外です。
溶接痕について（写真B）
●外側に溶接痕が発生します。
●中板取付金具、接地端子など溶接を実施した面の裏側に写真のような溶接痕が発生します。
 |  |
| A | B |

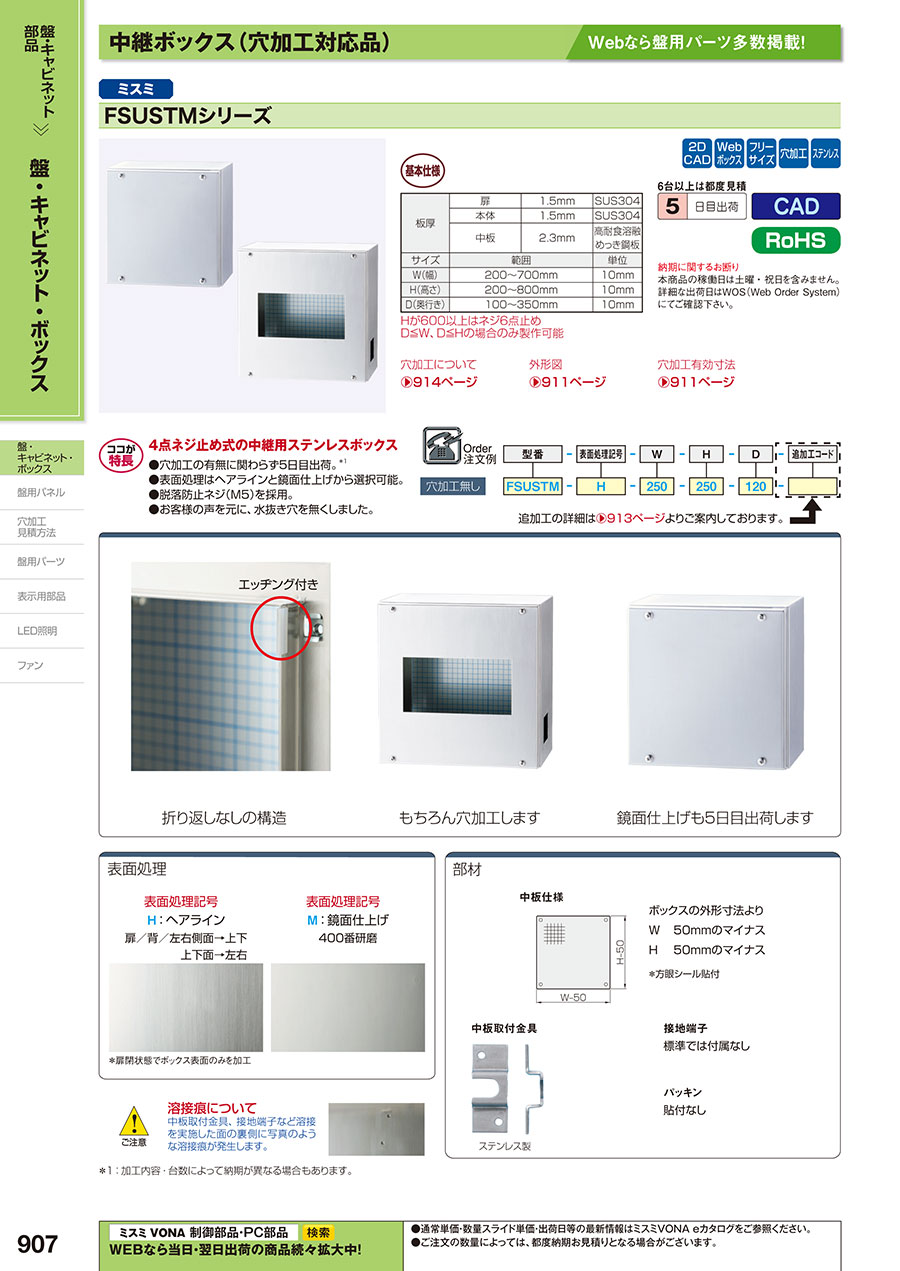

カタログ
