【穴加工無料】ステンレス フリーサイズ 制御ボックス パチン錠 FSUSBシリーズ
規格・仕様：
- ステンレス
- フリーサイズ
ご注意
- 追加工コードはボックス穴加工サービスへ進む前にご選定ください
（※一部追加工コードは穴加工サービスをご利用いただけません） - ヘアライン仕上げの場合は、溶接ビードの平滑仕上げは行わないため、ビードの盛り上がりが残る場合がございます。
- 本商品は以下のきょう雑物測定図表を外観基準として採用しております。
扉（カバー）：1ｍｍ
本体：3ｍｍ - ボックス穴加工サービスで生成した型式の図面やDXFのダウンロードは、製作時のユーザーIDのみ可能です。
- 標準品で指定できない特殊な穴形状・加工範囲外への加工、図面からの見積依頼は「特注お見積り」をご利用ください。
未確定：候補が2型番あります。
商品仕様
【基本仕様】
外形図、穴加工有効寸法は（>>こちら）をご確認ください。
外形図・詳細図は（>>こちら）、穴加工有効寸法は（>>こちら）をご確認ください。
[ ! ] 外形公差は「JISB0405-1991 m級（中級）」です。右記、公差表を参照ください。
[ ! ] 本シリーズのCADデータは商品特徴を表しており、全ての寸法のCADデータをご準備しておりません。
あくまで参考図面となります。3DCADデータご用意はございません。
[ ! ] ボックスの部材に関する情報は「
>>こちら」を参照ください。
|
|
|
外形図・詳細図は（>>こちら）、穴加工有効寸法は（>>こちら）をご確認ください。
[ ! ] 外形公差は「JISB0405-1991 m級（中級）」です。右記、公差表を参照ください。
[ ! ] 本シリーズのCADデータは商品特徴を表しており、全ての寸法のCADデータをご準備しておりません。
あくまで参考図面となります。3DCADデータご用意はございません。
[ ! ] ボックスの部材に関する情報は「
>>こちら」を参照ください。外形公差
[ ! ] JIS B 0405 中級に準拠
| 寸法区分 | 公差 (mm) | |
| を超え | 以下 | |
| 0.5 | 3 | ±0.1 |
| 3 | 6 | |
| 6 | 30 | ±0.2 |
| 30 | 120 | ±0.3 |
| 120 | 400 | ±0.5 |
| 400 | 1000 | ±0.8 |
【ボックス穴加工サービスのご案内】
|
|
| |||||
|
|
|
その他、加工に関するお問い合わせは以下リンクから
|
|
|
特注お見積もりとは・・・
商品ページで選択ができない特殊な穴形状・加工可能範囲外への加工、中板追加（扉・底面等）、図面での見積などの製作可否を含めたお見積り依頼ができます。
・穴加工サービスでは指示できない加工、中板への切欠き、追加工位置変更、穴数が多く設計が困難な場合
・部材単品、寸法・位置・材質変更、スタッドボルト・ナット溶接、ハンドル無し、図面からの特注依頼など
・再見積りご希望の際もお気軽にご連絡ください
商品ページで選択ができない特殊な穴形状・加工可能範囲外への加工、中板追加（扉・底面等）、図面での見積などの製作可否を含めたお見積り依頼ができます。
・穴加工サービスでは指示できない加工、中板への切欠き、追加工位置変更、穴数が多く設計が困難な場合
・部材単品、寸法・位置・材質変更、スタッドボルト・ナット溶接、ハンドル無し、図面からの特注依頼など
・再見積りご希望の際もお気軽にご連絡ください
規格表
| 型番 | ‐ | 穴加工 | ‐ | 塗装色 | ‐ | W | ‐ | H | ‐ | D | ‐ | 追加工コード1 | ‐ | 追加工コード2 | ‐ | 穴加工コード | |
| FSUSB | ‐ | M | ‐ | 435 | ‐ | 325 | ‐ | 220 | （追加工なし・穴加工なし） | ||||||||
| FSUSB | ‐ | M | ‐ | 435 | ‐ | 325 | ‐ | 220 | ‐ | AN | ‐ | TL | （追加工あり・穴加工なし） | ||||
| FSUSB | ‐ | PS | ‐ | M | ‐ | 435 | ‐ | 325 | ‐ | 220 | ‐ | WB□□□□□□□□□ | （追加工なし・穴加工あり） | ||||
| FSUSB | ‐ | PS | ‐ | M | ‐ | 435 | ‐ | 325 | ‐ | 220 | ‐ | TL | ‐ | WB□□□□□□□□□ | （追加工あり・穴加工あり） |
※2 追加工の詳細は(>>こちら)をご覧ください。
[ ! ] 穴加工有りの場合、設計完了後、PS、WB□□・・記号が自動付与されます。
[ ! ] 過去ご注文頂きました型番を、見積・注文画面の型番へ直接ご入力頂きますとご注文可能です。
[ ! ] ボックスサイズ、塗装色、追加工コードを指定後に穴加工サービスをご利用ください。穴加工サービス設計後の変更はできませんのでご注意ください。
[ ! ] 穴加工サービスの操作方法は (>>こちら)
| 規格一覧 |
[ ! ] 「×」部は製作不可です。
| D | H | W | ||||
| 200～299 | 300～399 | 400～499 | 500～599 | 600～700 | ||
| 100～135 | 200～299 | ○ | ○ | ○ | ○ | ○ |
| 300～399 | ○ | ○ | ○ | ○ | ○ | |
| 400～499 | ○ | ○ | ○ | ○ | ○ | |
| 500～599 | ○ | ○ | ○ | ○ | ○ | |
| 600～699 | ○ | ○ | ○ | ○ | ○ | |
| 700～800 | ○ | ○ | ○ | ○ | ○ | |
| 140～155 | 200～299 | ○ | ○ | ○ | ○ | ○ |
| 300～399 | ○ | ○ | ○ | ○ | ○ | |
| 400～499 | ○ | ○ | ○ | ○ | ○ | |
| 500～599 | ○ | ○ | ○ | ○ | ○ | |
| 600～699 | ○ | ○ | ○ | ○ | ○ | |
| 700～800 | ○ | ○ | ○ | ○ | ○ | |
| 160～195 | 200～299 | × | ○ | ○ | ○ | ○ |
| 300～399 | ○ | ○ | ○ | ○ | ○ | |
| 400～499 | ○ | ○ | ○ | ○ | ○ | |
| 500～599 | ○ | ○ | ○ | ○ | ○ | |
| 600～699 | ○ | ○ | ○ | ○ | ○ | |
| 700～800 | ○ | ○ | ○ | ○ | ○ | |
| 200～245 | 200～299 | × | ○ | ○ | ○ | ○ |
| 300～399 | ○ | ○ | ○ | ○ | ○ | |
| 400～499 | ○ | ○ | ○ | ○ | ○ | |
| 500～599 | ○ | ○ | ○ | ○ | ○ | |
| 600～699 | ○ | ○ | ○ | ○ | ○ | |
| 700～800 | ○ | ○ | ○ | ○ | ○ | |
| 250～295 | 200～299 | × | × | ○ | ○ | ○ |
| 300～399 | × | ○ | ○ | ○ | ○ | |
| 400～499 | ○ | ○ | ○ | ○ | ○ | |
| 500～599 | ○ | ○ | ○ | ○ | ○ | |
| 600～699 | ○ | ○ | ○ | ○ | ○ | |
| 700～800 | ○ | ○ | ○ | ○ | ○ | |
| 300～350 | 200～299 | × | × | ○ | ○ | ○ |
| 300～399 | × | ○ | ○ | ○ | ○ | |
| 400～499 | ○ | ○ | ○ | ○ | ○ | |
| 500～599 | ○ | ○ | ○ | ○ | ○ | |
| 600～699 | ○ | ○ | ○ | ○ | ○ | |
| 700～800 | ○ | ○ | ○ | ○ | ○ | |
D＞W、D＞Hをご希望の場合は、特注お見積りへご相談ください。
追加工
■ 追加工コード一覧
[ ! ] 追加工の詳細は（>>こちら）をご確認ください。
| 追加工 | コード | 追加工内容 | 加工詳細 |
| 1 | AN | 内部部品なし | 接地端子・中板・中板取付金具無し |
| BN | 中板・中板取付金具無し | 中板・中板取付金具無し | |
| NN | 中板無し | 中板のみ無し | |
| 2 | HD | 中板方眼シール同梱 | 中板の方眼シールを張り付けずに商品に同梱して出荷 |
| NM | 中板折り曲げ | 600mm以下の中板の四方を折り曲げる | |
| PD | パッキン同梱 | パッキンを貼り付けずに商品に同梱して出荷 | |
| TL | 扉逆開き | 片開き：扉を逆方向に開く変更、両開き：左扉が先に開く変更 |
概要仕様
■表面処理 | |
| 表面処理記号 | 表面処理記号 |
| H：ヘアライン | M：鏡面仕上げ |
| 扉/背/左右側面→上下 上下面→左右 | 400番研磨 |
 [ ! ]扉閉状態でボックス表面のみを加工 |  |
■扉開閉角度
[ ! ] 最大110度近辺で、扉が開くよう調整して製作しております。
（あくまでも参考であり、保証値ではございません）
内蝶番のため、平面壁に密着させても90度まで開閉可能です。
[ ! ] 扉取り外しは扉蝶番のピンを抜くことで可能ですが、再度扉を取り付けできなくなる可能性がございます。
（取り外した場合は、保証対象外となります。）
 |  |  |
| もちろん穴加工します | 扉裏に中板を追加できます ※追加する中板の最大サイズについて804ページ | 鏡面仕上げも5日目出荷します |
穴加工サービス

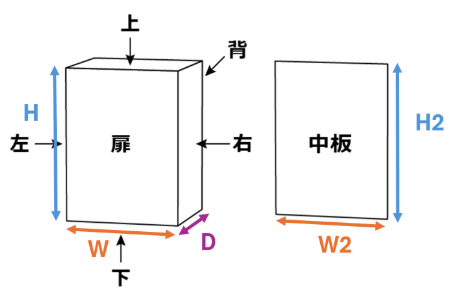

立体図、展開図
| 立体図 | 展開図(一例) |
| ※1 黒矢印は面の矢視方向を示しています ※2 色矢印は外形寸法を示しています ※3 中板は扉を開け内側から見た矢視方向です  |  |
| 加工面はすべて外から見た図となります。 | 中板は扉を開けて正面側から見た図面となります。 グレーの範囲は加工指定ができません。 ※図はあくまで一例です。外寸により加工不可領域は異なります。 |
穴加工パターン種類
[ ! ] ビス穴は、キリ穴となります。
[ ! ] ファン穴2、ファン穴3は取付穴が3つとなります。ファン形状に合わせた穴数となっております。
[ ! ] 上記穴加工パターン以外は、特注お見積りへご相談ください。
[ ! ] 設計完了後の各種変更は、システム上変更することができません。申し訳ございませんが、再度設計をお願いします。
[ ! ] ボスの材質は「軟鋼（銅メッキ）」です。
| パターン | 種類 | |||||||
| 丸穴 |  |  |  |  |  |  |  |  |
| 丸穴 | 丸穴ビス穴 | 丸穴ビス穴 | 丸穴ビス穴 | 丸穴3個 | 丸穴ビス穴 | 弧切欠き | U字切欠き | |
| 2個付き | 3個付き | 4個付き | （PCD） | 4個付き（PCD） | 丸穴 | 丸穴 | ||
| 角穴 |  |  |  |  |  |  | ||
| 角穴 | 角穴ビス穴 | 角穴ビス穴 | 丸穴4個 | 角穴ビス穴 | 角穴ビス穴 | |||
| 付き | 4個 | 4個内付き | 2個掛違い | |||||
| 角丸 |  |  |  |  |  |  |  |  |
| 角穴 | 角穴角丸 | 角穴角丸 | 角長穴 | 角長穴 | ファン穴 | ファン穴 | ファン穴 | ファン穴 |
| ビス穴付き | ビス穴付き | 1 | 2 | 3 | 4 | |||
| ネジ |  |  |  |  |  |  |  |  |
| その他 | タップ穴 | タップ穴3個 | タップ穴4個 | タップ穴4個 | ボス加工 | スリット穴 | スリット穴 | D-subコネクタ |
| （PCD） | （PCD） | 1 | 2 | （ハンダ・圧着） | ||||
[ ! ] ファン穴2、ファン穴3は取付穴が3つとなります。ファン形状に合わせた穴数となっております。
[ ! ] 上記穴加工パターン以外は、特注お見積りへご相談ください。
[ ! ] 設計完了後の各種変更は、システム上変更することができません。申し訳ございませんが、再度設計をお願いします。
[ ! ] ボスの材質は「軟鋼（銅メッキ）」です。
■穴加工サービスボスサイズ
ボス溶接は貫通ではありません。穴加工サービスのボス溶接方向は、ボックス本体の内側(標準中板の表面)となります。
※Rシリーズのボス溶接は中板対応不可。
[ ! ] 一部溶接できない面がございます。
ボス溶接は貫通ではありません。穴加工サービスのボス溶接方向は、ボックス本体の内側(標準中板の表面)となります。
※Rシリーズのボス溶接は中板対応不可。
| ねじ径 | ボス直径 | ボス高さ（L） | ねじ深さ |
| M4 | φ8 | 12mm | 7.5mm |
| M5 | φ10 | 6.8mm |
加工穴標準公差
[ ! ] 加工する穴が接近する場合は2mm以上の間隔を空けてご設計ください。
■丸穴加工公差
| ■角穴加工公差
|
部材
商品仕様に戻る| パチン錠 | 中板仕様 | 接地端子 | 中板取付金具 | パッキン | ||||||||||
| タキゲン製 型番：C-1537-A-4 | ボックスの外形寸法より W 70mmのマイナス Ｈ 70mmのマイナス ※方眼シール貼付 Ｗが871mm以上の場合、両端に貼り 付けない部分が生じます。 | M5 | ステンレス製 | タキゲン製 型番：C-300-EF-5-20 厚さ：5mm | ||||||||||
 |  |  ※単品販売しておりません。 |  ※単品販売しておりません。 |  |
[ ! ]パチン錠の個数は高さ(H寸法)により異なります。H200～499は1個、H500～1000は2個付属します。外形図は>>こちら
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 5日目 |
- ( - ) | 5日目 |
詳細情報
基本情報
3辺指定可能なフリーサイズ、パチン錠タイプのステンレス製ボックス！
ご注意
- 追加工コードはボックス穴加工サービスへ進む前にご選定ください
（※一部追加工コードは穴加工サービスをご利用いただけません） - ヘアライン仕上げの場合は、溶接ビードの平滑仕上げは行わないため、ビードの盛り上がりが残る場合がございます。
- 本商品は以下のきょう雑物測定図表を外観基準として採用しております。
扉（カバー）：1ｍｍ
本体：3ｍｍ - ボックス穴加工サービスで生成した型式の図面やDXFのダウンロードは、製作時のユーザーIDのみ可能です。
- 標準品で指定できない特殊な穴形状・加工範囲外への加工、図面からの見積依頼は「特注お見積り」をご利用ください。
【ココが特長】
●南京錠で施錠可能なパチン錠を使用。
●WHサイズ400以下はIP54相当品です。
●蝶番をボックス内部に設置した構造。
●表面処理はヘアラインと鏡面仕上げから選択可能。
●ステンレスタイプのウレタン付ケーブルクランプ（KSUS）は コチラ
●南京錠で施錠可能なパチン錠を使用。
●WHサイズ400以下はIP54相当品です。
●蝶番をボックス内部に設置した構造。
●表面処理はヘアラインと鏡面仕上げから選択可能。
●ステンレスタイプのウレタン付ケーブルクランプ（KSUS）は コチラ
【ご注意】
内側キズについて（写真A）
●製品過程で内側に写真のような傷がつくことがございますが内側の傷は補修対象外です。
溶接痕について（写真B）
●外側に溶接痕が発生します。
●中板取付金具、接地端子など溶接を実施した面の裏側に写真のような溶接痕が発生します。
内側キズについて（写真A）
●製品過程で内側に写真のような傷がつくことがございますが内側の傷は補修対象外です。
溶接痕について（写真B）
●外側に溶接痕が発生します。
●中板取付金具、接地端子など溶接を実施した面の裏側に写真のような溶接痕が発生します。
 |  | |
| A | B |
●パッキンの密度によりドアが開きづらくなります。
●出荷時は鍵を閉めずに出荷いたします。また、鍵は扉の内側に付属しております。
●高密度パッキンを使用しているため、重量物を上に置いたまま保管するとパッキンのつぶれにより扉が開きづらくなることがございます。つぶれたパッキンは返品交換対象外ですので別途購入をお願いします。（型番は下記＜商品仕様＞参照）

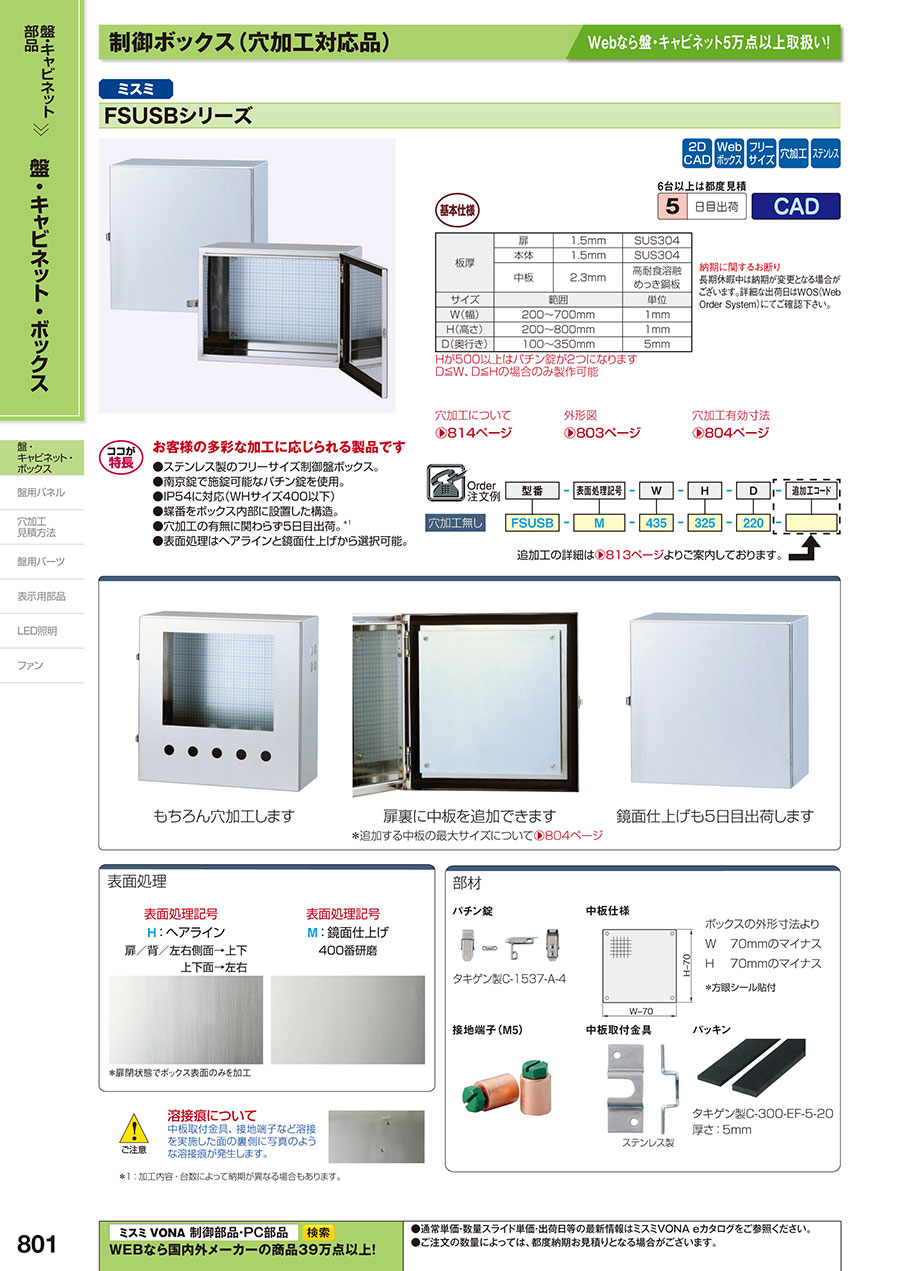

カタログ
