【穴加工対応】スチール製端子台ボックス フタ式端子台付タイプ
- 通常単価(税別)
- 5,862円～16,365円
- 税込単価
- 6,448円～18,002円
通常出荷日：在庫品1日目当日出荷可能
フタをネジ止めするタイプの中継ボックス。端子台は4極～40極とバリエーション豊富。
- 2022年11月1日より穴加工費の見直しを実施いたします。予めご了承ください。
- 本商品の部材が新型肺炎の影響で供給不安定なため、2021年9月以降出荷分は以下2メーカーのグロメットを使用いたします。
・SG-16A（協和ゴム製）、C-30-SG-16A-EP-UL（タキゲン製）
・SG-22A（協和ゴム製）、C-30-SG-22A-EP-UL（タキゲン製）
複数ご注文の場合、混在する可能性がございます。部材のご指定はお受けできません。
タキゲン製グロメットの単品販売は行っておりません。
未確定：候補が36型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
【ボックス穴加工サービスのご案内】
|
|
| |||||
|
|
|
規格表
| 型式 |
| BOXT-N4 |
寸法表
＊端子台の電気的仕様>>PDF（P.EC-1069）参照
| 型式 | サイズ(単位：mm) | 取付端子台 | |||||
| タイプ | 極数 | A | B | C | S | T | |
| BOXT-N BOX-N BOXT-A BOX-A | 4 | 125 | 105 | MAX 50 | 105 | 51 | RTK-10M-4P |
| 6 | 140 | 105 | 120 | 65 | RTK-10M-6P | ||
| 8 | 155 | 105 | 135 | 79 | RTK-10M-8P | ||
| 10 | 170 | 105 | 150 | 93 | RTK-10M-10P | ||
| 15 | 205 | 105 | 185 | 128 | RTK-10M-15P | ||
| 20 | 240 | 105 | 220 | 163 | RTK-10M-20P | ||
| 25 | 275 | 125 | 255 | 198 | RTK-10M-25P | ||
| 30 | 310 | 125 | 290 | 233 | RTK-10M-30P | ||
| 40 | 380 | 125 | 360 | 303 | カタログ未掲載 | ||
■穴有り窓無し
■穴有り窓有り
■穴無し窓無し
■穴無し窓有り
| 型式 | カバー | 自重(g) | |
| スクリュー | |||
| タイプ | 極数 | 数量 | |
| BOXT-A | 4 | 4 | 609 |
| BOXT-A | 6 | 4 | 674 |
| BOXT-A | 8 | 4 | 741 |
| BOXT-A | 10 | 4 | 818 |
| BOXT-A | 15 | 6 | 997 |
| BOXT-A | 20 | 6 | 1157 |
| BOXT-A | 25 | 6 | 1460 |
| BOXT-A | 30 | 6 | 1635 |
| BOXT-A | 40 | 6 | 2015 |
| 型式 | カバー | 自重(g) | |
| スクリュー | |||
| タイプ | 極数 | 数量 | |
| BOX-A | 4 | 4 | 550 |
| BOX-A | 6 | 4 | 611 |
| BOX-A | 8 | 4 | 669 |
| BOX-A | 10 | 4 | 725 |
| BOX-A | 15 | 6 | 872 |
| BOX-A | 20 | 6 | 1007 |
| BOX-A | 25 | 6 | 1235 |
| BOX-A | 30 | 6 | 1376 |
| BOX-A | 40 | 6 | 1668 |
| 型式 | カバー | 自重(g) | |
| スクリュー | |||
| タイプ | 極数 | 数量 | |
| BOXT-N | 4 | 4 | 590 |
| BOXT-N | 6 | 4 | 671 |
| BOXT-N | 8 | 4 | 750 |
| BOXT-N | 10 | 4 | 825 |
| BOXT-N | 15 | 6 | 1007 |
| BOXT-N | 20 | 6 | 1169 |
| BOXT-N | 25 | 6 | 1465 |
| BOXT-N | 30 | 6 | 1702 |
| BOXT-N | 40 | 6 | 2019 |
| 型式 | カバー | 自重(g) | |
| スクリュー | |||
| タイプ | 極数 | 数量 | |
| BOX-N | 4 | 4 | 539 |
| BOX-N | 6 | 4 | 608 |
| BOX-N | 8 | 4 | 678 |
| BOX-N | 10 | 4 | 733 |
| BOX-N | 15 | 6 | 883 |
| BOX-N | 20 | 6 | 1018 |
| BOX-N | 25 | 6 | 1240 |
| BOX-N | 30 | 6 | 1442 |
| BOX-N | 40 | 6 | 1672 |
概要仕様

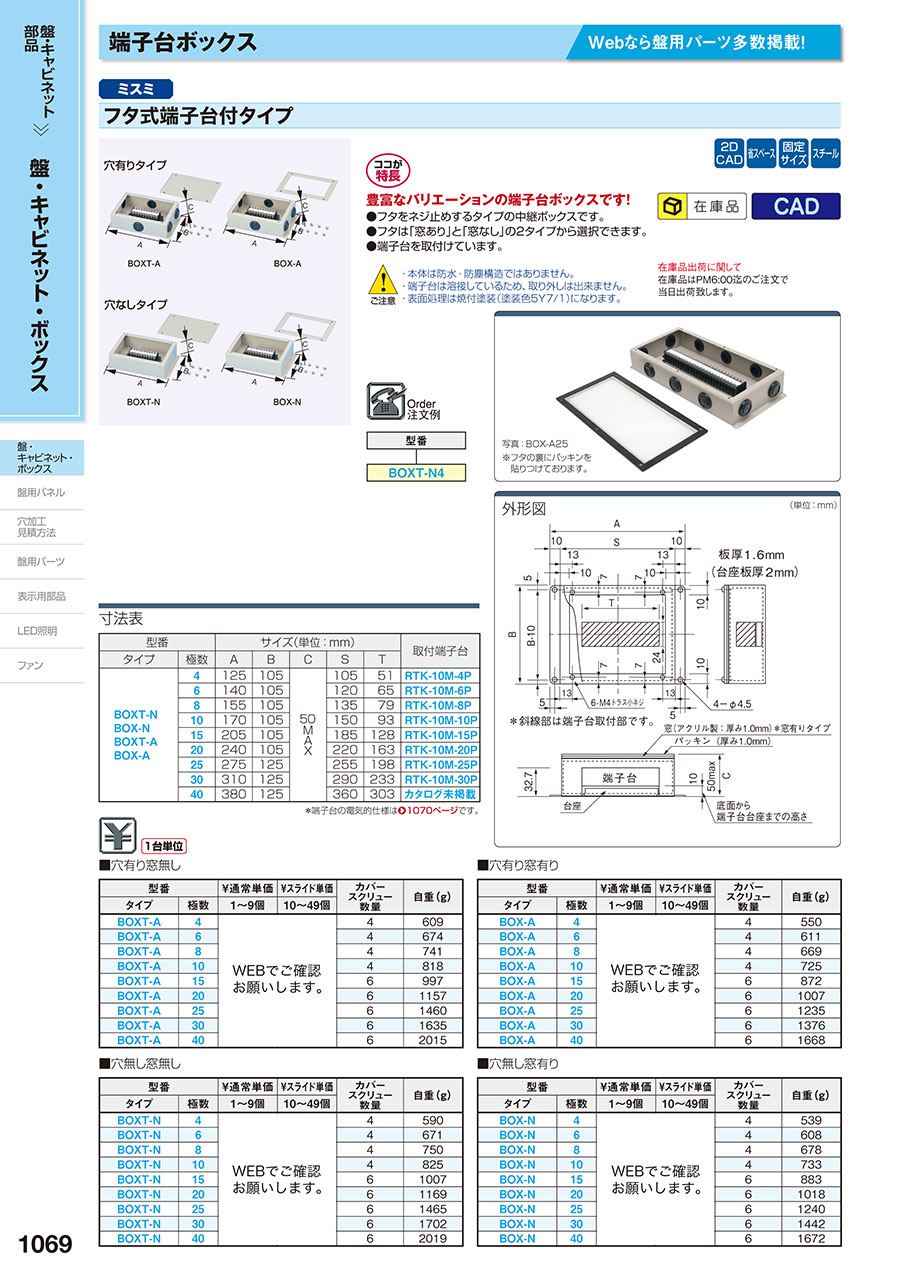

写真：BOX-A25
※フタの裏にパッキンを貼りつけております。
端子台付タイプの端子台の電気的仕様 | 適合圧着端子 | （単位：mm） | |||||||||||||||||||
|  | ||||||||||||||||||||
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
7,824円 ( 8,606円 ) | 在庫品1日目当日出荷可能 |
8,299円 ( 9,129円 ) | 在庫品1日目当日出荷可能 |
9,075円 ( 9,983円 ) | 在庫品1日目当日出荷可能 |
10,250円 ( 11,275円 ) | 在庫品1日目当日出荷可能 |
11,124円 ( 12,236円 ) | 在庫品1日目当日出荷可能 |
12,277円 ( 13,505円 ) | 在庫品1日目当日出荷可能 |
12,953円 ( 14,248円 ) | 在庫品1日目当日出荷可能 |
13,063円 ( 14,369円 ) | 在庫品1日目当日出荷可能 |
16,365円 ( 18,002円 ) | 在庫品1日目当日出荷可能 |
7,048円 ( 7,753円 ) | 在庫品1日目当日出荷可能 |
7,413円 ( 8,154円 ) | 在庫品1日目当日出荷可能 |
8,089円 ( 8,898円 ) | 在庫品1日目当日出荷可能 |
9,153円 ( 10,068円 ) | 在庫品1日目当日出荷可能 |
10,027円 ( 11,030円 ) | 在庫品1日目当日出荷可能 |
11,124円 ( 12,236円 ) | 在庫品1日目当日出荷可能 |
11,834円 ( 13,017円 ) | 在庫品1日目当日出荷可能 |
12,487円 ( 13,736円 ) | 在庫品1日目当日出荷可能 |
16,188円 ( 17,807円 ) | 在庫品1日目当日出荷可能 |
6,593円 ( 7,252円 ) | 在庫品1日目当日出荷可能 |
7,137円 ( 7,851円 ) | 在庫品1日目当日出荷可能 |
7,691円 ( 8,460円 ) | 在庫品1日目当日出荷可能 |
8,222円 ( 9,044円 ) | 在庫品1日目当日出荷可能 |
8,920円 ( 9,812円 ) | 在庫品1日目当日出荷可能 |
9,651円 ( 10,616円 ) | 在庫品1日目当日出荷可能 |
10,726円 ( 11,799円 ) | 在庫品1日目当日出荷可能 |
11,778円 ( 12,956円 ) | 在庫品1日目当日出荷可能 |
16,000円 ( 17,600円 ) | 在庫品1日目当日出荷可能 |
5,862円 ( 6,448円 ) | 在庫品1日目当日出荷可能 |
6,217円 ( 6,839円 ) | 在庫品1日目当日出荷可能 |
6,593円 ( 7,252円 ) | 在庫品1日目当日出荷可能 |
7,136円 ( 7,850円 ) | 在庫品1日目当日出荷可能 |
7,868円 ( 8,655円 ) | 在庫品1日目当日出荷可能 |
8,577円 ( 9,435円 ) | 在庫品1日目当日出荷可能 |
9,617円 ( 10,579円 ) | 在庫品1日目当日出荷可能 |
10,705円 ( 11,776円 ) | 在庫品1日目当日出荷可能 |
14,615円 ( 16,077円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
フタをネジ止めするタイプの中継ボックス。端子台は4極～40極とバリエーション豊富。
ご注意
- 2022年11月1日より穴加工費の見直しを実施いたします。予めご了承ください。
- 本商品の部材が新型肺炎の影響で供給不安定なため、2021年9月以降出荷分は以下2メーカーのグロメットを使用いたします。
・SG-16A（協和ゴム製）、C-30-SG-16A-EP-UL（タキゲン製）
・SG-22A（協和ゴム製）、C-30-SG-22A-EP-UL（タキゲン製）
複数ご注文の場合、混在する可能性がございます。部材のご指定はお受けできません。
タキゲン製グロメットの単品販売は行っておりません。
【ココが特長】
豊富なバリエーションの端子台ボックスです！
●フタをネジ止めするタイプの中継ボックスです。
●フタは「窓あり」と「窓なし」の2タイプから選択できます。
●端子台を取付けています。
【ご注意】
・本体は防水・防塵構造ではありません。
・端子台は溶接しているため、取り外しは出来ません。
・表面処理は粉体塗装（近似マンセル値：塗装色5Y7/1）になります。
豊富なバリエーションの端子台ボックスです！
●フタをネジ止めするタイプの中継ボックスです。
●フタは「窓あり」と「窓なし」の2タイプから選択できます。
●端子台を取付けています。
【ご注意】
・本体は防水・防塵構造ではありません。
・端子台は溶接しているため、取り外しは出来ません。
・表面処理は粉体塗装（近似マンセル値：塗装色5Y7/1）になります。
外形図
外形図 | （単位：mm） |
 ※斜線部は端子台取付部です。  | |
穴有りタイプの穴加工寸法図 | （単位：mm） | |||||
| BOX-A4 BOXT-A4 |  | 各穴膜付き グロメット付き | BOX-A6 BOXT-A6 |  | 各穴膜付き グロメット付き | |
| BOX-A8 BOXT-A8 |  | 各穴膜付き グロメット付き | BOX-A10 BOXT-A10 |  | 各穴膜付き グロメット付き | |
| BOX-A15 BOXT-A15 |  | 各穴膜付き グロメット付き | BOX-A20 BOXT-A20 |  | 各穴膜付き グロメット付き | |
| BOX-A25 BOXT-A25 |  | 各穴膜付き グロメット付き | BOX-A30 BOXT-A30 |  | 各穴膜付き グロメット付き | |
| BOX-A40 BOXT-A40 |  | 各穴膜付き グロメット付き | ||||
