適合コンジェットサイズ（FAG、FSV、FSN)
~mm- 10
- 12
- 16
- 22
- 28
金属製コンジット コネクタ（MSコネクタ用）
- 通常単価(税別)
- 1,814円～3,159円
- 税込単価
- 1,995円～3,475円
通常出荷日：在庫品1日目当日出荷可能
FAG/FSV/FTUB/FSNシリーズ専用の金属製コネクタ(MSコネクタ接続タイプ)です。アメリカン...
詳細を確認
未確定：候補が16型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
規格表
| 型番 |
| MSU12-14S |
| 一個単位 |
| 型番 | 適合コンジットP1848、P1849 | MSコネクタ シェルサイズ | アメリカンユニファイネジ （MSコネクタ取付ネジ） A | 内径 C | 締付前 長さ L1 | 対辺 D | 対角 D' | E | 重量 （g） | ||
| タイプ | サイズ | ||||||||||
| タイプ | サイズ | ||||||||||
| MSU | 10-12S | FAG FSV FTUB FSN | 10 | 10SL | 5/8-24UNEF-2B | 8.2 | 30.5 | 27 | 29 | 22 | 54 |
| 10-14S | 14S | 3/4-20UNEF-2B | 26 | 66 | |||||||
| 12-14S | 12 | 14S | 10.7 | 31 | 61 | ||||||
| 12-18 | 18 | 1-20UNEF-2B | 32 | 64 | |||||||
| 12-20 | 20,22 | 1,3/16-18UNEF-2B | 36 | 73 | |||||||
| 12-24 | 24,28 | 1,7/16-18UNEF-2B | 42 | 100 | |||||||
| 16-16 | 16 | 16S,16 | 7/8-20UNEF-2B | 14 | 33.5 | 32 | 34.5 | 29 | 80 | ||
| 16-18 | 18 | 1-20UNEF-2B | 32 | 80 | |||||||
| 16-20 | 20,22 | 1,3/16-18UNEF-2B | 36 | 86 | |||||||
| 22-18 | 22 | 18 | 1-20UNEF-2B | 18.9 | 36 | 39 | 32 | 81 | |||
| 22-20 | 20,22 | 1,3/16-18UNEF-2B | 36 | 85 | |||||||
| 22-32 | 32,32A | 1,3/4-18UNS-2B | 35.5 | 50 | 144 | ||||||
| 28-20 | 28 | 20,22 | 1,3/16-18UNEF-2B | 24.5 | 36 | 46 | 50 | 36 | 139 | ||
| 28-24 | 24,28 | 1,7/16-18UNEF-2B | 42 | 135 | |||||||
| 28-32 | 32,32A | 1,3/4-18UNS-2B | 38 | 50 | 160 | ||||||
| 28-36 | 36 | 2-18UNS-2B | 40.5 | 58 | 194 | ||||||
●ご注文の数量によっては、都度納期お見積りとなる場合がございます。
概要仕様
接続例
MSU部品構成
| 部番 | 部品番号 |
| 1 | カバーナット |
| 2 | 締付リング |
| 3 | ガイドカラー |
| 4 | 本体 |
外形図
（単位：mm）
本体材質：黄銅棒（ニッケルメッキ）
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,819円 ( 2,001円 ) | 在庫品1日目当日出荷可能 |
2,203円 ( 2,423円 ) | 在庫品1日目当日出荷可能 |
2,268円 ( 2,495円 ) | 在庫品1日目当日出荷可能 |
2,722円 ( 2,994円 ) | 在庫品1日目当日出荷可能 |
2,981円 ( 3,279円 ) | 在庫品1日目当日出荷可能 |
1,895円 ( 2,085円 ) | 在庫品1日目当日出荷可能 |
2,722円 ( 2,994円 ) | 在庫品1日目当日出荷可能 |
2,916円 ( 3,208円 ) | 在庫品1日目当日出荷可能 |
1,814円 ( 1,995円 ) | 在庫品1日目当日出荷可能 |
1,928円 ( 2,121円 ) | 在庫品1日目当日出荷可能 |
2,039円 ( 2,243円 ) | 在庫品1日目当日出荷可能 |
2,783円 ( 3,061円 ) | 在庫品1日目当日出荷可能 |
2,272円 ( 2,499円 ) | 在庫品1日目当日出荷可能 |
2,497円 ( 2,747円 ) | 在庫品1日目当日出荷可能 |
2,916円 ( 3,208円 ) | 在庫品1日目当日出荷可能 |
3,159円 ( 3,475円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
FAG/FSV/FTUB/FSNシリーズ専用の金属製コネクタ(MSコネクタ接続タイプ)です。アメリカンユニファイネジ規格です。MSコネクタと金属管を接続する際にご利用下さい。
【ココが特長】
金属製保護管用MS接続用コネクタ
●MSコネクタMS3106B（ストレートプラグ）、MS3108B（アングルプラグ）等をコンジットに接続するためのコネクタです。
金属製保護管用MS接続用コネクタ
●MSコネクタMS3106B（ストレートプラグ）、MS3108B（アングルプラグ）等をコンジットに接続するためのコネクタです。
【ご注意】
・MSコネクタの「ケーブルクランプ取付Vネジ」を「MSコネクタ取付ネジ」と合わせて選定して下さい。
・外観および仕様は、予告なく変更することがあります。
・使用方法はP1851上段をご参照ください。
・MSコネクタの「ケーブルクランプ取付Vネジ」を「MSコネクタ取付ネジ」と合わせて選定して下さい。
・外観および仕様は、予告なく変更することがあります。
・使用方法はP1851上段をご参照ください。

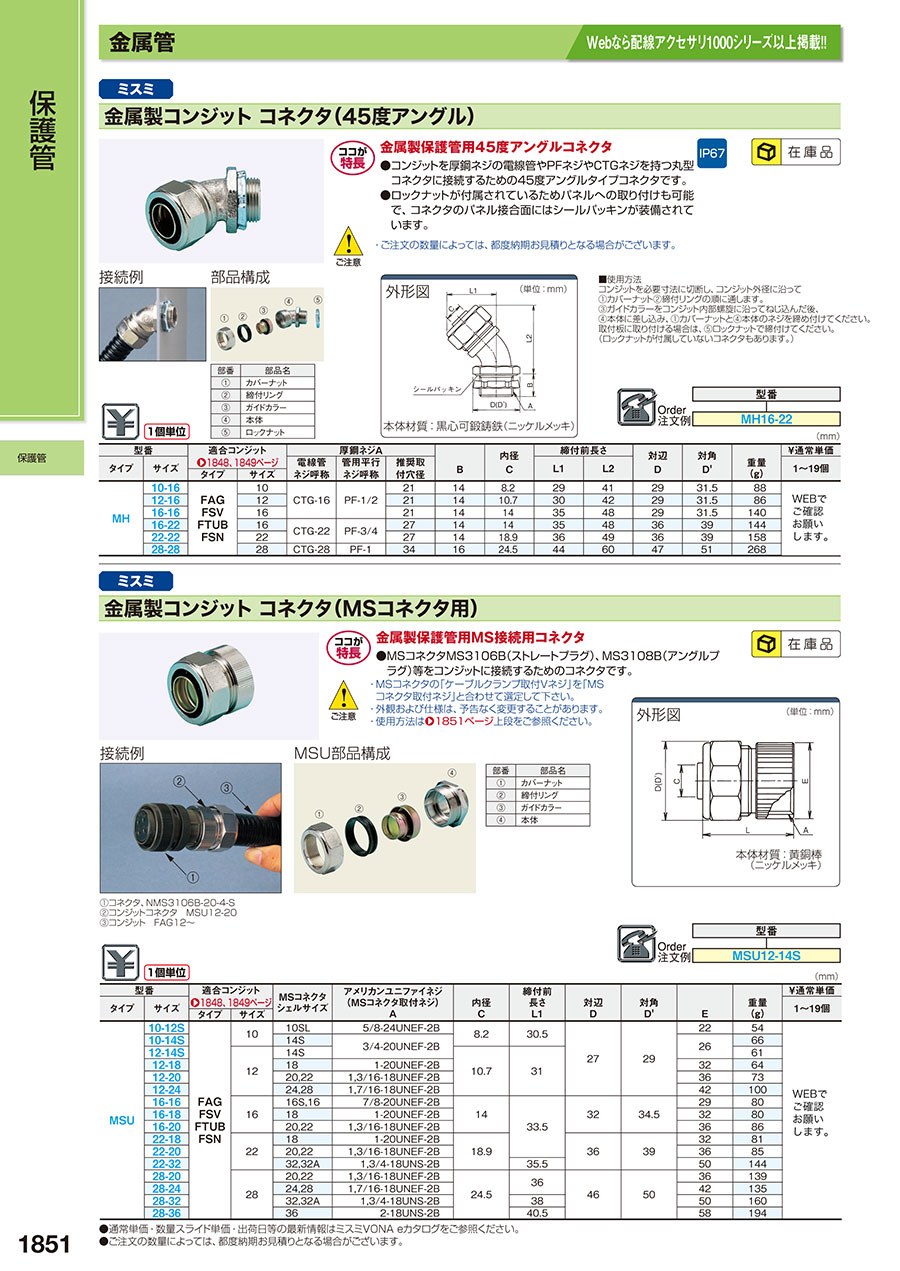

カタログ
金属製コンジット コネクタ（MSコネクタ用）のレビュー
ロボットのケーブルに
5
5.02020/02/14
ロボットのケーブルに使ったMSコネクタの部品で、この金属製コンジット（MSU22-20）を使用しました。スペース上、この...もっと読む
1人が参考にしています。
メタコン接続
5
5.02021/05/22
メタコンのコネクタに直結できるネジサイズ1,7/16-18UNEF-2に
対応したものはこれしかなかったので購入
問題な...もっと読む
0人が参考にしています。
