柔軟タイプチューブKSN用コネクタ(パネル取付用ヘッド)

柔軟タイプチューブKSN用コネクタ(パネル取付用ヘッド)

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
比較リストに追加いただけるのは最大6件までです。

通常単価(税別):
357円~
通常出荷日:
在庫品1日目  当日出荷可能

KSNシリーズ専用のコネクタです。パネル・ボックス盤などへの取り付け可能(ロックナット付属)

型番

10 の型番候補があります候補を表示

規格表

型式ネジサイズサイズ(公差±0.2)A部適合チューブ重量
(g)
MピッチBCDEF
BCD2.5M50.852.41475KSN2.52.4
BCD3M50.86.52.91575KSN33.2
BCD4M60.7583.61475KSN43
BCD5M81104.81778KSN56
BCD6M81105.81778KSN64.5
BCD7M101116.81778KSN76.4
BCD8M121137.81788KSN88.5
BCD9.5M141179.420118KSN9.518.5
BCD12.7M161.51912.6251310KSN12.719.1
BCD15.8M201.52415.6251310KSN15.820.8

概要仕様

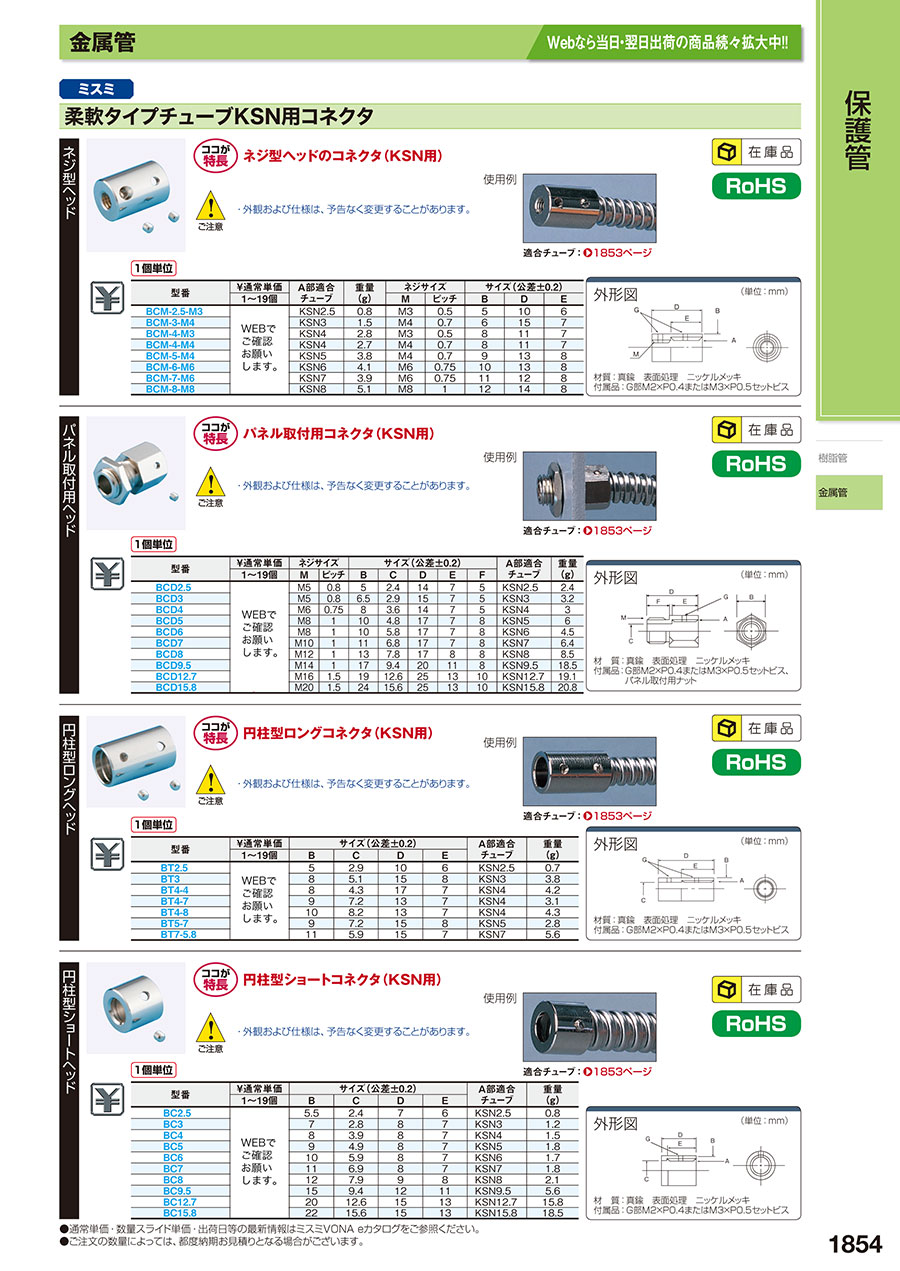

柔軟タイプチューブKSN用コネクタ(パネル取付用ヘッド):関連画像
柔軟タイプチューブKSN用コネクタ(パネル取付用ヘッド):関連画像
型番

BCD2.5

BCD3

BCD4

BCD5

BCD6

BCD7

BCD8

BCD9.5

BCD12.7

BCD15.8

型番通常単価
(税別)
最小発注数量スライド値引通常
出荷日
ネジサイズ 適合チューブ

357円

1個あり

在庫品1日目

当日出荷可能

M5 ピッチ:0.8 KSN2.5

357円

1個あり

在庫品1日目

当日出荷可能

M5 ピッチ:0.8 KSN3

357円

1個あり

在庫品1日目

当日出荷可能

M6 ピッチ:0.75 KSN4

389円

1個あり

在庫品1日目

当日出荷可能

M8 ピッチ:1 KSN5

609円

1個あり

在庫品1日目

当日出荷可能

M8 ピッチ:1 KSN6

420円

1個あり

在庫品1日目

当日出荷可能

M10 ピッチ:1 KSN7

735円

1個あり

在庫品1日目

当日出荷可能

M12 ピッチ:1 KSN8

599円

1個あり

在庫品1日目

当日出荷可能

M14 ピッチ:1 KSN9.5

882円

1個あり

在庫品1日目

当日出荷可能

M16 ピッチ:1.5 KSN12.7

1,313円

1個あり

在庫品1日目

当日出荷可能

M20 ピッチ:1.5 KSN15.8

Loading...

  1. 1


基本情報

材質 真鍮 表面処理 ニッケルメッキ

この商品を見た人は、こんな商品も見ています

柔軟タイプチューブKSN用コネクタ(パネル取付用ヘッド)のレビュー

評価 4.4 平均4.4 (5件のレビュー) レビューを書く
  • ケーブルの保護用に使用2019/02/27
    評価 5.05.00人の方が、「このレビューが参考になった」と投票しています。
    ロボットの先端に行くケーブルの保護用にミスミ製フレキチューブを
    購入して尚且つこの商品を端末に使用することにより簡単にコネクター
    接続ができました。

    このレビューは参考になりましたか?  参考になった ご意見ありがとうございました。

  • ブラ部品の配線2018/09/29
    評価 5.05.00人の方が、「このレビューが参考になった」と投票しています。
    可動部の部品と制御盤の接続に使います。通常のキャブタイヤケーブルでは断線してしまいました。

    このレビューは参考になりましたか?  参考になった ご意見ありがとうございました。

  • フレキパネル固定用として2019/12/18
    評価 4.04.00人の方が、「このレビューが参考になった」と投票しています。
    フレキパネル固定用として購入しました。
    小スペースにて取付が出来いいと思います。
    できればスプリングワッシャーが一緒に固定できれば
    固定部の緩みと耐久性が改善できると思います。

    このレビューは参考になりましたか?  参考になった ご意見ありがとうございました。

  • フレキパネル固定用として2019/12/18
    評価 4.04.00人の方が、「このレビューが参考になった」と投票しています。
    フレキパネル固定用として購入しました。
    小スペースにて取付が出来いいと思います。
    できればスプリングワッシャーが一緒に固定できれば
    固定部の緩みと耐久性が改善できると思います。

    このレビューは参考になりましたか?  参考になった ご意見ありがとうございました。

  • ハンドタイプの道具の配線接続に使用2018/10/30
    評価 4.04.00人の方が、「このレビューが参考になった」と投票しています。
    ハンドタイプの道具の配線接続にチューブを使用していて固定用にコネクタを使用しています。中がねじになっているので取り付け方法はシンプルですが、固定のねじを締めすぎるとチューブが曲がってしまいます。ハンドタイプの道具なので作業で動かすので仕方がないのですが、チューブの端がほどけてきてしまいます。取り付け方を変えて、チューブの端部のコネクタ以外にもチューブを固定するようにしています。
