熱収縮チューブ（難燃）【1～5個入り】
- 通常単価(税別)
- 1,504円～34,340円
- 税込単価
- 1,654円～37,774円
通常出荷日：在庫品1日目～9日目一部当日出荷可能
環境有害物質である特定塩素系ガスを発生しないスミチューブF（z）タイプ熱収縮チューブです。
- カタログ記載の内径サイズ（呼称サイズ）は、
チューブの折径（扁平に折りたたんだ幅）ではなく、
すべて円形状での直径を意味します。
未確定：候補が26型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
規格表
| 型式 | − | サイズ | − | パック／全長 |
| SMTFZ | − | 3 | − | 5P |
| 200 |
■規格表
| 型式 | サイズ | パック 入り数 | 色 | 全長 | 収縮前サイズ(mm) | 収縮後サイズ(mm) | 重量(g/m) | ||
| 内径 | 肉厚 | 内径(最大値) | 肉厚 | ||||||
| SMTFZ | 1.5 | 5P (5本入) | 黒 | 1m | 2.00±0.30 | 0.20 | 0.75 | 0.36 | 1.7 |
| 2 | 2.50±0.30 | 1.00 | 0.44 | 2.4 | |||||
| 3 | 3.50±0.30 | 0.25 | 1.50 | 3.4 | |||||
| 4 | 4.50±0.30 | 2.00 | 4.2 | ||||||
| 5 | 5.40±0.30 | 2.50 | 0.56 | 6.8 | |||||
| 6 | 6.40±0.40 | 3.00 | 7.8 | ||||||
| 8 | 8.40±0.40 | 4.00 | 10.0 | ||||||
| 10 | 10.40±0.40 | 5.00 | 11.7 | ||||||
| 12 | 12.40±0.40 | 6.00 | 14.7 | ||||||
| 14 | 14.50±0.40 | 0.30 | 7.00 | 0.69 | 22.1 | ||||
| 16 | 16.80±0.50 | 8.00 | 24.9 | ||||||
| 18 | 18.70±0.50 | 0.35 | 9.00 | 0.77 | 31.0 | ||||
| 20 | 21.20±0.60 | 10.00 | 31.7 | ||||||
■全長1m×5本パック
（注）注文合計数は1袋入りで納入されます。
例）5パック注文時は25本1袋入りで納入されます。
| 1パック | 5本入 |
例）5パック注文時は25本1袋入りで納入されます。
| 型式 | サイズ | パック 入り数 | 長さ |
| SMTFZ | 1.5 | 5P (5本入) | 1m |
| 2 | |||
| 3 | |||
| 4 | |||
| 5 | |||
| 6 | |||
| 8 | |||
| 10 | |||
| 12 | |||
| 14 | |||
| 16 | |||
| 18 | |||
| 20 |
■全長50m、100m、200m（ボビン巻き）
| 型式 | サイズ | 全長(m) |
| SMTFZ | 1.5 | 200 |
| 2 | ||
| 3 | ||
| 4 | ||
| 5 | 100 | |
| 6 | ||
| 8 | 50 | |
| 10 | ||
| 12 | ||
| 14 | ||
| 16 | ||
| 18 | ||
| 20 |
概要仕様
基本特性
| 材質 | 電子線架橋軟質ポリオレフィン樹脂 | |
| 収縮温度 | 100℃以上 | |
| 収縮率 | 内径収縮率 | 50％以上 |
| 長さ変化率 | −15％以上 | |
| 連続使用可能温度 | −55℃〜＋105℃ | |
性能
＊保証値ではありません
| 特性 | 項目 | 特性値 | 実測値＊ |
| 機械的特性 | 引張強さ(老化前) | 10.4MPa｛1.05kg/mm2｝以上 | 12.2MPa｛1.96kg/mm2｝ |
| 伸び(老化前) | 200％以上 | 330％ | |
| 熱衝撃 | 250℃×4時間、クラックなし | 合格 | |
| 低温曲げ | −30℃×1時間、クラックなし | 合格 | |
| 電気的特性 | 耐電圧(老化前) | AC2.5kV×60秒、破壊なし | 合格 |
| 耐電圧(老化後) | 136℃×7日、AC2.5kV×60秒、破壊なし | 合格 | |
| 絶縁破壊電圧(老化前) | AC2.5kV以上 | 24.2kV | |
| 絶縁破壊電圧(老化後) | 136℃×7日、残率50％以上で且つAC2.5kV以上 | 合格 | |
| 体積抵抗率 | 1014Ω・cm以上 | 4.5×1015Ω・cm | |
| 化学的特性 | 銅腐食性 | 湿度95％、温度23℃で24時間放置後 136℃×7日、腐食なし | 合格 |
| 銅安定性 | 湿度95％、温度23℃で24時間放置後 136℃×7日、伸びが100％以上 | 290％ | |
| 燃焼性 | 難燃、VW-1合格 | 合格 |
型番リスト
表示件数
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,556円 ( 1,712円 ) | 在庫品1日目当日出荷可能 |
21,572円 ( 23,729円 ) | 在庫品1日目当日出荷可能 |
1,504円 ( 1,654円 ) | 在庫品1日目当日出荷可能 |
24,830円 ( 27,313円 ) | 在庫品1日目当日出荷可能 |
1,966円 ( 2,163円 ) | 在庫品1日目当日出荷可能 |
31,598円 ( 34,758円 ) | 在庫品1日目当日出荷可能 |
1,833円 ( 2,016円 ) | 在庫品1日目当日出荷可能 |
34,340円 ( 37,774円 ) | 在庫品1日目当日出荷可能 |
2,093円 ( 2,302円 ) | 在庫品1日目当日出荷可能 |
13,694円 ( 15,063円 ) | 在庫品1日目当日出荷可能 |
2,211円 ( 2,432円 ) | 在庫品1日目当日出荷可能 |
21,551円 ( 23,706円 ) | 在庫品1日目当日出荷可能 |
2,668円 ( 2,935円 ) | 在庫品1日目当日出荷可能 |
13,954円 ( 15,349円 ) | 在庫品1日目当日出荷可能 |
3,264円 ( 3,590円 ) | 在庫品1日目当日出荷可能 |
15,272円 ( 16,799円 ) | 在庫品1日目当日出荷可能 |
4,185円 ( 4,604円 ) | 在庫品1日目当日出荷可能 |
18,304円 ( 20,134円 ) | 在庫品1日目当日出荷可能 |
4,993円 ( 5,492円 ) | 在庫品1日目当日出荷可能 |
25,787円 ( 28,366円 ) | 在庫品1日目当日出荷可能 |
5,414円 ( 5,955円 ) | 在庫品1日目当日出荷可能 |
27,520円 ( 30,272円 ) | 9日目 |
6,125円 ( 6,738円 ) | 在庫品1日目当日出荷可能 |
31,132円 ( 34,245円 ) | 在庫品1日目当日出荷可能 |
6,003円 ( 6,603円 ) | 在庫品1日目当日出荷可能 |
26,458円 ( 29,104円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
環境有害物質である特定塩素系ガスを発生しないスミチューブF（z）タイプ熱収縮チューブです。
ご注意
- カタログ記載の内径サイズ（呼称サイズ）は、
チューブの折径（扁平に折りたたんだ幅）ではなく、
すべて円形状での直径を意味します。
【ココが特長】
●収縮前内径、φ2.0mm〜φ21.2mmまで幅広いサイズを揃えています。
●［UL224規格］認定ファイルNo.E48762
●環境有害物質である特定塩素系ガスを発生しない収縮チューブです。
●住友電工ファインポリマーのスミチューブF（ｚ）です。
●収縮前内径、φ2.0mm〜φ21.2mmまで幅広いサイズを揃えています。
●［UL224規格］認定ファイルNo.E48762
●環境有害物質である特定塩素系ガスを発生しない収縮チューブです。
●住友電工ファインポリマーのスミチューブF（ｚ）です。

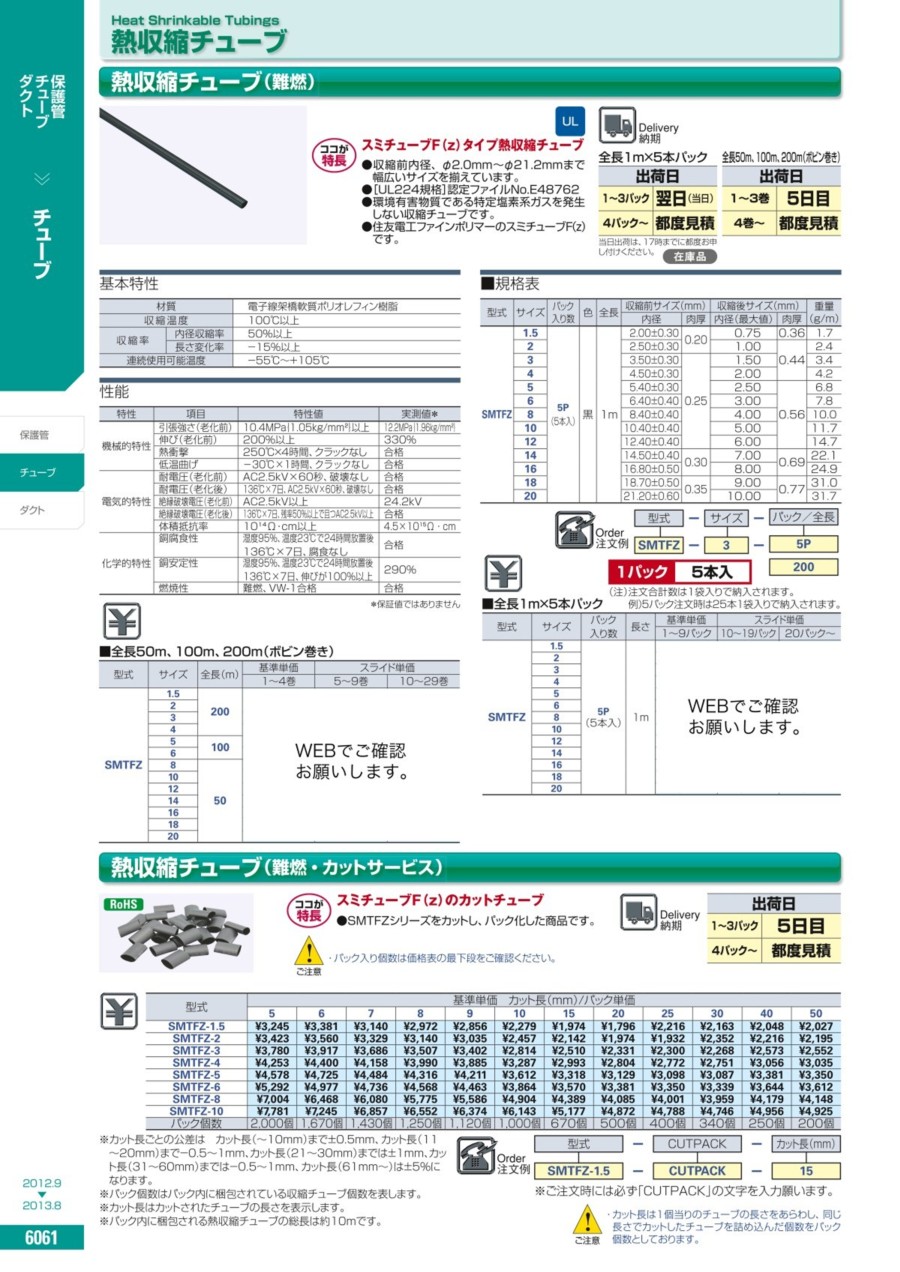

カタログ
