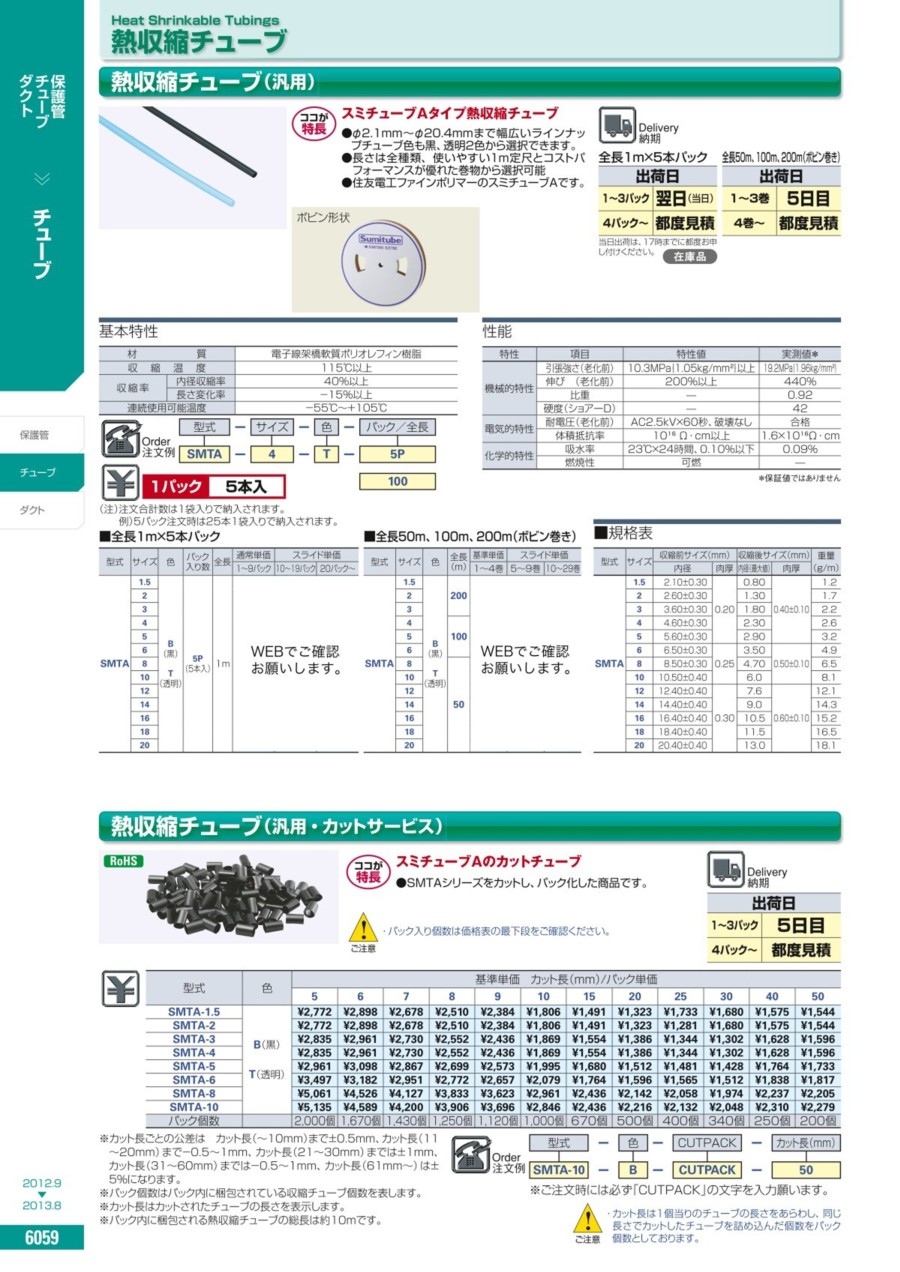

熱収縮チューブ（汎用）【1～5個入り】
- 通常単価(税別)
- 1,030円～12,400円
- 税込単価
- 1,133円～13,640円
通常出荷日：在庫品1日目～5日目一部当日出荷可能
スミチューブAタイプ熱収縮チューブです。黒、透明の2色があります。
- カタログ記載の内径サイズ（呼称サイズ）は、
チューブの折径（扁平に折りたたんだ幅）ではなく、
すべて円形状での直径を意味します。
未確定：候補が48型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
規格表
| 型式 | − | サイズ | − | 色 | − | パック/全長 |
| SMTA | − | 4 | − | T | − | 5P |
| 100 |
| 1パック | 5本入 |
例）5パック注文時は25本1袋入りで納入されます。
■全長1m×5本パック
| 型式 | サイズ | 色 | パック 入り数 | 全長 |
| SMTA | 1.5 | B (黒) T (透明) | 5P (5本入) | 1m |
| 2 | ||||
| 3 | ||||
| 4 | ||||
| 5 | ||||
| 6 | ||||
| 8 | ||||
| 10 | ||||
| 12 | ||||
| 14 | ||||
| 16 | ||||
| 18 | ||||
| 20 |
| 型式 | サイズ | 色 | 全長(m) |
| SMTA | 1.5 | B (黒) T (透明) | 200 |
| 2 | |||
| 3 | |||
| 4 | 100 | ||
| 5 | |||
| 6 | |||
| 8 | 50 | ||
| 10 | |||
| 12 | |||
| 14 | |||
| 16 | |||
| 18 | |||
| 20 |
■規格表
| 型式 | サイズ | 収縮前サイズ(mm) | 収縮後サイズ(mm) | 重量(g/m) | ||
| 内径 | 肉厚 | 内径(最大値) | 肉厚 | |||
| SMTA | 1.5 | 2.10±0.30 | 0.20 | 0.80 | 0.40±0.10 | 1.2 |
| 2 | 2.60±0.30 | 1.30 | 1.7 | |||
| 3 | 3.60±0.30 | 1.80 | 2.2 | |||
| 4 | 4.60±0.30 | 2.30 | 2.6 | |||
| 5 | 5.60±0.30 | 2.90 | 3.2 | |||
| 6 | 6.50±0.30 | 0.25 | 3.50 | 0.50±0.10 | 4.9 | |
| 8 | 8.50±0.30 | 4.70 | 6.5 | |||
| 10 | 10.50±0.40 | 6.0 | 8.1 | |||
| 12 | 12.40±0.40 | 0.30 | 7.6 | 0.60±0.10 | 12.1 | |
| 14 | 14.40±0.40 | 9.0 | 14.3 | |||
| 16 | 16.40±0.40 | 10.5 | 15.2 | |||
| 18 | 18.40±0.40 | 11.5 | 16.5 | |||
| 20 | 20.40±0.40 | 13.0 | 18.1 | |||
概要仕様
ボビン形状
基本特性
| 材 質 | 電子線架橋軟質ポリオレフィン樹脂 | |
| 収 縮 温 度 | 115℃以上 | |
| 収縮率 | 内径収縮率 | 40％以上 |
| 長さ変化率 | −15％以上 | |
| 連続使用可能温度 | −55℃〜＋105℃ | |
性能
＊保証値ではありません
| 特性 | 項目 | 特性値 | 実測値＊ |
| 機械的特性 | 引張強さ(老化前) | 10.3MPa｛1.05kg/mm2｝以上 | 19.2MPa｛1.96kg/mm2｝ |
| 伸び (老化前) | 200％以上 | 440％ | |
| 比重 | — | 0.92 | |
| 硬度(ショアーD) | — | 42 | |
| 電気的特性 | 耐電圧(老化前) | AC2.5kV×60秒、破壊なし | 合格 |
| 体積抵抗率 | 1016 Ω・cm以上 | 1.6×1016Ω・cm | |
| 化学的特性 | 吸水率 | 23℃×24時間、0.10％以下 | 0.09％ |
| 燃焼性 | 可燃 | — |
型番リスト
表示件数
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,030円 ( 1,133円 ) | 在庫品1日目当日出荷可能 |
10,282円 ( 11,310円 ) | 在庫品1日目当日出荷可能 |
1,030円 ( 1,133円 ) | 在庫品1日目当日出荷可能 |
10,282円 ( 11,310円 ) | 在庫品1日目当日出荷可能 |
1,030円 ( 1,133円 ) | 在庫品1日目当日出荷可能 |
10,282円 ( 11,310円 ) | 在庫品1日目当日出荷可能 |
1,030円 ( 1,133円 ) | 在庫品1日目当日出荷可能 |
12,400円 ( 13,640円 ) | 在庫品1日目当日出荷可能 |
1,110円 ( 1,221円 ) | 在庫品1日目当日出荷可能 |
10,711円 ( 11,782円 ) | 在庫品1日目当日出荷可能 |
10,711円 ( 11,782円 ) | 在庫品1日目当日出荷可能 |
1,149円 ( 1,264円 ) | 在庫品1日目当日出荷可能 |
6,720円 ( 7,392円 ) | 在庫品1日目当日出荷可能 |
1,149円 ( 1,264円 ) | 在庫品1日目当日出荷可能 |
6,720円 ( 7,392円 ) | 在庫品1日目当日出荷可能 |
1,222円 ( 1,344円 ) | 在庫品1日目当日出荷可能 |
6,574円 ( 7,231円 ) | 在庫品1日目当日出荷可能 |
1,222円 ( 1,344円 ) | 在庫品1日目当日出荷可能 |
7,515円 ( 8,267円 ) | 在庫品1日目当日出荷可能 |
7,105円 ( 7,816円 ) | 在庫品1日目当日出荷可能 |
1,339円 ( 1,473円 ) | 在庫品1日目当日出荷可能 |
7,993円 ( 8,792円 ) | 在庫品1日目当日出荷可能 |
1,566円 ( 1,723円 ) | 在庫品1日目当日出荷可能 |
5,130円 ( 5,643円 ) | 5日目 |
1,566円 ( 1,723円 ) | 在庫品1日目当日出荷可能 |
5,860円 ( 6,446円 ) | 5日目 |
1,760円 ( 1,936円 ) | 在庫品1日目当日出荷可能 |
5,189円 ( 5,708円 ) | 在庫品1日目当日出荷可能 |
1,760円 ( 1,936円 ) | 在庫品1日目当日出荷可能 |
5,944円 ( 6,538円 ) | 在庫品1日目当日出荷可能 |
2,387円 ( 2,626円 ) | 在庫品1日目当日出荷可能 |
7,804円 ( 8,584円 ) | 5日目 |
2,347円 ( 2,582円 ) | 在庫品1日目当日出荷可能 |
7,016円 ( 7,718円 ) | 5日目 |
1,923円 ( 2,115円 ) | 在庫品1日目当日出荷可能 |
6,724円 ( 7,396円 ) | 在庫品1日目当日出荷可能 |
1,923円 ( 2,115円 ) | 在庫品1日目当日出荷可能 |
8,223円 ( 9,045円 ) | 5日目 |
2,615円 ( 2,877円 ) | 在庫品1日目当日出荷可能 |
2,615円 ( 2,877円 ) | 在庫品1日目当日出荷可能 |
7,793円 ( 8,572円 ) | 5日目 |
2,892円 ( 3,181円 ) | 在庫品1日目当日出荷可能 |
10,537円 ( 11,591円 ) | 在庫品1日目当日出荷可能 |
2,892円 ( 3,181円 ) | 在庫品1日目当日出荷可能 |
11,358円 ( 12,494円 ) | 在庫品1日目当日出荷可能 |
2,988円 ( 3,287円 ) | 在庫品1日目当日出荷可能 |
2,988円 ( 3,287円 ) | 在庫品1日目当日出荷可能 |
10,537円 ( 11,591円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
スミチューブAタイプ熱収縮チューブです。
黒、透明の2色があります。
ご注意
- カタログ記載の内径サイズ（呼称サイズ）は、
チューブの折径（扁平に折りたたんだ幅）ではなく、
すべて円形状での直径を意味します。
【ココが特長】
●φ2.1mm～φ20.4mmまで幅広いラインナップチューブ色も黒、透明2色から選択できます。
●長さは全種類、使いやすい1m定尺とコストパフォーマンスが優れた巻物から選択可能
●住友電工ファインポリマーのスミチューブAです。
●φ2.1mm～φ20.4mmまで幅広いラインナップチューブ色も黒、透明2色から選択できます。
●長さは全種類、使いやすい1m定尺とコストパフォーマンスが優れた巻物から選択可能
●住友電工ファインポリマーのスミチューブAです。
カタログ
商品担当おすすめ
熱収縮チューブ（汎用）のレビュー
金属同士の折衝音対策に使用している。
5
5.02017/10/17
金属棒の表面に挿入し加熱収縮させて一種のコーティングでこの棒に
穴の開いた金属板との金属音を低下させるのが目的で使用して...もっと読む
2人が参考にしています。
配線
5
5.02018/12/17
電子部品の端子実装後、熱収縮チューブを使用して保護しています。
リール巻と違い少量のメートル本数の購入が可能のため
コス...もっと読む
1人が参考にしています。
電線被覆
5
5.02018/04/24
特に問題なく使用できています。
少量での購入が出来るので助かっています。
1人が参考にしています。
修理
5
5.02018/04/24
常備品として非常にリーズナブルで使いやすい種類が丁度良く使いたい時にサイズが揃っているとたいへん重宝します。
1人が参考にしています。
ハーネス製作
5
5.02017/06/23
１ｍの品を５本から、送料無料で購入できるのがありがたいです。
いつも利用させていただいていますが、不良品等に当たったこと...もっと読む
1人が参考にしています。
