NAUL1283／NAUL1284 UL対応
- 通常単価(税別)
- 799円～403,200円
- 税込単価
- 879円～443,520円
通常出荷日：1日目一部当日出荷可能
600V 海外規格電線。1m単位より購入可。国内規格の600V定格電線（IV、KIV） に比べ耐熱性に...
詳細を確認- 【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
［在庫限り販売終了品］はこちら
※代替品シリーズ 耐熱ビニル電線 AWM1283/TEW（UL1283）シリーズ もしくは 耐熱ビニル電線 AWM1284/TEW（UL1284）シリーズから仕様差異をご確認ください。 - 本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品は耐熱ビニル電線 AWM1283/TEWシリーズ、耐熱ビニル電線 AWM1284/TEWシリーズになります。
現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。
未確定：候補が2,917型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
概要仕様
| 使用温度範囲 | 0～105℃ |
| 取得規格 | ULAWM1283・ULAWM1284 |
| 曲げ半径 | 仕上外径×6倍（固定部のみ） |
| 型番 | AWGサイズ | 色 | 指定長（m） | 導体 | ビニル 絶縁体厚さ （mm） | 仕上外径 約（mm） | 最大導体抵抗 Ω/km（20℃） | 試験電圧 V/分 | 絶縁抵抗 MΩkm以上 （20℃） | 許容電流 A（30℃） | 概算質量 kg/km | |
| 構成 （本/mm） | 外径 （mm） | |||||||||||
| NAUL1283 | 8*（8.0mm2） | W（白）・BK（黒） R（赤）・BE（青） GN（緑） GY（緑/黄・ｽﾄﾚｰﾄ） | 1～153m （指定1m単位） | 55/0.45 | 3.9 | 1.65 | 7.2 | 2.19 | 2000 | 40 | 66 | 120 |
| 6*（14mm2） | 87/0.45 | 4.8 | 1.65 | 8.1 | 1.38 | 40 | 87 | 175 | ||||
| 4*（22mm2） | 7/20/0.45 | 7.0 | 1.65 | 10.3 | 0.865 | 30 | 117 | 275 | ||||
| 2*（34mm2） | 7/31/0.45 | 8.7 | 1.65 | 12.0 | 0.554 | 30 | 158 | 400 | ||||
| NAUL1284 | 1*（43mm2） | BK（黒） | 7/39/0.45 | 9.7 | 2.2 | 14.1 | 0.432 | 2500 | 30 | 185 | 525 | |
| 1-0*（54mm2） | 19/18/045 | 11.0 | 2.2 | 15.4 | 0.342 | 30 | 214 | 640 | ||||
| 2-0*（69mm2） | 19/23/0.45 | 12.5 | 2.2 | 16.9 | 0.272 | 30 | 251 | 795 | ||||
| 3-0*（87mm2） | 19/29/0.45 | 14.0 | 2.2 | 18.4 | 0.215 | 30 | 291 | 980 | ||||
| 4-0*（108mm2） | 19/36/0.45 | 15.6 | 2.2 | 20.0 | 0.177 | 20 | 340 | 1195 | ||||
※ケーブル・電線のシース（外被部分）の外径サイズについては、上記表中の“仕上外径”の項目をご参照ください。
※GY （緑／黄・ｽﾄﾚｰﾄ）は、緑色線芯に黄色色帯（約30％保持）を施したものです。
構造 | 電流減少係数
周囲温度30℃以上の場合は、上の電流減少係数を許容電流に乗じます。 （例）NAUL1283、AWG8で周囲温度が40℃の場合の許容電流値 80×0.93＝74.4（A） |
型番リスト
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,937円 ( 2,131円 ) | 1日目 |
3,874円 ( 4,261円 ) | 1日目 |
5,812円 ( 6,393円 ) | 1日目 |
7,749円 ( 8,524円 ) | 1日目 |
9,686円 ( 10,655円 ) | 1日目 |
11,623円 ( 12,785円 ) | 1日目 |
13,560円 ( 14,916円 ) | 1日目 |
15,498円 ( 17,048円 ) | 1日目 |
17,435円 ( 19,179円 ) | 1日目 |
19,372円 ( 21,309円 ) | 1日目 |
21,309円 ( 23,440円 ) | 1日目 |
23,246円 ( 25,571円 ) | 1日目 |
25,184円 ( 27,702円 ) | 1日目 |
27,121円 ( 29,833円 ) | 1日目 |
29,058円 ( 31,964円 ) | 1日目 |
30,995円 ( 34,095円 ) | 1日目 |
32,932円 ( 36,225円 ) | 1日目 |
34,870円 ( 38,357円 ) | 1日目 |
36,807円 ( 40,488円 ) | 1日目 |
38,744円 ( 42,618円 ) | 1日目 |
40,681円 ( 44,749円 ) | 1日目 |
42,618円 ( 46,880円 ) | 1日目 |
44,556円 ( 49,012円 ) | 1日目 |
46,493円 ( 51,142円 ) | 1日目 |
48,430円 ( 53,273円 ) | 1日目 |
50,367円 ( 55,404円 ) | 1日目 |
52,304円 ( 57,534円 ) | 1日目 |
54,241円 ( 59,665円 ) | 1日目 |
56,179円 ( 61,797円 ) | 1日目 |
58,116円 ( 63,928円 ) | 1日目 |
60,053円 ( 66,058円 ) | 1日目 |
61,990円 ( 68,189円 ) | 1日目 |
63,927円 ( 70,320円 ) | 1日目 |
65,865円 ( 72,452円 ) | 1日目 |
67,802円 ( 74,582円 ) | 1日目 |
69,739円 ( 76,713円 ) | 1日目 |
71,676円 ( 78,844円 ) | 1日目 |
73,613円 ( 80,974円 ) | 1日目 |
75,551円 ( 83,106円 ) | 1日目 |
77,488円 ( 85,237円 ) | 1日目 |
79,425円 ( 87,368円 ) | 1日目 |
81,362円 ( 89,498円 ) | 1日目 |
83,299円 ( 91,629円 ) | 1日目 |
85,237円 ( 93,761円 ) | 1日目 |
87,174円 ( 95,891円 ) | 1日目 |
89,111円 ( 98,022円 ) | 1日目 |
91,048円 ( 100,153円 ) | 1日目 |
92,985円 ( 102,284円 ) | 1日目 |
94,923円 ( 104,415円 ) | 1日目 |
88,704円 ( 97,574円 ) | 1日目 |
90,478円 ( 99,526円 ) | 1日目 |
92,252円 ( 101,477円 ) | 1日目 |
94,026円 ( 103,429円 ) | 1日目 |
95,800円 ( 105,380円 ) | 1日目 |
97,574円 ( 107,331円 ) | 1日目 |
99,348円 ( 109,283円 ) | 1日目 |
101,122円 ( 111,234円 ) | 1日目 |
102,896円 ( 113,186円 ) | 1日目 |
104,670円 ( 115,137円 ) | 1日目 |
106,444円 ( 117,088円 ) | 1日目 |
詳細情報
基本情報
600V 海外規格電線。1m単位より購入可。国内規格の600V定格電線（IV、KIV） に比べ耐熱性に優れています
ご注意
- 【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
［在庫限り販売終了品］はこちら
※代替品シリーズ 耐熱ビニル電線 AWM1283/TEW（UL1283）シリーズ もしくは 耐熱ビニル電線 AWM1284/TEW（UL1284）シリーズから仕様差異をご確認ください。 - 本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品は耐熱ビニル電線 AWM1283/TEWシリーズ、耐熱ビニル電線 AWM1284/TEWシリーズになります。
現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。
【ご注意】
・ご注文の際に、指定長と数量を混同されないようご注意ください
・GY （緑／黄）は、緑色線芯に黄色色帯（約30％保持）を施したものです
・この商品は「ULトレーサビリティプログラム／プロセスト・ワイヤ」に対応しております
電気用品安全法を取得しておりません。
・ご注文の際に、指定長と数量を混同されないようご注意ください
・GY （緑／黄）は、緑色線芯に黄色色帯（約30％保持）を施したものです
・この商品は「ULトレーサビリティプログラム／プロセスト・ワイヤ」に対応しております
電気用品安全法を取得しておりません。

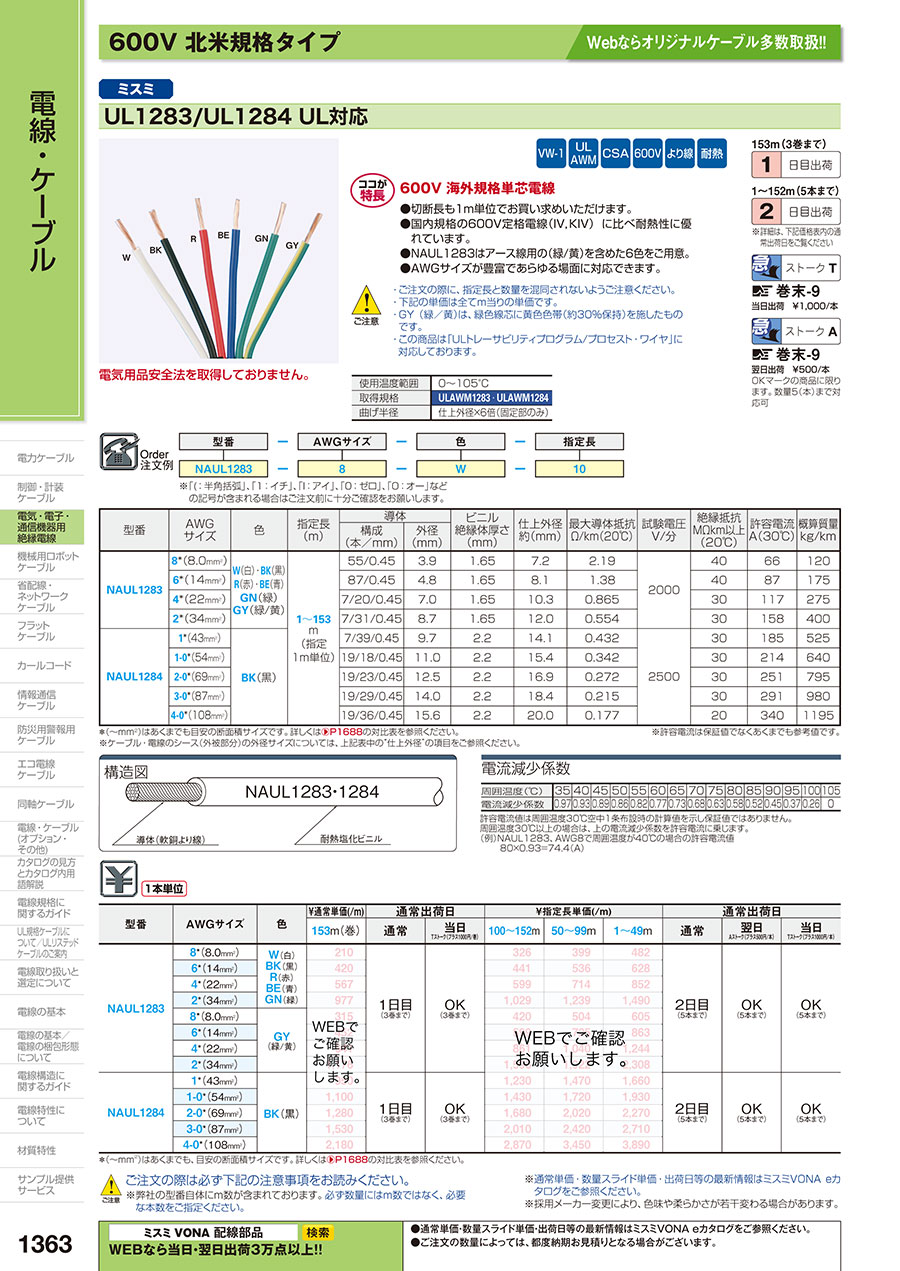

カタログ
