可動用同軸ケーブル 50/75Ω

通常単価(税別): 8,631円～55,016円

税込単価: 9,494円～60,518円

通常出荷日：在庫品1日目当日出荷可能

屈曲特性に優れた可動用タイプ。屈曲試験において、NA3C2VRは26万回以上、NARG58Rは44万回...

詳細を確認

4.64.6

本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。

未確定：候補が200型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

規格表

型番	−	指定長
NA3C2VR	−	10

※「（：半角括弧」、「1：イチ」、「I：アイ」、「0：ゼロ」、「O：オー」などの
記号が含まれる場合はご注文前に十分ご確認をお願いします。

仕様

型番

指定長

内部導体

絶縁体

外部導体1

シース

概算質量
kg/km

材質

構成
本/mm

外径
約mm

材質

外径
約mm

材質

素線径
mm

外径
約mm

材質

厚さ
mm

外径
約mm

NA3C2VR

1〜100m
（指定1m単位）

軟銅線

19/0.1

0.5

ボリエチレン

3.1

軟銅線

0.14

3.8

PVC

0.8

5.4±0.5

NARG58R

すずめっき軟銅線

19/0.18

0.9

ボリエチレン

2.9

すずめっき軟銅線

0.13

3.6

PVC

0.7

4.95±0.15

使用温度範囲	-10〜60℃
曲げ半径	仕上外径×8（固定部のみ）

概要仕様

構造

シース色（塩化ビニル）は濃紺色となります。

電気特性

型番

特性インビー
ダンス
（Ω）

標準減衰量（単位 dB/km）

電気的特性

ケーブル種類

用途

1MHz

10MHz

30MHz

200MHz

400MHz

900MHz

2000MHz

内部導体抵抗
Ω/km（20℃）

絶縁抵抗

試験電圧

NA3C2VR

75±3

227

125

1000MΩ
以上

1000V

3C-2V

TV用等

NARG58R

50±3

356

546

960

40.7

1000V

RG-58AU

無線・計測用等

屈曲試験データ

型番	測定項目	屈曲回数
		初期	100,000回	200,000回	264,546回	300,000回	400,000回	446,300回
NA3C2VR	特性インビーダンス（10MHz）	75.1	75.1	75.1	断線	-
	減衰量（10MHz）	0.44	0.44	0.44
NARG58R	特性インビーダンス（10MHz）	49.9	50.0	49.9	49.9	49.9	50.0	断線
	減衰量（10MHz）	0.47	0.44	0.45	0.43	0.43	0.44
※単位特性インビーダンス（Ω）、減衰量（dB/km）					試験条件 1）曲率半径（R）：40mm 2）荷重（W）：5N		3）曲げ速度：40回/分（左右往復で1回とカウントする。） 4）ケーブル長：10m

型番リスト

表示件数

型番

仕上り外径

(mm)

全長

(m)

RoHS2（10物質）?

最小発注数量

5.4±0.5	1	対応	1個
5.4±0.5	2	対応	1個
5.4±0.5	3	対応	1個
5.4±0.5	4	対応	1個
5.4±0.5	5	対応	1個
5.4±0.5	6	対応	1個
5.4±0.5	7	対応	1個
5.4±0.5	8	対応	1個
5.4±0.5	9	対応	1個
5.4±0.5	10	対応	1個
5.4±0.5	11	対応	1個
5.4±0.5	12	対応	1個
5.4±0.5	13	対応	1個
5.4±0.5	14	対応	1個
5.4±0.5	15	対応	1個
5.4±0.5	16	対応	1個
5.4±0.5	17	対応	1個
5.4±0.5	18	対応	1個
5.4±0.5	19	対応	1個
5.4±0.5	20	対応	1個
5.4±0.5	21	対応	1個
5.4±0.5	22	対応	1個
5.4±0.5	23	対応	1個
5.4±0.5	24	対応	1個
5.4±0.5	25	対応	1個
5.4±0.5	26	対応	1個
5.4±0.5	27	対応	1個
5.4±0.5	28	対応	1個
5.4±0.5	29	対応	1個
5.4±0.5	30	対応	1個
5.4±0.5	31	対応	1個
5.4±0.5	32	対応	1個
5.4±0.5	33	対応	1個
5.4±0.5	34	対応	1個
5.4±0.5	35	対応	1個
5.4±0.5	36	対応	1個
5.4±0.5	37	対応	1個
5.4±0.5	38	対応	1個
5.4±0.5	39	対応	1個
5.4±0.5	40	対応	1個
5.4±0.5	41	対応	1個
5.4±0.5	42	対応	1個
5.4±0.5	43	対応	1個
5.4±0.5	44	対応	1個
5.4±0.5	45	対応	1個
5.4±0.5	46	対応	1個
5.4±0.5	47	対応	1個
5.4±0.5	48	対応	1個
5.4±0.5	49	対応	1個
5.4±0.5	50	対応	1個
5.4±0.5	51	対応	1個
5.4±0.5	52	対応	1個
5.4±0.5	53	対応	1個
5.4±0.5	54	対応	1個
5.4±0.5	55	対応	1個
5.4±0.5	56	対応	1個
5.4±0.5	57	対応	1個
5.4±0.5	58	対応	1個
5.4±0.5	59	対応	1個
5.4±0.5	60	対応	1個

通常単価(税別) (税込単価)	通常出荷日

8,631円 ( 9,494円 )	在庫品1日目当日出荷可能
8,631円 ( 9,494円 )	在庫品1日目当日出荷可能
8,631円 ( 9,494円 )	在庫品1日目当日出荷可能
8,631円 ( 9,494円 )	在庫品1日目当日出荷可能
8,631円 ( 9,494円 )	在庫品1日目当日出荷可能
11,301円 ( 12,431円 )	在庫品1日目当日出荷可能
11,301円 ( 12,431円 )	在庫品1日目当日出荷可能
11,301円 ( 12,431円 )	在庫品1日目当日出荷可能
11,301円 ( 12,431円 )	在庫品1日目当日出荷可能
11,301円 ( 12,431円 )	在庫品1日目当日出荷可能
12,431円 ( 13,674円 )	在庫品1日目当日出荷可能
13,559円 ( 14,915円 )	在庫品1日目当日出荷可能
14,691円 ( 16,160円 )	在庫品1日目当日出荷可能
15,821円 ( 17,403円 )	在庫品1日目当日出荷可能
16,951円 ( 18,646円 )	在庫品1日目当日出荷可能
18,080円 ( 19,888円 )	在庫品1日目当日出荷可能
19,210円 ( 21,131円 )	在庫品1日目当日出荷可能
20,342円 ( 22,376円 )	在庫品1日目当日出荷可能
21,471円 ( 23,618円 )	在庫品1日目当日出荷可能
11,570円 ( 12,727円 )	在庫品1日目当日出荷可能
11,963円 ( 13,159円 )	在庫品1日目当日出荷可能
12,533円 ( 13,786円 )	在庫品1日目当日出荷可能
16,855円 ( 18,541円 )	在庫品1日目当日出荷可能
13,671円 ( 15,038円 )	在庫品1日目当日出荷可能
14,422円 ( 15,864円 )	在庫品1日目当日出荷可能
14,811円 ( 16,292円 )	在庫品1日目当日出荷可能
15,382円 ( 16,920円 )	在庫品1日目当日出荷可能
15,951円 ( 17,546円 )	在庫品1日目当日出荷可能
16,522円 ( 18,174円 )	在庫品1日目当日出荷可能
17,091円 ( 18,800円 )	在庫品1日目当日出荷可能
17,659円 ( 19,425円 )	在庫品1日目当日出荷可能
18,230円 ( 20,053円 )	在庫品1日目当日出荷可能
18,799円 ( 20,679円 )	在庫品1日目当日出荷可能
19,370円 ( 21,307円 )	在庫品1日目当日出荷可能
19,939円 ( 21,933円 )	在庫品1日目当日出荷可能
20,510円 ( 22,561円 )	在庫品1日目当日出荷可能
21,080円 ( 23,188円 )	在庫品1日目当日出荷可能
21,646円 ( 23,811円 )	在庫品1日目当日出荷可能
22,216円 ( 24,438円 )	在庫品1日目当日出荷可能
22,786円 ( 25,065円 )	在庫品1日目当日出荷可能
23,356円 ( 25,692円 )	在庫品1日目当日出荷可能
23,927円 ( 26,320円 )	在庫品1日目当日出荷可能
24,496円 ( 26,946円 )	在庫品1日目当日出荷可能
25,067円 ( 27,574円 )	在庫品1日目当日出荷可能
25,635円 ( 28,199円 )	在庫品1日目当日出荷可能
26,204円 ( 28,824円 )	在庫品1日目当日出荷可能
26,775円 ( 29,453円 )	在庫品1日目当日出荷可能
27,344円 ( 30,078円 )	在庫品1日目当日出荷可能
27,915円 ( 30,707円 )	在庫品1日目当日出荷可能
23,968円 ( 26,365円 )	在庫品1日目当日出荷可能
24,448円 ( 26,893円 )	在庫品1日目当日出荷可能
24,928円 ( 27,421円 )	在庫品1日目当日出荷可能
25,406円 ( 27,947円 )	在庫品1日目当日出荷可能
25,886円 ( 28,475円 )	在庫品1日目当日出荷可能
26,365円 ( 29,002円 )	在庫品1日目当日出荷可能
26,845円 ( 29,530円 )	在庫品1日目当日出荷可能
27,322円 ( 30,054円 )	在庫品1日目当日出荷可能
27,802円 ( 30,582円 )	在庫品1日目当日出荷可能
28,280円 ( 31,108円 )	在庫品1日目当日出荷可能
28,760円 ( 31,636円 )	在庫品1日目当日出荷可能

基本情報

基本情報

屈曲特性に優れた可動用タイプ。屈曲試験において、NA3C2VRは26万回以上、NARG58Rは44万回以上まで耐えることが可能な同軸ケーブルです。

ご注意

本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。

【ご注意】
・ご注文の際に、指定長と数量を混同されないようにご注意ください。
・電気用品安全法を取得しておりません。
・屈曲試験データは実測値であり、保証値ではありません。
電気用品安全法を取得しておりません。

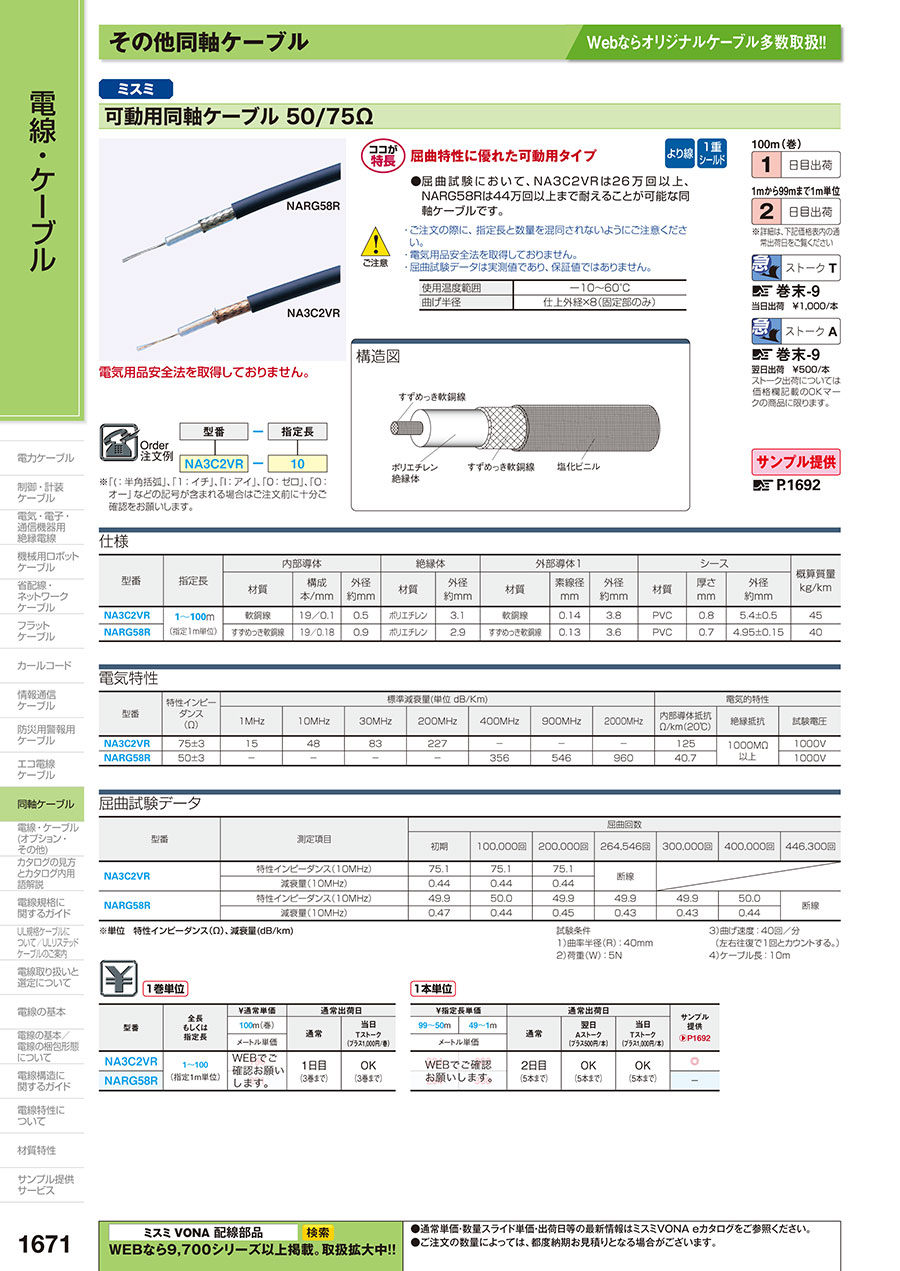

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
