ミスミ

NA28WSB UL　300V　二重シールド

通常単価(税別): 1,947円～128,040円

税込単価: 2,142円～140,844円

通常出荷日：在庫品1日目当日出荷可能

300V　ULAWM2464規格対応ケーブル。アルミ箔テープ＋編組シールドの一括2重シールドを使用して...

詳細を確認

55.0

本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品はNA3VCSB UL規格シールド付となります。現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。

よく一緒に見られています

ミスミ

SS300CMSB CM（UL LISTED規格・NEPA対応）細径シールド付

通常価格(税別)： 811円 (税込価格：892円)

通常出荷日：在庫品1日目

よく一緒に見られています

ミスミ

SS30WS UL対応 2重シールド

通常価格(税別)： 1,323円 (税込価格：1,455円)

通常出荷日：在庫品1日目

未確定：候補が700型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

型式表示方法

型番	−	対数	−	指定長
NA28WSB	−	1P	−	10

※「(：半角括弧」、「1：イチ」、「I：アイ：」、「0：ゼロ」、「O：オー」などの記号が含まれる場合はご注文前に十分ご確認をお願いします。

概要仕様

シース色	ネイビー
使用温度範囲	-10～80℃
取得規格	ULAWM2464
曲げ半径	仕上外径×8倍（固定部のみ）

仕様

型番

AWG
サイズ

対数
1P=2芯

指定長
（m）

導体

絶縁
厚さ
（mm）

対より
外径
約（mm）

シールド部
（テープ）
厚さ（mm）

シールド部
（編組）
厚さ（mm）

シールド部
（編組）
密度（%）

シース
厚さ
（mm）

仕上
外径
（mm）

電気的特性

概算
質量
kg/km

サン
プル
提供

構成
本/mm

外径　
約（mm）

導体
抵抗
（20℃）

絶縁
特性
MΩkm
（20℃）

試験
電圧
V/分

許容
電流
A
（30℃）

NA28WSB

28
*（0.08mm²）

1～100
（指定
1m
単位）

7/0.127
（すずめっき）

0.38

0.33

2.1

0.05

0.3

0.81

4.5

229以下

10以上

AC
1500

4.0

◎

3.3

◎

6.3

2.8

◎

7.5

2.3

◎

8.3

1.9

◎

13P

9.9

1.6

100

◎

20P

11.7

1.4

160

◎

*（～mm²）はあくまでも、目安の断面積サイズです。詳しくは→P1688の対比表をご参照下さい。
※ケーブル・電線のシース（外被部分）外径サイズについては、上記表中の"仕上外径"の項目をご参照下さい。

※許容電流値はあくまでも参考値であって保証値ではありません。

構造概略

構造

導体	すずめっき軟銅より線
絶縁体	耐熱ビニル
より合わせ	対より
遮蔽	アルミ箔テープ+編組シールド
シース	耐熱ビニルシース/つや消し

※円内の番号は線心識別表の
対No.を表します。
※ケーブルを丸く仕上げるため、
必要により介在が入ります。

電流減少係数

線芯識別表

周囲温度（℃）	30以下	40	50	60	70
電流減少係数	1.00	0.89	0.77	0.63	0.45

許容電流値は周囲温度30℃空中1条布設時の計算値を示し保証値ではありません。
周囲温度30℃以上の場合は、上の電流減少係数を許容電流に乗じます。
（例）AWG28の2芯で周囲温度が30℃の場合の許容電流値4×0.89=3.56（A）

対No.	絶縁体の色	ドットマーク	ドットマーク色		対No.	絶縁体の色	ドットマーク	ドットマーク色
対No.	絶縁体の色	ドットマーク	第1線芯	第2線芯	対No.	絶縁体の色	ドットマーク	第1線芯	第2線芯
1	橙	■	黒	赤	11	橙	■■■	黒	赤
2	灰	■	黒	赤	12	灰	■■■	黒	赤
3	白	■	黒	赤	13	白	■■■	黒	赤
4	黄	■	黒	赤	14	黄	■■■	黒	赤
5	桃	■	黒	赤	15	桃	■■■	黒	赤
6	橙	■■	黒	赤	16	橙	■■■■	黒	赤
7	灰	■■	黒	赤	17	灰	■■■■	黒	赤
8	白	■■	黒	赤	18	白	■■■■	黒	赤
9	黄	■■	黒	赤	19	黄	■■■■	黒	赤
10	桃	■■	黒	赤	20	桃	■■■■	黒	赤

型番リスト

表示件数

...

型番

対数

仕上がり外径

(mm)

全長

(m)

RoHS2（10物質）?

最小発注数量

1P	4.5	1	対応	1個
1P	4.5	2	対応	1個
1P	4.5	3	対応	1個
1P	4.5	4	対応	1個
1P	4.5	5	対応	1個
1P	4.5	6	対応	1個
1P	4.5	7	対応	1個
1P	4.5	8	対応	1個
1P	4.5	9	対応	1個
1P	4.5	10	対応	1個
1P	4.5	11	対応	1個
1P	4.5	12	対応	1個
1P	4.5	13	対応	1個
1P	4.5	14	対応	1個
1P	4.5	15	対応	1個
1P	4.5	16	対応	1個
1P	4.5	17	対応	1個
1P	4.5	18	対応	1個
1P	4.5	19	対応	1個
1P	4.5	20	対応	1個
1P	4.5	21	対応	1個
1P	4.5	22	対応	1個
1P	4.5	23	対応	1個
1P	4.5	24	対応	1個
1P	4.5	25	対応	1個
1P	4.5	26	対応	1個
1P	4.5	27	対応	1個
1P	4.5	28	対応	1個
1P	4.5	29	対応	1個
1P	4.5	30	対応	1個
1P	4.5	31	対応	1個
1P	4.5	32	対応	1個
1P	4.5	33	対応	1個
1P	4.5	34	対応	1個
1P	4.5	35	対応	1個
1P	4.5	36	対応	1個
1P	4.5	37	対応	1個
1P	4.5	38	対応	1個
1P	4.5	39	対応	1個
1P	4.5	40	対応	1個
1P	4.5	41	対応	1個
1P	4.5	42	対応	1個
1P	4.5	43	対応	1個
1P	4.5	44	対応	1個
1P	4.5	45	対応	1個
1P	4.5	46	対応	1個
1P	4.5	47	対応	1個
1P	4.5	48	対応	1個
1P	4.5	49	対応	1個
1P	4.5	50	対応	1個
1P	4.5	51	対応	1個
1P	4.5	52	対応	1個
1P	4.5	53	対応	1個
1P	4.5	54	対応	1個
1P	4.5	55	対応	1個
1P	4.5	56	対応	1個
1P	4.5	57	対応	1個
1P	4.5	58	対応	1個
1P	4.5	59	対応	1個
1P	4.5	60	対応	1個

通常単価(税別) (税込単価)	通常出荷日

1,947円 ( 2,142円 )	在庫品1日目当日出荷可能
1,947円 ( 2,142円 )	在庫品1日目当日出荷可能
1,947円 ( 2,142円 )	在庫品1日目当日出荷可能
1,947円 ( 2,142円 )	在庫品1日目当日出荷可能
1,947円 ( 2,142円 )	在庫品1日目当日出荷可能
3,943円 ( 4,337円 )	在庫品1日目当日出荷可能
3,943円 ( 4,337円 )	在庫品1日目当日出荷可能
3,943円 ( 4,337円 )	在庫品1日目当日出荷可能
3,943円 ( 4,337円 )	在庫品1日目当日出荷可能
3,943円 ( 4,337円 )	在庫品1日目当日出荷可能
4,337円 ( 4,771円 )	在庫品1日目当日出荷可能
4,731円 ( 5,204円 )	在庫品1日目当日出荷可能
5,126円 ( 5,639円 )	在庫品1日目当日出荷可能
5,520円 ( 6,072円 )	在庫品1日目当日出荷可能
5,914円 ( 6,505円 )	在庫品1日目当日出荷可能
6,309円 ( 6,940円 )	在庫品1日目当日出荷可能
6,703円 ( 7,373円 )	在庫品1日目当日出荷可能
7,097円 ( 7,807円 )	在庫品1日目当日出荷可能
7,491円 ( 8,240円 )	在庫品1日目当日出荷可能
7,886円 ( 8,675円 )	在庫品1日目当日出荷可能
6,440円 ( 7,084円 )	在庫品1日目当日出荷可能
6,747円 ( 7,422円 )	在庫品1日目当日出荷可能
7,053円 ( 7,758円 )	在庫品1日目当日出荷可能
7,360円 ( 8,096円 )	在庫品1日目当日出荷可能
7,667円 ( 8,434円 )	在庫品1日目当日出荷可能
7,973円 ( 8,770円 )	在庫品1日目当日出荷可能
8,280円 ( 9,108円 )	在庫品1日目当日出荷可能
8,587円 ( 9,446円 )	在庫品1日目当日出荷可能
8,893円 ( 9,782円 )	在庫品1日目当日出荷可能
9,200円 ( 10,120円 )	在庫品1日目当日出荷可能
9,507円 ( 10,458円 )	在庫品1日目当日出荷可能
9,813円 ( 10,794円 )	在庫品1日目当日出荷可能
10,120円 ( 11,132円 )	在庫品1日目当日出荷可能
10,427円 ( 11,470円 )	在庫品1日目当日出荷可能
10,733円 ( 11,806円 )	在庫品1日目当日出荷可能
11,040円 ( 12,144円 )	在庫品1日目当日出荷可能
11,347円 ( 12,482円 )	在庫品1日目当日出荷可能
11,653円 ( 12,818円 )	在庫品1日目当日出荷可能
11,960円 ( 13,156円 )	在庫品1日目当日出荷可能
12,267円 ( 13,494円 )	在庫品1日目当日出荷可能
12,573円 ( 13,830円 )	在庫品1日目当日出荷可能
12,880円 ( 14,168円 )	在庫品1日目当日出荷可能
13,187円 ( 14,506円 )	在庫品1日目当日出荷可能
13,493円 ( 14,842円 )	在庫品1日目当日出荷可能
13,800円 ( 15,180円 )	在庫品1日目当日出荷可能
14,107円 ( 15,518円 )	在庫品1日目当日出荷可能
14,413円 ( 15,854円 )	在庫品1日目当日出荷可能
14,720円 ( 16,192円 )	在庫品1日目当日出荷可能
15,027円 ( 16,530円 )	在庫品1日目当日出荷可能
13,800円 ( 15,180円 )	在庫品1日目当日出荷可能
14,076円 ( 15,484円 )	在庫品1日目当日出荷可能
14,352円 ( 15,787円 )	在庫品1日目当日出荷可能
14,628円 ( 16,091円 )	在庫品1日目当日出荷可能
14,904円 ( 16,394円 )	在庫品1日目当日出荷可能
15,180円 ( 16,698円 )	在庫品1日目当日出荷可能
15,456円 ( 17,002円 )	在庫品1日目当日出荷可能
15,732円 ( 17,305円 )	在庫品1日目当日出荷可能
16,008円 ( 17,609円 )	在庫品1日目当日出荷可能
16,284円 ( 17,912円 )	在庫品1日目当日出荷可能
16,560円 ( 18,216円 )	在庫品1日目当日出荷可能

...

基本情報

基本情報

300V　ULAWM2464規格対応ケーブル。アルミ箔テープ＋編組シールドの一括2重シールドを使用しているため、優れたノイズ防止効果が得られます。

ご注意

本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品はNA3VCSB UL規格シールド付となります。現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。

【ご注意】
・ご注文の際に、指定長と数量を混同されないようにご注意ください。
・ 1P＝2芯（ツイストペア）になります。
・耐油性能はありません。
・この商品は「ULトレーサビリティプログラム/プロセスト・ワイヤ」に対応しております。（c-UL未対応）
※採用メーカー変更により、色味や柔らかさが若干変わる場合があります。
電気用品安全法を取得しておりません。

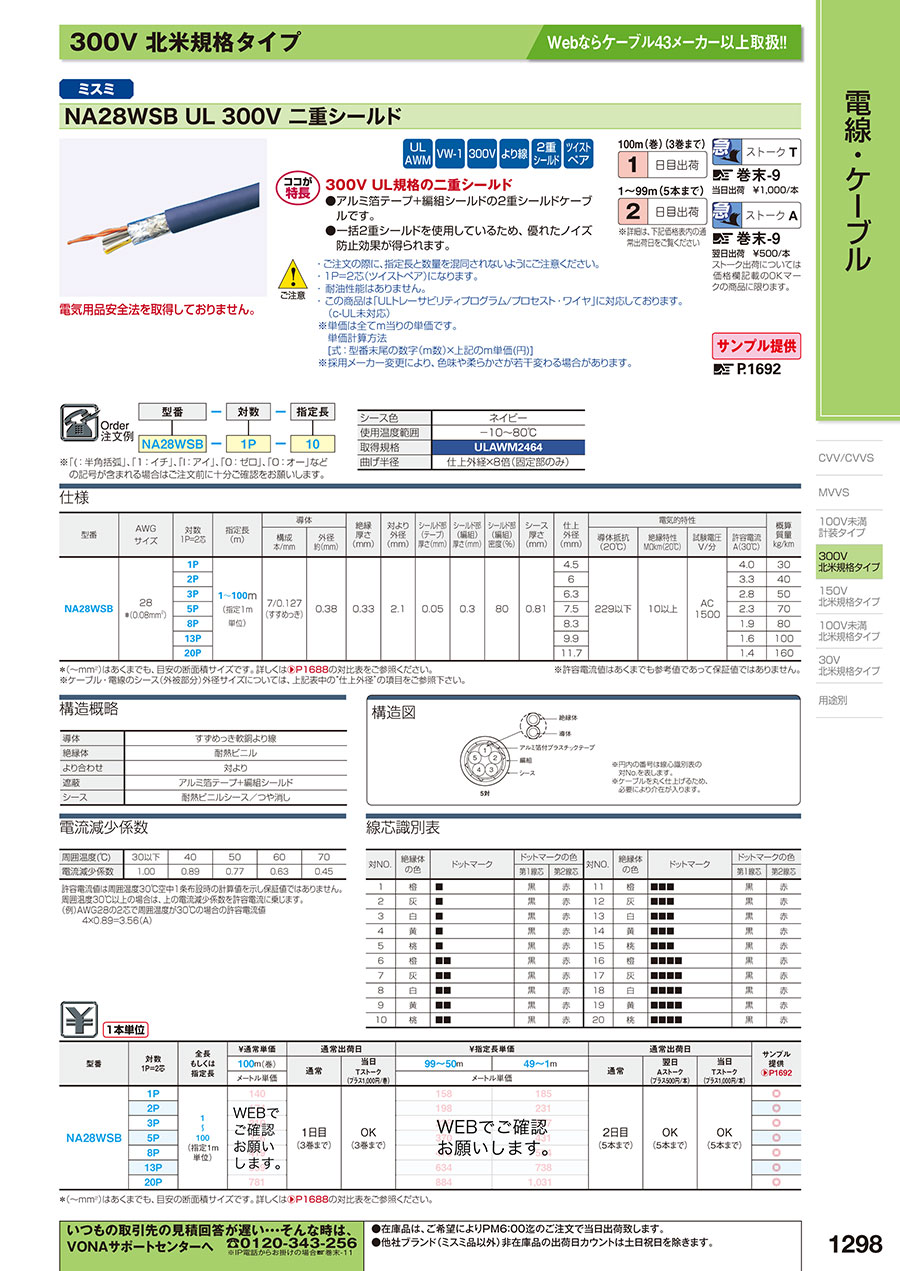

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。
ミスミ
SS300RCM CM（UL LISTED規格・NEPA対応）小径
300V　小径・ロボットケーブル(UL対応)。コストパフォーマンス・柔軟性に優れ、多くのシーンで使いやすいケーブルです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
