NA3CT／NA6CT UL規格固定電源用

通常単価(税別): 5,474円～511,791円

税込単価: 6,021円～562,970円

通常出荷日：在庫品1日目～1日目一部当日出荷可能

UL AWM規格モータ用固定電源ケーブルです。●UL VW-1難燃試験に合格しております

55.0

【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
［在庫限り販売終了品］　は　こちら
※代替品シリーズ　キャブタイヤケーブル VCT から仕様差異をご確認ください。

詳細を確認

よく一緒に見られています

ミスミ

NA3UC UL対応

通常価格(税別)： 3,307円 (税込価格：3,638円)

通常出荷日：在庫品1日目

よく一緒に見られています

ミスミ

NA6UC UL／CSA対応

通常価格(税別)： 4,692円 (税込価格：5,161円)

通常出荷日：在庫品1日目

未確定：候補が1,108型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

概要仕様

仕様

型番	AWGサイズ※1	芯数	指定長（m）	導体識別※2		導体		絶縁厚さ（mm）	線芯外径約（mm）	シース厚さ（mm）	仕上外径（mm）※3	電気的特性				概算質量kg/km	サンプル提供
型番	AWGサイズ※1	芯数	指定長（m）	導体識別※2		構成本/mm	外径約/mm	絶縁厚さ（mm）	線芯外径約（mm）	シース厚さ（mm）	仕上外径（mm）※3	導体抵抗Ω/km（20℃）	絶縁特性MΩkm（20℃）	耐電圧V/分	許容電流A（30℃）※4	概算質量kg/km	サンプル提供
NA6CT （ULAWM2501・600V 105℃）	18（0.75mm²）	4	1～100（指定1m単位）	青白赤YG		34/0.18	1.21	0.85	2.91	1.7	10.5	22.1	50	2000	9	133	◎
	16（1.25mm²）	4		青白赤YG		53/0.18	1.51	0.85	3.21	1.7	11.2	13.9	50	2000	12	164	◎
	14（2mm²）	4		青白赤YG		41/0.26	1.92	0.85	3.62	1.7	13.2	8.75	50	2000	18	210	◎
	14（2mm²）	6		青白赤YG黒黒/白		41/0.26	1.92	0.85	3.62	1.7	14.4	8.75	50	2000	15	291	◎
	12（3.5mm²）	4		青白赤YG		43/0.32	2.42	0.85	4.12	1.7	13.4	5.51	50	2000	23	277	◎
	12（3.5mm²）	6		青白赤YG黒黒/白		43/0.32	2.42	0.85	4.12	1.7	15.9	5.51	50	2000	19	390	◎
	10（5.5mm²）	4		青白赤YG		43/0.40	3.03	0.85	4.73	1.7	14.9	3.46	50	2000	31	371	◎
	8（10mm²）	4		青白赤GY		55/0.45	3.9	1.25	6.4	1.7	18.9	2.14	40	2000	61	615	◎
	6（14mm²）	4		青白赤GY		87/0.45	4.8	1.65	8.1	2.2	24.1	1.34	40	2000	83	1020	◎
NA3CT （ULAWM2517・300V 105℃）	20（0.5mm²）	4		青白赤YG		27/0.16	0.96	0.32	1.6	1	6	36	10	2000	6	49	◎
	20（0.5mm²）	6		青白赤YG黒黒		27/0.16	0.96	0.32	1.6	1	6.9	36	10	2000	5	67	◎
	18（0.75mm²）	4		青白赤YG		34/0.18	1.21	0.35	1.9	0.8	6.3	23.6	10	2000	9	59	◎
型番	複合（AWGサイズX芯数）+（AWGサイズX芯数）		指定長（m）	導体識別		導体		絶縁厚さ（mm）	線芯外径約（mm）	シース厚さ（mm）	仕上外径（mm）	電気的特性				概算質量kg/km	サンプル提供
型番	複合（AWGサイズX芯数）+（AWGサイズX芯数）		指定長（m）	導体識別		構成本/mm	外径約/mm	絶縁厚さ（mm）	線芯外径約（mm）	シース厚さ（mm）	仕上外径（mm）	導体抵抗Ω/km（20℃）	絶縁特性MΩkm（20℃）	耐電圧V/分	許容電流A（30℃）	概算質量kg/km	サンプル提供
NA3CTF-T （ULAWM2517・300V 105℃）	（AWG16X4）+（AWG20X2）		1～100 （指定1m単位）	AWG16	青白赤YG	54/0.18	1.53	0.34	2.2	0.8	7.5	14.7	10	2000	10	102	◎
NA3CTF-T （ULAWM2517・300V 105℃）	（AWG16X4）+（AWG20X2）		1～100 （指定1m単位）	AWG20	黒黒	27/0.16	0.96	0.27	1.5	0.8	7.5	36	10	2000	5	102	◎

※1 （～mm²）はあくまでも、目安の断面積サイズです。詳しくは ⇒P1688 の対比表を参照ください。
※2 NA3CT/6CTの6芯タイプの黒導体のうち1本は識別のため、白のラインを施してあります。
※3 ケーブル・電線のシース（外被部分）の外径サイズについては、上記表中の"仕上外径"の項目をご参照ください。
※4 許容電流はあくまでも参考値で保証値ではありません。

型番リスト

表示件数

...

型番

芯数

(芯)

導体断面積

(mm²)

AWGサイズ

(AWG)

定格電圧

全長

(m)

アース線

仕上り外径

(mm)

RoHS?

最小発注数量

4	0.75	[19～18] 18	[300V] 300V	1	YG（黄/緑）色入り	6.3	10	1個
4	0.75	[19～18] 18	[300V] 300V	2	YG（黄/緑）色入り	6.3	10	1個
4	0.75	[19～18] 18	[300V] 300V	3	YG（黄/緑）色入り	6.3	10	1個
4	0.75	[19～18] 18	[300V] 300V	4	YG（黄/緑）色入り	6.3	10	1個
4	0.75	[19～18] 18	[300V] 300V	5	YG（黄/緑）色入り	6.3	10	1個
4	0.75	[19～18] 18	[300V] 300V	6	YG（黄/緑）色入り	6.3	10	1個
4	0.75	[19～18] 18	[300V] 300V	7	YG（黄/緑）色入り	6.3	10	1個
4	0.75	[19～18] 18	[300V] 300V	8	YG（黄/緑）色入り	6.3	10	1個
4	0.75	[19～18] 18	[300V] 300V	9	YG（黄/緑）色入り	6.3	10	1個
4	0.75	[19～18] 18	[300V] 300V	10	YG（黄/緑）色入り	6.3	10	1個
4	0.75	[19～18] 18	[300V] 300V	11	YG（黄/緑）色入り	6.3	10	1個
4	0.75	[19～18] 18	[300V] 300V	12	YG（黄/緑）色入り	6.3	10	1個
4	0.75	[19～18] 18	[300V] 300V	13	YG（黄/緑）色入り	6.3	10	1個
4	0.75	[19～18] 18	[300V] 300V	14	YG（黄/緑）色入り	6.3	10	1個
4	0.75	[19～18] 18	[300V] 300V	15	YG（黄/緑）色入り	6.3	10	1個
4	0.75	[19～18] 18	[300V] 300V	16	YG（黄/緑）色入り	6.3	10	1個
4	0.75	[19～18] 18	[300V] 300V	17	YG（黄/緑）色入り	6.3	10	1個
4	0.75	[19～18] 18	[300V] 300V	18	YG（黄/緑）色入り	6.3	10	1個
4	0.75	[19～18] 18	[300V] 300V	19	YG（黄/緑）色入り	6.3	10	1個
4	0.75	[19～18] 18	[300V] 300V	20	YG（黄/緑）色入り	6.3	10	1個
4	0.75	[19～18] 18	[300V] 300V	21	YG（黄/緑）色入り	6.3	10	1個
4	0.75	[19～18] 18	[300V] 300V	22	YG（黄/緑）色入り	6.3	10	1個
4	0.75	[19～18] 18	[300V] 300V	23	YG（黄/緑）色入り	6.3	10	1個
4	0.75	[19～18] 18	[300V] 300V	24	YG（黄/緑）色入り	6.3	10	1個
4	0.75	[19～18] 18	[300V] 300V	25	YG（黄/緑）色入り	6.3	10	1個
4	0.75	[19～18] 18	[300V] 300V	26	YG（黄/緑）色入り	6.3	10	1個
4	0.75	[19～18] 18	[300V] 300V	27	YG（黄/緑）色入り	6.3	10	1個
4	0.75	[19～18] 18	[300V] 300V	28	YG（黄/緑）色入り	6.3	10	1個
4	0.75	[19～18] 18	[300V] 300V	29	YG（黄/緑）色入り	6.3	10	1個
4	0.75	[19～18] 18	[300V] 300V	30	YG（黄/緑）色入り	6.3	10	1個
4	0.75	[19～18] 18	[300V] 300V	31	YG（黄/緑）色入り	6.3	10	1個
4	0.75	[19～18] 18	[300V] 300V	32	YG（黄/緑）色入り	6.3	10	1個
4	0.75	[19～18] 18	[300V] 300V	33	YG（黄/緑）色入り	6.3	10	1個
4	0.75	[19～18] 18	[300V] 300V	34	YG（黄/緑）色入り	6.3	10	1個
4	0.75	[19～18] 18	[300V] 300V	35	YG（黄/緑）色入り	6.3	10	1個
4	0.75	[19～18] 18	[300V] 300V	36	YG（黄/緑）色入り	6.3	10	1個
4	0.75	[19～18] 18	[300V] 300V	37	YG（黄/緑）色入り	6.3	10	1個
4	0.75	[19～18] 18	[300V] 300V	38	YG（黄/緑）色入り	6.3	10	1個
4	0.75	[19～18] 18	[300V] 300V	39	YG（黄/緑）色入り	6.3	10	1個
4	0.75	[19～18] 18	[300V] 300V	40	YG（黄/緑）色入り	6.3	10	1個
4	0.75	[19～18] 18	[300V] 300V	41	YG（黄/緑）色入り	6.3	10	1個
4	0.75	[19～18] 18	[300V] 300V	42	YG（黄/緑）色入り	6.3	10	1個
4	0.75	[19～18] 18	[300V] 300V	43	YG（黄/緑）色入り	6.3	10	1個
4	0.75	[19～18] 18	[300V] 300V	44	YG（黄/緑）色入り	6.3	10	1個
4	0.75	[19～18] 18	[300V] 300V	45	YG（黄/緑）色入り	6.3	10	1個
4	0.75	[19～18] 18	[300V] 300V	46	YG（黄/緑）色入り	6.3	10	1個
4	0.75	[19～18] 18	[300V] 300V	47	YG（黄/緑）色入り	6.3	10	1個
4	0.75	[19～18] 18	[300V] 300V	48	YG（黄/緑）色入り	6.3	10	1個
4	0.75	[19～18] 18	[300V] 300V	49	YG（黄/緑）色入り	6.3	10	1個
4	0.75	[19～18] 18	[300V] 300V	50	YG（黄/緑）色入り	6.3	10	1個
4	0.75	[19～18] 18	[300V] 300V	51	YG（黄/緑）色入り	6.3	10	1個
4	0.75	[19～18] 18	[300V] 300V	52	YG（黄/緑）色入り	6.3	10	1個
4	0.75	[19～18] 18	[300V] 300V	53	YG（黄/緑）色入り	6.3	10	1個
4	0.75	[19～18] 18	[300V] 300V	54	YG（黄/緑）色入り	6.3	10	1個
4	0.75	[19～18] 18	[300V] 300V	55	YG（黄/緑）色入り	6.3	10	1個
4	0.75	[19～18] 18	[300V] 300V	56	YG（黄/緑）色入り	6.3	10	1個
4	0.75	[19～18] 18	[300V] 300V	57	YG（黄/緑）色入り	6.3	10	1個
4	0.75	[19～18] 18	[300V] 300V	58	YG（黄/緑）色入り	6.3	10	1個
4	0.75	[19～18] 18	[300V] 300V	59	YG（黄/緑）色入り	6.3	10	1個
4	0.75	[19～18] 18	[300V] 300V	60	YG（黄/緑）色入り	6.3	10	1個

通常単価(税別) (税込単価)	通常出荷日

7,319円 ( 8,051円 )	1日目
7,319円 ( 8,051円 )	1日目
7,319円 ( 8,051円 )	1日目
7,319円 ( 8,051円 )	1日目
7,319円 ( 8,051円 )	1日目
7,718円 ( 8,490円 )	1日目
9,004円 ( 9,904円 )	1日目
10,290円 ( 11,319円 )	1日目
11,577円 ( 12,735円 )	1日目
12,863円 ( 14,149円 )	1日目
13,733円 ( 15,106円 )	1日目
14,981円 ( 16,479円 )	1日目
16,230円 ( 17,853円 )	1日目
17,478円 ( 19,226円 )	1日目
18,727円 ( 20,600円 )	1日目
19,976円 ( 21,974円 )	1日目
21,224円 ( 23,346円 )	1日目
22,472円 ( 24,719円 )	1日目
23,720円 ( 26,092円 )	1日目
24,970円 ( 27,467円 )	1日目
26,218円 ( 28,840円 )	1日目
27,466円 ( 30,213円 )	1日目
28,714円 ( 31,585円 )	1日目
29,963円 ( 32,959円 )	1日目
31,211円 ( 34,332円 )	1日目
32,460円 ( 35,706円 )	1日目
33,709円 ( 37,080円 )	1日目
34,957円 ( 38,453円 )	1日目
36,205円 ( 39,826円 )	1日目
37,453円 ( 41,198円 )	1日目
38,702円 ( 42,572円 )	1日目
39,951円 ( 43,946円 )	1日目
41,199円 ( 45,319円 )	1日目
42,448円 ( 46,693円 )	1日目
43,696円 ( 48,066円 )	1日目
44,944円 ( 49,438円 )	1日目
46,193円 ( 50,812円 )	1日目
47,442円 ( 52,186円 )	1日目
48,690円 ( 53,559円 )	1日目
49,938円 ( 54,932円 )	1日目
51,186円 ( 56,305円 )	1日目
52,435円 ( 57,679円 )	1日目
53,684円 ( 59,052円 )	1日目
54,932円 ( 60,425円 )	1日目
56,181円 ( 61,799円 )	1日目
57,429円 ( 63,172円 )	1日目
58,677円 ( 64,545円 )	1日目
59,925円 ( 65,918円 )	1日目
61,175円 ( 67,293円 )	1日目
49,235円 ( 54,159円 )	1日目
50,220円 ( 55,242円 )	1日目
51,204円 ( 56,324円 )	1日目
52,189円 ( 57,408円 )	1日目
53,174円 ( 58,491円 )	1日目
54,159円 ( 59,575円 )	1日目
55,144円 ( 60,658円 )	1日目
56,128円 ( 61,741円 )	1日目
57,113円 ( 62,824円 )	1日目
58,098円 ( 63,908円 )	1日目
59,082円 ( 64,990円 )	1日目

...

基本情報

基本情報

UL AWM規格モータ用固定電源ケーブルです。
●UL VW-1難燃試験に合格しております

ご注意

【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
［在庫限り販売終了品］　は　こちら
※代替品シリーズ　キャブタイヤケーブル VCT から仕様差異をご確認ください。

【ご注意】
・ご注文の際に、指定長と数量を混同されないようにご注意ください
・電気用品安全法の取得はしておりません。あらかじめご了承願います
・ NA3CT／6CTの6芯タイプの黒導体のうち1本は識別のため、白のラインを施してあります
・この商品は「ULトレーサビリティプログラム／プロセスト・ワイヤ」に対応しております（c-UL未対応）
※採用メーカー変更により、色味や柔らかさが若干変わる場合があります
電気用品安全法を取得しておりません。

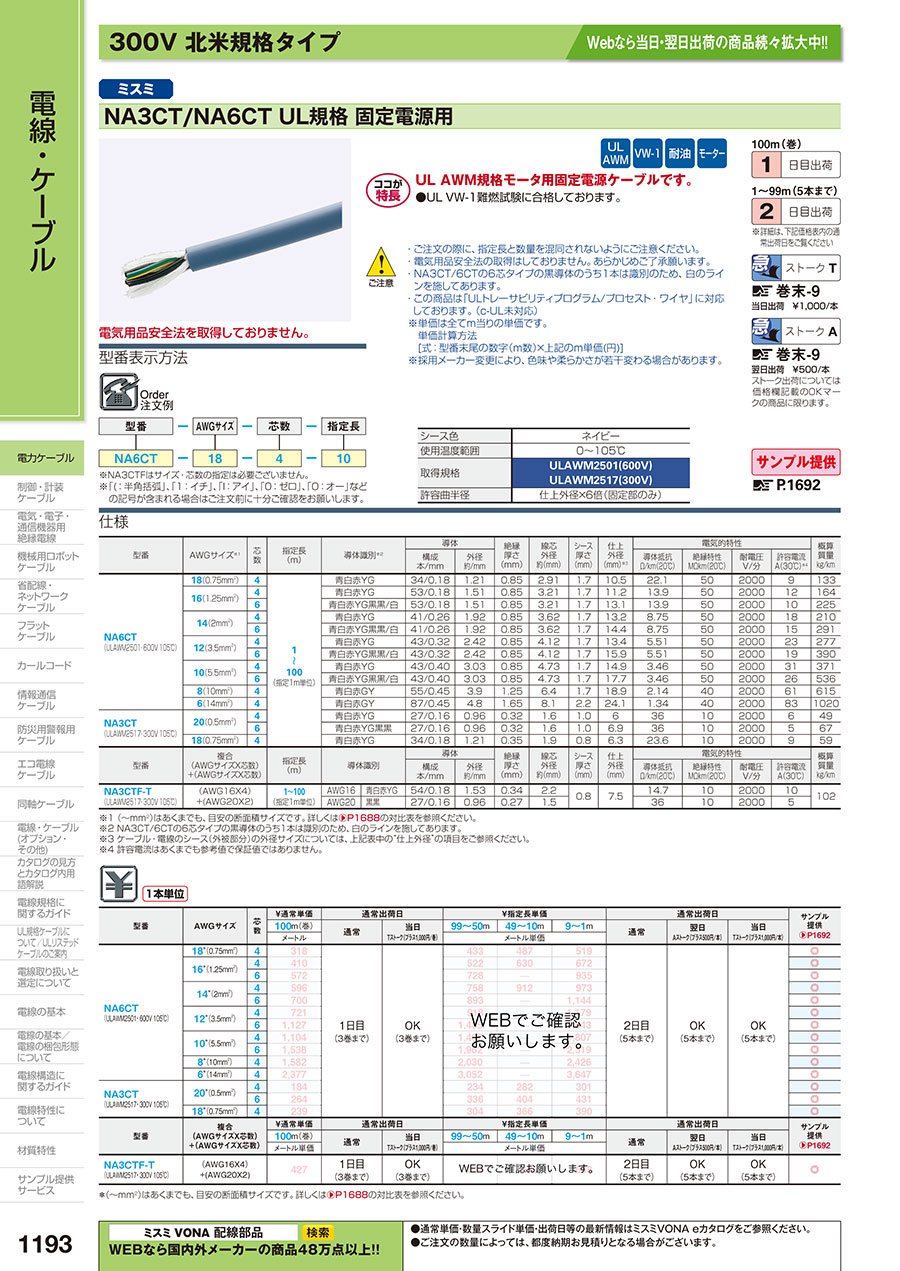

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。
ミスミ
SS300RCM CM（UL LISTED規格・NEPA対応）小径
300V　小径・ロボットケーブル(UL対応)。コストパフォーマンス・柔軟性に優れ、多くのシーンで使いやすいケーブルです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
