ミスミ

NA3MF UL2517

通常単価(税別): 757円～434,114円

税込単価: 833円～477,525円

通常出荷日：在庫品1日目当日出荷可能

300V UL AWM2517 ロボットケーブル。耐熱・耐油特性を持つ多芯線です。

3.63.6

【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
［在庫限り販売終了品］ [推奨代替品]
・NA3MF-21-7P-(長さ) ・RMFEV(CL3)-AWG20-7P-(長さ)
・NA3MF-25-12P-(長さ) ・RMFEV(CL3)-AWG24-12P-(長さ)
※代替品シリーズ RMFEV（CL3） NFPA79対応ロボットケーブルから仕様差異をご確認ください。

詳細を確認

よく一緒に見られています

ミスミ

SS300R　UL規格　小径

通常価格(税別)： 560円 (税込価格：616円)

通常出荷日：在庫品1日目

よく一緒に見られています

ミスミ

ST300R 【大電×ミスミ】極細高耐久ロボットケーブル（シールド無・有）

通常価格(税別)： 680円 (税込価格：748円)

通常出荷日：在庫品1日目

未確定：候補が3,500型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

型式表示方法

型番	−	AWGサイズ	−	芯数・対数	−	長さ
NA3MF	−	25	−	1P	−	10

※AWG19はツイストペア（対撚り）ではございません。
※「（：半角括弧」、「1：イチ」、「I：アイ」、「0：ゼロ」、「O：オー」などの記号が含まれる場合はご注文前に十分ご確認をお願いします。

概要仕様

特性レーダーチャート

商品比較

主な仕様

※特性の目安としてご利用ください。 >>P1685
屈曲耐久性は当社試験比であり、実際の性能値ではございません。

※比較サイズはAWG24（0.2mm²）、4芯（2対）を参考にしております。
※比較内容について保証するものではございません。
商品選定の参考としてお使い下さい。

シース色	ネイビー
取得規格	ULAWM2517
定格電圧	300			V
使用温度範囲	-20～105			℃
難燃性	VW-1
曲げ半径（mm）	仕上外径×	6	（固定部）
		6	（可動部）
※推奨値であり保証値ではございません

仕様

型番	AWG サイズ	芯数・対数^※1 1P=2芯	断面積目安（mm²）^※2	撚合構造（図参照）	線芯本数	仕上外径（mm）^※6	概算質量 kg/km	電気的特性				導体			絶縁		線芯外径約（mm）	シース		規格	サンプル提供 ※5
								許容電流 A（30℃）^※3	導体抵抗 Ω/km （20℃）	絶縁特性 MΩkm （20℃）	耐電圧 V/分	構成本/mm	外径約（mm）	メッキ^※4	厚さ（mm）	材質^※4		厚さ（mm）	材質^※4
								許容電流 A（30℃）^※3	導体抵抗 Ω/km （20℃）	絶縁特性 MΩkm （20℃）	耐電圧 V/分	構成本/mm	外径約（mm）	メッキ^※4	厚さ（mm）	材質^※4		厚さ（mm）	材質^※4
NA3MF	25	1P	0.2	対撚り	2	4.0	19.8	4.6	102以下	10以上	2000	40/0.08	0.58	すず	0.23	PVC	1.04	0.90	PVC	ULAWM 2517	◎
		2P			4	5.2	33.5	3.7										0.90			◎
		3P			6	5.6	39.8	3.2										1.00			◎
		4P			8	6.0	47.3	2.7										1.00			◎
		5P			10	6.5	57.2	2.5										1.00			◎
		6P			12	6.9	65.2	2.3										1.00			◎
		8P			16	7.4	79.7	2.1										1.00			◎
		10P			20	8.8	100.2	1.9										1.10			◎
		12P			24	9.2	116.9	1.8										1.20			◎
		18P			36	10.5	164.0	1.5										1.20			◎
	23	1P	0.3		2	4.3	24.0	6.2	67.8以下	10以上	2000	60/0.08	0.72		0.24		1.20	0.90			◎
		2P			4	5.7	41.5	4.8										0.90			◎
		3P			6	6.1	49.1	4.1										1.00			◎
		4P			8	6.7	60.5	3.5										1.00			◎
		5P			10	7.2	74.3	3.3										1.00			◎
		6P			12	7.7	86.3	3.0										1.00			◎
		7P			14	7.7	90.3	2.9										1.00			◎
		8P			16	8.5	108.1	2.7										1.10			◎
		10P			20	9.8	130.1	2.5										1.10			◎
		12P			24	10.3	152.8	2.3										1.20			◎
		18P			36	11.9	216.9	2.0										1.30			◎
		25P			50	14.1	295.4	1.7										1.40			◎
	21	1P	0.5		2	4.7	31.6	8.5	40.7以下	10以上	2000	100/0.08	0.92		0.24		1.40	0.90			◎
		2P			4	6.5	56.3	6.7										0.90			◎
		3P			6	6.8	66.4	5.6										1.00			◎
		4P			8	7.4	83.6	4.9										1.00			◎
		5P			10	8.0	101.4	4.6										1.00			◎
		6P			12	8.9	123.1	4.2										1.10			◎
		7P			14	8.9	131.6	4.0										1.10			◎
		8P			16	9.5	148.1	3.8										1.10			◎
		10P			20	11.2	188.2	3.5										1.20			◎
	19	2	0.75	芯／層撚り	2	5.1	25.4	10.9	26.6以下	10以上	2000	150/0.08	1.13		0.24		1.60	0.90			◎
		3			3	5.5	28.4	9.6										1.00			◎
		4			4	6.0	33.3	8.7										1.00			◎
		6			6	6.9	44.6	7.4										1.00			◎

【ご注意】
※1 芯/対表記が1P（1PS）のときの線芯本数は「×2芯」となりますのでご注意ください。
※2 サイズ変換はあくまでも目安となります。詳しくは>>P1688の対比表をご参照ください。
※3 許容電流の値はあくまでも参考値であって、保証値ではありません。
※4 材質の見方
【メッキ】すず…すずめっき軟銅線
【材質】PVC…塩化ビニル PE…ポリエチレン系素材
P…ポリエステル系素材フッ素…各種ふっ素樹脂 ※…その他
※5 サンプル提供についてはFAケーブルサンプル依頼フォームページを確認ください。
※6 ケーブル・電線のシース（外被部分）の外径サイズについては、上記表中の"仕上外径"の項目をご参照ください。

1688ページへ

電流減少係数

周囲温度（℃）	30	40	50	60	70	80	90	100
電流減少係数	1.00	0.90	0.75	0.73	0.65	0.56	0.44	0.27

許容電流値は周囲温度30℃空中1条布設時の計算値を示し保証値ではありません。
周囲温度30℃以上の場合は、上の電流減少係数を許容電流に乗じます。
（例）AWG25の2芯で周囲温度が40℃の場合の許容電流値
4.6×0.9=4.14（A）

線芯識別表/構造

線芯識別表 ■対より型（AWG25-21）〇内数字は右記線芯識別表の対No.を示す		構造 ■対より型（AWG25-21）（注）所要芯数に応じ介在の挿入があります。 ■芯より型（AWG19）

	■芯より型（AWG19）

サンプル手配はこちらから

無償サンプルを提供しております。
実際に手に取り、質感や作業性をご確認ください。
▼下記より必要情報を記入しサンプルをご依頼ください。
サンプル依頼フォーム
サンプル長は 1m未満です。
出荷にはご依頼日より一週間ほどかかる場合がございます。

型番リスト

表示件数

...

型番

芯数

(芯)

対数

AWGサイズ

(AWG)

導体断面積

(mm²)

仕上り外径

(mm)

全長

(m)

RoHS?

最小発注数量

2	-	[19～18] 19	0.75	5.1	1	10	1個
2	-	[19～18] 19	0.75	5.1	2	10	1個
2	-	[19～18] 19	0.75	5.1	3	10	1個
2	-	[19～18] 19	0.75	5.1	4	10	1個
2	-	[19～18] 19	0.75	5.1	5	10	1個
2	-	[19～18] 19	0.75	5.1	6	10	1個
2	-	[19～18] 19	0.75	5.1	7	10	1個
2	-	[19～18] 19	0.75	5.1	8	10	1個
2	-	[19～18] 19	0.75	5.1	9	10	1個
2	-	[19～18] 19	0.75	5.1	10	10	1個
2	-	[19～18] 19	0.75	5.1	11	10	1個
2	-	[19～18] 19	0.75	5.1	12	10	1個
2	-	[19～18] 19	0.75	5.1	13	10	1個
2	-	[19～18] 19	0.75	5.1	14	10	1個
2	-	[19～18] 19	0.75	5.1	15	10	1個
2	-	[19～18] 19	0.75	5.1	16	10	1個
2	-	[19～18] 19	0.75	5.1	17	10	1個
2	-	[19～18] 19	0.75	5.1	18	10	1個
2	-	[19～18] 19	0.75	5.1	19	10	1個
2	-	[19～18] 19	0.75	5.1	20	10	1個
2	-	[19～18] 19	0.75	5.1	21	10	1個
2	-	[19～18] 19	0.75	5.1	22	10	1個
2	-	[19～18] 19	0.75	5.1	23	10	1個
2	-	[19～18] 19	0.75	5.1	24	10	1個
2	-	[19～18] 19	0.75	5.1	25	10	1個
2	-	[19～18] 19	0.75	5.1	26	10	1個
2	-	[19～18] 19	0.75	5.1	27	10	1個
2	-	[19～18] 19	0.75	5.1	28	10	1個
2	-	[19～18] 19	0.75	5.1	29	10	1個
2	-	[19～18] 19	0.75	5.1	30	10	1個
2	-	[19～18] 19	0.75	5.1	31	10	1個
2	-	[19～18] 19	0.75	5.1	32	10	1個
2	-	[19～18] 19	0.75	5.1	33	10	1個
2	-	[19～18] 19	0.75	5.1	34	10	1個
2	-	[19～18] 19	0.75	5.1	35	10	1個
2	-	[19～18] 19	0.75	5.1	36	10	1個
2	-	[19～18] 19	0.75	5.1	37	10	1個
2	-	[19～18] 19	0.75	5.1	38	10	1個
2	-	[19～18] 19	0.75	5.1	39	10	1個
2	-	[19～18] 19	0.75	5.1	40	10	1個
2	-	[19～18] 19	0.75	5.1	41	10	1個
2	-	[19～18] 19	0.75	5.1	42	10	1個
2	-	[19～18] 19	0.75	5.1	43	10	1個
2	-	[19～18] 19	0.75	5.1	44	10	1個
2	-	[19～18] 19	0.75	5.1	45	10	1個
2	-	[19～18] 19	0.75	5.1	46	10	1個
2	-	[19～18] 19	0.75	5.1	47	10	1個
2	-	[19～18] 19	0.75	5.1	48	10	1個
2	-	[19～18] 19	0.75	5.1	49	10	1個
2	-	[19～18] 19	0.75	5.1	50	10	1個
2	-	[19～18] 19	0.75	5.1	51	10	1個
2	-	[19～18] 19	0.75	5.1	52	10	1個
2	-	[19～18] 19	0.75	5.1	53	10	1個
2	-	[19～18] 19	0.75	5.1	54	10	1個
2	-	[19～18] 19	0.75	5.1	55	10	1個
2	-	[19～18] 19	0.75	5.1	56	10	1個
2	-	[19～18] 19	0.75	5.1	57	10	1個
2	-	[19～18] 19	0.75	5.1	58	10	1個
2	-	[19～18] 19	0.75	5.1	59	10	1個
2	-	[19～18] 19	0.75	5.1	60	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,334円 ( 1,467円 )	在庫品1日目当日出荷可能
2,668円 ( 2,935円 )	在庫品1日目当日出荷可能
4,002円 ( 4,402円 )	在庫品1日目当日出荷可能
5,335円 ( 5,869円 )	在庫品1日目当日出荷可能
6,670円 ( 7,337円 )	在庫品1日目当日出荷可能
6,003円 ( 6,603円 )	在庫品1日目当日出荷可能
7,002円 ( 7,702円 )	在庫品1日目当日出荷可能
8,003円 ( 8,803円 )	在庫品1日目当日出荷可能
9,004円 ( 9,904円 )	在庫品1日目当日出荷可能
6,670円 ( 7,337円 )	在庫品1日目当日出荷可能
7,336円 ( 8,070円 )	在庫品1日目当日出荷可能
8,003円 ( 8,803円 )	在庫品1日目当日出荷可能
8,670円 ( 9,537円 )	在庫品1日目当日出荷可能
9,337円 ( 10,271円 )	在庫品1日目当日出荷可能
10,004円 ( 11,004円 )	在庫品1日目当日出荷可能
10,671円 ( 11,738円 )	在庫品1日目当日出荷可能
11,338円 ( 12,472円 )	在庫品1日目当日出荷可能
12,005円 ( 13,206円 )	在庫品1日目当日出荷可能
12,671円 ( 13,938円 )	在庫品1日目当日出荷可能
11,433円 ( 12,576円 )	在庫品1日目当日出荷可能
12,005円 ( 13,206円 )	在庫品1日目当日出荷可能
12,577円 ( 13,835円 )	在庫品1日目当日出荷可能
13,148円 ( 14,463円 )	在庫品1日目当日出荷可能
13,720円 ( 15,092円 )	在庫品1日目当日出荷可能
14,292円 ( 15,721円 )	在庫品1日目当日出荷可能
14,864円 ( 16,350円 )	在庫品1日目当日出荷可能
15,435円 ( 16,979円 )	在庫品1日目当日出荷可能
16,006円 ( 17,607円 )	在庫品1日目当日出荷可能
16,578円 ( 18,236円 )	在庫品1日目当日出荷可能
17,150円 ( 18,865円 )	在庫品1日目当日出荷可能
17,722円 ( 19,494円 )	在庫品1日目当日出荷可能
18,293円 ( 20,122円 )	在庫品1日目当日出荷可能
18,865円 ( 20,752円 )	在庫品1日目当日出荷可能
19,437円 ( 21,381円 )	在庫品1日目当日出荷可能
20,008円 ( 22,009円 )	在庫品1日目当日出荷可能
20,580円 ( 22,638円 )	在庫品1日目当日出荷可能
21,151円 ( 23,266円 )	在庫品1日目当日出荷可能
21,723円 ( 23,895円 )	在庫品1日目当日出荷可能
22,295円 ( 24,525円 )	在庫品1日目当日出荷可能
22,867円 ( 25,154円 )	在庫品1日目当日出荷可能
23,438円 ( 25,782円 )	在庫品1日目当日出荷可能
24,009円 ( 26,410円 )	在庫品1日目当日出荷可能
24,582円 ( 27,040円 )	在庫品1日目当日出荷可能
25,153円 ( 27,668円 )	在庫品1日目当日出荷可能
25,725円 ( 28,298円 )	在庫品1日目当日出荷可能
26,296円 ( 28,926円 )	在庫品1日目当日出荷可能
26,868円 ( 29,555円 )	在庫品1日目当日出荷可能
27,440円 ( 30,184円 )	在庫品1日目当日出荷可能
28,011円 ( 30,812円 )	在庫品1日目当日出荷可能
22,231円 ( 24,454円 )	在庫品1日目当日出荷可能
22,676円 ( 24,944円 )	在庫品1日目当日出荷可能
23,120円 ( 25,432円 )	在庫品1日目当日出荷可能
23,565円 ( 25,922円 )	在庫品1日目当日出荷可能
24,009円 ( 26,410円 )	在庫品1日目当日出荷可能
24,453円 ( 26,898円 )	在庫品1日目当日出荷可能
24,899円 ( 27,389円 )	在庫品1日目当日出荷可能
25,343円 ( 27,877円 )	在庫品1日目当日出荷可能
25,788円 ( 28,367円 )	在庫品1日目当日出荷可能
26,232円 ( 28,855円 )	在庫品1日目当日出荷可能
26,677円 ( 29,345円 )	在庫品1日目当日出荷可能

...

基本情報

基本情報

300V UL AWM2517 ロボットケーブル。耐熱・耐油特性を持つ多芯線です。

ご注意

【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
［在庫限り販売終了品］ [推奨代替品]
・NA3MF-21-7P-(長さ) ・RMFEV(CL3)-AWG20-7P-(長さ)
・NA3MF-25-12P-(長さ) ・RMFEV(CL3)-AWG24-12P-(長さ)
※代替品シリーズ RMFEV（CL3） NFPA79対応ロボットケーブルから仕様差異をご確認ください。

【ご注意】
・この商品は「ULトレーサビリティプログラム/プロセスト・ワイヤ」に対応しております。（c-UL未対応）
※採用メーカー変更により、色味や柔らかさが若干変わる場合があります。

電気用品安全法を取得しておりません。

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
ST30R 【大電×ミスミ】極細高耐久ロボットケーブル（シールド無・有）
"30V"細径耐屈曲ロボットケーブル。「大電」との協業で、細さと屈曲性に優れる商品をミスミ在庫販売！
ミスミ
ST300R 【大電×ミスミ】極細高耐久ロボットケーブル（シールド無・有）
"300V"細径耐屈曲ロボットケーブル。「大電」との協業で、細さと屈曲性に優れる商品をミスミ在庫販売！
ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

NA3MF UL2517のレビュー

3.6平均満足度：3.63件のレビュー

星5
0%
星4
67%
星3
33%
星2
0%
星1
0%

工場内の生産設備に

満足度：4.02019/05/28

Web検索をしてスペックが合っていたものが見つかったので選定をしました。性能や品質に関して気になる点はありません。特にト...もっと読む

0人が参考にしています。

自社の製造ラインで使っています

満足度：3.02019/05/28

以前にも使用しており、価格で選びました。探せばもっと安いのがあるとは思います。製造ラインの可動部に使用しています。性能に...もっと読む

0人が参考にしています。

産業用の装置に利用

満足度：4.02019/05/28

お客様からご指定があり、入手性、作業性なども含めて考慮し購入をしました。メータ売りをしてもらえるので非常に助かっています...もっと読む

0人が参考にしています。

3件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品 NA3MF UL2517	NA3MFSB　UL規格シールド付	可動用ケーブル 300V UL2517 KHY3Rシリーズ	NA3FVR 高屈曲 UL規格	NA3FVRSB 高屈曲 UL規格シールド付	NA3HR 小径高屈曲 UL規格
メーカー	ミスミ	ミスミ	阪神電線	ミスミ	ミスミ	ミスミ
通常価格	757円-	982円 -	474円 -	770円 -	1,161円 -	562円 -
通常出荷日	在庫品1日目	在庫品1日目	1日目	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜
シールド	無	有	無	無	有	無
定格電圧	300V	300V	300V	300V	300V	300V
特性	耐油性 / 耐熱性 / 耐捻れ	耐油性 / 耐熱性 / 耐捻れ	耐油性 / 耐熱性	耐油性 / 耐熱性	耐油性 / 耐熱性	耐油性 / 耐熱性
シース(外被)色	ネイビー色	ネイビー色	黒(ツヤケシ)	黒	黒	ネイビー色
安全規格	UL RECOGNIZED	UL RECOGNIZED	UL RECOGNIZED / CSA(c-UL)	UL RECOGNIZED	UL RECOGNIZED	UL RECOGNIZED

ロボットケーブルカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

エレクトロニクス部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

芯数(芯)

対数

AWGサイズ(AWG)

導体断面積(mm2)

仕上り外径(mm)

全長(m)

出荷日

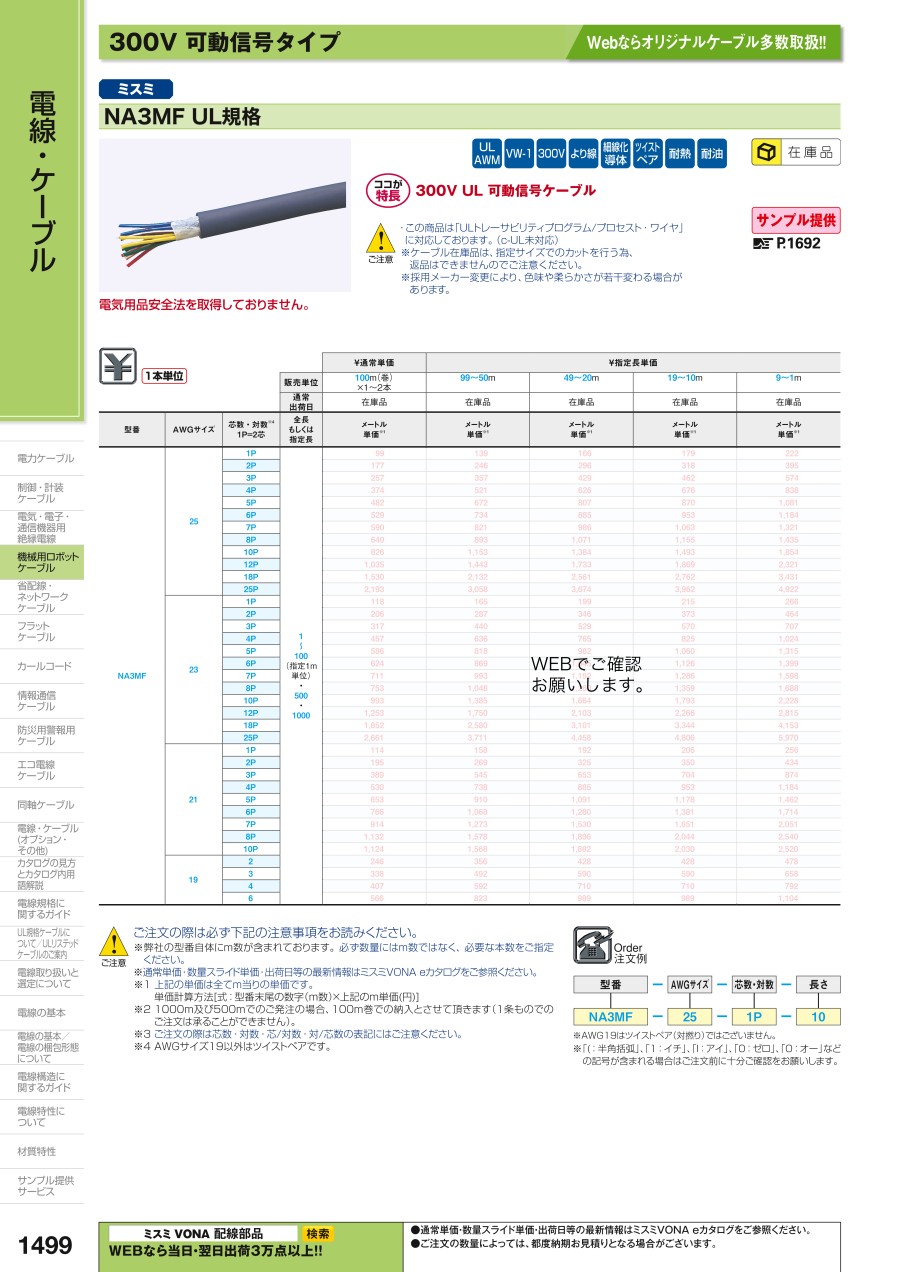

NA3MF UL2517

商品仕様

型式表示方法

概要仕様

特性レーダーチャート

商品比較

主な仕様

仕様

電流減少係数

線芯識別表/構造

線芯識別表

構造

サンプル手配はこちらから

型番リスト

詳細情報

基本情報

ご注意

カタログ

商品担当おすすめ

この商品を見た人は、こんな商品も見ています

最近見た商品

ロボットケーブルカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA

導体断面積(mm²)
