商品仕様

規格表

コネクタタイプ-形状仕様タイプ-指定長（m）
FJCU7A-PS-0.5
1本単位

概要仕様

指定長（m）～0.91.0～3.54.0～15FJCU15A-PS-15
FJCU15A-PSL-15
公差+/-20mm+/-50mm+/-指定長の3%+0/-450mm
※指定長の公差は上記の通りになります。
コネクタタイプ形状仕様
タイプ		外形イメージ図
FJCU7A
（7A-125V）		PS
（プラグ+
ストレート
ソケット）		 自由長 3芯プラグ⇔IEC60320ソケット：関連画像
PSL
（プラグ+
アングル
ソケット）		 自由長 3芯プラグ⇔IEC60320ソケット：関連画像
FJCU15A
（15A-125V）		PS
（プラグ+
ストレート
ソケット）		 自由長 3芯プラグ⇔IEC60320ソケット：関連画像
PSL
（プラグ+
アングル
ソケット）		 自由長 3芯プラグ⇔IEC60320ソケット：関連画像


仕様

 自由長 3芯プラグ⇔IEC60320ソケット：関連画像
コネクタタイプFJCU7AFJCU15A
規格対象国日本・米国・カナダ
定格7A-125V15A-125V
プラグタイプ平型2P+アースピン
耐トラッキングレベル1
ソケットタイプIEC60320（C13）
芯数3芯
形状丸型
コード型番SVT（B-TYPE）/18AWGSJT（VCTF）/14AWG
最小屈曲半径（参考値）9.5㎜9.7㎜
プラグ・ソケット・コード材質ポリ塩化ビニール
※耐電圧（参考値）
「7A品」「15A品」ともに、製造工程においてAC1500V/2秒の全数検査を実施しております。
また、工場出荷時の抜き取り検査にてAC1250/1分も実施しております。

外形図

（単位：mm）
■コード断面
FJCU7AFJCU15A
自由長 3芯プラグ⇔IEC60320ソケット：外形図 自由長 3芯プラグ⇔IEC60320ソケット：外形図

外形図

E：緑／黄…G
N：淡青…W
L：茶		（単位：mm）
■プラグ／ソケット形状
FJCU7AFJCU15A
プラグソケットプラグソケット
ストレ丨ト
 自由長 3芯プラグ⇔IEC60320ソケット：外形図 自由長 3芯プラグ⇔IEC60320ソケット：外形図 自由長 3芯プラグ⇔IEC60320ソケット：外形図 自由長 3芯プラグ⇔IEC60320ソケット：外形図
アングル
 自由長 3芯プラグ⇔IEC60320ソケット：外形図 自由長 3芯プラグ⇔IEC60320ソケット：外形図
※各国の安全規格は2130ページへ
※各国のプラグ形状は2220ページへ

型番リスト

表示件数
  • 1
  • 2
  • 次へ
    • 型番
    FJCU7A-PS-0.5
    FJCU7A-PS-1
    FJCU7A-PS-1.5
    FJCU7A-PS-2
    FJCU7A-PS-2.5
    FJCU7A-PS-3
    FJCU7A-PS-3.5
    FJCU7A-PS-4
    FJCU7A-PS-4.5
    FJCU7A-PS-5
    FJCU7A-PS-5.5
    FJCU7A-PS-6
    FJCU7A-PS-6.5
    FJCU7A-PS-7
    FJCU7A-PS-7.5
    FJCU7A-PS-8
    FJCU7A-PS-8.5
    FJCU7A-PS-9
    FJCU7A-PS-10
    FJCU7A-PS-10.5
    FJCU7A-PS-11
    FJCU7A-PS-12.5
    FJCU7A-PS-13
    FJCU7A-PS-15
    FJCU7A-PSL-0.5
    FJCU7A-PSL-1
    FJCU7A-PSL-1.5
    FJCU7A-PSL-2
    FJCU7A-PSL-4
    FJCU7A-PSL-5
    FJCU7A-PSL-6
    FJCU7A-PSL-6.5
    FJCU7A-PSL-7
    FJCU7A-PSL-8
    FJCU7A-PSL-13
    FJCU7A-PSL-15
    FJCU15A-PS-0.5
    FJCU15A-PS-1
    FJCU15A-PS-1.5
    FJCU15A-PS-2
    FJCU15A-PS-2.5
    FJCU15A-PS-3
    FJCU15A-PS-3.5
    FJCU15A-PS-4
    FJCU15A-PS-4.5
    FJCU15A-PS-5
    FJCU15A-PS-5.5
    FJCU15A-PS-6
    FJCU15A-PS-7
    FJCU15A-PS-8
    FJCU15A-PS-9
    FJCU15A-PS-10
    FJCU15A-PS-10.5
    FJCU15A-PS-11
    FJCU15A-PS-12
    FJCU15A-PS-13
    FJCU15A-PS-15
    FJCU15A-PSL-0.5
    FJCU15A-PSL-1
    FJCU15A-PSL-1.5

    定格電流

    (A)

    ケーブル長

    (m)

    ケーブル種類

    コネクタ型

    		RoHS2（10物質）?最小発注数量
    7
    0.5
    SVT/3×AWG18
    ストレート型
    非対応
    1個
    7
    1
    SVT/3×AWG18
    ストレート型
    非対応
    1個
    7
    1.5
    SVT/3×AWG18
    ストレート型
    非対応
    1個
    7
    2
    SVT/3×AWG18
    ストレート型
    対応
    1個
    7
    2.5
    SVT/3×AWG18
    ストレート型
    非対応
    1個
    7
    3
    SVT/3×AWG18
    ストレート型
    対応
    1個
    7
    3.5
    SVT/3×AWG18
    ストレート型
    非対応
    1個
    7
    4
    SVT/3×AWG18
    ストレート型
    非対応
    1個
    7
    4.5
    SVT/3×AWG18
    ストレート型
    非対応
    1個
    7
    5
    SVT/3×AWG18
    ストレート型
    非対応
    1個
    7
    5.5
    SVT/3×AWG18
    ストレート型
    非対応
    1個
    7
    6
    SVT/3×AWG18
    ストレート型
    非対応
    1個
    7
    6.5
    SVT/3×AWG18
    ストレート型
    非対応
    1個
    7
    7
    SVT/3×AWG18
    ストレート型
    非対応
    1個
    7
    7.5
    SVT/3×AWG18
    ストレート型
    非対応
    1個
    7
    8
    SVT/3×AWG18
    ストレート型
    非対応
    1個
    7
    8.5
    SVT/3×AWG18
    ストレート型
    対応
    1個
    7
    9
    SVT/3×AWG18
    ストレート型
    非対応
    1個
    7
    10
    SVT/3×AWG18
    ストレート型
    対応
    1個
    7
    10.5
    SVT/3×AWG18
    ストレート型
    非対応
    1個
    7
    11
    SVT/3×AWG18
    ストレート型
    非対応
    1個
    7
    12.5
    SVT/3×AWG18
    ストレート型
    非対応
    1個
    7
    13
    SVT/3×AWG18
    ストレート型
    非対応
    1個
    7
    15
    SVT/3×AWG18
    ストレート型
    非対応
    1個
    7
    0.5
    SVT/3×AWG18
    L字型
    非対応
    1個
    7
    1
    SVT/3×AWG18
    L字型
    非対応
    1個
    7
    1.5
    SVT/3×AWG18
    L字型
    非対応
    1個
    7
    2
    SVT/3×AWG18
    L字型
    非対応
    1個
    7
    4
    SVT/3×AWG18
    L字型
    対応
    1個
    7
    5
    SVT/3×AWG18
    L字型
    非対応
    1個
    7
    6
    SVT/3×AWG18
    L字型
    対応
    1個
    7
    6.5
    SVT/3×AWG18
    L字型
    非対応
    1個
    7
    7
    SVT/3×AWG18
    L字型
    対応
    1個
    7
    8
    SVT/3×AWG18
    L字型
    対応
    1個
    7
    13
    SVT/3×AWG18
    L字型
    対応
    1個
    7
    15
    SVT/3×AWG18
    L字型
    対応
    1個
    15
    0.5
    VCTF/3×AWG14
    ストレート型
    非対応
    1個
    15
    1
    VCTF/3×AWG14
    ストレート型
    対応
    1個
    15
    1.5
    VCTF/3×AWG14
    ストレート型
    非対応
    1個
    15
    2
    VCTF/3×AWG14
    ストレート型
    非対応
    1個
    15
    2.5
    VCTF/3×AWG14
    ストレート型
    非対応
    1個
    15
    3
    VCTF/3×AWG14
    ストレート型
    対応
    1個
    15
    3.5
    VCTF/3×AWG14
    ストレート型
    対応
    1個
    15
    4
    VCTF/3×AWG14
    ストレート型
    非対応
    1個
    15
    4.5
    VCTF/3×AWG14
    ストレート型
    対応
    1個
    15
    5
    VCTF/3×AWG14
    ストレート型
    対応
    1個
    15
    5.5
    VCTF/3×AWG14
    ストレート型
    対応
    1個
    15
    6
    VCTF/3×AWG14
    ストレート型
    対応
    1個
    15
    7
    VCTF/3×AWG14
    ストレート型
    非対応
    1個
    15
    8
    VCTF/3×AWG14
    ストレート型
    非対応
    1個
    15
    9
    VCTF/3×AWG14
    ストレート型
    対応
    1個
    15
    10
    VCTF/3×AWG14
    ストレート型
    非対応
    1個
    15
    10.5
    VCTF/3×AWG14
    ストレート型
    非対応
    1個
    15
    11
    VCTF/3×AWG14
    ストレート型
    非対応
    1個
    15
    12
    VCTF/3×AWG14
    ストレート型
    非対応
    1個
    15
    13
    VCTF/3×AWG14
    ストレート型
    対応
    1個
    15
    15
    VCTF/3×AWG14
    ストレート型
    非対応
    1個
    15
    0.5
    VCTF/3×AWG14
    L字型
    対応
    1個
    15
    1
    VCTF/3×AWG14
    L字型
    対応
    1個
    15
    1.5
    VCTF/3×AWG14
    L字型
    非対応
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    5,541円
    ( 6,095円 )
    在庫品1日目当日出荷可能
    5,708円
    ( 6,279円 )
    在庫品1日目当日出荷可能
    5,857円
    ( 6,443円 )
    在庫品1日目当日出荷可能
    6,031円
    ( 6,634円 )
    在庫品1日目当日出荷可能
    6,183円
    ( 6,801円 )
    在庫品1日目当日出荷可能
    6,590円
    ( 7,249円 )
    在庫品1日目当日出荷可能
    6,542円
    ( 7,196円 )
    在庫品1日目当日出荷可能
    6,724円
    ( 7,396円 )
    在庫品1日目当日出荷可能
    6,888円
    ( 7,577円 )
    在庫品1日目当日出荷可能
    7,254円
    ( 7,979円 )
    在庫品1日目当日出荷可能
    7,400円
    ( 8,140円 )
    在庫品1日目当日出荷可能
    9,870円
    ( 10,857円 )
    在庫品1日目当日出荷可能
    10,042円
    ( 11,046円 )
    在庫品1日目当日出荷可能
    10,203円
    ( 11,223円 )
    在庫品1日目当日出荷可能
    10,378円
    ( 11,416円 )
    在庫品1日目当日出荷可能
    10,620円
    ( 11,682円 )
    在庫品1日目当日出荷可能
    11,235円
    ( 12,359円 )
    9日目
    10,949円
    ( 12,044円 )
    在庫品1日目当日出荷可能
    11,297円
    ( 12,427円 )
    在庫品1日目当日出荷可能
    11,471円
    ( 12,618円 )
    在庫品1日目当日出荷可能
    11,630円
    ( 12,793円 )
    在庫品1日目当日出荷可能
    12,150円
    ( 13,365円 )
    在庫品1日目当日出荷可能
    14,178円
    ( 15,596円 )
    在庫品1日目当日出荷可能
    13,153円
    ( 14,468円 )
    在庫品1日目当日出荷可能
    6,036円
    ( 6,640円 )
    在庫品1日目当日出荷可能
    6,409円
    ( 7,050円 )
    在庫品1日目当日出荷可能
    6,647円
    ( 7,312円 )
    在庫品1日目当日出荷可能
    6,523円
    ( 7,175円 )
    在庫品1日目当日出荷可能
    7,207円
    ( 7,928円 )
    9日目
    7,751円
    ( 8,526円 )
    在庫品1日目当日出荷可能
    11,070円
    ( 12,177円 )
    9日目
    10,811円
    ( 11,892円 )
    在庫品1日目当日出荷可能
    11,417円
    ( 12,559円 )
    9日目
    12,500円
    ( 13,750円 )
    9日目
    13,255円
    ( 14,581円 )
    9日目
    13,938円
    ( 15,332円 )
    9日目
    9,942円
    ( 10,936円 )
    在庫品1日目当日出荷可能
    10,239円
    ( 11,263円 )
    在庫品1日目当日出荷可能
    10,635円
    ( 11,699円 )
    在庫品1日目当日出荷可能
    10,723円
    ( 11,795円 )
    在庫品1日目当日出荷可能
    11,345円
    ( 12,480円 )
    在庫品1日目当日出荷可能
    11,428円
    ( 12,571円 )
    在庫品1日目当日出荷可能
    12,073円
    ( 13,280円 )
    9日目
    12,442円
    ( 13,686円 )
    在庫品1日目当日出荷可能
    13,359円
    ( 14,695円 )
    9日目
    13,443円
    ( 14,787円 )
    在庫品1日目当日出荷可能
    13,903円
    ( 15,293円 )
    9日目
    18,349円
    ( 20,184円 )
    在庫品1日目当日出荷可能
    19,081円
    ( 20,989円 )
    在庫品1日目当日出荷可能
    19,890円
    ( 21,879円 )
    在庫品1日目当日出荷可能
    20,632円
    ( 22,695円 )
    9日目
    21,359円
    ( 23,495円 )
    在庫品1日目当日出荷可能
    21,730円
    ( 23,903円 )
    在庫品1日目当日出荷可能
    22,100円
    ( 24,310円 )
    在庫品1日目当日出荷可能
    22,837円
    ( 25,121円 )
    在庫品1日目当日出荷可能
    23,729円
    ( 26,102円 )
    9日目
    25,203円
    ( 27,723円 )
    在庫品1日目当日出荷可能
    9,525円
    ( 10,478円 )
    9日目
    10,248円
    ( 11,273円 )
    9日目
    10,634円
    ( 11,697円 )
    在庫品1日目当日出荷可能
  • 1
  • 2
  • 次へ

    • 詳細情報

    基本情報

    【仕様】
    ・国際規格の電源コードです。
    ・UL規格：E35796
    ・CSA規格：LL22456

    ご注意

    【ココが特長】
    国際規格の電源コードです
    ●平型2芯+アースとIEC規格のC13タイプソケットの電源コードです。
    ●PSE,UL,CSA規格を取得した電源コードです。
    　PSE：ケーブルに印字あり
    　UL規格：E35796
    　CSA規格：LL22456
    ●便利な抜け防止金具もご一緒にどうぞP2127
    　FJCU7A-PS用の抜け防止金具は用意が無いためフリー組合せの器具をご検討ください。
    　フリー組合せ対応　電源抜け防止器具
    ●FJCU15Aシリーズの指定長15mはUL・CSA規格の規定によりマイナス公差となります。
    【ご注意】
    ・生産地が中国からベトナムに順次変更させて頂いております。
    　在庫状況により切替時期が異なりますのでご了承下さい。
    ・生産地指定での購入はできませんのでご了承下さい。

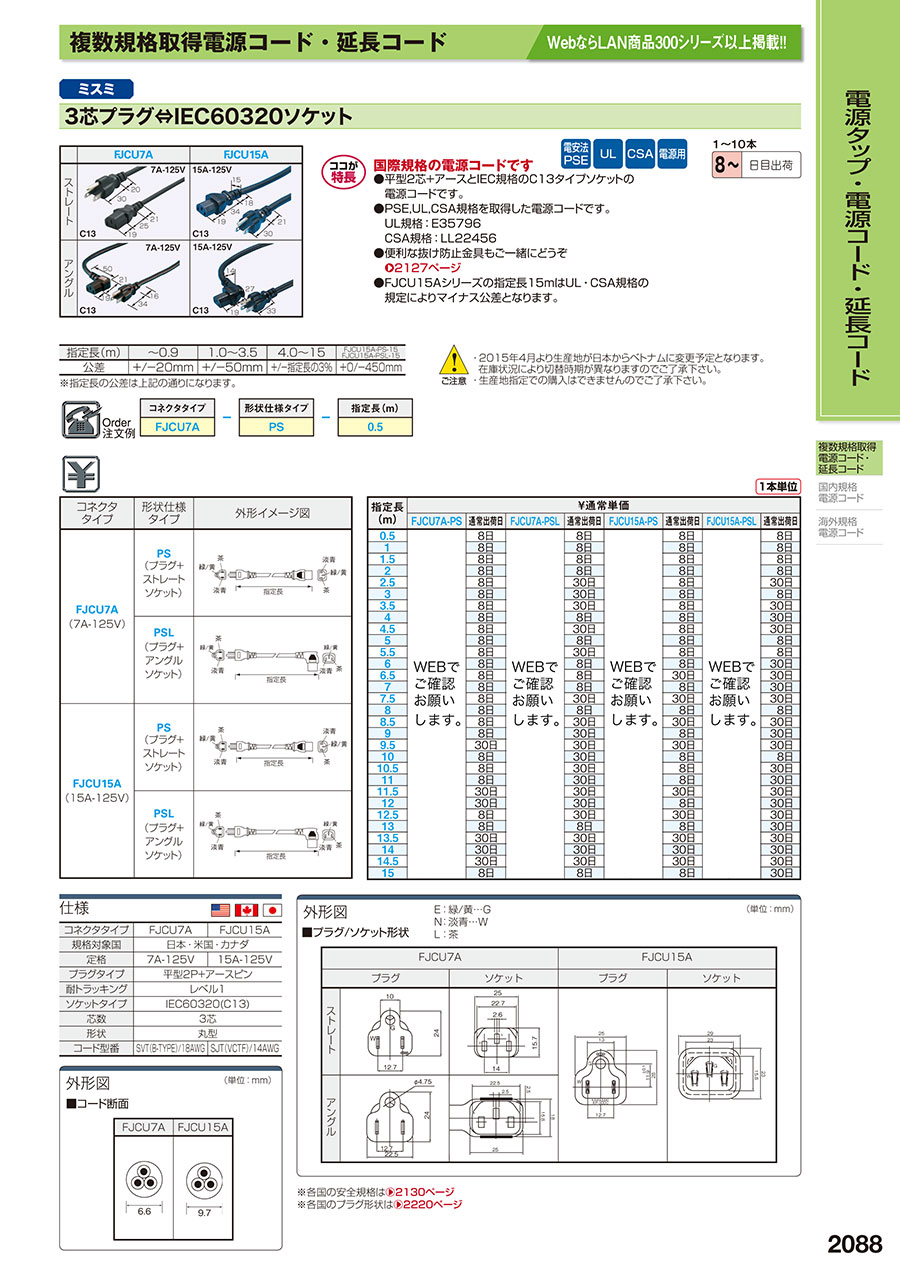

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

    EW-2088

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    自由長 3芯プラグ⇔IEC60320ソケットのレビュー
    4平均満足度：4.01件のレビュー
    10mの電源ケーブルとして使用
    4
    満足度：4.02018/11/26
    製作している装置に１０mの電源ケーブルを使う必要があり、こちらを選定しました。 １０mのＡＣケーブルはこれくらいしかなく...もっと読む
    0人が参考にしています。
    1件全て見る

    よくあるご質問（FAQ）

    Q各種安全規格証明書の発行依頼はどの様に依頼したらよいですか？
    A
    都度製作品となりますので完成状態での証明書の発行は出来ません。部品単位のご提出となります。メール添付にてPDFデータで証明書をお送りいたします。
