EMI対策用 Dsub 9Pin⇔9Pin ストレートタイプ
- 通常単価(税別)
- 2,933円～11,600円
- 税込単価
- 3,226円～12,760円
通常出荷日：5日目
国内製DDK製マシンコンタクト（削り出し）コネクタと2重シールドの組み合わせと海外製コネクタと1重シー...
詳細を確認
未確定：候補が33型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
外形図・規格表
| コネクタ仕様 | ケーブル仕様 | 全 長 | 型 式 |
| オス・オス (インチネジ） | 1重シールドケーブル UL2464 紺色 海外製コネクタ使用品 | 0.5m | C06N-09MS-09MS-ES05 |
| 1m | C06N-09MS-09MS-ES10 | ||
| 1.5m | C06N-09MS-09MS-ES15 | ||
| 3m | C06N-09MS-09MS-ES30 | ||
| 5m | C06N-09MS-09MS-ES50 | ||
| 2重シールドケーブル UL2935 紺色 日本製マシンコンタクト コネクタ使用品 | 1.5m | C06N-09MS-09MS-WS15 | |
| 3m | C06N-09MS-09MS-WS30 | ||
| 5m | C06N-09MS-09MS-WS50 | ||
| 7m | C06N-09MS-09MS-WS70 | ||
| 10m | C06N-09MS-09MS-WSA1 | ||
| 15m | C06N-09MS-09MS-WSA5 | ||
| オス・メス (インチネジ） | 1重シールドケーブル UL2464 紺色 海外製コネクタ使用品 | 0.5m | C06N-09MS-09FS-ES05 |
| 1m | C06N-09MS-09FS-ES10 | ||
| 1.5m | C06N-09MS-09FS-ES15 | ||
| 3m | C06N-09MS-09FS-ES30 | ||
| 5m | C06N-09MS-09FS-ES50 | ||
| 2重シールドケーブル UL2935 紺色 日本製マシンコンタクト コネクタ使用品 | 1.5m | C06N-09MS-09FS-WS15 | |
| 3m | C06N-09MS-09FS-WS30 | ||
| 5m | C06N-09MS-09FS-WS50 | ||
| 7m | C06N-09MS-09FS-WS70 | ||
| 10m | C06N-09MS-09FS-WSA1 | ||
| 15m | C06N-09MS-09FS-WSA5 | ||
| メス・メス (インチネジ） | 1重シールドケーブル UL2464 紺色 海外製コネクタ使用品 | 0.5m | C06N-09FS-09FS-ES05 |
| 1m | C06N-09FS-09FS-ES10 | ||
| 1.5m | C06N-09FS-09FS-ES15 | ||
| 3m | C06N-09FS-09FS-ES30 | ||
| 5m | C06N-09FS-09FS-ES50 | ||
| 2重シールドケーブル UL2935 紺色 日本製マシンコンタクト コネクタ使用品 | 1.5m | C06N-09FS-09FS-WS15 | |
| 3m | C06N-09FS-09FS-WS30 | ||
| 5m | C06N-09FS-09FS-WS50 | ||
| 7m | C06N-09FS-09FS-WS70 | ||
| 10m | C06N-09FS-09FS-WSA1 | ||
| 15m | C06N-09FS-09FS-WSA5 |
※ケーブルタイプは、一重、二重シールドともに固定配線用です。
外形イメージ図 | 結線図 | ||
 |  | ||
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,933円 ( 3,226円 ) | 5日目 |
3,080円 ( 3,388円 ) | 5日目 |
3,149円 ( 3,464円 ) | 5日目 |
3,551円 ( 3,906円 ) | 5日目 |
4,023円 ( 4,425円 ) | 5日目 |
4,380円 ( 4,818円 ) | 5日目 |
5,148円 ( 5,663円 ) | 5日目 |
6,208円 ( 6,829円 ) | 5日目 |
7,307円 ( 8,038円 ) | 5日目 |
8,886円 ( 9,775円 ) | 5日目 |
11,598円 ( 12,758円 ) | 5日目 |
2,949円 ( 3,244円 ) | 5日目 |
3,080円 ( 3,388円 ) | 5日目 |
3,149円 ( 3,464円 ) | 5日目 |
3,551円 ( 3,906円 ) | 5日目 |
4,023円 ( 4,425円 ) | 5日目 |
4,381円 ( 4,819円 ) | 5日目 |
5,149円 ( 5,664円 ) | 5日目 |
6,209円 ( 6,830円 ) | 5日目 |
7,308円 ( 8,039円 ) | 5日目 |
8,887円 ( 9,776円 ) | 5日目 |
11,599円 ( 12,759円 ) | 5日目 |
2,949円 ( 3,244円 ) | 5日目 |
3,080円 ( 3,388円 ) | 5日目 |
3,149円 ( 3,464円 ) | 5日目 |
3,551円 ( 3,906円 ) | 5日目 |
4,023円 ( 4,425円 ) | 5日目 |
4,382円 ( 4,820円 ) | 5日目 |
5,151円 ( 5,666円 ) | 5日目 |
6,210円 ( 6,831円 ) | 5日目 |
7,309円 ( 8,040円 ) | 5日目 |
8,888円 ( 9,777円 ) | 5日目 |
11,600円 ( 12,760円 ) | 5日目 |
詳細情報
基本情報
国内製DDK製マシンコンタクト（削り出し）コネクタと2重シールドの組み合わせと海外製コネクタと1重シールドのお求め安い組み合わせの2種類をご用意しております。

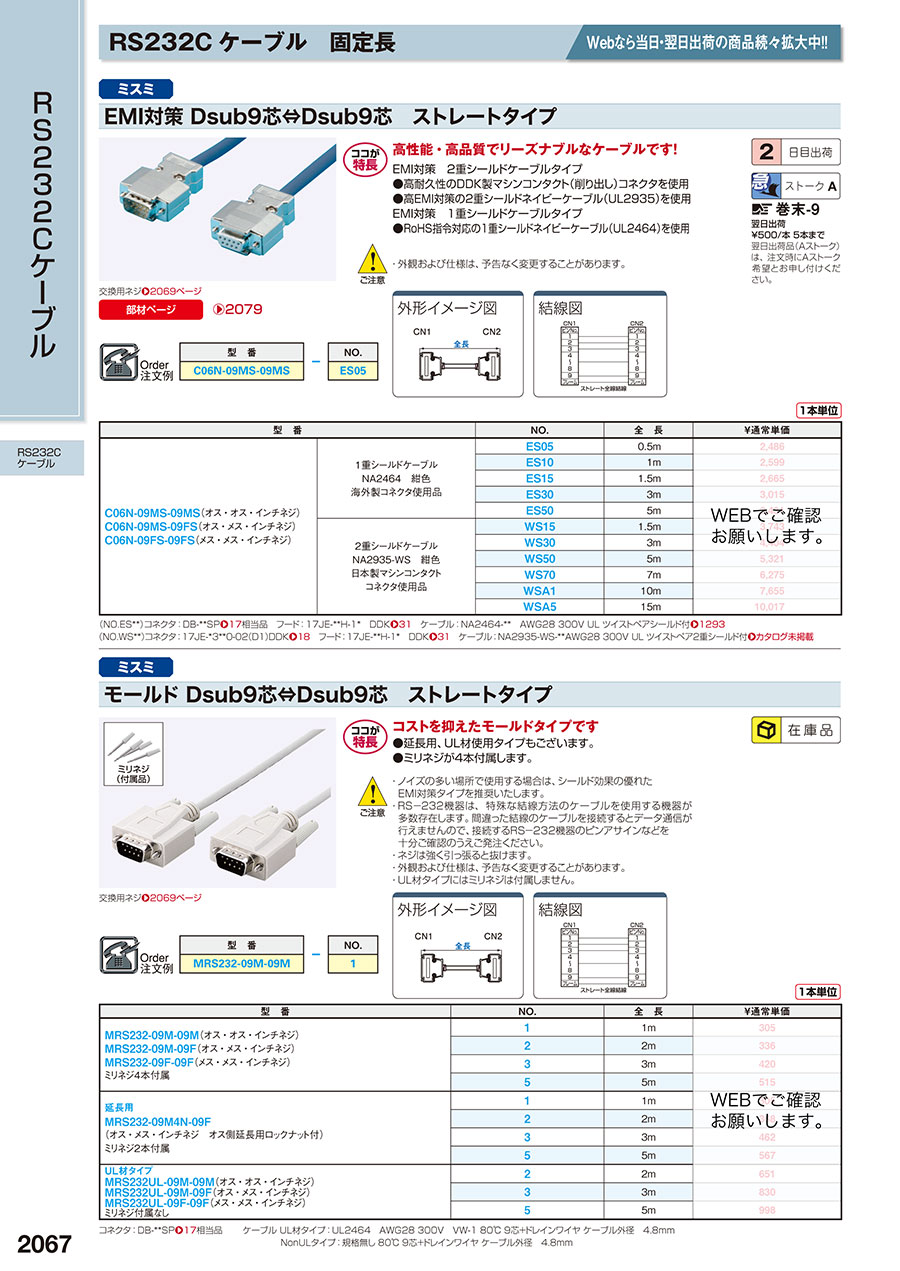

カタログ
商品担当おすすめ
EMI対策用 Dsub 9Pin⇔9Pin ストレートタイプのレビュー
産業機器との通信用に
5
5.02022/01/19
工作機械とPLCの通信用に使いました。
しなやかで配線もしやすく、問題なく使用できています。
細かく指定して購入できるの...もっと読む
0人が参考にしています。
無線機 ケーブル
4
4.02021/05/10
無線機ケーブルに使用するため購入いたしました。
線材の長さ別に購入ができ そのまま使用できるので
問題なく使用できまし...もっと読む
0人が参考にしています。
制御機器に使っています
5
5.02019/05/28
メーカーの指定品でしたので、購入をしました。品質や性能に問題はなく、長さもちょうどよかったです。何度もリピートしている商...もっと読む
0人が参考にしています。
機器同士の接続用として
5
5.02019/05/28
他に探してみても該当する商品が見付からず、紹介してもらったので購入しました。品質や性能もよく、長さも選べたのでちょうど合...もっと読む
0人が参考にしています。
ノートパソコンに利用
5
5.02019/05/28
手持ちの232ケーブルのコネクタがうまく入らなかったので、カタログを見て選定しました。変換なのでケーブルの柔軟性もあり長...もっと読む
0人が参考にしています。
