【東洋技研】2列超小型組タイプ
- 通常単価(税別)
- 502円～2,631円
- 税込単価
- 552円～2,894円
通常出荷日：在庫品1日目～8日目一部当日出荷可能
【仕様】・端子台ボックスにも使われている小型端子台・絶縁保護カバーと幅広の記名板が付属しています。
未確定：候補が24型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
規格表
| 型式 | - | 極数 |
| RTK-10M | - | 10P |
在庫品
| 型式 | 極数 |
| RTK-10M | 4P |
| 6P | |
| 8P | |
| 10P | |
| 15P | |
| 20P |
非在庫品
| 型式 | 極数 |
| RTK-10M | 1P |
| 2P | |
| 3P | |
| 5P | |
| 7P | |
| 9P | |
| 11P | |
| 12P | |
| 13P | |
| 14P | |
| 16P | |
| 17P | |
| 18P | |
| 19P | |
| 21P | |
| 22P | |
| 23P | |
| 24P | |
| 25P | |
| 26P | |
| 27P | |
| 28P | |
| 29P | |
| 30P |
概要仕様
適合圧着端子（単位：mm）
3703ページ外形図
（単位：ｍｍ）
| 極数 | 寸 法（mm） | 重量 （ｇ） | |
| L | A | ||
| 1P | 27 | 18 | 10.76 |
| 2P | 34 | 25 | 14.96 |
| 3P | 41 | 32 | 19.43 |
| 4P＊ | 48 | 39 | 24.03 |
| 5P | 55 | 46 | 28.13 |
| 6P＊ | 62 | 53 | 32.82 |
| 7P | 69 | 60 | 37.05 |
| 8P＊ | 76 | 67 | 41.32 |
| 9P | 83 | 74 | 45.43 |
| 10P＊ | 90 | 81 | 50.22 |
| 11P | 97 | 88 | 54.40 |
| 12P | 104 | 95 | 58.66 |
| 13P | 111 | 102 | 63.55 |
| 14P | 118 | 109 | 67.44 |
| 15P＊ | 125 | 116 | 71.99 |
| 16P | 132 | 123 | 76.12 |
| 17P | 139 | 130 | 81.71 |
| 18P | 146 | 137 | 85.40 |
| 19P | 153 | 144 | 90.13 |
| 20P＊ | 160 | 151 | 94.46 |
| 21P | 167 | 158 | 97.88 |
| 22P | 174 | 165 | 102.84 |
| 23P | 181 | 172 | 107.20 |
| 24P | 188 | 179 | 111.32 |
| 25P | 195 | 186 | 114.85 |
| 26P | 202 | 193 | 120.63 |
| 27P | 209 | 200 | 124.92 |
| 28P | 216 | 207 | 128.16 |
| 29P | 223 | 214 | 133.68 |
| 30P | 230 | 221 | 137.21 |
＊ショートバー：B7-＊シリーズ
0101ページ
仕様
| 定格電圧 | AC, DC250V |
| 定格電流 | 15A |
| 耐電圧 | AC2000V,1分間 |
| 絶縁抵抗 | DC500V,200MΩ以上 |
| 本体材質 | 変性PPO,UL94V−1 |
| 使用温度範囲 | −20℃〜＋60℃ |
| 締め付けネジ | M3×8,角座金付き |
| 締め付けトルク | 1.2N・m |
| 端子間ピッチ | 7mm |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
728円 ( 801円 ) | 在庫品1日目当日出荷可能 |
502円 ( 552円 ) | 在庫品1日目当日出荷可能 |
869円 ( 956円 ) | 在庫品1日目当日出荷可能 |
745円 ( 820円 ) | 在庫品1日目当日出荷可能 |
1,149円 ( 1,264円 ) | 在庫品1日目当日出荷可能 |
1,252円 ( 1,377円 ) | 在庫品1日目当日出荷可能 |
1,271円 ( 1,398円 ) | 在庫品1日目当日出荷可能 |
1,569円 ( 1,726円 ) | 在庫品1日目当日出荷可能 |
1,244円 ( 1,368円 ) | 在庫品1日目当日出荷可能 |
1,280円 ( 1,408円 ) | 在庫品1日目当日出荷可能 |
1,425円 ( 1,568円 ) | 在庫品1日目当日出荷可能 |
1,499円 ( 1,649円 ) | 在庫品1日目当日出荷可能 |
1,572円 ( 1,729円 ) | 在庫品1日目当日出荷可能 |
1,579円 ( 1,737円 ) | 在庫品1日目当日出荷可能 |
1,851円 ( 2,036円 ) | 在庫品1日目当日出荷可能 |
2,094円 ( 2,303円 ) | 在庫品1日目当日出荷可能 |
1,614円 ( 1,775円 ) | 在庫品1日目当日出荷可能 |
1,737円 ( 1,911円 ) | 在庫品1日目当日出荷可能 |
2,296円 ( 2,526円 ) | 在庫品1日目当日出荷可能 |
2,546円 ( 2,801円 ) | 在庫品1日目当日出荷可能 |
1,797円 ( 1,977円 ) | 在庫品1日目当日出荷可能 |
2,583円 ( 2,841円 ) | 在庫品1日目当日出荷可能 |
2,564円 ( 2,820円 ) | 8日目 |
2,631円 ( 2,894円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【仕様】
・端子台ボックスにも使われている小型端子台
・絶縁保護カバーと幅広の記名板が付属しています。
【ココが特長】
●端子間のピッチが7mmの超小型端子台です。絶縁保護カバーと幅広の記名板が付属しています。
●端子間のピッチが7mmの超小型端子台です。絶縁保護カバーと幅広の記名板が付属しています。

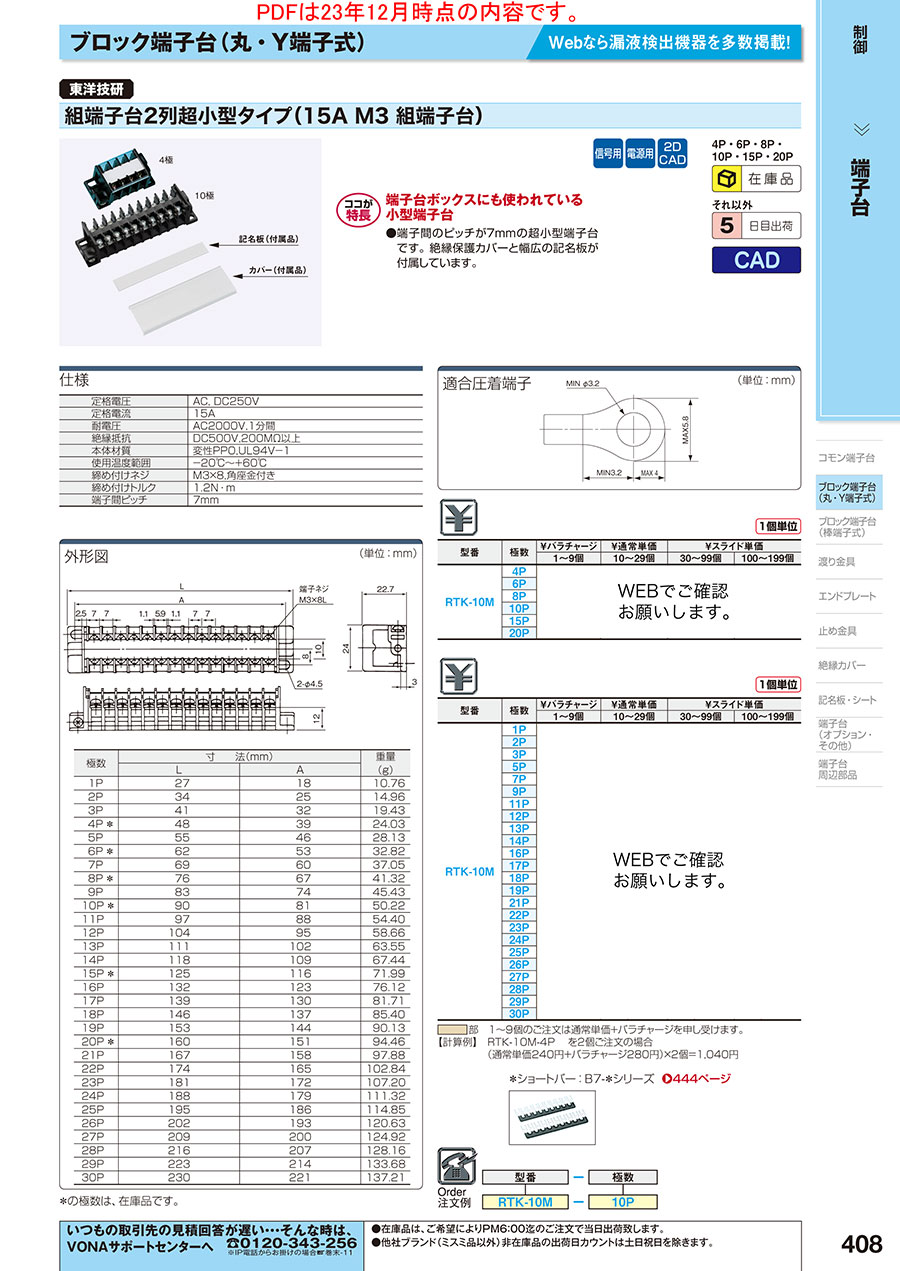

カタログ
商品担当おすすめ
【東洋技研】2列超小型組タイプのレビュー
試作用
3
3.02021/12/01
コンパクトな端子台で、場所も取る事が無かったのがよかったです。
性能にも問題が無く、注文後すぐに発送して頂けたのがとても...もっと読む
0人が参考にしています。
端子台
5
5.02021/06/14
IDECの端子台よりもコンパクトに設置できるので大変助かりました。
発送も早かったです。
単品から注文できるので助かりま...もっと読む
0人が参考にしています。
装置の外部信号との接続に
4
4.02019/08/08
ミスミのカタログの中から、求めている仕様のものをピックアップして大きさや値段を考慮して選定しました。ミスミのカタログに掲...もっと読む
