ACサーボモータ対応エンコーダケーブル（SVEY-SGDM□）

通常単価(税別): -

税込単価: -

通常出荷日：2日目～3日目

安川電機 ΣⅡシリーズ対応。0.1m単位で長さ指定ができる自由長タイプのエンコーダケーブルです。

使用部材については、「安川電機㈱：ΣⅡシリーズユーザーズマニュアル」掲載の推奨部材を使用しております。（一部相当品使用）
標準タイプのケーブル長は最大20mまでとなります。20m以上必要な場合は長距離タイプをご選定下さい。
Aストークは5本までの注文となります。

よく一緒に見られています

ミスミ

MECHATROLINK-III対応ミニI/O・RJ45コネクタ付ケーブル

通常価格(税別)： 1,718円 (税込価格：1,890円)

通常出荷日：在庫品1日目

よく一緒に見られています

ミスミ

ACサーボモータ対応主回路/ブレーキケーブル（SVPY-SGDM□）

通常出荷日：2 日目

未確定：候補が56型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

規格表

価格は型番リストの通常単価、または商品確定後「価格を確認」をクリックしてご確認お願いいたします。
直結用（両端コネクタ付タイプ）
※ケーブルの長さは0.1m単位で指定可

対応アンプ	対応モータ	外形イメージ図参照		型式	ケーブルタイプ

ΣⅡ SGDM 標準タイプ (0.2～20mまで)	SGMAH□ SGMPH□	① 直結用	両端	SVEY-SGDM1
	SGMSH□ SGMGH□	② 直結用		SVEY-SGDM2
ΣⅡ SGDM 長距離タイプ (20～50mまで)	SGMAH□ SGMPH□	① 直結用	両端	SVEY-SGDM1L
	SGMSH□ SGMGH□	② 直結用		SVEY-SGDM2L

価格は型番リストの通常単価、または商品確定後「価格を確認」をクリックしてご確認お願いいたします。
※ケーブルの長さは0.1m単位で指定可

対応アンプ	対応モータ	外形イメージ図参照		型式	ケーブルタイプ

ΣⅡ SGDM 標準タイプ (0.2～20mまで)	SGMAH□ SGMPH□	③ アンプ用片端	切り落とし	SVEY-SGDM1-HA
			モータ側コネクタセット	SVEY-SGDM1-HASET
		④ モータ用片端	切り落とし	SVEY-SGDM1-HM
			アンプ側コネクタセット	SVEY-SGDM1-HMSET
	SGMSH□ SGMGH□	⑤ アンプ用片端	切り落とし	SVEY-SGDM2-HA
			モータ側コネクタセット	SVEY-SGDM2-HASET
		⑥ モータ用片端	切り落とし	SVEY-SGDM2-HM
			アンプ側コネクタセット	SVEY-SGDM2-HMSET
ΣⅡ SGDM 長距離タイプ (20～50mまで)	SGMAH□ SGMPH□	③ アンプ用片端	切り落とし	SVEY-SGDM1L-HA
			モータ側コネクタセット	SVEY-SGDM1L-HASET
		④ モータ用片端	切り落とし	SVEY-SGDM1L-HM
			アンプ側コネクタセット	SVEY-SGDM1L-HMSET
	SGMSH□ SGMGH□	② アンプ用片端	切り落とし	SVEY-SGDM2L-HA
			モータ側コネクタセット	SVEY-SGDM2L-HASET
		③ モータ用片端	切り落とし	SVEY-SGDM2L-HM
			アンプ側コネクタセット	SVEY-SGDM2L-HMSET

対応アンプ	対応モータ	外形イメージ図参照		型式	ケーブルタイプ

ΣⅡ SGDM 標準タイプ (0.2～20mまで)	SGMSH□ SGMGH□	⑦ 直結用	両端	SVEY-SGDM2AL
		⑧ アンプ側片端	モータ側コネクタセット	SVEY-SGDM2AL-HASET
		⑨ モータ側片端	アンプ側切り落とし	SVEY-SGDM2AL-HM
			アンプ側コネクタセット	SVEY-SGDM2AL-HMSET
ΣⅡ SGDM 長距離タイプ (20～50mまで)		⑦ 直結用	両端	SVEY-SGDM2LAL
		⑧ アンプ側片端	モータ側コネクタセット	SVEY-SGDM2LAL-HASET
		⑨ モータ側片端	アンプ側切り落とし	SVEY-SGDM2LAL-HM
			アンプ側コネクタセット	SVEY-SGDM2LAL-HMSET

概要仕様

指定長(m)	〜0.9	1〜4	4.1〜50
公差	＋20mm	＋50mm	＋指定長の3%

※指定長の公差は上記の通りになります。

型番リスト

表示件数

型番

注文停止中

SVEY-SGDM1-A-[0.2-20/0.1]

注文停止中

SVEY-SGDM1-B-[0.2-20/0.1]

注文停止中

SVEY-SGDM1-HA-A-[0.2-20/0.1]

注文停止中

SVEY-SGDM1-HA-B-[0.2-20/0.1]

注文停止中

SVEY-SGDM1-HASET-A-[0.2-30/0.1]

注文停止中

SVEY-SGDM1-HASET-B-[0.2-30/0.1]

SVEY-SGDM1-HM-A-[0.2-20/0.1]

SVEY-SGDM1-HM-B-[0.2-20/0.1]

SVEY-SGDM1-HMSET-A-[0.2-30/0.1]

注文停止中

SVEY-SGDM1-HMSET-B-[0.2-30/0.1]

注文停止中

SVEY-SGDM1L-C-[0.2-50/0.1]

注文停止中

SVEY-SGDM1L-D-[0.2-50/0.1]

注文停止中

SVEY-SGDM1L-HA-C-[20-50/0.1]

注文停止中

SVEY-SGDM1L-HA-D-[20-50/0.1]

注文停止中

SVEY-SGDM1L-HASET-C-[0.2-30/0.1]

注文停止中

SVEY-SGDM1L-HASET-D-[0.2-30/0.1]

SVEY-SGDM1L-HM-C-[20-50/0.1]

SVEY-SGDM1L-HM-D-[20-50/0.1]

SVEY-SGDM1L-HMSET-C-[0.2-30/0.1]

SVEY-SGDM1L-HMSET-D-[0.2-30/0.1]

注文停止中

SVEY-SGDM2-A-[0.2-20/0.1]

注文停止中

SVEY-SGDM2-B-[0.2-20/0.1]

注文停止中

SVEY-SGDM2-HA-A-[0.2-20/0.1]

注文停止中

SVEY-SGDM2-HA-B-[0.2-20/0.1]

注文停止中

SVEY-SGDM2-HASET-A-[0.2-20/0.1]

注文停止中

SVEY-SGDM2-HASET-B-[0.2-30/0.1]

SVEY-SGDM2-HM-A-[0.2-20/0.1]

SVEY-SGDM2-HM-B-[0.2-20/0.1]

注文停止中

SVEY-SGDM2-HMSET-A-[0.2-30/0.1]

注文停止中

SVEY-SGDM2-HMSET-B-[0.2-30/0.1]

注文停止中

SVEY-SGDM2AL-A-[0.2-20/0.1]

注文停止中

SVEY-SGDM2AL-B-[0.2-20/0.1]

SVEY-SGDM2AL-HASET-A-[0.2-20/0.1]

SVEY-SGDM2AL-HASET-B-[0.2-20/0.1]

注文停止中

SVEY-SGDM2AL-HM-A-[0.2-20/0.1]

注文停止中

SVEY-SGDM2AL-HM-B-[0.2-20/0.1]

注文停止中

SVEY-SGDM2AL-HMSET-A-[0.2-20/0.1]

注文停止中

SVEY-SGDM2AL-HMSET-B-[0.2-20/0.1]

注文停止中

SVEY-SGDM2L-C-[0.2-50/0.1]

注文停止中

SVEY-SGDM2L-D-[0.2-50/0.1]

注文停止中

SVEY-SGDM2L-HA-C-[20-50/0.1]

注文停止中

SVEY-SGDM2L-HA-D-[20-50/0.1]

注文停止中

SVEY-SGDM2L-HASET-C-[0.2-30/0.1]

注文停止中

SVEY-SGDM2L-HASET-D-[0.2-30/0.1]

SVEY-SGDM2L-HM-C-[20-50/0.1]

SVEY-SGDM2L-HM-D-[20-50/0.1]

注文停止中

SVEY-SGDM2L-HMSET-C-[0.2-30/0.1]

注文停止中

SVEY-SGDM2L-HMSET-D-[0.2-30/0.1]

注文停止中

SVEY-SGDM2LAL-C-[20-50/0.1]

注文停止中

SVEY-SGDM2LAL-D-[20-50/0.1]

SVEY-SGDM2LAL-HASET-C-[0.2-20/0.1]

SVEY-SGDM2LAL-HASET-D-[0.2-20/0.1]

注文停止中

SVEY-SGDM2LAL-HM-C-[20-50/0.1]

注文停止中

SVEY-SGDM2LAL-HM-D-[0.2-20/0.1]

注文停止中

SVEY-SGDM2LAL-HMSET-C-[0.2-20/0.1]

注文停止中

SVEY-SGDM2LAL-HMSET-D-[0.2-20/0.1]

対応モータ

外形仕様

コネクタ形状

ケーブルタイプ

指定長

(m)

RoHS?

最小発注数量

【SGMAH-□/SGMPH-□】	両端加工済	ストレート	固定(シールド付)	0.2 ～ 20	-	1個
【SGMAH-□/SGMPH-□】	両端加工済	ストレート	可動(シールド付)	0.2 ～ 20	10	1個
【SGMAH-□/SGMPH-□】	モータ側切り落とし	-	固定(シールド付)	0.2 ～ 20	-	1個
【SGMAH-□/SGMPH-□】	モータ側切り落とし	-	可動(シールド付)	0.2 ～ 20	-	1個
【SGMAH-□/SGMPH-□】	モータ側切り落とし(モータ側コネクタセット)	ストレート	固定(シールド付)	0.2 ～ 30	-	1個
【SGMAH-□/SGMPH-□】	モータ側切り落とし(モータ側コネクタセット)	ストレート	可動(シールド付)	0.2 ～ 30	-	1個
【SGMAH-□/SGMPH-□】	アンプ側切り落とし	ストレート	固定(シールド付)	0.2 ～ 20	-	1個
【SGMAH-□/SGMPH-□】	アンプ側切り落とし	ストレート	可動(シールド付)	0.2 ～ 20	-	1個
【SGMAH-□/SGMPH-□】	アンプ側切り落とし(アンプ側コネクタセット)	ストレート	固定(シールド付)	0.2 ～ 30	-	1個
【SGMAH-□/SGMPH-□】	アンプ側切り落とし(アンプ側コネクタセット)	ストレート	可動(シールド付)	0.2 ～ 30	10	1個
【SGMAH-□/SGMPH-□】	両端加工済	ストレート	固定(シールド付)	0.2 ～ 50	-	1個
【SGMAH-□/SGMPH-□】	両端加工済	ストレート	可動(シールド付)	0.2 ～ 50	-	1個
【SGMAH-□/SGMPH-□】	モータ側切り落とし	-	固定(シールド付)	20 ～ 50	-	1個
【SGMAH-□/SGMPH-□】	モータ側切り落とし	-	可動(シールド付)	20 ～ 50	-	1個
【SGMAH-□/SGMPH-□】	モータ側切り落とし(モータ側コネクタセット)	ストレート	固定(シールド付)	0.2 ～ 30	-	1個
【SGMAH-□/SGMPH-□】	モータ側切り落とし(モータ側コネクタセット)	ストレート	可動(シールド付)	0.2 ～ 30	-	1個
【SGMAH-□/SGMPH-□】	アンプ側切り落とし	ストレート	固定(シールド付)	20 ～ 50	-	1個
【SGMAH-□/SGMPH-□】	アンプ側切り落とし	ストレート	可動(シールド付)	20 ～ 50	-	1個
【SGMAH-□/SGMPH-□】	アンプ側切り落とし(アンプ側コネクタセット)	ストレート	固定(シールド付)	0.2 ～ 30	-	1個
【SGMAH-□/SGMPH-□】	アンプ側切り落とし(アンプ側コネクタセット)	ストレート	可動(シールド付)	0.2 ～ 30	-	1個
【SGMSH-□/SGMGH-□】	両端加工済	ストレート	固定(シールド付)	0.2 ～ 20	-	1個
【SGMSH-□/SGMGH-□】	両端加工済	ストレート	可動(シールド付)	0.2 ～ 20	-	1個
【SGMSH-□/SGMGH-□】	モータ側切り落とし	ストレート	固定(シールド付)	0.2 ～ 20	-	1個
【SGMSH-□/SGMGH-□】	モータ側切り落とし	ストレート	可動(シールド付)	0.2 ～ 20	-	1個
【SGMSH-□/SGMGH-□】	モータ側切り落とし(モータ側コネクタセット)	ストレート	固定(シールド付)	0.2 ～ 20	-	1個
【SGMSH-□/SGMGH-□】	モータ側切り落とし(モータ側コネクタセット)	ストレート	可動(シールド付)	0.2 ～ 30	-	1個
【SGMSH-□/SGMGH-□】	アンプ側切り落とし	ストレート	固定(シールド付)	0.2 ～ 20	-	1個
【SGMSH-□/SGMGH-□】	アンプ側切り落とし	ストレート	可動(シールド付)	0.2 ～ 20	-	1個
【SGMSH-□/SGMGH-□】	アンプ側切り落とし(アンプ側コネクタセット)	ストレート	固定(シールド付)	0.2 ～ 30	-	1個
【SGMSH-□/SGMGH-□】	アンプ側切り落とし(アンプ側コネクタセット)	ストレート	可動(シールド付)	0.2 ～ 30	-	1個
【SGMSH-□/SGMGH-□】	両端加工済	アングル	固定(シールド付)	0.2 ～ 20	-	1個
【SGMSH-□/SGMGH-□】	両端加工済	アングル	可動(シールド付)	0.2 ～ 20	-	1個
【SGMSH-□/SGMGH-□】	モータ側切り落とし(モータ側コネクタセット)	アングル	固定(シールド付)	0.2 ～ 20	-	1個
【SGMSH-□/SGMGH-□】	モータ側切り落とし(モータ側コネクタセット)	アングル	可動(シールド付)	0.2 ～ 20	-	1個
【SGMSH-□/SGMGH-□】	アンプ側切り落とし	アングル	固定(シールド付)	0.2 ～ 20	-	1個
【SGMSH-□/SGMGH-□】	アンプ側切り落とし	アングル	可動(シールド付)	0.2 ～ 20	-	1個
【SGMSH-□/SGMGH-□】	アンプ側切り落とし(アンプ側コネクタセット)	アングル	固定(シールド付)	0.2 ～ 20	-	1個
【SGMSH-□/SGMGH-□】	アンプ側切り落とし(アンプ側コネクタセット)	アングル	可動(シールド付)	0.2 ～ 20	-	1個
【SGMSH-□/SGMGH-□】	両端加工済	ストレート	固定(シールド付)	0.2 ～ 50	-	1個
【SGMSH-□/SGMGH-□】	両端加工済	ストレート	可動(シールド付)	0.2 ～ 50	-	1個
【SGMSH-□/SGMGH-□】	モータ側切り落とし	-	固定(シールド付)	20 ～ 50	-	1個
【SGMSH-□/SGMGH-□】	モータ側切り落とし	-	可動(シールド付)	20 ～ 50	-	1個
【SGMSH-□/SGMGH-□】	モータ側切り落とし(モータ側コネクタセット)	ストレート	固定(シールド付)	0.2 ～ 30	-	1個
【SGMSH-□/SGMGH-□】	モータ側切り落とし(モータ側コネクタセット)	ストレート	可動(シールド付)	0.2 ～ 30	-	1個
【SGMSH-□/SGMGH-□】	アンプ側切り落とし	ストレート	固定(シールド付)	20 ～ 50	-	1個
【SGMSH-□/SGMGH-□】	アンプ側切り落とし	ストレート	可動(シールド付)	20 ～ 50	-	1個
【SGMSH-□/SGMGH-□】	アンプ側切り落とし(アンプ側コネクタセット)	ストレート	固定(シールド付)	0.2 ～ 30	-	1個
【SGMSH-□/SGMGH-□】	アンプ側切り落とし(アンプ側コネクタセット)	ストレート	可動(シールド付)	0.2 ～ 30	-	1個
【SGMSH-□/SGMGH-□】	両端加工済	アングル	固定(シールド付)	20 ～ 50	-	1個
【SGMSH-□/SGMGH-□】	両端加工済	アングル	可動(シールド付)	20 ～ 50	-	1個
【SGMSH-□/SGMGH-□】	モータ側切り落とし(モータ側コネクタセット)	アングル	固定(シールド付)	0.2 ～ 20	-	1個
【SGMSH-□/SGMGH-□】	モータ側切り落とし(モータ側コネクタセット)	アングル	可動(シールド付)	0.2 ～ 20	-	1個
【SGMSH-□/SGMGH-□】	アンプ側切り落とし	アングル	固定(シールド付)	20 ～ 50	-	1個
【SGMSH-□/SGMGH-□】	アンプ側切り落とし	アングル	可動(シールド付)	0.2 ～ 20	-	1個
【SGMSH-□/SGMGH-□】	アンプ側切り落とし(アンプ側コネクタセット)	アングル	固定(シールド付)	0.2 ～ 20	-	1個
【SGMSH-□/SGMGH-□】	アンプ側切り落とし(アンプ側コネクタセット)	アングル	可動(シールド付)	0.2 ～ 20	-	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

詳細情報

基本情報

基本情報

安川電機 ΣⅡシリーズ対応。0.1m単位で長さ指定ができる自由長タイプのエンコーダケーブルです。

ご注意

使用部材については、「安川電機㈱：ΣⅡシリーズユーザーズマニュアル」掲載の推奨部材を使用しております。（一部相当品使用）
標準タイプのケーブル長は最大20mまでとなります。20m以上必要な場合は長距離タイプをご選定下さい。
Aストークは5本までの注文となります。

アングルタイプもラインナップ！
●「片端切り落とし＋相手側コネクタセット」　が大好評！
●固定用ケーブル・可動用ケーブルの選択が可能です。

結線・線色ページ >>2494
部材ページ >>2104

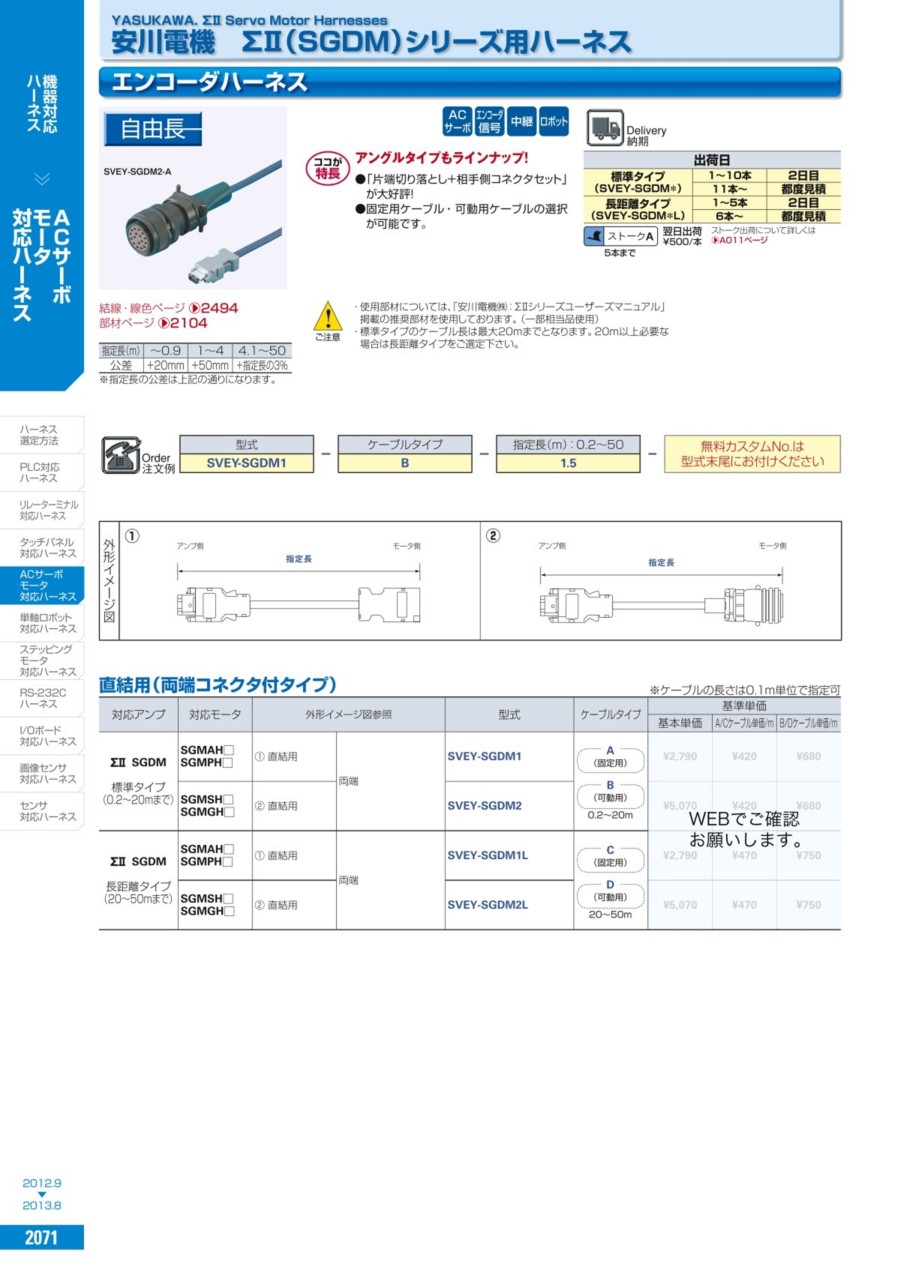

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
