ACサーボモータ対応エンコーダケーブル（SVEY-SGDS□）

通常単価(税別): -

税込単価: -

通常出荷日：2日目

安川電機 ΣIII（SGDS）シリーズ対応。0.1m単位で長さ指定ができる自由長タイプのエンコーダケー...

詳細を確認

使用部材については、「安川電機（株）：ΣⅢシリーズユーザーズマニュアル」掲載の推奨部材を使用しております。（一部相当品使用）
ケーブル長は20mまでとなります。
バッテリユニット付きハーネスの取り扱いはございません。
Aストークは5本までの注文となります。

詳細を確認

よく一緒に見られています

ミスミ

ACサーボモータ対応エンコーダケーブル（SVEY-SGFV□）

通常出荷日：2 日目～

よく一緒に見られています

ミスミ

ACサーボモータ対応主回路/ブレーキケーブル（SVPY-SGFV□）

通常出荷日：2 日目～

未確定：候補が40型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

規格表

直結用（両端コネクタ付タイプ）
※ケーブルの長さは0.1m単位で指定可

価格は型番リストの通常単価、または商品確定後「価格を確認」をクリックしてご確認お願いいたします。

対応アンプ	対応モータ	外形イメージ		型式	ケーブルタイプ

ΣⅢ SGDS	SGMAS □ SGMPS-01A～04A	① 直結用	両端	SVEY-SGDS1
	SGMCS □	④ 直結用		SVEY-SGDS2
	SGMPS-08A SGMJJ □	① 直結用		SVEY-SGDS3
	SGMSS □ SGMGH □	④ 直結用		SVEY-SGDS4

対応アンプ	対応モータ	外形イメージ		型式	ケーブルタイプ

ΣⅢ SGDS	SGMAS □ SGMPS-01A～04A	② アンプ側片端	切り落とし	SVEY-SGDS1-HA
			モータ側コネクタセット	SVEY-SGDS1-HASET
		③ モータ側片端	切り落とし	SVEY-SGDS1-HM
			アンプ側コネクタセット	SVEY-SGDS1-HMSET
	SGMCS □	⑤ アンプ側片端	切り落とし	SVEY-SGDS2-HA
			モータ側コネクタセット	SVEY-SGDS2-HASET
		⑥ モータ側片端	切り落とし	SVEY-SGDS2-HM 現場加工用(片端切り落としタイプ)片端切り落とし＋コネクタセット ※ケーブルの長さは0.1m単位で指定可
			アンプ側コネクタセット	SVEY-SGDS2-HMSET
	SGMPS-08A SGMJJ □	② アンプ側片端	切り落とし	SVEY-SGDS3-HA
			モータ側コネクタセット	SVEY-SGDS3-HASET
		③ モータ側片端	切り落とし	SVEY-SGDS3-HM
			アンプ側コネクタセット	SVEY-SGDS3-HMSET
	SGMSS □ SGMGH □	⑤ アンプ側片端	切り落とし	SVEY-SGDS4-HA
			モータ側コネクタセット	SVEY-SGDS4-HASET
		⑥ モータ側片端	切り落とし	SVEY-SGDS4-HM
			アンプ側コネクタセット	SVEY-SGDS4-HMSET

概要仕様

指定長(m)	〜0.9	1〜4	4.1〜20
公差	＋20mm	＋50mm	＋指定長の3%

※指定長の公差は上記の通りになります。

型番リスト

表示件数

型番

注文停止中

SVEY-SGDS1-A-[0.2-20/0.1]

注文停止中

SVEY-SGDS1-B-[0.2-20/0.1]

注文停止中

SVEY-SGDS1-HA-A-[0.2-20/0.1]

注文停止中

SVEY-SGDS1-HA-B-[0.2-20/0.1]

注文停止中

SVEY-SGDS1-HASET-A-[0.2-30/0.1]

注文停止中

SVEY-SGDS1-HASET-B-[0.2-30/0.1]

SVEY-SGDS1-HM-A-[0.2-20/0.1]

SVEY-SGDS1-HM-B-[0.2-20/0.1]

SVEY-SGDS1-HMSET-A-[0.2-30/0.1]

注文停止中

SVEY-SGDS1-HMSET-B-[0.2-30/0.1]

注文停止中

SVEY-SGDS2-A-[0.2-20/0.1]

注文停止中

SVEY-SGDS2-B-[0.2-20/0.1]

注文停止中

SVEY-SGDS2-HA-A-[0.2-20/0.1]

注文停止中

SVEY-SGDS2-HA-B-[0.2-20/0.1]

注文停止中

SVEY-SGDS2-HASET-A-[0.2-30/0.1]

注文停止中

SVEY-SGDS2-HASET-B-[0.2-30/0.1]

SVEY-SGDS2-HM-A-[0.2-20/0.1]

SVEY-SGDS2-HM-B-[0.2-20/0.1]

SVEY-SGDS2-HMSET-A-[0.2-30/0.1]

注文停止中

SVEY-SGDS2-HMSET-B-[0.2-30/0.1]

注文停止中

SVEY-SGDS3-A-[0.2-20/0.1]

注文停止中

SVEY-SGDS3-B-[0.2-20/0.1]

注文停止中

SVEY-SGDS3-HA-A-[0.2-20/0.1]

注文停止中

SVEY-SGDS3-HA-B-[0.2-20/0.1]

注文停止中

SVEY-SGDS3-HASET-A-[0.2-30/0.1]

注文停止中

SVEY-SGDS3-HASET-B-[0.2-30/0.1]

SVEY-SGDS3-HM-A-[0.2-20/0.1]

SVEY-SGDS3-HM-B-[0.2-20/0.1]

SVEY-SGDS3-HMSET-A-[0.2-30/0.1]

注文停止中

SVEY-SGDS3-HMSET-B-[0.2-30/0.1]

注文停止中

SVEY-SGDS4-A-[0.2-20/0.1]

注文停止中

SVEY-SGDS4-B-[0.2-20/0.1]

注文停止中

SVEY-SGDS4-HA-A-[0.2-20/0.1]

注文停止中

SVEY-SGDS4-HA-B-[0.2-20/0.1]

注文停止中

SVEY-SGDS4-HASET-A-[0.2-20/0.1]

注文停止中

SVEY-SGDS4-HASET-B-[0.2-30/0.1]

SVEY-SGDS4-HM-A-[0.2-20/0.1]

SVEY-SGDS4-HM-B-[0.2-20/0.1]

注文停止中

SVEY-SGDS4-HMSET-A-[0.2-30/0.1]

注文停止中

SVEY-SGDS4-HMSET-B-[0.2-30/0.1]

対応モータ

外形仕様

コネクタ形状

ケーブルタイプ

指定長

(m)

RoHS?

最小発注数量

【SGMAS□/SGMPS-01A～04A】	両端加工済	アングル	固定(シールド付)	0.2 ～ 20	10	1個
【SGMAS□/SGMPS-01A～04A】	両端加工済	アングル	可動(シールド付)	0.2 ～ 20	10	1個
【SGMAS□/SGMPS-01A～04A】	モータ側切り落とし	-	固定(シールド付)	0.2 ～ 20	10	1個
【SGMAS□/SGMPS-01A～04A】	モータ側切り落とし	-	可動(シールド付)	0.2 ～ 20	10	1個
【SGMAS□/SGMPS-01A～04A】	モータ側切り落とし(モータ側コネクタセット)	アングル	固定(シールド付)	0.2 ～ 30	10	1個
【SGMAS□/SGMPS-01A～04A】	モータ側切り落とし(モータ側コネクタセット)	アングル	可動(シールド付)	0.2 ～ 30	10	1個
【SGMAS□/SGMPS-01A～04A】	アンプ側切り落とし	アングル	固定(シールド付)	0.2 ～ 20	10	1個
【SGMAS□/SGMPS-01A～04A】	アンプ側切り落とし	アングル	可動(シールド付)	0.2 ～ 20	10	1個
【SGMAS□/SGMPS-01A～04A】	アンプ側切り落とし(アンプ側コネクタセット)	アングル	固定(シールド付)	0.2 ～ 30	10	1個
【SGMAS□/SGMPS-01A～04A】	アンプ側切り落とし(アンプ側コネクタセット)	アングル	可動(シールド付)	0.2 ～ 30	10	1個
【SGMCS□】	両端加工済	ストレート	固定(シールド付)	0.2 ～ 20	10	1個
【SGMCS□】	両端加工済	ストレート	可動(シールド付)	0.2 ～ 20	10	1個
【SGMCS□】	モータ側切り落とし	-	固定(シールド付)	0.2 ～ 20	10	1個
【SGMCS□】	モータ側切り落とし	-	可動(シールド付)	0.2 ～ 20	10	1個
【SGMCS□】	モータ側切り落とし(モータ側コネクタセット)	ストレート	固定(シールド付)	0.2 ～ 30	10	1個
【SGMCS□】	モータ側切り落とし(モータ側コネクタセット)	ストレート	可動(シールド付)	0.2 ～ 30	10	1個
【SGMCS□】	アンプ側切り落とし	ストレート	固定(シールド付)	0.2 ～ 20	10	1個
【SGMCS□】	アンプ側切り落とし	ストレート	可動(シールド付)	0.2 ～ 20	10	1個
【SGMCS□】	アンプ側切り落とし(アンプ側コネクタセット)	ストレート	固定(シールド付)	0.2 ～ 30	10	1個
【SGMCS□】	アンプ側切り落とし(アンプ側コネクタセット)	ストレート	可動(シールド付)	0.2 ～ 30	10	1個
【SGMPS-08A/SGMJJ□】	両端加工済	アングル	固定(シールド付)	0.2 ～ 20	10	1個
【SGMPS-08A/SGMJJ□】	両端加工済	アングル	可動(シールド付)	0.2 ～ 20	10	1個
【SGMPS-08A/SGMJJ□】	モータ側切り落とし	-	固定(シールド付)	0.2 ～ 20	10	1個
【SGMPS-08A/SGMJJ□】	モータ側切り落とし	-	可動(シールド付)	0.2 ～ 20	10	1個
【SGMPS-08A/SGMJJ□】	モータ側切り落とし(モータ側コネクタセット)	アングル	固定(シールド付)	0.2 ～ 30	10	1個
【SGMPS-08A/SGMJJ□】	モータ側切り落とし(モータ側コネクタセット)	アングル	可動(シールド付)	0.2 ～ 30	10	1個
【SGMPS-08A/SGMJJ□】	アンプ側切り落とし	アングル	固定(シールド付)	0.2 ～ 20	10	1個
【SGMPS-08A/SGMJJ□】	アンプ側切り落とし	アングル	可動(シールド付)	0.2 ～ 20	10	1個
【SGMPS-08A/SGMJJ□】	アンプ側切り落とし(アンプ側コネクタセット)	アングル	固定(シールド付)	0.2 ～ 30	10	1個
【SGMPS-08A/SGMJJ□】	アンプ側切り落とし(アンプ側コネクタセット)	アングル	可動(シールド付)	0.2 ～ 30	10	1個
【SGMSS □/SGMGH □】	両端加工済	ストレート	固定(シールド付)	0.2 ～ 20	10	1個
【SGMSS □/SGMGH □】	両端加工済	ストレート	可動(シールド付)	0.2 ～ 20	10	1個
【SGMSS □/SGMGH □】	モータ側切り落とし	-	固定(シールド付)	0.2 ～ 20	10	1個
【SGMSS □/SGMGH □】	モータ側切り落とし	-	可動(シールド付)	0.2 ～ 20	10	1個
【SGMSS □/SGMGH □】	モータ側切り落とし(モータ側コネクタセット)	ストレート	固定(シールド付)	0.2 ～ 20	10	1個
【SGMSS □/SGMGH □】	モータ側切り落とし(モータ側コネクタセット)	ストレート	可動(シールド付)	0.2 ～ 30	10	1個
【SGMSS □/SGMGH □】	アンプ側切り落とし	ストレート	固定(シールド付)	0.2 ～ 20	10	1個
【SGMSS □/SGMGH □】	アンプ側切り落とし	ストレート	可動(シールド付)	0.2 ～ 20	10	1個
【SGMSS □/SGMGH □】	アンプ側切り落とし(アンプ側コネクタセット)	ストレート	固定(シールド付)	0.2 ～ 30	10	1個
【SGMSS □/SGMGH □】	アンプ側切り落とし(アンプ側コネクタセット)	ストレート	可動(シールド付)	0.2 ～ 30	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目

詳細情報

基本情報

基本情報

安川電機 ΣIII（SGDS）シリーズ対応。0.1m単位で長さ指定ができる自由長タイプのエンコーダケーブルです。

ご注意

使用部材については、「安川電機（株）：ΣⅢシリーズユーザーズマニュアル」掲載の推奨部材を使用しております。（一部相当品使用）
ケーブル長は20mまでとなります。
バッテリユニット付きハーネスの取り扱いはございません。
Aストークは5本までの注文となります。

長さ指定ができるエンコーダハーネスです！
●「片端切り落とし＋相手側コネクタセット」が大好評！
●固定用ケーブル・可動用ケーブルの選択が可能です。
●メーカー指定部材に準拠しています。（一部相当品使用）

結線・線色ページ >>2492
部材ページ >>2104

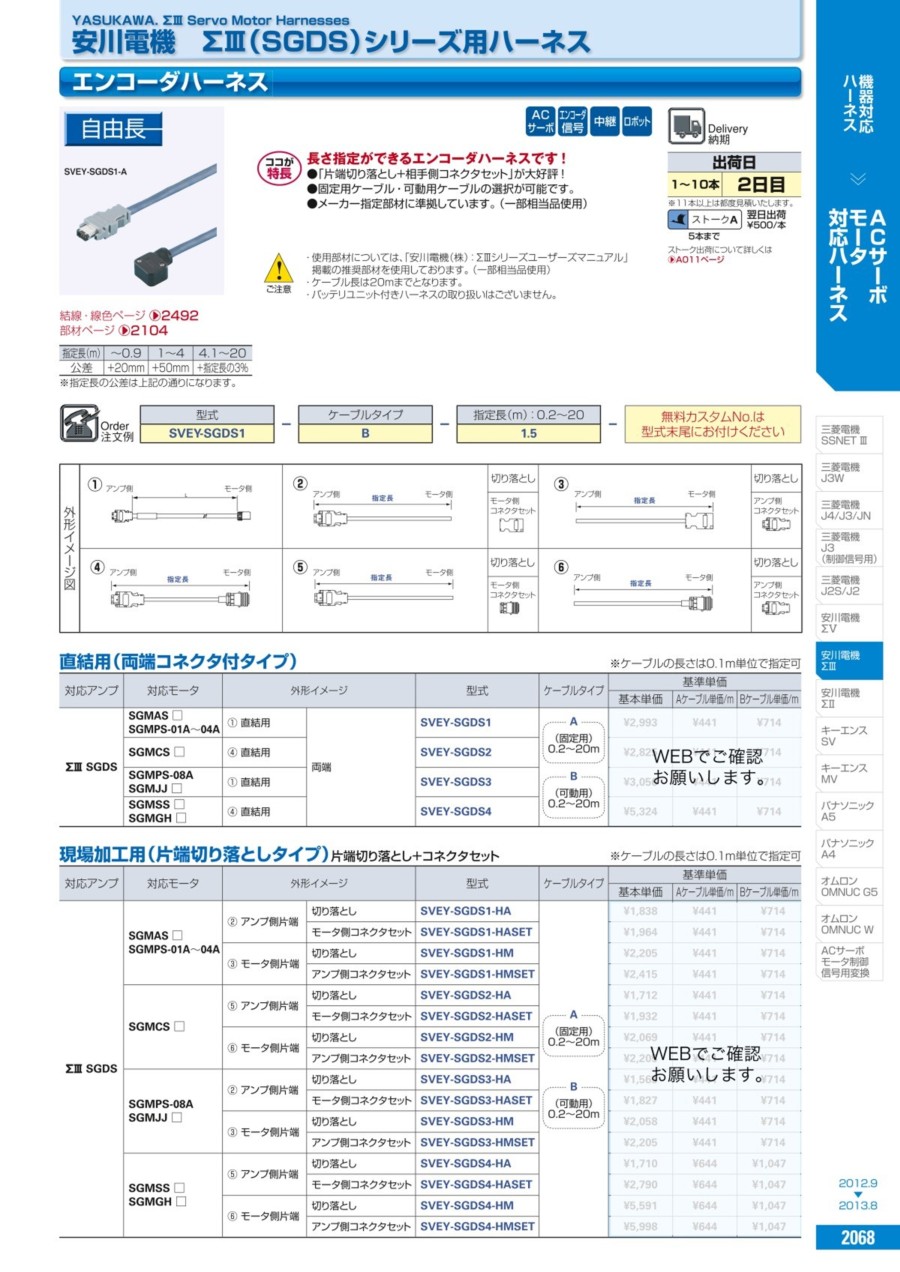

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
