ACサーボモータ対応主回路/ブレーキケーブル（SVPY-SGDS□）
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：2日目
安川電機 ΣIII（SGDS）シリーズ対応。0.1m単位で長さ指定ができる自由長タイプの主回路、ブレー...
詳細を確認- 使用部材については、「安川電機（株）：ΣⅢシリーズユーザーズマニュアル」掲載の推奨部材を使用しております。（一部相当品使用）
FG線とブレーキ線にはM4丸型端子がつきます。
Aストークは5本までの注文となります。
未確定：候補が36型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
規格表
直結用（両端加工済みタイプ）
※ケーブルの長さは0.1m単位で指定可
価格は型番リストの通常単価、または商品確定後「価格を確認」をクリックしてご確認お願いいたします。
現場加工用（片端切り落としタイプ）
※ケーブルの長さは0.1m単位で指定可
※ケーブルの長さは0.1m単位で指定可
価格は型番リストの通常単価、または商品確定後「価格を確認」をクリックしてご確認お願いいたします。
| 対応アンプ | 対応モータ | 外形イメージ | 型式 | ケーブルタイプ |
| ΣⅢ SGDS (主回路用) | SGMAS-01A,A5A,C2A SGMPS-01A | ① 直結用 | SVPY-SGDS1 |   |
| SGMAS-02A,04A,06A SGMPS-02A,04A | SVPY-SGDS2 | |||
| SGMCS-02B,04C,05B,07B,08B, 10C,14C,16E,17D,25D,35E | ⑨ 直結用 | SVPY-SGDS3 | ||
| SGMAS-08A | ① 直結用 | SVPY-SGDS4 | ||
| SGMPS-08A | ③ 直結用 | SVPY-SGDS5 | ||
| ΣⅢ SGDS (ブレーキ用) | SGMAS-01A,A5A,C2A SGMPS-01A | ⑤ 直結用 | SVPY-SGDS1B | |
| SGMAS-02A,04A,06A SGMPS-02A,04A | SVPY-SGDS2B | |||
| SGMAS-08A | SVPY-SGDS3B | |||
| SGMPS-08A | ⑦ 直結用 | SVPY-SGDS4B |
| 対応アンプ | 対応モータ | 外形イメージ | 型式 | ケーブルタイプ |
| ΣⅢ SGDS (主回路用) | SGMAS-01A,A5A,C2A SGMPS-01A | ② 中継用片端 | SVPY-SGDS1-HM |   |
| SGMAS-02A,04A,06A SGMPS-02A,04A | SVPY-SGDS2-HM | |||
| SGMCS-02B,04C,05B,07B,08B, 10C,14C,16E,17D,25D,35E | ⑩ 中継用片端 | SVPY-SGDS3-HM | ||
| SGMAS-08A | ② 中継用片端 | SVPY-SGDS4-HM | ||
| SGMPS-08A | ④ 中継用片端 | SVPY-SGDS5-HM | ||
| ΣⅢ SGDS (ブレーキ用) | SGMAS-01A,A5A,C2A SGMPS-01A | ⑥ 中継用片端 | SVPY-SGDS1B-HM | |
| SGMAS-02A,04A,06A SGMPS-02A,04A | SVPY-SGDS2B-HM | |||
| SGMAS-08A | SVPY-SGDS3B-HM | |||
| SGMPS-08A | ⑧ 中継用片端 | SVPY-SGDS4B-HM |
※ケーブルの長さは0.1m単位で指定可
概要仕様
| 指定長(m) | 〜0.9 | 1〜4 | 4.1〜50 |
| 公差 | ＋20mm | ＋50mm | ＋指定長の3% |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
詳細情報
基本情報
安川電機 ΣIII（SGDS）シリーズ対応。0.1m単位で長さ指定ができる自由長タイプの主回路、ブレーキケーブルです。
ご注意
- 使用部材については、「安川電機（株）：ΣⅢシリーズユーザーズマニュアル」掲載の推奨部材を使用しております。（一部相当品使用）
FG線とブレーキ線にはM4丸型端子がつきます。
Aストークは5本までの注文となります。
長さ指定ができる主回路ハーネスです！
●ケーブル長を自由指定できます。
●カスタムサービスをご利用いただきますと、シース剝き長さ・ラベル印字が指定できます。
指定方法はこちら
●固定用ケーブル・可動用ケーブルの選択が可能です。
●中継に便利な片端切り落としタイプをラインナップ。

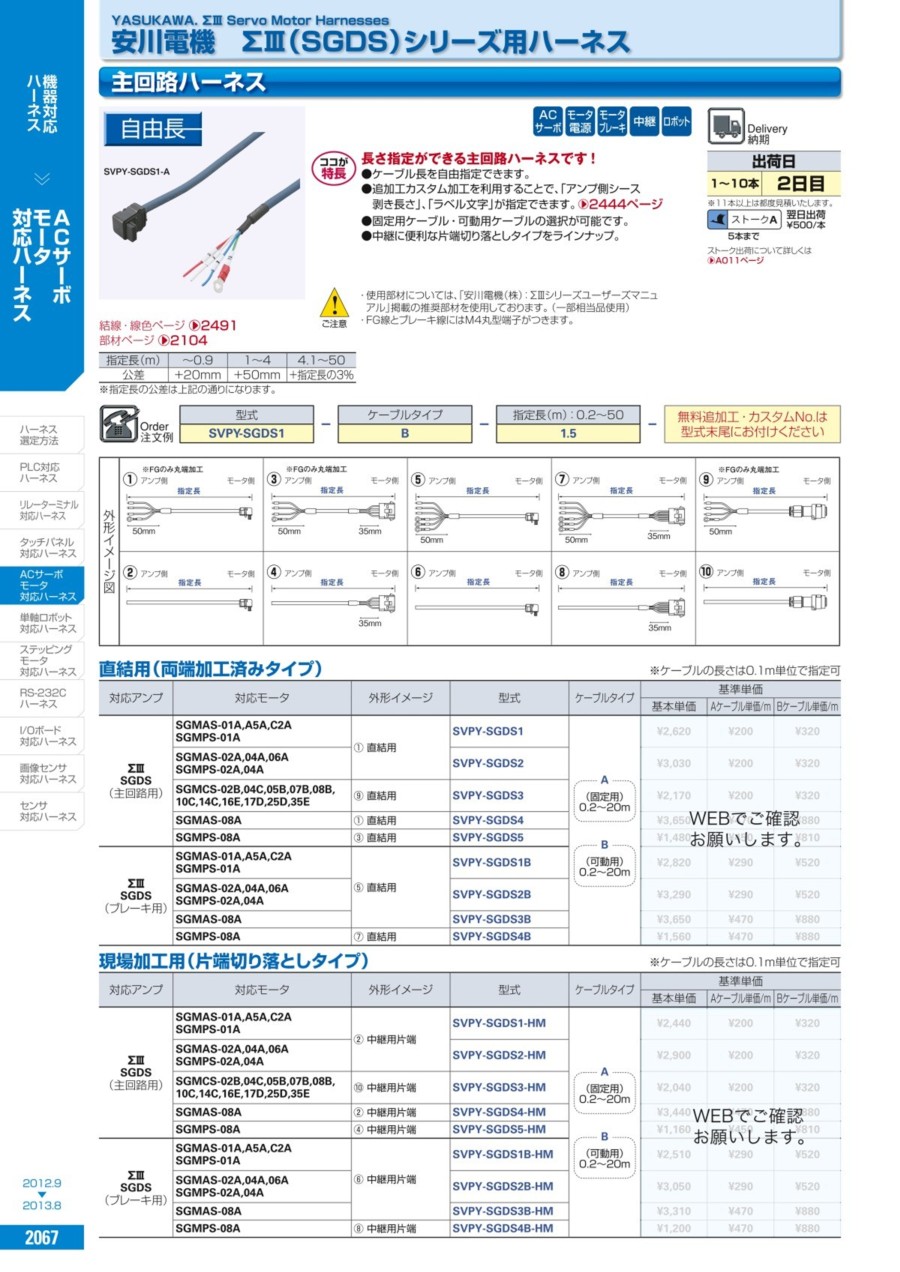

カタログ
