PLTコネクタ付ケーブル ストレート・中継タイプ

PLTコネクタ付ケーブル ストレート・中継タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 3.0平均満足度3.0 この商品のレビューをみる（2件）
通常価格(税別)
 -
税込価格
 -

機器間接続用として利用できる小型PLTコネクタを取付けた中継コネクタ付きケーブ...

詳細情報を確認する

規格・仕様：
  • 機器間接続
  • ネジ式
  • ハンダ
  • ニッケルメッキ
  • ミスミオリジナル
  • コネクタメーカー：
    ミスミ
  • コネクタ種類：
    PLT
  • ケーブル形状：
    丸
  • 導体寸法(AWG)：
    25

(i)ご注意

  • 一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。受注再開時期は現在未定です。

選定サポート情報

型番

未確定162件の候補があります。

Loading...

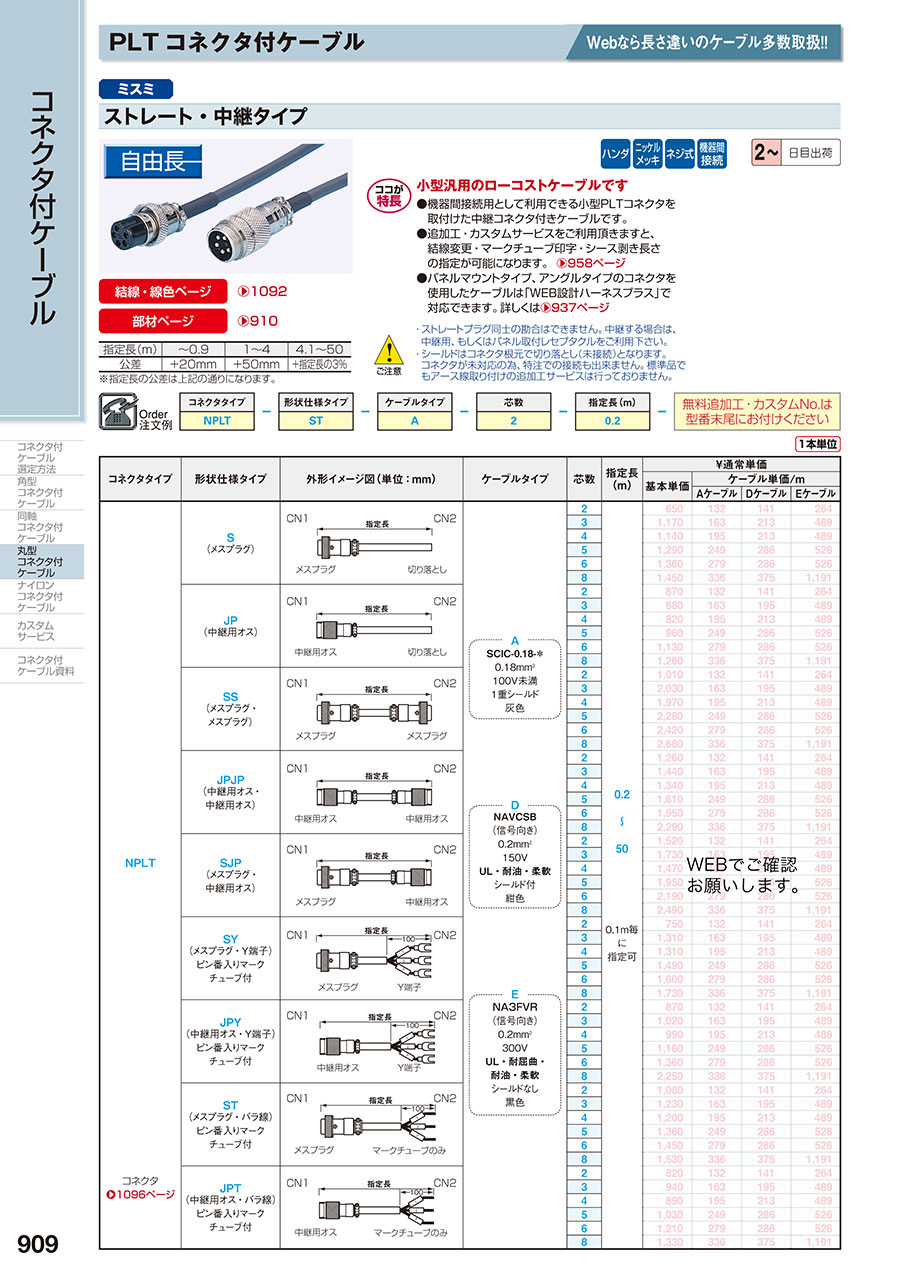

外形図・規格表

【ご注意】
・ストレートプラグ同士の勘合はできません。中継する場合は、中継用、もしくはパネル取付レセプタクルをご利用下さい。
・シールドはコネクタ根元で切り落とし（未接続）となります。
・コネクタが未対応の為、特注での接続も出来ません。標準品でもアース線取り付けの追加工サービスは行っておりません。

価格は型番リストの通常単価、または商品確定後「価格を確認」をクリックしてご確認お願いいたします。

1本単位
コネクタタイプ：NPLTコネクタ 変換表はこちら
形状仕様イメージ図（単位：mm）芯数ケーブルタイプ別型式指定長
（m）
Aケーブル(灰)
AWG25 100Ｖ未満
0.18㎟
1重シールド		Dケーブル(紺)
AWG25 150Ｖ
0.2㎟ 耐油・柔軟
シールド付		Eケーブル(黒)
AWG25 300Ｖ
0.2㎟ 耐屈曲・耐油・柔軟
シールドなし
PLTコネクタ ストレート・中継タイプ:関連画像
S
（メスプラグ）		2NPLT-S-A-2NPLT-S-D-2NPLT-S-E-20.2

～

50

0.1m毎に
指定可
3NPLT-S-A-3NPLT-S-D-3NPLT-S-E-3
4NPLT-S-A-4NPLT-S-D-4NPLT-S-E-4
5NPLT-S-A-5NPLT-S-D-5NPLT-S-E-5
6NPLT-S-A-6NPLT-S-D-6NPLT-S-E-6
8NPLT-S-A-8NPLT-S-D-8NPLT-S-E-8
PLTコネクタ ストレート・中継タイプ:関連画像
JP
（中継用オス）		2NPLT-JP-A-2NPLT-JP-D-2NPLT-JP-E-2
3NPLT-JP-A-3NPLT-JP-D-3NPLT-JP-E-3
4NPLT-JP-A-4NPLT-JP-D-4NPLT-JP-E-4
5NPLT-JP-A-5NPLT-JP-D-5NPLT-JP-E-5
6NPLT-JP-A-6NPLT-JP-D-6NPLT-JP-E-6
8NPLT-JP-A-8NPLT-JP-D-8NPLT-JP-E-8
PLTコネクタ ストレート・中継タイプ:関連画像
SS
（メスプラグ・メスプラグ）		2NPLT-SS-A-2NPLT-SS-D-2NPLT-SS-E-2
3NPLT-SS-A-3NPLT-SS-D-3NPLT-SS-E-3
4NPLT-SS-A-4NPLT-SS-D-4NPLT-SS-E-4
5NPLT-SS-A-5NPLT-SS-D-5NPLT-SS-E-5
6NPLT-SS-A-6NPLT-SS-D-6NPLT-SS-E-6
8NPLT-SS-A-8NPLT-SS-D-8NPLT-SS-E-8
PLTコネクタ ストレート・中継タイプ:関連画像
JPJP
（中継用オス・中継用オス）		2NPLT-JPJP-A-2NPLT-JPJP-D-2NPLT-JPJP-E-20.2

～

50

0.1m毎に
指定可
3NPLT-JPJP-A-3NPLT-JPJP-D-3NPLT-JPJP-E-3
4NPLT-JPJP-A-4NPLT-JPJP-D-4NPLT-JPJP-E-4
5NPLT-JPJP-A-5NPLT-JPJP-D-5NPLT-JPJP-E-5
6NPLT-JPJP-A-6NPLT-JPJP-D-6NPLT-JPJP-E-6
8NPLT-JPJP-A-8NPLT-JPJP-D-8NPLT-JPJP-E-8
PLTコネクタ ストレート・中継タイプ:関連画像
SJP
（メスプラグ・中継用オス）		2NPLT-SJP-A-2NPLT-SJP-D-2NPLT-SJP-E-2
3NPLT-SJP-A-3NPLT-SJP-D-3NPLT-SJP-E-3
4NPLT-SJP-A-4NPLT-SJP-D-4NPLT-SJP-E-4
5NPLT-SJP-A-5NPLT-SJP-D-5NPLT-SJP-E-5
6NPLT-SJP-A-6NPLT-SJP-D-6NPLT-SJP-E-6
8NPLT-SJP-A-8NPLT-SJP-D-8NPLT-SJP-E-8
PLTコネクタ ストレート・中継タイプ:関連画像
SY
（メスプラグ・Y端子）
ピン番入りマークチューブ付		2NPLT-SY-A-2NPLT-SY-D-2NPLT-SY-E-2
3NPLT-SY-A-3NPLT-SY-D-3NPLT-SY-E-3
4NPLT-SY-A-4NPLT-SY-D-4NPLT-SY-E-4
5NPLT-SY-A-5NPLT-SY-D-5NPLT-SY-E-5
6NPLT-SY-A-6NPLT-SY-D-6NPLT-SY-E-6
8NPLT-SY-A-8NPLT-SY-D-8NPLT-SY-E-8
PLTコネクタ ストレート・中継タイプ:関連画像
JPY
（中継用オス・Y端子）
ピン番入りマークチューブ付		2NPLT-JPY-A-2NPLT-JPY-D-2NPLT-JPY-E-20.2

～

50

0.1m毎に
指定可
3NPLT-JPY-A-3NPLT-JPY-D-3NPLT-JPY-E-3
4NPLT-JPY-A-4NPLT-JPY-D-4NPLT-JPY-E-4
5NPLT-JPY-A-5NPLT-JPY-D-5NPLT-JPY-E-5
6NPLT-JPY-A-6NPLT-JPY-D-6NPLT-JPY-E-6
8NPLT-JPY-A-8NPLT-JPY-D-8NPLT-JPY-E-8
PLTコネクタ ストレート・中継タイプ:関連画像
ST
（メスプラグ・バラ線）
ピン番入りマークチューブ付		2NPLT-ST-A-2NPLT-ST-D-2NPLT-ST-E-2
3NPLT-ST-A-3NPLT-ST-D-3NPLT-ST-E-3
4NPLT-ST-A-4NPLT-ST-D-4NPLT-ST-E-4
5NPLT-ST-A-5NPLT-ST-D-5NPLT-ST-E-5
6NPLT-ST-A-6NPLT-ST-D-6NPLT-ST-E-6
8NPLT-ST-A-8NPLT-ST-D-8NPLT-ST-E-8
PLTコネクタ ストレート・中継タイプ:関連画像
JPT
（中継用オス・バラ線）
ピン番入りマークチューブ付		2NPLT-JPT-A-2NPLT-JPT-D-2NPLT-JPT-E-2
3NPLT-JPT-A-3NPLT-JPT-D-3NPLT-JPT-E-3
4NPLT-JPT-A-4NPLT-JPT-D-4NPLT-JPT-E-4
5NPLT-JPT-A-5NPLT-JPT-D-5NPLT-JPT-E-5
6NPLT-JPT-A-6NPLT-JPT-D-6NPLT-JPT-E-6
8NPLT-JPT-A-8NPLT-JPT-D-8NPLT-JPT-E-8

指定長（m）～0.91～44.1～50
公差+20mm+50mm+指定長の3%
※指定長の公差は上記の通りになります。

ケーブル仕様

ケーブル

Aケーブル 特性レーダーチャート  主な仕様
PLTコネクタ ストレート・中継タイプ(Cable with straight PLT connector, relay type)：関連画像 PLTコネクタ ストレート・中継タイプ(Cable with straight PLT connector, relay type)：関連画像  シース色グレー
   取得規格MVVSの一部：PSE
   定格電圧弱電流回路用V
   使用温度範囲

-10～60

℃
   難燃性－
   曲げ半径仕上外径×8（固定部）
   （mm） －（可動部）
1247ページ ※特性の目安としてご利用ください  ※推奨値であり保証値ではございません
     ※ご注意
断面積芯数    導体0.75mm2以上で5 芯以上のものは定格
300Vとなります。
0.18mm2（AWG25）2、3、4、5、6、8
Dケーブル 特性レーダーチャート  主な仕様
PLTコネクタ ストレート・中継タイプ(Cable with straight PLT connector, relay type)：関連画像 PLTコネクタ ストレート・中継タイプ(Cable with straight PLT connector, relay type)：関連画像  シース色ネイビー
   取得規格ULAWM2576/ULAWM2095
   定格電圧150/300V
   使用温度範囲-20～80℃
   難燃性VW-1
   曲げ半径仕上外径×6（固定部）
   （mm） －（可動部）
1313ページ ※特性の目安としてご利用ください  ※推奨値であり保証値ではございません
     【ココが特長】ULAWM2095（300V80℃）
断面積芯数     ULAWM2576（150V80℃）
0.2mm2（AWG25）2、3、4、5、6、8
Eケーブル 特性レーダーチャート  主な仕様
PLTコネクタ ストレート・中継タイプ(Cable with straight PLT connector, relay type)：関連画像 PLTコネクタ ストレート・中継タイプ(Cable with straight PLT connector, relay type):関連画像  シース色ブラック
   取得規格ULAWM2517/ULAWM2103
   定格電圧300V
   使用温度範囲0～105℃
   難燃性VW-1
   曲げ半径仕上外径×4（固定部）
1527ページ   （mm） 7.5（可動部）
  ※特性の目安としてご利用ください。
屈曲耐久性は当社試験比であり、
実際の性能値ではございません。		  ※推奨値であり保証値ではございません
断面積芯数
0.2mm2（AWG25）2、3、4、5、6、8

電気特性

芯数コネクタAケーブルDケーブルEケーブル
定格電流
(Ａ以下)		定格電圧
（Ｖ以下）		断面積定格電圧許容電流
Ａ（30℃）		断面積定格電圧許容電流
Ａ（30℃）		断面積定格電圧許容電流
Ａ（30℃）
251250.18mm2
（AWG25）		100V
未満		1.22AWG25
（0.2mm2）		150V4.30.2mm2
（AWG25）		300V6
31.043.85
40.943.3
50.882.84
60.84
80.792.5
※各数値は参考値であり、保証値ではありません。

組み合わせ方法

PLTコネクタ ストレート・中継タイプ(Cable with straight PLT connector, relay type)：関連画像
※ストレートプラグとアングルプラグはメスコンタクトのみです。またパネル取付レセプタクルと中継用アダプタはオスコンタクトのみです。
・ストレートプラグ　・アングルプラグ
・中継用アダプタ　・パネル取付レセプタクル
■関連商品のご案内
～ハーネス特注対応～

本ページには、
お探し商品がございませんか？

長さや結線などカスタマイズ
された商品もご対応中！		PLTコネクタ ストレート・中継タイプ(Cable with straight PLT connector, relay type)：関連画像

型番リスト

表示件数:
  1. 1
  2. 2
  3. 3
  4. 次へ
型番
コネクタ1（CN1）
コネクタ2（CN2）
芯数
ケーブル定格電圧(V)
ケーブル規格（UL/CSA）
ツイストペア
ケーブルタイプ
指定長(m)
耐環境
耐屈曲
ケーブル色
シールド
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
オス中継ストレート
切落とし
2
100未満
なし
なし
A: 灰(1重シールド) 耐環境・耐屈曲なし
0.2 ～ 50
なし
なし
灰
1重

1個

-( - )

3日目

オス中継ストレート
切落とし
3
100未満
なし
なし
A: 灰(1重シールド) 耐環境・耐屈曲なし
0.2 ～ 50
なし
なし
灰
1重

1個

-( - )

3日目

オス中継ストレート
切落とし
4
100未満
なし
なし
A: 灰(1重シールド) 耐環境・耐屈曲なし
0.2 ～ 50
なし
なし
灰
1重

1個

-( - )

3日目

オス中継ストレート
切落とし
5
100未満
なし
なし
A: 灰(1重シールド) 耐環境・耐屈曲なし
0.2 ～ 50
なし
なし
灰
1重

1個

-( - )

3日目

オス中継ストレート
切落とし
6
100未満
なし
なし
A: 灰(1重シールド) 耐環境・耐屈曲なし
0.2 ～ 50
なし
なし
灰
1重

1個

-( - )

3日目

オス中継ストレート
切落とし
8
100未満
なし
なし
A: 灰(1重シールド) 耐環境・耐屈曲なし
0.2 ～ 50
なし
なし
灰
1重

1個

-( - )

3日目

オス中継ストレート
切落とし
2
150
UL
あり
D: 黒(1重シールド) 耐油・柔軟
0.2 ～ 50
耐油
柔軟
ネイビー
1重

1個

-( - )

3日目

オス中継ストレート
切落とし
3
150
UL
なし
D: 黒(1重シールド) 耐油・柔軟
0.2 ～ 50
耐油
柔軟
ネイビー
1重

1個

-( - )

3日目

オス中継ストレート
切落とし
4
150
UL
あり
D: 黒(1重シールド) 耐油・柔軟
0.2 ～ 50
耐油
柔軟
ネイビー
1重

1個

-( - )

3日目

オス中継ストレート
切落とし
5
150
UL
あり
D: 黒(1重シールド) 耐油・柔軟
0.2 ～ 50
耐油
柔軟
ネイビー
1重

1個

-( - )

3日目

オス中継ストレート
切落とし
6
150
UL
あり
D: 黒(1重シールド) 耐油・柔軟
0.2 ～ 50
耐油
柔軟
ネイビー
1重

1個

-( - )

3日目

オス中継ストレート
切落とし
8
150
UL
あり
D: 黒(1重シールド) 耐油・柔軟
0.2 ～ 50
耐油
柔軟
ネイビー
1重

1個

-( - )

3日目

オス中継ストレート
切落とし
2
300
UL
あり
E: 黒(シールド無) 耐油・屈曲/柔軟
0.2 ～ 50
耐油
屈曲/柔軟
黒
なし

1個

-( - )

3日目

オス中継ストレート
切落とし
3
300
UL
あり
E: 黒(シールド無) 耐油・屈曲/柔軟
0.2 ～ 50
耐油
屈曲/柔軟
黒
なし

1個

-( - )

3日目

オス中継ストレート
切落とし
4
300
UL
あり
E: 黒(シールド無) 耐油・屈曲/柔軟
0.2 ～ 50
耐油
屈曲/柔軟
黒
なし

1個

-( - )

3日目

オス中継ストレート
切落とし
5
300
UL
あり
E: 黒(シールド無) 耐油・屈曲/柔軟
0.2 ～ 50
耐油
屈曲/柔軟
黒
なし

1個

-( - )

3日目

オス中継ストレート
切落とし
6
300
UL
あり
E: 黒(シールド無) 耐油・屈曲/柔軟
0.2 ～ 50
耐油
屈曲/柔軟
黒
なし

1個

-( - )

3日目

オス中継ストレート
切落とし
8
300
UL
あり
E: 黒(シールド無) 耐油・屈曲/柔軟
0.2 ～ 50
耐油
屈曲/柔軟
黒
なし

1個

-( - )

3日目

オス中継ストレート
オス中継ストレート
2
100未満
なし
なし
A: 灰(1重シールド) 耐環境・耐屈曲なし
0.2 ～ 50
なし
なし
灰
1重

1個

-( - )

3日目

オス中継ストレート
オス中継ストレート
3
100未満
なし
なし
A: 灰(1重シールド) 耐環境・耐屈曲なし
0.2 ～ 50
なし
なし
灰
1重

1個

-( - )

3日目

オス中継ストレート
オス中継ストレート
4
100未満
なし
なし
A: 灰(1重シールド) 耐環境・耐屈曲なし
0.2 ～ 50
なし
なし
灰
1重

1個

-( - )

3日目

オス中継ストレート
オス中継ストレート
5
100未満
なし
なし
A: 灰(1重シールド) 耐環境・耐屈曲なし
0.2 ～ 50
なし
なし
灰
1重

1個

-( - )

3日目

オス中継ストレート
オス中継ストレート
6
100未満
なし
なし
A: 灰(1重シールド) 耐環境・耐屈曲なし
0.2 ～ 50
なし
なし
灰
1重

1個

-( - )

3日目

オス中継ストレート
オス中継ストレート
8
100未満
なし
なし
A: 灰(1重シールド) 耐環境・耐屈曲なし
0.2 ～ 50
なし
なし
灰
1重

1個

-( - )

3日目

オス中継ストレート
オス中継ストレート
2
150
UL
あり
D: 黒(1重シールド) 耐油・柔軟
0.2 ～ 50
耐油
柔軟
ネイビー
1重

1個

-( - )

3日目

オス中継ストレート
オス中継ストレート
3
150
UL
なし
D: 黒(1重シールド) 耐油・柔軟
0.2 ～ 50
耐油
柔軟
ネイビー
1重

1個

-( - )

3日目

オス中継ストレート
オス中継ストレート
4
150
UL
あり
D: 黒(1重シールド) 耐油・柔軟
0.2 ～ 50
耐油
柔軟
ネイビー
1重

1個

-( - )

3日目

オス中継ストレート
オス中継ストレート
5
150
UL
あり
D: 黒(1重シールド) 耐油・柔軟
0.2 ～ 50
耐油
柔軟
ネイビー
1重

1個

-( - )

3日目

オス中継ストレート
オス中継ストレート
6
150
UL
あり
D: 黒(1重シールド) 耐油・柔軟
0.2 ～ 50
耐油
柔軟
ネイビー
1重

1個

-( - )

3日目

オス中継ストレート
オス中継ストレート
8
150
UL
あり
D: 黒(1重シールド) 耐油・柔軟
0.2 ～ 50
耐油
柔軟
ネイビー
1重

1個

-( - )

3日目

オス中継ストレート
オス中継ストレート
2
300
UL
あり
E: 黒(シールド無) 耐油・屈曲/柔軟
0.2 ～ 50
耐油
屈曲/柔軟
黒
なし

1個

-( - )

3日目

オス中継ストレート
オス中継ストレート
3
300
UL
あり
E: 黒(シールド無) 耐油・屈曲/柔軟
0.2 ～ 50
耐油
屈曲/柔軟
黒
なし

1個

-( - )

3日目

オス中継ストレート
オス中継ストレート
4
300
UL
あり
E: 黒(シールド無) 耐油・屈曲/柔軟
0.2 ～ 50
耐油
屈曲/柔軟
黒
なし

1個

-( - )

3日目

オス中継ストレート
オス中継ストレート
5
300
UL
あり
E: 黒(シールド無) 耐油・屈曲/柔軟
0.2 ～ 50
耐油
屈曲/柔軟
黒
なし

1個

-( - )

3日目

オス中継ストレート
オス中継ストレート
6
300
UL
あり
E: 黒(シールド無) 耐油・屈曲/柔軟
0.2 ～ 50
耐油
屈曲/柔軟
黒
なし

1個

-( - )

3日目

オス中継ストレート
オス中継ストレート
8
300
UL
あり
E: 黒(シールド無) 耐油・屈曲/柔軟
0.2 ～ 50
耐油
屈曲/柔軟
黒
なし

1個

-( - )

3日目

オス中継ストレート
マークチューブのみ
2
100未満
なし
なし
A: 灰(1重シールド) 耐環境・耐屈曲なし
0.2 ～ 50
なし
なし
灰
1重

1個

-( - )

3日目

オス中継ストレート
マークチューブのみ
3
100未満
なし
なし
A: 灰(1重シールド) 耐環境・耐屈曲なし
0.2 ～ 50
なし
なし
灰
1重

1個

-( - )

3日目

オス中継ストレート
マークチューブのみ
4
100未満
なし
なし
A: 灰(1重シールド) 耐環境・耐屈曲なし
0.2 ～ 50
なし
なし
灰
1重

1個

-( - )

3日目

オス中継ストレート
マークチューブのみ
5
100未満
なし
なし
A: 灰(1重シールド) 耐環境・耐屈曲なし
0.2 ～ 50
なし
なし
灰
1重

1個

-( - )

3日目

オス中継ストレート
マークチューブのみ
6
100未満
なし
なし
A: 灰(1重シールド) 耐環境・耐屈曲なし
0.2 ～ 50
なし
なし
灰
1重

1個

-( - )

3日目

オス中継ストレート
マークチューブのみ
8
100未満
なし
なし
A: 灰(1重シールド) 耐環境・耐屈曲なし
0.2 ～ 50
なし
なし
灰
1重

1個

-( - )

3日目

オス中継ストレート
マークチューブのみ
2
150
UL
あり
D: 黒(1重シールド) 耐油・柔軟
0.2 ～ 50
耐油
柔軟
ネイビー
1重

1個

-( - )

3日目

オス中継ストレート
マークチューブのみ
3
150
UL
なし
D: 黒(1重シールド) 耐油・柔軟
0.2 ～ 50
耐油
柔軟
ネイビー
1重

1個

-( - )

3日目

オス中継ストレート
マークチューブのみ
4
150
UL
あり
D: 黒(1重シールド) 耐油・柔軟
0.2 ～ 50
耐油
柔軟
ネイビー
1重

1個

-( - )

3日目

オス中継ストレート
マークチューブのみ
5
150
UL
あり
D: 黒(1重シールド) 耐油・柔軟
0.2 ～ 50
耐油
柔軟
ネイビー
1重

1個

-( - )

3日目

オス中継ストレート
マークチューブのみ
6
150
UL
あり
D: 黒(1重シールド) 耐油・柔軟
0.2 ～ 50
耐油
柔軟
ネイビー
1重

1個

-( - )

3日目

オス中継ストレート
マークチューブのみ
8
150
UL
あり
D: 黒(1重シールド) 耐油・柔軟
0.2 ～ 50
耐油
柔軟
ネイビー
1重

1個

-( - )

3日目

オス中継ストレート
マークチューブのみ
2
300
UL
あり
E: 黒(シールド無) 耐油・屈曲/柔軟
0.2 ～ 50
耐油
屈曲/柔軟
黒
なし

1個

-( - )

3日目

オス中継ストレート
マークチューブのみ
3
300
UL
あり
E: 黒(シールド無) 耐油・屈曲/柔軟
0.2 ～ 50
耐油
屈曲/柔軟
黒
なし

1個

-( - )

3日目

オス中継ストレート
マークチューブのみ
4
300
UL
あり
E: 黒(シールド無) 耐油・屈曲/柔軟
0.2 ～ 50
耐油
屈曲/柔軟
黒
なし

1個

-( - )

3日目

オス中継ストレート
マークチューブのみ
5
300
UL
あり
E: 黒(シールド無) 耐油・屈曲/柔軟
0.2 ～ 50
耐油
屈曲/柔軟
黒
なし

1個

-( - )

3日目

オス中継ストレート
マークチューブのみ
6
300
UL
あり
E: 黒(シールド無) 耐油・屈曲/柔軟
0.2 ～ 50
耐油
屈曲/柔軟
黒
なし

1個

-( - )

3日目

オス中継ストレート
マークチューブのみ
8
300
UL
あり
E: 黒(シールド無) 耐油・屈曲/柔軟
0.2 ～ 50
耐油
屈曲/柔軟
黒
なし

1個

-( - )

3日目

オス中継ストレート
Y端子
2
100未満
なし
なし
A: 灰(1重シールド) 耐環境・耐屈曲なし
0.2 ～ 50
なし
なし
灰
1重

1個

-( - )

3日目

オス中継ストレート
Y端子
3
100未満
なし
なし
A: 灰(1重シールド) 耐環境・耐屈曲なし
0.2 ～ 50
なし
なし
灰
1重

1個

-( - )

3日目

オス中継ストレート
Y端子
4
100未満
なし
なし
A: 灰(1重シールド) 耐環境・耐屈曲なし
0.2 ～ 50
なし
なし
灰
1重

1個

-( - )

3日目

オス中継ストレート
Y端子
5
100未満
なし
なし
A: 灰(1重シールド) 耐環境・耐屈曲なし
0.2 ～ 50
なし
なし
灰
1重

1個

-( - )

3日目

オス中継ストレート
Y端子
6
100未満
なし
なし
A: 灰(1重シールド) 耐環境・耐屈曲なし
0.2 ～ 50
なし
なし
灰
1重

1個

-( - )

3日目

オス中継ストレート
Y端子
8
100未満
なし
なし
A: 灰(1重シールド) 耐環境・耐屈曲なし
0.2 ～ 50
なし
なし
灰
1重

1個

-( - )

3日目

  1. 1
  2. 2
  3. 3
  4. 次へ

Loading...

詳細情報

基本情報

機器間接続用として利用できる小型PLTコネクタを取付けた中継コネクタ付きケーブルです
加工の手間と費用コストを同時に削減できます。

(i)ご注意

  • 一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。受注再開時期は現在未定です。

概要・仕様

材料／仕上

項目材料仕上
本体シェル亜鉛合金ニッケルメッキ
絶縁体ベークライト−
コンタクト銅ニッケルメッキ

コンタクト配列図

芯数2芯3芯4芯5芯
コンタクト
配列図		PLTコネクタ ストレート・中継タイプ(Cable with straight PLT connector, relay type)：関連画像PLTコネクタ ストレート・中継タイプ(Cable with straight PLT connector, relay type)：関連画像PLTコネクタ ストレート・中継タイプ(Cable with straight PLT connector, relay type)：関連画像PLTコネクタ ストレート・中継タイプ(Cable with straight PLT connector, relay type)：関連画像
芯数6芯7芯8芯
コンタクト
配列図		PLTコネクタ ストレート・中継タイプ(Cable with straight PLT connector, relay type)：関連画像PLTコネクタ ストレート・中継タイプ(Cable with straight PLT connector, relay type)：関連画像PLTコネクタ ストレート・中継タイプ(Cable with straight PLT connector, relay type)：関連画像


適用電線サイズ

芯数導体断面積（mm2）AWGケーブル仕上外径
2,30.5〜0.0520〜30φ6.3〜φ7mm
4,50.3〜0.0522〜30
6,7,80.2〜0.0524〜30


組み立て方

ハンダ付けを行う際は右の写真のようにコネクタを分解して行ってください。
コネクタは横のネジをゆるめるだけで分解できます。

組み合わせ方法

PLTコネクタ ストレート・中継タイプ(Cable with straight PLT connector, relay type)：関連画像
※ストレートプラグとアングルプラグはメスコンタクトのみです。
 またパネルマウントタイプと中継タイプはオスコンタクトのみです。


電気的特性

芯数2,3,4,5,6,7,8
定格電流5A以下
定格電圧125V以下
使用限界電圧200V以下
耐 電 圧AC1000V／1分間
絶縁抵抗1800MΩ以上／DC500V
接触抵抗3mΩ以下
挿抜寿命200回以内
使用温度範囲−20℃〜＋80℃

追加工

ハーネス追加工・カスタムサービス

追加工サービスとカスタムサービスの併用可能！

これまでのマークチューブ印字指定サービス、自由結線指定サービスに加え、さらに3つのサービスを開始！

●追加工のみ
必須形式の末尾に、（シース剥き、アース線、アース端子サイズ）のうち、指定される仕様のみ追加工形式をご指定下さい。

●カスタムのみ
必須形式の末尾に、識別記号「X」と「カスタムナンバー」をつけてご依頼ください。
※カスタムナンバー取得方法は左ページをご参照ください。

●追加工とカスタム
必須形式の末尾に、追加工形式、カスタムナンバーの順にご記入ください。

●全ての追加工とカスタム
必須形式の末尾に（シース剥き、アース線、アース端子サイズ）、カスタムナンバーの順にご記入ください。
PLTコネクタ ストレート・中継タイプ(Cable with straight PLT connector, relay type)：関連画像

PLTコネクタ ストレート・中継タイプ(Cable with straight PLT connector, relay type)：関連画像

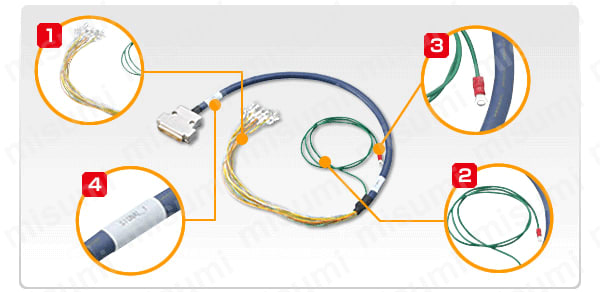

（1） シース剥き長さ指定
PLTコネクタ ストレート・中継タイプ(Cable with straight PLT connector, relay type)：関連画像
※Y端子付、もしくはマークチューブ入りの商品に限ります。

（2） リード線が長さ指定
PLTコネクタ ストレート・中継タイプ(Cable with straight PLT connector, relay type)：関連画像
※元々、リード線がある商品に限ります。

（3） アース端子寸法指定
PLTコネクタ ストレート・中継タイプ(Cable with straight PLT connector, relay type)：関連画像
※元々、リード線がある商品に限ります。

（4） ラベル印字指定
PLTコネクタ ストレート・中継タイプ(Cable with straight PLT connector, relay type)：関連画像


追加工・カスタムの注文方法

PLTコネクタ ストレート・中継タイプ(Cable with straight PLT connector, relay type)：関連画像
シース剥き長さ
追加工型式シース剥き長さ追加工料金
指定なし100mm-
02S200mm無料
03S300mm
04S400mm¥150
05S500mm
06S600mm
07S700mm¥300
08S800mm
09S900mm
10S1000mm
CN1側アース線（無料）
追加工型式寸法
指定なし200mm
00Eアース線なし
01E100mm
03E300mm
04E400mm
05E500mm
06E600mm
07E700mm
08E800mm
09E900mm
10E1000mm
15E1500mm
CN2側アース線（無料）
追加工型式寸法
指定なし200mm
00Fアース線なし
01F100mm
03F300mm
04F400mm
05F500mm
06F600mm
07F700mm
08F800mm
09F900mm
10F1000mm
15F1500mm
アース端子サイズ（無料）
追加工型式寸法
指定なしM3.5
04TM4
追加工の注文方法
シース剥き、アース線、アース端子サイズのうち、
ご指定されたい仕様のみ追加工型式をご選定の
上、型式に足してください。

　　（発注型式例：NDDJ-PY-E-9-1-04S-05E）
カスタムナンバーの取得方法
①A10-149ページの「カスタムナンバー取得用紙」に、ご希望の指定内容を記入します。
②用紙に記載されているFAX番号（03-5606-6329）までお送り下さい。
　のちほど7桁の「カスタムナンバー」を返信させていただきます。
③ご注文の際に型式の末尾に識別記号「X」と「カスタムナンバー」をつけてご依頼下さい。

　　　　　　　　　　　（発注型式例：NDDJ-PY-E-9-1-X-0100001）
追加工サービスとカスタムサービスの併用も可能です。

※追加工料金は変動する場合がございます。（有効期限：2017年3月31日）

ハーネス単価計算方法

価格表に記載の「基本単価」「ケーブル単価×必要メートル数」と「追加工料金」を足していただいた金額が商品単価になります。
型式：NDDJ-PY-E-9-1-04Sの場合
基本単価 ¥1,820
+
ケーブルメートル単価×全長 ¥170×1m
+
追加工 ¥150
=
商品単価 ¥2,140
※ケーブル料金の小数点以下は切り捨て
>>>カスタムナンバー取得用紙(Excel)
>>>カスタムナンバー取得用紙(PDF)(結線指定用)
>>>カスタムナンバー取得用紙(結線指定用)　記入例
>>>カスタムナンバー取得用紙(結線指定用)　記入例(PDF)
>>>カスタムナンバー取得用紙(PDF)(マークチューブ文字指定用)
>>>カスタムナンバー取得用紙(マークチューブ文字指定用)　記入例
>>>カスタムナンバー取得用紙(マークチューブ文字指定用)　記入例(PDF)
お申し込み
株式会社ミスミ ハーネス見積センター
Fax ：03-5805-7162　　　Tel ： 03-5805-7164
Mail ： harness@misumi.co.jp
受付時間：月～金 9:00～18:00 （祝日除く）

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

PLTコネクタ付ケーブル ストレート・中継タイプ

PLTコネクタ付ケーブル ストレート・中継タイプ

    PRC03コネクタ付ケーブル ワンタッチ・中継タイプ

    PRC03コネクタ付ケーブル ワンタッチ・中継タイプ

      HR10Aコネクタ付ケーブル 中継タイプ

      HR10Aコネクタ付ケーブル 中継タイプ

        PRC03コネクタ付ケーブル ワンタッチ・ストレート・パネル取付タイプ

        PRC03コネクタ付ケーブル ワンタッチ・ストレート・パネル取付タイプ

          PRC05コネクタ ワンタッチ・中継タイプ

          PRC05コネクタ ワンタッチ・中継タイプ

            EtherNetIP, EtherCAT, CC-Link対応 M12コネクタ付ケーブル

            EtherNetIP, EtherCAT, CC-Link対応 M12コネクタ付ケーブル

              ミニDINコネクタ付きケーブル(マル信無線電機製)

              ミニDINコネクタ付きケーブル(マル信無線電機製)

                Ｍ12丸型防水コネクタハーネス

                Ｍ12丸型防水コネクタハーネス

                  ＭＳコネクタ付ケーブル ストレート・中継・パネル取付タイプ

                  ＭＳコネクタ付ケーブル ストレート・中継・パネル取付タイプ

                    NCSコネクタ付ケーブル ストレート・中継・パネル取付タイプ

                    NCSコネクタ付ケーブル ストレート・中継・パネル取付タイプ

                      NJCコネクタ付ケーブル ストレート・中継・パネル取付タイプ

                      NJCコネクタ付ケーブル ストレート・中継・パネル取付タイプ

                        NJWコネクタ付ケーブル 防水・ストレート・中継・パネル取付タイプ

                        NJWコネクタ付ケーブル 防水・ストレート・中継・パネル取付タイプ

                          PRC04コネクタ付ケーブル ワンタッチ・中継タイプケーブル

                          PRC04コネクタ付ケーブル ワンタッチ・中継タイプケーブル
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 - - - - - 858円～ - 738円～ - - - - -
                            通常出荷日 3日目   3日目   3日目   3日目   3日目   在庫品1日目   当日出荷可能 3日目   在庫品1日目   当日出荷可能 3日目～   3日目   3日目～   3日目～   3日目
                            コネクタメーカー ミスミ 多治見無線電機 ヒロセ電機 多治見無線電機 多治見無線電機 ミスミ マル信無線電機 ミスミ 日本航空電子 七星科学研究所 七星科学研究所 七星科学研究所 多治見無線電機
                            コネクタ種類 PLT PRC03 HR10 PRC03 PRC05 M12 ミニDIN M12 MS NCS NJC NJW PRC04
                            ケーブル形状 丸 丸 丸 丸 丸 丸 丸 丸 丸 丸 丸 丸 丸
                            導体寸法(AWG) 25 20 28 20 25 24 28 22 - - - - -

                            PLTコネクタ付ケーブル ストレート・中継タイプのレビュー

                            評価 3.0 平均満足度：3.0 2件のレビュー
                            1. 星５
                              0%
                            2. 星４
                              0%
                            3. 星３
                              100%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            機械の配線に使用
                            評価 3.0満足度：3.02019/08/08
                            新規設備導入に伴い機械の配線に使用しました。PLTコネクタ自体の在庫も持っていて頻繁に使用しており、使い勝手も把握しているので信頼性もあります。安かったので今回はこの商品を選定しました。ケーブル付きなので加工する手間が省けてよかったです。

                            もっと読む 閉じる

                            1人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            生産設備に利用
                            評価 3.0満足度：3.02019/09/04
                            受け側のコネクタを使用しており、配線するのに使い勝手がよく、差込に芯数の選択肢があるので購入しました。皿のプラスの付いているねじとケーブルをクランプするところに付いている2個の止めねじが、抜き差ししていると緩んできて取れてしまい、よく紛失してしまうため、ねじロック剤を使うようにしています。予備のボルトも付いていると助かります。もう少しケーブルの耐久性が高いタイプのものを使ったことがありますが、中の芯の色が違うので同じ配色で耐久性の高いタイプもあると良いと思います。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            2件全て見る

                            丸型コネクタ付ケーブルカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            エレクトロニクス部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
