R03コネクタ付ケーブルストレートタイプ

通常単価(税別): -

税込単価: -

通常出荷日：3日目

高信頼のR03コネクタ使用ハーネス！機器の信号線接続に大変便利！機器間接続用として幅広く利用されている...

詳細を確認

44.0

【部材変更案内】安定供給と品質向上のため、ケーブル部材を変更することに致しました。性能に変更なく従来通りご使用可能です。
変更対象：D/E/Fケーブル
変更時期：2025年2月17日より旧在庫がなくなり次第、順次変更予定
変更内容詳細：こちらをご参照ください。
在庫なくなり次第使用するコネクタがR03シリーズからER03シリーズへ変更となります。

詳細を確認

よく一緒に見られています

ミスミ

HR10Aコネクタ付きケーブルストレートタイプ

通常出荷日：3 日目

よく一緒に見られています

ミスミ

NJCコネクタ付ケーブルストレート・中継・パネル取付タイプ

通常出荷日：3 日目～

未確定：候補が272型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

【ご注意】
・ストレートプラグ同士の勘合はできません。中継する場合は、中継用、もしくはパネル取付レセプタクルをご利用下さい。
・シールドはコネクタ根元で切り落とし（未接続）となります。コネクタが未対応の為、特注での接続も出来ません。
標準品でもアース線取り付けの追加工サービスは行っておりません。

部材情報

結線・線色情報

価格は型番リストの通常単価、または商品確定後「価格を確認」をクリックしてご確認お願いいたします。

1本単位

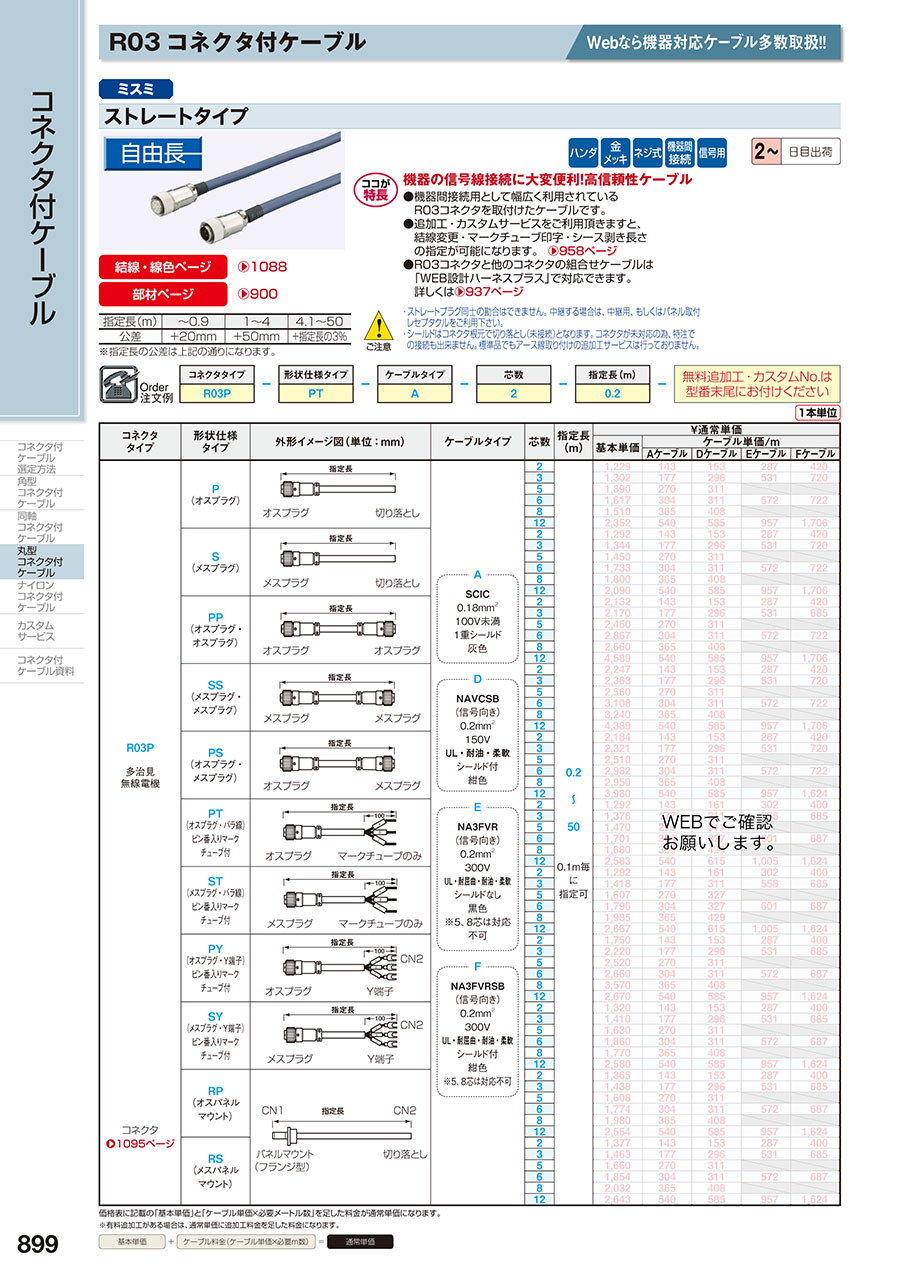

コネクタタイプ：R03P(多治見無線電機コネクタ)

形状仕様タイプ	外形イメージ図（単位：mm）			芯数	ケーブルタイプ別型式				指定長（m）
形状仕様タイプ	外形イメージ図（単位：mm）			芯数	Aケーブル(灰) 100V未満 0.18㎟ 1重シールド	Dケーブル（黒） AWG24 300V 0.2㎟耐油・柔軟シールド付	Eケーブル（黒） AWG25 300V 0.2㎟耐屈曲・耐油・柔軟シールドなし	Fケーブル（黒） AWG25 300V 0.2㎟耐屈曲・耐油・柔軟シールド付き	指定長（m）
P （オス）	指定長			2	R03P-P-A-2	R03P-P-D-2	R03P-P-E-2	R03P-P-F-2	0.2 ～ 50 0.1m毎に指定可
				3	R03P-P-A-3	R03P-P-D-3	R03P-P-E-3	R03P-P-F-3
				5	R03P-P-A-5	R03P-P-D-5	取り扱い無し	取り扱い無し
				6	R03P-P-A-6	R03P-P-D-6	R03P-P-E-6	R03P-P-F-6
	オスプラグ		切り落とし	8	R03P-P-A-8	R03P-P-D-8	取り扱い無し	取り扱い無し
	プラグ・切り落とし			12	R03P-P-A-12	R03P-P-D-12	R03P-P-E-12	R03P-P-F-12
S （メス）	指定長			2	R03P-S-A-2	R03P-S-D-2	R03P-S-E-2	R03P-S-F-2
				3	R03P-S-A-3	R03P-S-D-3	R03P-S-E-3	R03P-S-F-3
				5	R03P-S-A-5	R03P-S-D-5	取り扱い無し	取り扱い無し
				6	R03P-S-A-6	R03P-S-D-6	R03P-S-E-6	R03P-S-F-6
	メスプラグ		切り落とし	8	R03P-S-A-8	R03P-S-D-8	取り扱い無し	取り扱い無し
	プラグ・切り落とし			12	R03P-S-A-12	R03P-S-D-12	R03P-S-E-12	R03P-S-F-12
PP （オス・オス）	指定長			2	R03P-PP-A-2	R03P-PP-D-2	R03P-PP-E-2	R03P-PP-F-2
				3	R03P-PP-A-3	R03P-PP-D-3	R03P-PP-E-3	R03P-PP-F-3
				5	R03P-PP-A-5	R03P-PP-D-5	取り扱い無し	取り扱い無し
				6	R03P-PP-A-6	R03P-PP-D-6	R03P-PP-E-6	R03P-PP-F-6
	オスプラグ		オスプラグ	8	R03P-PP-A-8	R03P-PP-D-8	取り扱い無し	取り扱い無し
	プラグ・プラグ			12	R03P-PP-A-12	R03P-PP-D-12	R03P-PP-E-12	R03P-PP-F-12
SS （メス・メス）	指定長			2	R03P-SS-A-2	R03P-SS-D-2	R03P-SS-E-2	R03P-SS-F-2	0.2 ～ 50 0.1m毎に指定可
				3	R03P-SS-A-3	R03P-SS-D-3	R03P-SS-E-3	R03P-SS-F-3
				5	R03P-SS-A-5	R03P-SS-D-5	取り扱い無し	取り扱い無し
				6	R03P-SS-A-6	R03P-SS-D-6	R03P-SS-E-6	R03P-SS-F-6
	メスプラグ		メスプラグ	8	R03P-SS-A-8	R03P-SS-D-8	取り扱い無し	取り扱い無し
	プラグ・プラグ			12	R03P-SS-A-12	R03P-SS-D-12	R03P-SS-E-12	R03P-SS-F-12
PS （オス・メス）	指定長			2	R03P-PS-A-2	R03P-PS-D-2	R03P-PS-E-2	R03P-PS-F-2
				3	R03P-PS-A-3	R03P-PS-D-3	R03P-PS-E-3	R03P-PS-F-3
				5	R03P-PS-A-5	R03P-PS-D-5	取り扱い無し	取り扱い無し
				6	R03P-PS-A-6	R03P-PS-D-6	R03P-PS-E-6	R03P-PS-F-6
	オスプラグ		メスプラグ	8	R03P-PS-A-8	R03P-PS-D-8	取り扱い無し	取り扱い無し
	プラグ・プラグ			12	R03P-PS-A-12	R03P-PS-D-12	R03P-PS-E-12	R03P-PS-F-12
PT （オス）	指定長			2	R03P-PT-A-2	R03P-PT-D-2	R03P-PT-E-2	R03P-PT-F-2
				3	R03P-PT-A-3	R03P-PT-D-3	R03P-PT-E-3	R03P-PT-F-3
				5	R03P-PT-A-5	R03P-PT-D-5	取り扱い無し	取り扱い無し
	オスプラグ		マークチューブのみ	6	R03P-PT-A-6	R03P-PT-D-6	R03P-PT-E-6	R03P-PT-F-6
	プラグ・バラ線ピン番入りマークチューブ付			8	R03P-PT-A-8	R03P-PT-D-8	取り扱い無し	取り扱い無し
	プラグ・バラ線ピン番入りマークチューブ付			12	R03P-PT-A-12	R03P-PT-D-12	R03P-PT-E-12	R03P-PT-F-12
ST （メス）	指定長			2	R03P-ST-A-2	R03P-ST-D-2	R03P-ST-E-2	R03P-ST-F-2	0.2 ～ 50 0.1m毎に指定可
				3	R03P-ST-A-3	R03P-ST-D-3	R03P-ST-E-3	R03P-ST-F-3
				5	R03P-ST-A-5	R03P-ST-D-5	取り扱い無し	取り扱い無し
	メスプラグ		マークチューブのみ	6	R03P-ST-A-6	R03P-ST-D-6	R03P-ST-E-6	R03P-ST-F-6
	プラグ・バラ線ピン番入りマークチューブ付			8	R03P-ST-A-8	R03P-ST-D-8	取り扱い無し	取り扱い無し
	プラグ・バラ線ピン番入りマークチューブ付			12	R03P-ST-A-12	R03P-ST-D-12	R03P-ST-E-12	R03P-ST-F-12
PY （オス）	指定長			2	R03P-PY-A-2	R03P-PY-D-2	R03P-PY-E-2	R03P-PY-F-2
	CN2			3	R03P-PY-A-3	R03P-PY-D-3	R03P-PY-E-3	R03P-PY-F-3
	CN2			5	R03P-PY-A-5	R03P-PY-D-5	取り扱い無し	取り扱い無し
	オスプラグ		Y端子	6	R03P-PY-A-6	R03P-PY-D-6	R03P-PY-E-6	R03P-PY-F-6
	プラグ・Y端子ピン番入りマークチューブ付			8	R03P-PY-A-8	R03P-PY-D-8	取り扱い無し	取り扱い無し
	プラグ・Y端子ピン番入りマークチューブ付			12	R03P-PY-A-12	R03P-PY-D-12	R03P-PY-E-12	R03P-PY-F-12
SY （メス）	指定長			2	R03P-SY-A-2	R03P-SY-D-2	R03P-SY-E-2	R03P-SY-F-2
	CN2			3	R03P-SY-A-3	R03P-SY-D-3	R03P-SY-E-3	R03P-SY-F-3
	CN2			5	R03P-SY-A-5	R03P-SY-D-5	取り扱い無し	取り扱い無し
	メスプラグ		Y端子	6	R03P-SY-A-6	R03P-SY-D-6	R03P-SY-E-6	R03P-SY-F-6
	プラグ・Y端子ピン番入りマークチューブ付			8	R03P-SY-A-8	R03P-SY-D-8	取り扱い無し	取り扱い無し
	プラグ・Y端子ピン番入りマークチューブ付			12	R03P-SY-A-12	R03P-SY-D-12	R03P-SY-E-12	R03P-SY-F-12
RP （オス）				2	R03P-RP-A-2	R03P-RP-D-2	R03P-RP-E-2	R03P-RP-F-2	0.2 ～ 50 0.1m毎に指定可
				3	R03P-RP-A-3	R03P-RP-D-3	R03P-RP-E-3	R03P-RP-F-3
	CN1		CN2	5	R03P-RP-A-5	R03P-RP-D-5	取り扱い無し	取り扱い無し
	指定長			6	R03P-RP-A-6	R03P-RP-D-6	R03P-RP-E-6	R03P-RP-F-6
				8	R03P-RP-A-8	R03P-RP-D-8	取り扱い無し	取り扱い無し
				12	R03P-RP-A-12	R03P-RP-D-12	R03P-RP-E-12	R03P-RP-F-12
RS （メス）				2	R03P-RS-A-2	R03P-RS-D-2	R03P-RS-E-2	R03P-RS-F-2
	パネルマウント（フランジ型）	切り落とし		3	R03P-RS-A-3	R03P-RS-D-3	R03P-RS-E-3	R03P-RS-F-3
	パネルマウント（フランジ型）			5	R03P-RS-A-5	R03P-RS-D-5	取り扱い無し	取り扱い無し
	パネルマウント・切り落とし			6	R03P-RS-A-6	R03P-RS-D-6	R03P-RS-E-6	R03P-RS-F-6
				8	R03P-RS-A-8	R03P-RS-D-8	取り扱い無し	取り扱い無し
				12	R03P-RS-A-12	R03P-RS-D-12	R03P-RS-E-12	R03P-RS-F-12
RPRT （オス）				2	R03P-RPRT-A-2	R03P-RPRT-D-2	R03P-RPRT-E-2	R03P-RPRT-F-2	0.2 ～ 50 0.1m毎に指定可
				3	R03P-RPRT-A-3	R03P-RPRT-D-3	R03P-RPRT-E-3	R03P-RPRT-F-3
	CN1		CN2	5	R03P-RPRT-A-5	R03P-RPRT-D-5	取り扱い無し	取り扱い無し
	指定長			6	R03P-RPRT-A-6	R03P-RPRT-D-6	R03P-RPRT-E-6	R03P-RPRT-F-6
				8	R03P-RPRT-A-8	R03P-RPRT-D-8	取り扱い無し	取り扱い無し
				12	R03P-RPRT-A-12	R03P-RPRT-D-12	R03P-RPRT-E-12	R03P-RPRT-F-12
RSRT （メス）				2	R03P-RSRT-A-2	R03P-RSRT-D-2	R03P-RSRT-E-2	R03P-RSRT-F-2
	パネルマウント（フランジ型）	マークチューブのみ		3	R03P-RSRT-A-3	R03P-RSRT-D-3	R03P-RSRT-E-3	R03P-RSRT-F-3
	パネルマウント（フランジ型）			5	R03P-RSRT-A-5	R03P-RSRT-D-5	取り扱い無し	取り扱い無し
	パネルマウント・切り落としピン番入りマークチューブ付			6	R03P-RSRT-A-6	R03P-RSRT-D-6	R03P-RSRT-E-6	R03P-RSRT-F-6
	パネルマウント・切り落としピン番入りマークチューブ付			8	R03P-RSRT-A-8	R03P-RSRT-D-8	取り扱い無し	取り扱い無し
				12	R03P-RSRT-A-12	R03P-RSRT-D-12	R03P-RSRT-E-12	R03P-RSRT-F-12
ケーブルタイプ				芯数	ケーブルタイプ別型式				指定長（m）
ケーブルタイプ				芯数	Vケーブル AWG24(青) 単線 0.12㎟				指定長（m）
RPT （オスパネルマウント）				2	R03P-RPT-V-2				0.2 ～ 50 0.1m毎に指定可
				3	R03P-RPT-V-3
				5	R03P-RPT-V-5
	CN1		CN2	6	R03P-RPT-V-6
	指定長			8	R03P-RPT-V-8
				12	R03P-RPT-V-12
RST （メスパネルマウント）				2	R03P-RST-V-2
	パネルマウント（フランジ型）	マークチューブ付き		3	R03P-RST-V-3
	パネルマウント（フランジ型）			5	R03P-RST-V-5
				6	R03P-RST-V-6
				8	R03P-RST-V-8
				12	R03P-RST-V-12

■部材情報

ケーブル

Aケーブル


断面積	芯数
0.18mm²	2、3、5、6、8、12

主な仕様
シース色	グレー
取得規格	SCIC
定格電圧	弱電流回路用			V
使用温度範囲	-10～60			℃
難燃性	-
曲げ半径（mm）	仕上外径×	8	（固定部）
		-	（可動部）
	※推奨値であり保証値ではございません
※ご注意導体0.75mm²以上で5芯以上のものは定格 300Vとなります。

旧Dケーブル（NAVCSB）

主な仕様
シース色	ネイビー
取得規格	ULAWM2576/ULAWM2095
定格電圧	150/300			V
使用温度範囲	-20～80			℃
難燃性	VW-1
曲げ半径（mm）	仕上外径×	6	（固定部）
		-	（可動部）
	※推奨値であり保証値ではございません
【ココが特長】 ULAWM2095（300V80℃） ULAWM2576（150V80℃）

新Dケーブル（SS300CMSB）

主な仕様
シース色	ブラック
取得規格	CM,CL3,ULAWM2464
定格電圧	300			V
使用温度範囲	ULAWM　－20~80 ULLISTED　－20~105			℃ ℃
難燃性	VW-1
曲げ半径（mm）	仕上外径×	6	（固定部）
		-	（可動部）
	※推奨値であり保証値ではございません

旧Eケーブル（NA3FVR）


断面積	芯数
0.2mm²	2、3、6、8、12

主な仕様
シース色	ブラック
取得規格	ULAWM2517/ULAWM2103
定格電圧	300			V
使用温度範囲	0～105			℃
難燃性	VW-1
曲げ半径（mm）	仕上外径×	4	（固定部）
		7.5	（可動部）
	※推奨値であり保証値ではございません

新Eケーブル（ST300R）


断面積	芯数
0.2mm²	2、3、6、8、12

主な仕様
シース色	黒
取得規格	UL21914
定格電圧	300			V
使用温度範囲	0～105			℃
難燃性	HF
曲げ半径（mm）	仕上外径×	6	（固定部）
		6	（可動部）
	※推奨値であり保証値ではございません

旧Fケーブル（NA3FVRSB）


断面積	芯数
0.2mm²	2、3、5、6、8、12

メーカー：ミスミオリジナル

主な仕様
シース色	ブラック
取得規格	ULAWM2517/ULAWM2103
定格電圧	300			V
使用温度範囲	0～105			℃
難燃性	VW-1
曲げ半径（mm）	仕上外径×	4	（固定部）
		7.5	（可動部）
	※推奨値であり保証値ではございません

旧Fケーブル（ST300RSB）


断面積	芯数
0.2mm²	2、3、6、8、12

主な仕様
シース色	黒
取得規格	UL21914
定格電圧	300			V
使用温度範囲	0～105			℃
難燃性	HF
曲げ半径（mm）	仕上外径×	6	（固定部）
		6	（可動部）
	※推奨値であり保証値ではございません

コネクタ

材料／仕上

項目	材料	仕上
本体シェル	黄銅および亜鉛合金	ニッケルメッキ
コンタクト	銅合金	ニッケル下地金メッキ
絶縁体	合成樹脂ポリブチレンテレフタレート	UL94V-0

適用電線サイズ

	導体断面積（mm2）	AWG
電線サイズ	0.2〜0.05	24〜30

その他の特性

項目	内容
耐衝撃性	加速度50G
耐振性	JISC5402,6.1,10〜500Hz,10G
耐湿性	JISC5402,7.3,40±2℃,90％〜95％以下,96時間
耐食性	JISC5402,7.1,塩水濃度5％,48時間
使用温度範囲	−25℃〜＋85℃,相対湿度85％以下

電気的特性

芯数	定格電圧（V以下）		定格電流（A以下）	耐電圧（AC.V以下,1分間）	絶縁抵抗	接触抵抗	挿抜寿命
芯数	AC	DC	定格電流（A以下）	耐電圧（AC.V以下,1分間）	絶縁抵抗	接触抵抗	挿抜寿命
2	300	420	2	900	1000MΩ以上（DC500V）	8mΩ以下（DC3V,1A以下）	1000回以上
3	300	420	2	900
5	150	200	2	500
6	300	420	2	900
8	200	280	2	700
12	300	420	2	900

※定格はコンタクト一芯あたりに流せる容量です。

コンタクト配列図　　※この図はメス（ソケット）コネクタの結合面から見た図です。

2芯	3芯	5芯	6芯	8芯	12芯

コネクタ取付穴外形図

バルクヘッド型パネルマウント用穴	フランジ型パネルマウント用穴

（▼印はガイド位置）

●寸法表

芯数	φA	B	φC	D	φE	最大パネル厚
2,3,5	9.2	8.4	9.2	10.5	4-2.2φ	2.0
6,8	12.2	11.2	12.2	13.0	4-2.2φ	2.0
12	16.2	14.7	16.3	17.0	4-2.8φ	1.6

※最大パネル厚はバルクヘッド型パネルマウントのみ適用。フランジ型パネルマウントは指定なし。
※いずれのタイプもパネルへの取付は前面より行ってください。なお、フランジ型の取付ネジは12芯のみM2.6、その他はM2を使用してください。

組み合せ寸法
		中継タイプ


ストレートタイプ		バルクヘッド型パネルマウントタイプ


		フランジ型パネルマウントタイプ

※結合は○印の関係においてオスとメスの組み合せで行ってください。

電気特性

芯数	コネクタ			Aケーブル			Dケーブル			旧Eケーブル・Fケーブル			新Eケーブル			新Fケーブル
	定格電流（A以下）	定格電圧		断面積	定格電圧	許容電流 A（30℃）	断面積	定格電圧	許容電流 A（30℃）	断面積	定格電圧	許容電流Ａ（30℃）	断面積	定格電圧	許容電流Ａ（30℃）	断面積	定格電圧	許容電流Ａ（30℃）
		（V以下）
		AC	DC
2	2	300	420	0.18mm² （AWG25）	100V 未満	1.22	AWG25 （0.2mm²）	150V	4.3	0.2mm²	150V	6	0.2mm²	300V	4.9	0.2mm²	300V	4.9
3						1.04			3.8			5			4.9			4.9
5		150	200			0.88			2.8			4			4.1			4.4
6		300	420			0.84
8		200	280			0.79			2.5						3.7			4.0
12		300	420			0.71			1.9						3.3			3.5

※各数値は参考値であり、保証値ではありません。

型番リスト

表示件数

型番

R03P-P-A-2-[0.2-50/0.1]

R03P-P-A-3-[0.2-50/0.1]

R03P-P-A-5-[0.2-50/0.1]

注文停止中

R03P-P-A-6-[0.2-50/0.1]

R03P-P-A-8-[0.2-50/0.1]

R03P-P-A-12-[0.2-50/0.1]

R03P-P-D-2-[0.2-50/0.1]

R03P-P-D-3-[0.2-50/0.1]

R03P-P-D-5-[0.2-50/0.1]

注文停止中

R03P-P-D-6-[0.2-50/0.1]

R03P-P-D-8-[0.2-50/0.1]

R03P-P-D-12-[0.2-50/0.1]

R03P-P-E-2-[0.2-50/0.1]

R03P-P-E-3-[0.2-50/0.1]

注文停止中

R03P-P-E-6-[0.2-50/0.1]

R03P-P-E-12-[0.2-50/0.1]

R03P-P-F-2-[0.2-50/0.1]

R03P-P-F-3-[0.2-50/0.1]

注文停止中

R03P-P-F-6-[0.2-50/0.1]

R03P-P-F-12-[0.2-50/0.1]

R03P-PP-A-2-[0.2-50/0.1]

R03P-PP-A-3-[0.2-50/0.1]

R03P-PP-A-5-[0.2-50/0.1]

注文停止中

R03P-PP-A-6-[0.2-50/0.1]

R03P-PP-A-8-[0.2-50/0.1]

R03P-PP-A-12-[0.2-50/0.1]

R03P-PP-D-2-[0.2-50/0.1]

R03P-PP-D-3-[0.2-50/0.1]

R03P-PP-D-5-[0.2-50/0.1]

注文停止中

R03P-PP-D-6-[0.2-50/0.1]

R03P-PP-D-8-[0.2-50/0.1]

R03P-PP-D-12-[0.2-50/0.1]

R03P-PP-E-2-[0.2-50/0.1]

R03P-PP-E-3-[0.2-50/0.1]

注文停止中

R03P-PP-E-6-[0.2-50/0.1]

R03P-PP-E-12-[0.2-50/0.1]

R03P-PP-F-2-[0.2-50/0.1]

R03P-PP-F-3-[0.2-50/0.1]

注文停止中

R03P-PP-F-6-[0.2-50/0.1]

R03P-PP-F-12-[0.2-50/0.1]

R03P-PS-A-2-[0.2-50/0.1]

R03P-PS-A-3-[0.2-50/0.1]

R03P-PS-A-5-[0.2-50/0.1]

注文停止中

R03P-PS-A-6-[0.2-50/0.1]

R03P-PS-A-8-[0.2-50/0.1]

R03P-PS-A-12-[0.2-50/0.1]

R03P-PS-D-2-[0.2-50/0.1]

R03P-PS-D-3-[0.2-50/0.1]

R03P-PS-D-5-[0.2-50/0.1]

注文停止中

R03P-PS-D-6-[0.2-50/0.1]

R03P-PS-D-8-[0.2-50/0.1]

R03P-PS-D-12-[0.2-50/0.1]

R03P-PS-E-2-[0.2-50/0.1]

R03P-PS-E-3-[0.2-50/0.1]

注文停止中

R03P-PS-E-6-[0.2-50/0.1]

R03P-PS-E-12-[0.2-50/0.1]

R03P-PS-F-2-[0.2-50/0.1]

R03P-PS-F-3-[0.2-50/0.1]

注文停止中

R03P-PS-F-6-[0.2-50/0.1]

R03P-PS-F-12-[0.2-50/0.1]

コネクタ1（CN1）

コネクタ2（CN2）

芯数

ケーブル定格電圧

(V)

ケーブル規格（UL/CSA）

ツイストペア

導体寸法

(AWG)

ケーブルタイプ

指定長

(m)

最小発注数量

オスストレート	切落とし	2	100未満	なし	なし	25	A：灰(1重シールド) 耐環境・耐屈曲なし	0.2 ～ 50	1個
オスストレート	切落とし	3	100未満	なし	なし	25	A：灰(1重シールド) 耐環境・耐屈曲なし	0.2 ～ 50	1個
オスストレート	切落とし	5	100未満	なし	なし	25	A：灰(1重シールド) 耐環境・耐屈曲なし	0.2 ～ 50	1個
オスストレート	切落とし	6	100未満	なし	なし	25	A：灰(1重シールド) 耐環境・耐屈曲なし	0.2 ～ 50	1個
オスストレート	切落とし	8	100未満	なし	なし	25	A：灰(1重シールド) 耐環境・耐屈曲なし	0.2 ～ 50	1個
オスストレート	切落とし	12	100未満	なし	なし	25	A：灰(1重シールド) 耐環境・耐屈曲なし	0.2 ～ 50	1個
オスストレート	切落とし	2	150	UL	あり	25	D：黒(1重シールド) 耐油・柔軟	0.2 ～ 50	1個
オスストレート	切落とし	3	150	UL	なし	25	D：黒(1重シールド) 耐油・柔軟	0.2 ～ 50	1個
オスストレート	切落とし	5	150	UL	あり	25	D：黒(1重シールド) 耐油・柔軟	0.2 ～ 50	1個
オスストレート	切落とし	6	150	UL	あり	25	D：黒(1重シールド) 耐油・柔軟	0.2 ～ 50	1個
オスストレート	切落とし	8	150	UL	あり	25	D：黒(1重シールド) 耐油・柔軟	0.2 ～ 50	1個
オスストレート	切落とし	12	150	UL	あり	25	D：黒(1重シールド) 耐油・柔軟	0.2 ～ 50	1個
オスストレート	切落とし	2	300	UL	あり	25	E：黒(シールド無) 耐油・屈曲/柔軟	0.2 ～ 50	1個
オスストレート	切落とし	3	300	UL	あり	25	E：黒(シールド無) 耐油・屈曲/柔軟	0.2 ～ 50	1個
オスストレート	切落とし	6	300	UL	あり	25	E：黒(シールド無) 耐油・屈曲/柔軟	0.2 ～ 50	1個
オスストレート	切落とし	12	300	UL	あり	25	E：黒(シールド無) 耐油・屈曲/柔軟	0.2 ～ 50	1個
オスストレート	切落とし	2	300	UL	あり	25	F：黒(1重シールド) 耐油・屈曲/柔軟	0.2 ～ 50	1個
オスストレート	切落とし	3	300	UL	あり	25	F：黒(1重シールド) 耐油・屈曲/柔軟	0.2 ～ 50	1個
オスストレート	切落とし	6	300	UL	あり	25	F：黒(1重シールド) 耐油・屈曲/柔軟	0.2 ～ 50	1個
オスストレート	切落とし	12	300	UL	あり	25	F：黒(1重シールド) 耐油・屈曲/柔軟	0.2 ～ 50	1個
オスストレート	オスストレート	2	100未満	なし	なし	25	A：灰(1重シールド) 耐環境・耐屈曲なし	0.2 ～ 50	1個
オスストレート	オスストレート	3	100未満	なし	なし	25	A：灰(1重シールド) 耐環境・耐屈曲なし	0.2 ～ 50	1個
オスストレート	オスストレート	5	100未満	なし	なし	25	A：灰(1重シールド) 耐環境・耐屈曲なし	0.2 ～ 50	1個
オスストレート	オスストレート	6	100未満	なし	なし	25	A：灰(1重シールド) 耐環境・耐屈曲なし	0.2 ～ 50	1個
オスストレート	オスストレート	8	100未満	なし	なし	25	A：灰(1重シールド) 耐環境・耐屈曲なし	0.2 ～ 50	1個
オスストレート	オスストレート	12	100未満	なし	なし	25	A：灰(1重シールド) 耐環境・耐屈曲なし	0.2 ～ 50	1個
オスストレート	オスストレート	2	150	UL	あり	25	D：黒(1重シールド) 耐油・柔軟	0.2 ～ 50	1個
オスストレート	オスストレート	3	150	UL	なし	25	D：黒(1重シールド) 耐油・柔軟	0.2 ～ 50	1個
オスストレート	オスストレート	5	150	UL	あり	25	D：黒(1重シールド) 耐油・柔軟	0.2 ～ 50	1個
オスストレート	オスストレート	6	150	UL	あり	25	D：黒(1重シールド) 耐油・柔軟	0.2 ～ 50	1個
オスストレート	オスストレート	8	150	UL	あり	25	D：黒(1重シールド) 耐油・柔軟	0.2 ～ 50	1個
オスストレート	オスストレート	12	150	UL	あり	25	D：黒(1重シールド) 耐油・柔軟	0.2 ～ 50	1個
オスストレート	オスストレート	2	300	UL	あり	25	E：黒(シールド無) 耐油・屈曲/柔軟	0.2 ～ 50	1個
オスストレート	オスストレート	3	300	UL	あり	25	E：黒(シールド無) 耐油・屈曲/柔軟	0.2 ～ 50	1個
オスストレート	オスストレート	6	300	UL	あり	25	E：黒(シールド無) 耐油・屈曲/柔軟	0.2 ～ 50	1個
オスストレート	オスストレート	12	300	UL	あり	25	E：黒(シールド無) 耐油・屈曲/柔軟	0.2 ～ 50	1個
オスストレート	オスストレート	2	300	UL	あり	25	F：黒(1重シールド) 耐油・屈曲/柔軟	0.2 ～ 50	1個
オスストレート	オスストレート	3	300	UL	あり	25	F：黒(1重シールド) 耐油・屈曲/柔軟	0.2 ～ 50	1個
オスストレート	オスストレート	6	300	UL	あり	25	F：黒(1重シールド) 耐油・屈曲/柔軟	0.2 ～ 50	1個
オスストレート	オスストレート	12	300	UL	あり	25	F：黒(1重シールド) 耐油・屈曲/柔軟	0.2 ～ 50	1個
オスストレート	メスストレート	2	100未満	なし	なし	25	A：灰(1重シールド) 耐環境・耐屈曲なし	0.2 ～ 50	1個
オスストレート	メスストレート	3	100未満	なし	なし	25	A：灰(1重シールド) 耐環境・耐屈曲なし	0.2 ～ 50	1個
オスストレート	メスストレート	5	100未満	なし	なし	25	A：灰(1重シールド) 耐環境・耐屈曲なし	0.2 ～ 50	1個
オスストレート	メスストレート	6	100未満	なし	なし	25	A：灰(1重シールド) 耐環境・耐屈曲なし	0.2 ～ 50	1個
オスストレート	メスストレート	8	100未満	なし	なし	25	A：灰(1重シールド) 耐環境・耐屈曲なし	0.2 ～ 50	1個
オスストレート	メスストレート	12	100未満	なし	なし	25	A：灰(1重シールド) 耐環境・耐屈曲なし	0.2 ～ 50	1個
オスストレート	メスストレート	2	150	UL	あり	25	D：黒(1重シールド) 耐油・柔軟	0.2 ～ 50	1個
オスストレート	メスストレート	3	150	UL	なし	25	D：黒(1重シールド) 耐油・柔軟	0.2 ～ 50	1個
オスストレート	メスストレート	5	150	UL	あり	25	D：黒(1重シールド) 耐油・柔軟	0.2 ～ 50	1個
オスストレート	メスストレート	6	150	UL	あり	25	D：黒(1重シールド) 耐油・柔軟	0.2 ～ 50	1個
オスストレート	メスストレート	8	150	UL	あり	25	D：黒(1重シールド) 耐油・柔軟	0.2 ～ 50	1個
オスストレート	メスストレート	12	150	UL	あり	25	D：黒(1重シールド) 耐油・柔軟	0.2 ～ 50	1個
オスストレート	メスストレート	2	300	UL	あり	25	E：黒(シールド無) 耐油・屈曲/柔軟	0.2 ～ 50	1個
オスストレート	メスストレート	3	300	UL	あり	25	E：黒(シールド無) 耐油・屈曲/柔軟	0.2 ～ 50	1個
オスストレート	メスストレート	6	300	UL	あり	25	E：黒(シールド無) 耐油・屈曲/柔軟	0.2 ～ 50	1個
オスストレート	メスストレート	12	300	UL	あり	25	E：黒(シールド無) 耐油・屈曲/柔軟	0.2 ～ 50	1個
オスストレート	メスストレート	2	300	UL	あり	25	F：黒(1重シールド) 耐油・屈曲/柔軟	0.2 ～ 50	1個
オスストレート	メスストレート	3	300	UL	あり	25	F：黒(1重シールド) 耐油・屈曲/柔軟	0.2 ～ 50	1個
オスストレート	メスストレート	6	300	UL	あり	25	F：黒(1重シールド) 耐油・屈曲/柔軟	0.2 ～ 50	1個
オスストレート	メスストレート	12	300	UL	あり	25	F：黒(1重シールド) 耐油・屈曲/柔軟	0.2 ～ 50	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

基本情報

基本情報

高信頼のR03コネクタ使用ハーネス！機器の信号線接続に大変便利！
機器間接続用として幅広く利用されているR03コネクタを取付けたケーブルです。

ご注意

【部材変更案内】安定供給と品質向上のため、ケーブル部材を変更することに致しました。性能に変更なく従来通りご使用可能です。
変更対象：D/E/Fケーブル
変更時期：2025年2月17日より旧在庫がなくなり次第、順次変更予定
変更内容詳細：こちらをご参照ください。
在庫なくなり次第使用するコネクタがR03シリーズからER03シリーズへ変更となります。

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

R03コネクタ付ケーブルストレートタイプのレビュー

4平均満足度：4.03件のレビュー

星5
33%
星4
33%
星3
33%
星2
0%
星1
0%

装置内配線用

満足度：3.02022/05/11

ｹｰﾌﾞﾙ作成時間が必要なくなったので助かっています。現在停止中なので早い時期での再開をお願いします。

1人が参考にしています。

画像処理装置のコネクタ

満足度：5.02022/03/22

ものすごく小さなコネクタだったので自分ではハンダでいないと思い購入しましたコネクタを分解してないのでハンダ状況は不明で...もっと読む

0人が参考にしています。

自社製品の一部に使用

満足度：4.02020/07/15

コストと納期を考慮して選定をしました。過去にも何度も購入している商品ですので今回も購入しました。柔軟性も特に気にならない...もっと読む

0人が参考にしています。

3件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品 R03コネクタ付ケーブルストレートタイプ	PRC03コネクタ付ケーブルワンタッチ・ストレート・パネル取付タイプ	PLTコネクタ付ケーブルストレート・中継タイプ	NETコネクタ付ケーブルストレート・パネル取付タイプ	ＭＳコネクタ付ケーブルストレート・中継・パネル取付タイプ	NJCコネクタ付ケーブルストレート・中継・パネル取付タイプ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	3日目	3日目	3日目	3日目	3日目〜	3日目〜
コネクタメーカー	多治見無線電機	多治見無線電機	ミスミ	七星科学研究所	日本航空電子	七星科学研究所
コネクタ種類	R03	PRC03	PLT	NET	MS	NJC
ケーブル形状	丸	丸	丸	丸	丸	丸

よく一緒に購入される商品

ミスミ
PRC03コネクタ付ケーブルワンタッチ…4.7
通常価格(税別) : -
通常出荷日 : 3日目
住友電工ハードメタル
止め輪 ERシリーズ0
通常価格(税別) : 190円-
通常出荷日 : 3日目
ミスミ
NWPC　防水　ストレートプラグ（ネジ式…4
通常価格(税別) : 2,776円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
SS300CMSB CM（UL LIST…4.5
通常価格(税別) : 811円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
近接センサ用ケーブル-M12-0
通常価格(税別) : 1,280円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
SMコネクタ丸型ケーブルタイプ/単芯電…4
通常価格(税別) : -
通常出荷日 : 2日目～
ミスミ
NA3FVR 高屈曲 UL規格4.5
通常価格(税別) : 770円-
通常出荷日 : 在庫品1日目～
当日出荷可能
NKKスイッチズ(旧:日本開…
全モールドロッカスイッチ JWシリーズ4.2
通常価格(税別) : 200円-
通常出荷日 : 在庫品1日目～
当日出荷可能
オムロン
DeviceNet 周辺機器ケーブル・…4
通常価格(税別) : 2,346円-
通常出荷日 : 在庫品1日目～
当日出荷可能

丸型コネクタ付ケーブルカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

エレクトロニクス部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

コネクタ1（CN1）

コネクタ2（CN2）

芯数

ケーブル定格電圧(V)

ケーブル規格（UL/CSA）

ツイストペア

導体寸法(AWG)

ケーブルタイプ

指定長(m)

R03コネクタ付ケーブル ストレートタイプ

商品仕様

■部材情報

組み合せ寸法

電気特性

型番リスト

詳細情報

基本情報

ご注意

カタログ

商品担当おすすめ

この商品を見た人は、こんな商品も見ています

最近見た商品

丸型コネクタ付ケーブルカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA

R03コネクタ付ケーブルストレートタイプ
