【多治見無線電機】PRC04 バルクヘッド型パネル取付レセプタクル（ワンタッチロック)
- 通常単価(税別)
- 1,858円～3,808円
- 税込単価
- 2,044円～4,189円
多治見無線電機オリジナルのワンタッチロックコネクタ。【特長】・8、12、14、19、21、37芯のバリ...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
規格表
| 型式 | 芯数 | タイプ | 重量 g |
| PRC04-23A16-8AM | 8 | オス (ピン) | 24.0 |
| PRC04-23A20S-12M | 12 | 42.0 | |
| PRC04-23A16-14M | 14 | 22.5 | |
| PRC04-23A20S-19M | 19 | 39.5 | |
| PRC04-23A26S-21M | 21 | 59.0 | |
| PRC04-23A26S-37M | 37 | 55.0 | |
| PRC04-23A16-8AF | 8 | メス (ソケット) | 27.5 |
| PRC04-23A20S-12F | 12 | 47.5 | |
| PRC04-23A16-14F | 14 | 27.0 | |
| PRC04-23A20S-19F | 19 | 46.0 | |
| PRC04-23A26S-21F | 21 | 69.0 | |
| PRC04-23A26S-37F | 37 | 67.0 |
概要仕様
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,393円 ( 2,632円 ) | 在庫品1日目当日出荷可能 |
1,952円 ( 2,147円 ) | 在庫品1日目当日出荷可能 |
2,441円 ( 2,685円 ) | 在庫品1日目当日出荷可能 |
2,334円 ( 2,567円 ) | 在庫品1日目当日出荷可能 |
1,858円 ( 2,044円 ) | 在庫品1日目当日出荷可能 |
2,639円 ( 2,903円 ) | 在庫品1日目当日出荷可能 |
3,283円 ( 3,611円 ) | 在庫品1日目当日出荷可能 |
3,123円 ( 3,435円 ) | 在庫品1日目当日出荷可能 |
3,705円 ( 4,076円 ) | 在庫品1日目当日出荷可能 |
3,125円 ( 3,438円 ) | 在庫品1日目当日出荷可能 |
3,808円 ( 4,189円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
多治見無線電機オリジナルのワンタッチロックコネクタ。
【特長】
・8、12、14、19、21、37芯のバリエーション（芯数によりシェルサイズが異なる）。
・迅速かつ確実な着脱操作が可能。
・ハウジングにアルミニウム合金を使用、軽量で操作性に優れた丸型コネクタ。
・ワンタッチロック方式のためコネクタ結合部のトルク管理不要。
【用途】
・各種産業機器電源、生産設備、計測器など。
共通仕様
材料／仕上
| 項目 | 材料 | 仕上 |
|---|---|---|
| 本体シェル | アルミニウム合金 | アルマイト |
| コンタクト | 銅合金 | ニッケル下地金メッキ |
| 絶縁体 | 合成樹脂 | − |
適用電線サイズ
| コネクタ芯数 | 導体断面積 | AWGサイズ | 芯線外径 |
|---|---|---|---|
| 8,12,21 | 1.4mm2以下 | AWG16以下 | 1.6mm以下 |
| 14,19,37 | 0.5mm2以下 | AWG20以下 | 1.0mm以下 |
＊ケーブル仕上外径が、本体のケーブルの引き出し口の内径を超えないようにしてください。（ケーブル引出口径は各商品の寸法図にてご確認ください）
電気的特性
| 芯数 | 定格電圧（V以下） | 定格電流（A以下） | 耐電圧 （AC.V以下,1分間） | 絶縁抵抗 | 接触抵抗 | 挿抜寿命 | |
|---|---|---|---|---|---|---|---|
| AC | DC | ||||||
| 8 | 400 | 560 | 10 | 1200 | 1000MΩ以上 （DC500V） | 5mΩ以下 （DC3V,1A以下） | 1000回以上 |
| 12 | 400 | 560 | 10 | 1200 | |||
| 14 | 350 | 490 | 5 | 1000 | |||
| 19 | 400 | 560 | 4 | 1200 | |||
| 21 | 400 | 560 | 10 | 1200 | |||
| 37 | 400 | 560 | 3 | 1200 | |||
※定格はコンタクト一芯あたりに流せる容量です。
使用温度範囲
−25℃〜＋85℃コンタクト配列図 ※この図はメス（ソケット）コネクタの結合面から見た図です。
パネルカット寸法図

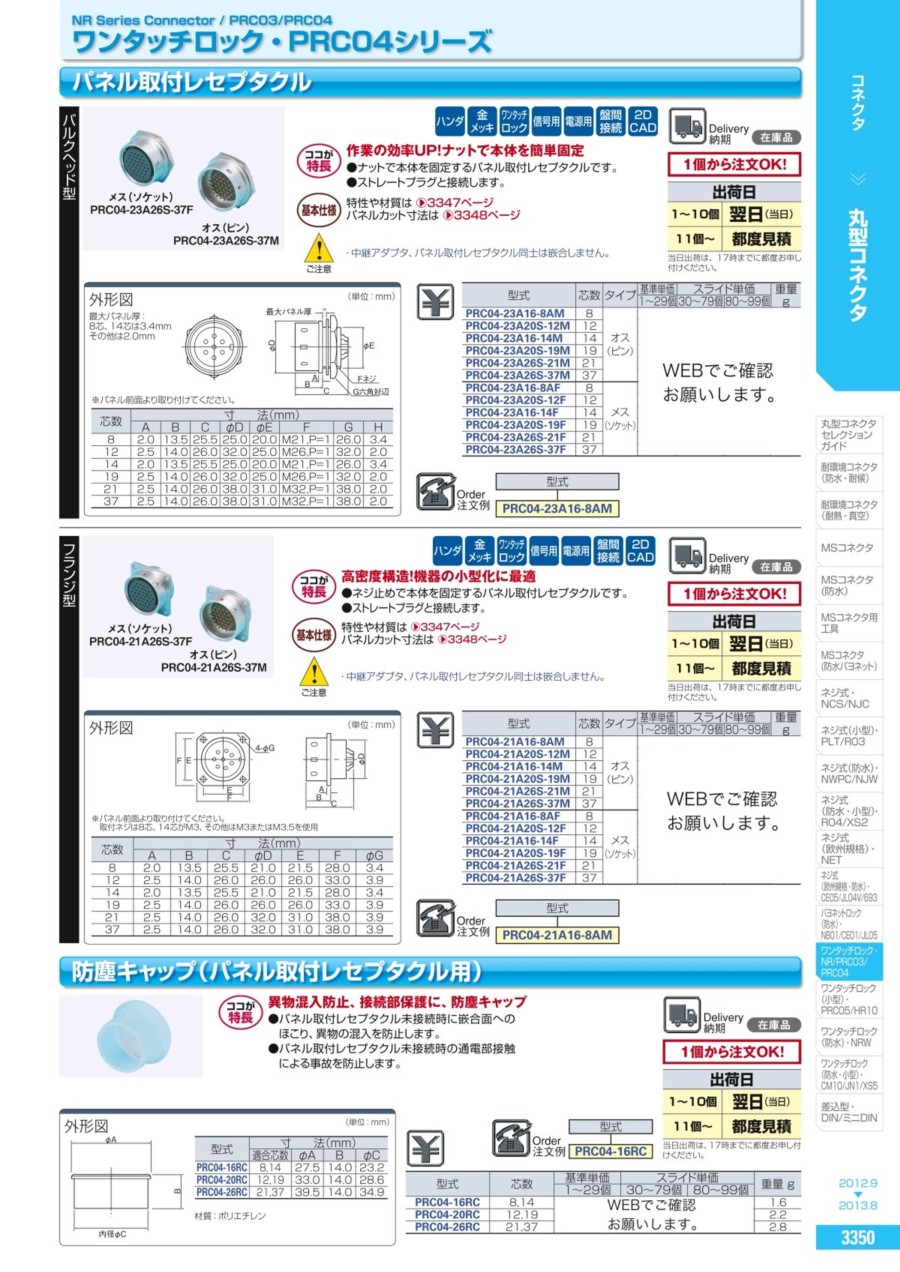

カタログ
