【多治見無線電機】製商品 PRC04 ストレートプラグ（ワンタッチロック)
規格・仕様：
- 電源用
- 信号用
- 盤間接続
- ハンダ
- 金メッキ
- ワンタッチロック
未確定：候補が12型番あります。
商品仕様
規格表
| 型式 |
| PRC04-12A16-8AM12.5 |
| 型式 | 芯数 | タイプ | 重量 g |
| PRC04-12A16-8AM12.5 | 8 | オス (ピン) | 40.0 |
| PRC04-12A20S-12M14.5 | 12 | 63.0 | |
| PRC04-12A16-14M12.5 | 14 | 39.0 | |
| PRC04-12A20S-19M14.5 | 19 | 61.0 | |
| PRC04-12A26S-21M18 | 21 | 103.0 | |
| PRC04-12A26S-37M18 | 37 | 98.0 | |
| PRC04-12A16-8AF12.5 | 8 | メス (ソケット) | 43.5 |
| PRC04-12A20S-12F14.5 | 12 | 69.0 | |
| PRC04-12A16-14F12.5 | 14 | 43.0 | |
| PRC04-12A20S-19F14.5 | 19 | 67.0 | |
| PRC04-12A26S-21F18 | 21 | 116.0 | |
| PRC04-12A26S-37F18 | 37 | 111.0 |
概要仕様

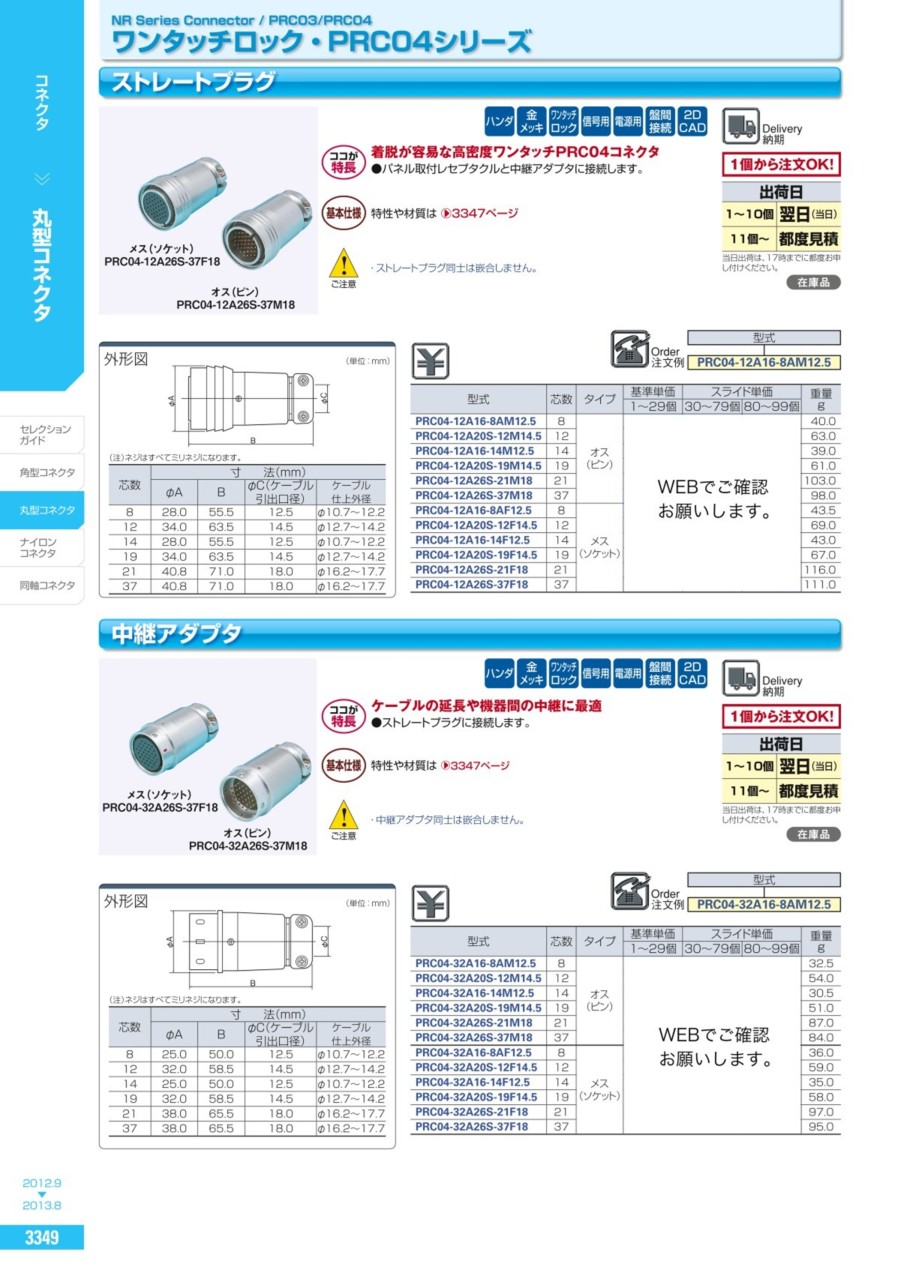

外形図
（単位：mm）
（注）ネジはすべてミリネジになります。
| 芯数 | 寸法（mm） | |||
| φA | B | φC（ケーブル 引出口径） | ケーブル 仕上外径 | |
| 8 | 28.0 | 55.5 | 12.5 | φ10.7～12.2 |
| 12 | 34.0 | 63.5 | 14.5 | φ12.7～14.2 |
| 14 | 28.0 | 55.5 | 12.5 | φ10.7～12.2 |
| 19 | 34.0 | 63.5 | 14.5 | φ12.7～14.2 |
| 21 | 40.8 | 71.0 | 18.0 | φ16.2～17.7 |
| 37 | 40.8 | 71.0 | 18.0 | φ16.2～17.7 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,216円 ( 3,538円 ) | 在庫品1日目当日出荷可能 |
2,014円 ( 2,215円 ) | 在庫品1日目当日出荷可能 |
3,370円 ( 3,707円 ) | 在庫品1日目当日出荷可能 |
3,218円 ( 3,540円 ) | 在庫品1日目当日出荷可能 |
3,755円 ( 4,131円 ) | 在庫品1日目当日出荷可能 |
3,649円 ( 4,014円 ) | 在庫品1日目当日出荷可能 |
3,985円 ( 4,384円 ) | 在庫品1日目当日出荷可能 |
2,754円 ( 3,029円 ) | 在庫品1日目当日出荷可能 |
5,006円 ( 5,507円 ) | 在庫品1日目当日出荷可能 |
4,446円 ( 4,891円 ) | 在庫品1日目当日出荷可能 |
5,563円 ( 6,119円 ) | 在庫品1日目当日出荷可能 |
3,650円 ( 4,015円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
多治見無線電機製。着脱が容易なワンタッチPRC04コネクタ。
共通仕様
材料／仕上
| 項目 | 材料 | 仕上 |
|---|---|---|
| 本体シェル | アルミニウム合金 | アルマイト |
| コンタクト | 銅合金 | ニッケル下地金メッキ |
| 絶縁体 | 合成樹脂 | − |
組み合わせ方法
※結合は○印の関係においてオスとメスの組み合せで行ってください。
適用電線サイズ
| コネクタ芯数 | 導体断面積 | AWGサイズ | 芯線外径 |
|---|---|---|---|
| 8,12,21 | 1.4mm2以下 | AWG16以下 | 1.6mm以下 |
| 14,19,37 | 0.5mm2以下 | AWG20以下 | 1.0mm以下 |
＊ケーブル仕上外径が、本体のケーブルの引き出し口の内径を超えないようにしてください。（ケーブル引出口径は各商品の寸法図にてご確認ください）
電気的特性
| 芯数 | 定格電圧（V以下） | 定格電流（A以下） | 耐電圧 （AC.V以下,1分間） | 絶縁抵抗 | 接触抵抗 | 挿抜寿命 | |
|---|---|---|---|---|---|---|---|
| AC | DC | ||||||
| 8 | 400 | 560 | 10 | 1200 | 1000MΩ以上 （DC500V） | 5mΩ以下 （DC3V,1A以下） | 1000回以上 |
| 12 | 400 | 560 | 10 | 1200 | |||
| 14 | 350 | 490 | 5 | 1000 | |||
| 19 | 400 | 560 | 4 | 1200 | |||
| 21 | 400 | 560 | 10 | 1200 | |||
| 37 | 400 | 560 | 3 | 1200 | |||
※定格はコンタクト一芯あたりに流せる容量です。
使用温度範囲
−25℃〜＋85℃コンタクト配列図 ※この図はメス（ソケット）コネクタの結合面から見た図です。
| 8芯 | 12芯 | 14芯 | 19芯 | 21芯 | 37芯 |
 |  |  |  |  |  |
パネルカット寸法図
パネルカット寸法図 | （単位：mm） | ||||||||
| バルクヘッド型パネルマウントタイプ | フランジ型パネルマウントタイプ | ||||||||
 |  | ||||||||
| ●寸法表 | （単位：mm） | ●寸法表 | （単位：mm） | ||||||
| 芯数 | φA | B | C | パネル厚指定なし 取付ネジは8芯、14芯がM3、 その他はM3まだはM3.5使用可 | 芯数 | A | φB | φC | |
| 8,14 | 21.2 | 20.2 | 9.6 | 8,14 | 21.5 | 21.3 | 3.4 | ||
| 最大パネル厚：8芯、14芯は3.4mm | 12,19 | 26.2 | 25.2 | 12.1 | 12,19 | 26.0 | 26.3 | 3.9 | |
| その他は2.0mm | 21,37 | 32.2 | 31.2 | 15.1 | 21,37 | 31.0 | 32.3 | 3.9 | |
公差±0.1 | 公差±0.1 | ||||||||
| ※いずれのタイプもパネルの取付はパネル前面より行ってください。 | |||||||||
カタログ
商品担当おすすめ
【多治見無線電機】製商品 PRC04 ストレートプラグ（ワンタッチロック)のレビュー
信号線用接続
3
3.02018/04/27
フランジタイプの品とセットで購入。
抜き差しが結構固いです。
また切欠き部に赤印があれば、挿入時助かるのですが。
1人が参考にしています。
