七星科学研究所NJWコネクタ付ハーネス 防水・耐環境性を備えたハーネス水や油の...
詳細情報を確認する| コネクタタイプ | − | 形状仕様タイプ | − | コネクタ | − | シェルタイプ | − | ケーブル | − | 指定長(m) | − | 無料追加工・カス夕ムNo.は 型番末尾にお付けください |
| NJWC | − | ST | − | P | − | A2 | − | D | − | 0.2 |
![]() ※結合は○印の関係においてオスとメスの組み合せで行ってください。 |
| (注1)結合はオス(ピン)コネクタとメス(ソケット)コネクタの組み合わせになりますので、PFはADM、RMと、PMはADF、RFと組み合わせてご使用ください。 またシェルサイズや芯数も同一のものをご使用ください。 |
![]() 通電状態でのコネクタの抜き差しは危険です。必ず電源を切ってから行って下さい。 |
| お値引き | |
| 1~9本 | 通常単価 |
| 10~49本 | 7% |
| 50~99本 | 18% |
| 100本~299本 | 23% |
| L(m) | ~0.9 | 1~4 | 4.1~50 |
| 公差 | +20mm | +50mm | +全長の3% |
| 1本単位 |
| コネクタ タイプ | 形状仕様 タイプ | 外形イメージ図(単位:mm) | コネクタ | シェルタイプ (シェルサイズ・芯数) | ケーブルタイプ | 指定長 (m) |
| NJWC (NJWシリーズ) 七星科学研究所コネクタ こちら | S (ストレートコネクタ) AS (中継コネクタ) | ![]() | P オス (ピン) S メス (ソケット) | A1 (16・3芯) A2 (16・5芯) A3 (20・2芯) A4 (20・3芯) A5 (20・4芯) A6 (20・5芯) A7 (20・7芯) A8 (20・12芯) A9 (24・10芯) A10 (24・14芯) A11 (24・16芯) A12 (28・16芯) A13 (28・24芯) | ![]() | 0.2 〜 50 0.1m 毎に 指定可 |
| SY (ストレートコネクタ・Y端子) ASY (中継コネクタ・ Y端子) | ![]() | |||||
| ST (ストレートコネクタ・ピン 番入りマークチューブ) AST (中継コネクタ・ピン 番入りマークチューブ) | ![]() |
| コネクタタイプ | − | 形状仕様タイプ | − | コネクタ | − | シェルタイプ | − | ケーブル | − | 指定長(m) | − | 無料追加工・カス夕ムNo.は 型番末尾にお付けください |
| NJWC | − | RT | − | P | − | A2 | − | D | − | 0.2 |
| 1本単位 |
| コネクタ タイプ | 形状仕様 タイプ | 外形イメージ図(単位:mm) | コネクタ | シェルタイプ (シェルサイズ・芯数) | ケーブルタイプ | 指定長 (m) |
| NJWC (NJWシリーズ) 七星科学研究所コネクタ こちら | R (パネルマウント コネクタ) (フランジ型) | ![]() | P オス (ピン) S メス (ソケット) | A1 (16・3芯) A2 (16・5芯) A3 (20・2芯) A4 (20・3芯) A5 (20・4芯) A6 (20・5芯) A7 (20・7芯) A8 (20・12芯) A9 (24・10芯) A10 (24・14芯) A11 (24・16芯) A12 (28・16芯) A13 (28・24芯) | ![]() | 0.2 〜 50 0.1m 毎に 指定可 |
| RY (パネルマウント コネクタ・Y端子) (フランジ型) | ![]() | |||||
| RT (パネルマウント コネクタ・マークチューブ) (フランジ型) | ![]() | |||||
| PFPF (メス・メス) | ![]() | R (両端) | ||||
| PFPM (メス・オス) | ||||||
| PMPM (オス・オス) | ||||||
| ADFPF (メス中継・メス) | ![]() | |||||
| ADFPM (メス中継・オス) | ||||||
| ADMPF (オス中継・メス) | ||||||
| ADMPM (オス中継・オス) |

| ケーブル | |||||||||||||||||||||||||||||||||||||||||
| 特性レーダーチャート | 主な仕様 | |||||||||||||||||||||||||||||||||||||||
![]() ※特性の目安としてご利用ください。 |
| ||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||
| 特性レーダーチャート | 主な仕様 | |||||||||||||||||||||||||||||||||||||||
![]() ※特性の目安としてご利用ください。 |
| ||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||
| 特性レーダーチャート | 主な仕様 | |||||||||||||||||||||||||||||||||||||||
![]() ※特性の目安としてご利用ください。 |
| ||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||
| 特性レーダーチャート | 主な仕様 | |||||||||||||||||||||||||||||||||||||||
![]() ※ケーブルキャリア試験は仕様から4もしくは5と想定 ※特性の目安としてご利用ください。 |
| ||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||
| Y端子 |
| ||||||||||||||||||
| シェルタイプ (シェルサイズ-芯数) | コネクタ | Dケーブル | Eケーブル | Fケーブル | Kケーブル | |||||||||
| 定格電流 (A以下) | 定格電圧 (V以下) | 断面積 | 定格 電圧 | 許容電流A (30℃) | 断面積 | 定格電圧 | 許容電流A (30℃) | 断面積 | 定格電圧 | 許容電流A (30℃) | 断面積 | 定格電圧 | 許容電流A (30℃) | |
| A1(16-3) | 10 | 125 | ― | ― | ― | 1.25mm2 (AWG16) | 300V | 9 | AWG16 (1.25mm2) | 300V | 15.2 | AWG20 (0.5mm2) | 300V | 6.1 |
| A2(16-5) | 5 | 0.5mm2 (AWG20) | 300V | 2 | 0.5mm2 (AWG20) | 2 | 11.6 | 5.2 | ||||||
| A3(20-2) | 15 | 250 | 2.0mm2 (AWG14) | 15 | 2.0mm2 (AWG14) | 15 | ― | ― | ― | ― | ― | |||
| A4(20-3) | 13 | 13 | AWG16 (1.25mm2) | 15.2 | AWG20 (0.5mm2) | 300V | 6.1 | |||||||
| A5(20-4) | 10 | 1.25mm2 (AWG16) | 8 | 1.25mm2 (AWG16) | 8 | 13.7 | 6.1 | |||||||
| A6(20-5) | 6 | 6 | 11.6 | 5.2 | ||||||||||
| A7(20-7) | 6 | 6 | 10.1 | 4.5 | ||||||||||
| A8(20-12) | 5 | 0.5mm2 (AWG20) | 2 | 0.5mm2 (AWG20) | 2 | AWG19 (0.75mm2) | 5.7 | AWG22 (0.3mm2) | 2.5 | |||||
| A9(24-10) | 10 | 1.25mm2 (AWG16) | 5 | 1.25mm2 (AWG16) | 5 | 6.2 | AWG20 (0.5mm2) | 4.2 | ||||||
| A10(24-14) | 5 | 0.5mm2 (AWG20) | 1 | 0.5mm2 (AWG20) | 1 | AWG21 (0.5mm2) | 4.1 | AWG22 (0.3mm2) | 2.2 | |||||
| A11(24-16) | 1 | 1 | 3.9 | 2.2 | ||||||||||
| A12(28-16) | 10 | 1.25mm2 (AWG16) | 4 | 1.25mm2 (AWG16) | 4 | ― | ― | ― | ||||||
| A13(28-24) | 5 | 0.5mm2 (AWG20) | 1 | 0.5mm2 (AWG20) | 1 | AWG23 (0.3mm2) | 2.4 | ― | ― | ― | ||||

| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |

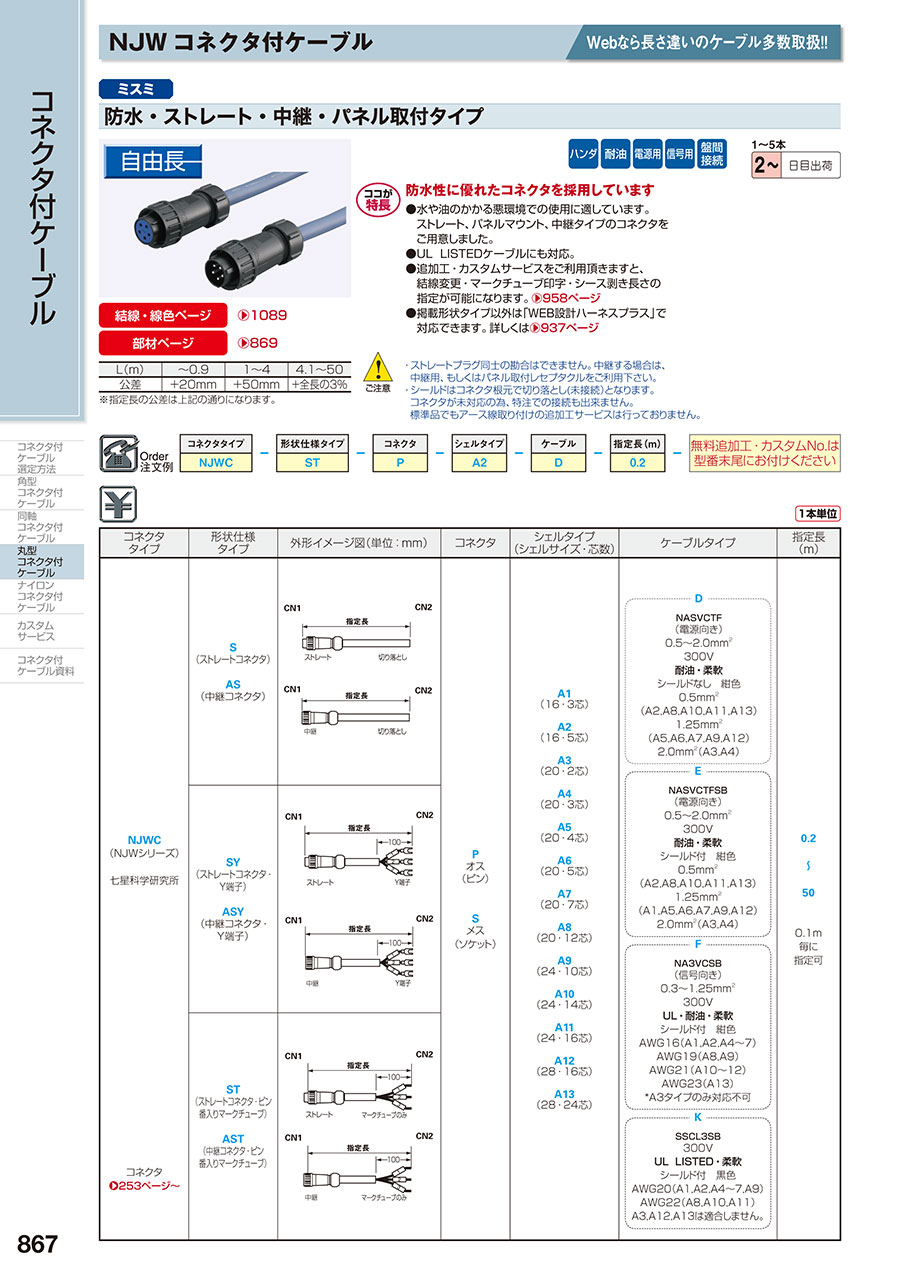

七星科学研究所NJWコネクタ付ハーネス 防水・耐環境性を備えたハーネス
水や油のかかる悪環境での使用に適しています。ストレート、パネルマウント、中継タイプのコネクタをご用意。
防水中型コネクタ(NJW)
特長
● NJWシリーズコネクタは、結合時に防水機能を発揮するように設計された丸型の金属コネクタです。(IPX7相当)共通仕様
材料/仕上
| 項目 | 材料 | 仕上 |
|---|---|---|
| シェル・防塵キャップ | 亜鉛合金または アルミ合金(シェルサイズ28) | クロムメッキ又は特殊化学処理 |
| 絶縁体 | 合成樹脂 | ー |
| コンタクト | 銅合金 | 銀メッキ |
| ゴムパッキン | 合成ゴム | ー |

特性
| 項目 | 内容 |
|---|---|
| 定格電流 | 下表にてご確認ください。 |
| 定格電圧 | 下表にてご確認ください。 |
| 耐電圧 | もっとも近接する導体間に規定の電圧を1分間印加しても、短絡などの異常がないこと。 |
| 絶縁抵抗 | もっとも近接する導体間を規定の電圧で測定したとき、1000MΩ以上である。 |
| 接触抵抗 | 一対のコンタクトを正規の長さまで結合させたときの導体抵抗は5mΩ以下である。 |
| 耐振性 | JIS-C-5025の振動試験を行ったとき、機能上支障がない。接触抵抗は5mΩ以下である。 |
| 耐衝撃性 | JIS-C-5026の衝撃試験を行ったとき、機能上支障がない。接触抵抗は5mΩ以下である。 |
| 繰り返し動作 | 抜き差しを500回行ったとき、機能上支障がない。接触抵抗は5mΩ以下である。 |
| 耐湿性 | JIS-C-5023の湿度試験を行ったとき、機能上支障がない。絶縁抵抗は100MΩである。 |
| 温度サイクル | JIS-C-5030の温度サイクル試験を行ったとき、機能上支障がない。 |
| 耐食性 | JIS-C-5028の塩水噴霧試験を行ったとき、機能上支障がない。接触抵抗は5mΩ以下である。 |
| 防水性 | 通常使用する状態で水圧下(0.4kgf/cm2)に24時間以上放置したとき、浸水などの異常がない。 |
| 使用温度範囲 | −25℃〜+85℃ |
基本仕様表
| 商品番号 | シェル サイズ | 芯数 | 形状記号 | 定格電流 (A以下) | 定格電圧 (V以下) | 耐電圧 AC(V) | 絶縁抵抗 (MΩ以上) | 接触抵抗 (mΩ以下) | 適用電線サイズ | 適用電線 仕上外径(mm)注1 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| AWG | 導体断面積(mm2) | ||||||||||
| NJW | 16 | 3 | PF,RM, ADM | 10 | 125 | 1500 | 2000 | 3 | 16 | 1.25 | 8.0〜11.0 |
| 5 | 5 | 1000 | 1000 | 5 | 20 | 0.5 | |||||
| 16 | 3 | PM,RF, ADF | 10 | 125 | 1500 | 2000 | 3 | 16 | 1.25 | 8.0〜11.0 | |
| 5 | 5 | 1000 | 1000 | 5 | 20 | 0.5 | |||||
| 20 | 2,3 | PF,RM, ADM | 15 | 250 | 1500 | 2000 | 3 | 14 | 2 | 7.0〜12.5 | |
| 4,5 | 10 | 16 | 1.25 | ||||||||
| 7 | 1000 | ||||||||||
| 12 | 5 | 1000 | 5 | 20 | 0.5 | ||||||
| 20 | 2,3 | PM,RF, ADF | 15 | 250 | 1500 | 2000 | 3 | 14 | 2 | 7.0〜12.5 | |
| 4,5 | 10 | 16 | 1.25 | ||||||||
| 7 | 1000 | ||||||||||
| 12 | 5 | 1000 | 5 | 20 | 0.5 | ||||||
| 24 | 2,3 | PF,RM, ADM | 20 | 250 | 1500 | 5000 | 3 | 12 | 3.5 | 9.5〜15.0 | |
| 4,5 | 15 | 14 | 2 | ||||||||
| 10 | 10 | 1000 | 2000 | 16 | 1.25 | ||||||
| 14,16 | 5 | 1000 | 5 | 20 | 0.5 | ||||||
| 24 | 2,3 | PM,RF, ADF | 20 | 250 | 1500 | 5000 | 3 | 12 | 3.5 | 9.5〜15.0 | |
| 4,5 | 15 | 14 | 2 | ||||||||
| 10 | 10 | 1000 | 2000 | 16 | 1.25 | ||||||
| 14,16 | 5 | 1000 | 5 | 20 | 0.5 | ||||||
| 28 | 16 | PF,RM, ADM | 10 | 250 | 1000 | 2000 | 3 | 16 | 1.25 | 12.5〜18.0 | |
| 24 | 5 | 1000 | 5 | 20 | 0.5 | ||||||
| 28 | 16 | PM,RF, ADF | 10 | 250 | 1000 | 2000 | 3 | 16 | 1.25 | 12.5〜18.0 | |
| 24 | 5 | 1000 | 5 | 20 | 0.5 | ||||||
コンタクト配列図
※この図はオス(ピン)インサート結合面から見た図です。| シェルサイズ・形状記号 | 16・ADM、RM | 16・PM | 20・ADM、RM | |||||
| 芯数 | 3 | 5 | 3 | 5 | 2 | 3 | 4 | 5 |
| コンタクト 配列図 | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() |
| シェルサイズ・形状記号 | 20・ADM、RM | 20・PM | ||||||
| 芯数 | 7 | 12 | 2 | 3 | 4 | 5 | 7 | 12 |
| コンタクト 配列図 | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() |
| シェルサイズ・形状記号 | 24・ADM、RM | 24・PM | ||||||
| 芯数 | 2 | 3 | 4 | 5 | 10 | 14 | 16 | 2 |
| コンタクト 配列図 | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() |
| シェルサイズ・形状記号 | 24・PM | 28・ADM、RM | ||||||
| 芯数 | 3 | 4 | 5 | 10 | 14 | 16 | 16 | 24 |
| コンタクト 配列図 | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() |
| シェルサイズ・形状記号 | 28・PM | |||||||
| 芯数 | 16 | 24 | ||||||
| コンタクト 配列図 | ![]() | ![]() | ||||||
:電気用品安全法適合品![]() ※結合は○印の関係においてオスとメスの組み合せで行ってください。 |
| (注1)結合はオス(ピン)コネクタとメス(ソケット)コネクタの組み合わせになりますので、PFはADM、RMと、PMはADF、RFと組み合わせてご使用ください。 またシェルサイズや芯数も同一のものをご使用ください。 |
![]() 通電状態でのコネクタの抜き挿しは危険です。必ず電源を切ってから行ってください。 |
