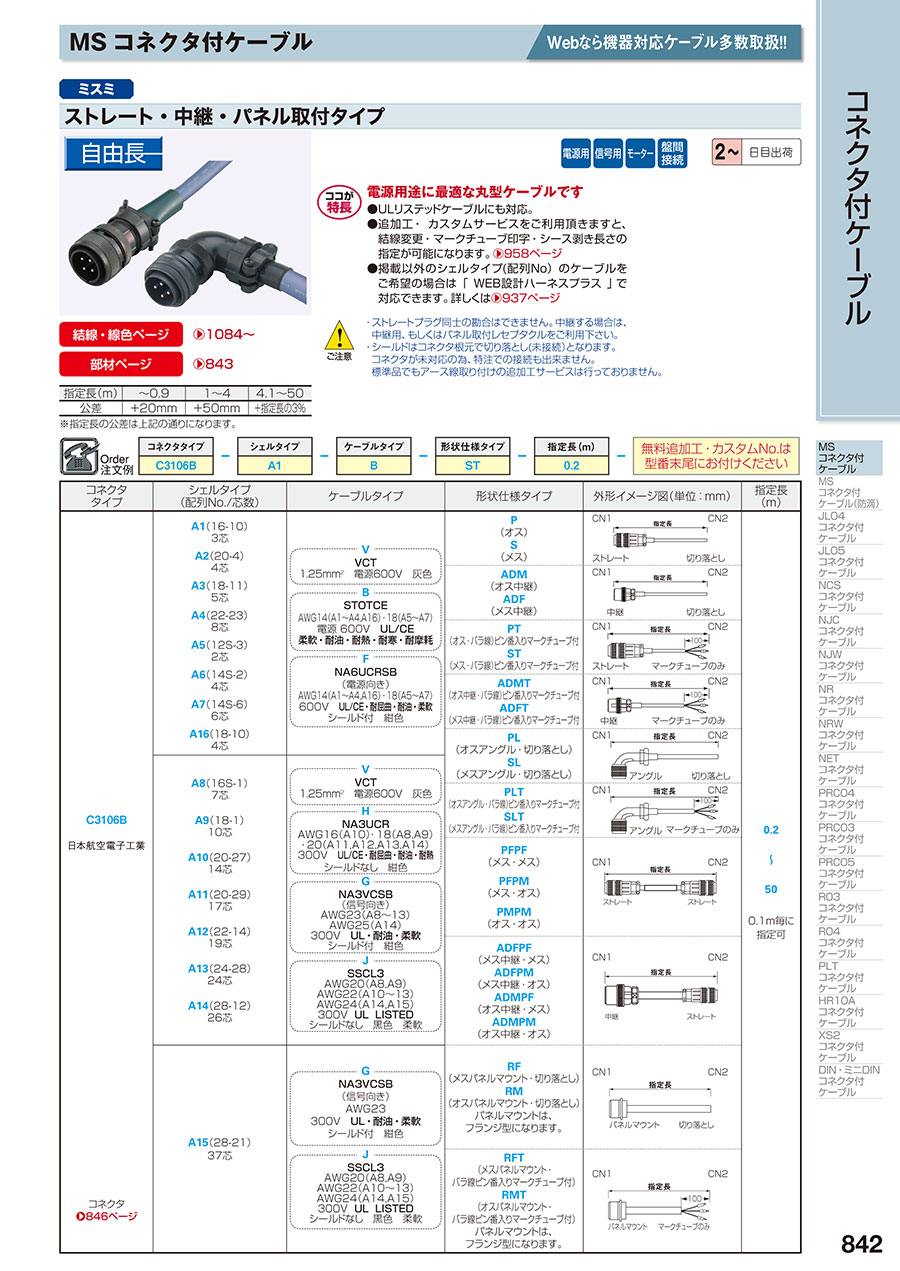

MSコネクタ付ハーネス ストレート、中継、パネルマウントと配線に必要な形状を幅...
詳細情報を確認する| コネクタ タイプ | シェルタイプ (配列No./芯数) | ケーブルタイプ | 形状仕様タイプ | 外形イメージ図(単位:mm) | 指定長 (m) |
| C3106B 日本航空電子工業 コネクタ P846 | A1(16-10) 3芯 A2(20-4) 4芯 A3(18-11) 5芯 A4(22-23) 8芯 A5(12S-3) 2芯 A6(14S-2) 4芯 A7(14S-6) 6芯 A16(18-10) 4芯 | ![]() | P (オス) S (メス) | ![]() | 0.2 〜 50 0.1m毎に 指定可 |
| ADM (オス中継) ADF (メス中継) | ![]() | ||||
| PT (オス・バラ線)ピン番入りマークチューブ付 ST (メス・バラ線)ピン番入りマークチューブ付 | ![]() | ||||
| ADMT (オス中継・バラ線)ピン番入りマークチューブ付 ADFT (メス中継・バラ線)ピン番入りマークチューブ付 | ![]() | ||||
| PL (オスアングル・切り落とし) SL (メスアングル・切り落とし) | ![]() | ||||
| A8(16S-1) 7芯 A9(18-1) 10芯 A10(20-27) 14芯 A11(20-29) 17芯 A12(22-14) 19芯 A13(24-28) 24芯 A14(28-12) 26芯 | ![]() | ||||
| PLT (オスアングル・バラ線)ピン番入りマークチューブ付 SLT (メスアングル・バラ線)ピン番入りマークチューブ付 | ![]() | ||||
| PFPF (メス・メス) PFPM (メス・オス) PMPM (オス・オス) | ![]() | ||||
| ADFPF (メス中継・メス) ADFPM (メス中継・オス) ADMPF (オス中継・メス) ADMPM (オス中継・オス) | ![]() | ||||
| A15(28-21) 37芯 | ![]() | RF (メスパネルマウント・切り落とし) RM (オスパネルマウント・切り落とし) パネルマウントは、 フランジ型になります。 | ![]() | ||
| RFT (メスパネルマウント・ バラ線ピン番入りマークチューブ付) RMT (オスパネルマウント・ バラ線ピン番入りマークチューブ付) パネルマウントは、 フランジ型になります。 | ![]() |
| コネクタ タイプ | シェルタイプ (配列No./芯数) | ケーブルタイプ | 形状仕様タイプ | 外形イメージ図(単位:mm) | 指定長 (m) |
| C3106B 日本航空電子工業 | A20 (10-3) 3芯 | ![]() | S (メス) | ![]() | 0.2 ~ 50 0.1m毎に 指定可 |
| PFPF (メス・メス) | ![]() | ||||
| ADMPF (オス中継・メス) | ![]() | ||||
| SL (メスアングル・切り落とし) | ![]() | ||||
| ST (メス・バラ線) ピン番入りマークチューブ付 | ![]() | ||||
| SLT (メスアングル・バラ線) ピン番入りマークチューブ付 | ![]() |
| コネクタ タイプ | シェルタイプ (配列No./芯数) | ケーブルタイプ | 形状仕様タイプ | 外形イメージ図(単位:mm) | 指定長 (m) |
| C3106B 日本航空電子工業 | A11 (20-29) 17芯 | ![]() | PFPF (メス・メス) | ![]() | 0.2 ~ 50 0.1m毎に 指定可 |
| PFPM (メス・オス) | |||||
| ADMPF (オス中継・メス) | ![]() | ||||
| SL (メスアングル・切り落とし) | ![]() | ||||
| ST (メス・バラ線) ピン番入りマークチューブ付 | ![]() |
| 指定長(m) | ~0.9 | 1~4 | 4.1~50 |
| 公差 | +20mm | +50mm | +指定長の3% |
| コンタクト配列の説明 | ![]() |
■部材情報
| ケーブル |
|
|
|
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| コネクタ |
| 基本型式 | − | シェルサイズ | − | 配列番号 | − | コンタクト形状 |
| MMS3102A | − | 18 | − | 1 | − | P |
誤挿入防止のキー位置(角度)変更について
誤挿入防止のキー位置(角度)変更MIL規格MSコネクタ
共通仕様
適用電線サイズおよびコンタクトサイズ
適切な電線被覆むき長さはコンタクトのハンダ付け穴長(L寸法)に1~3mm程度プラスした寸法です。なおL寸法、D寸法はオスコネクタ(ピン)もメスコネクタ(ソケット)も同じです。またケーブル選定の際にはケーブルクランプの内径にケーブルが納まるかどうかもご確認ください。| コンタクト | 適合電線サイズ | ||||
|---|---|---|---|---|---|
| コンタクトサイズ | ハンダ付穴直径φD(mm) | ピンコンタクト接触部径φA(mm) | L(mm) | AWG | 導体断面積(mm2) |
| #16 | 1.85 | 1.6 | 6.4 | 16〜20 | 1.25以下 |
| #12 | 2.95 | 2.4 | 9.5 | 12〜14 | 3.5以下 |
| #8 | 5.31 | 3.6 | 12.7 | 8〜10 | 8以下 |
| #4 | 8.45 | 5.7 | 15.9 | 4〜6 | 22以下 |
| #0 | 11.91 | 9.1 | 15.9 | 0〜2 | 50以下 |

電気的特性
| 接触抵抗 | コンタクトサイズ | 試験電流DC | 電圧降下 | オス側とメス側のコネクタを使用状態と同状態に結合し、試験電流を通電し、電圧降下法により測定し左記値を満足すること。 |
|---|---|---|---|---|
| #16 | 20A | 21mV以下 | ||
| #12 | 35A | 20mV以下 | ||
| #8 | 60A | 12mV以下 | ||
| #4 | 110A | 10mV以下 | ||
| #0 | 200A | 10mV以下 |
機械的特性
| 温度衝撃 | 低 温 | 高 温 | 左記の低温、高温を1サイクルとし、連続5サイクル行う。低温、高温の放置時間は30分以上とする。 | ||||
|---|---|---|---|---|---|---|---|
| -55+0℃ | +125+3℃ | ||||||
| (1)コネクタにひび割れ、破損のないこと。 (2)終了後耐電圧試験を満足すること。 | |||||||
| 耐 湿 | 下記の耐電圧を満足のこと。 | 結合したコネクタとパネルマウントを温度71±2℃と相対湿度95±3%に14日間さらし、終了後乾燥せず左表の耐電圧試験を5分間行う。 | |||||
| 試験分類記号 | AC.V(r.m.s) | ||||||
| INST | 300 | ||||||
| A | 750 | ||||||
| D | 1,350 | ||||||
| E | 1,875 | ||||||
| B | 2,775 | ||||||
| C | 4,500 | ||||||
| 腐 食 | (1)地金の露出やコネクタの結合・離脱を害する腐食のないこと。 (2)接触抵抗の測定 | 温度35℃、濃度5%の塩水噴霧中に48時間さらし、終了後流水で洗い38±3℃の空気循環槽で12時間乾燥させ、完了後接触抵抗、耐電圧試験を行う。 | |||||
| コンタクトサイズ | 試験電流 | 電圧降下(以下) | |||||
| #16 | 20A | 35mV | |||||
| #12 | 35 | 30 | |||||
| #8 | 60 | 25 | |||||
| #4 | 110 | 20 | |||||
| #0 | 200 | 20 | |||||
| (3)下表の耐電圧を満足すること。 | |||||||
| 試験分類記号 | AC.V(r.m.s) | 分類記号 | AC.V(r.m.s) | ||||
| INST | 400 | E | 2,500 | ||||
| A | 1,000 | B | 3,500 | ||||
| D | 1,800 | C | 6,000 | ||||
環境的特性
| コンタクト単体挿抜力 | コンタクトサイズ | 平 均 | 最 大 | 最 小 | 無作為に抽出したオスとメスにより、挿入抜去力を測定し、平均の力は左記の平均値以下であり、全ての値の96%は最大値以下でかついずれの値も最小値以上であること。 |
|---|---|---|---|---|---|
| #16 | 0.95kg | 1.36kg | 0.11kg | ||
| #12 | 1.59 | 2.27 | 0.23 | ||
| #8 | 3.18 | 4.54 | 0.34 | ||
| #4 | 4.76 | 6.8 | 0.45 | ||
| #0 | 6.35 | 9.07 | 0.91 | ||
| コンタクト保持力 | コンタクトサイズ | 軸荷重(kg) | コンタクトサイズ | 軸荷重(kg) | 左記に示された両方向の軸荷重に耐えること。 |
| #16 | 4.5 | #4 | 9.1 | ||
| #12 | 6.8 | #0 | 11.3 | ||
| #8 | 9.1 | ||||
| 振 動 | (1)試験中10μsec以上の電流遮断のないこと。 (2)終了後耐電圧試験を満足すること。 (3)結合がはずれたり、各部品にひび割れ、破損及びゆるみがないこと。 | 結線したコネクタとパネルマウントを通常の方法で結合させ、MIL-STD-1344により、振動試験を行う。試験中コネクタは100mAの電流を流し、適当な方法により電流の遮断を検査し、終了後耐電圧試験および外観検査を行う。 | |||
| 衝 撃 | (1)終了後、接触抵抗の要求を満足すること。 (2)部品にひび割れ、破損及びゆるみのないこと。 | 結線し結合したコネクタとパネルマウントに50Gの加速度を各々軸方向90°の角度にて加える。 | |||
| 寿 命 | (1)接触抵抗の要求を満足すること。 (2)電気的、機械的異常がないこと。 | コネクタのカップリングナットを外し、1時間に600回を越えない速さで500回抜き挿しを行う。 | |||
コンタクト配列表(芯数順) オス(ピン)コネクタの結合面から見た図です。
| 1コンタクト | 2コンタクト |
![]() | ![]() |
| 3コンタクト |
![]() |
| 4コンタクト |
![]() |
| 5コンタクト |
![]() |
| 6コンタクト |
![]() |
| 7コンタクト | 8コンタクト | 9コンタクト |
![]() | ![]() | ![]() |
| 10コンタクト | 11コンタクト | 14コンタクト |
![]() | ![]() | ![]() |
| 14コンタクト | 16コンタクト |
![]() | ![]() |
| 17コンタクト | 19コンタクト | 20コンタクト | 22コンタクト |
![]() | ![]() | ![]() | ![]() |
| 24コンタクト | 26コンタクト | 30コンタクト | 31コンタクト |
![]() | ![]() | ![]() | ![]() |
| 35コンタクト | 37コンタクト | 48コンタクト | 52コンタクト |
![]() | ![]() | ![]() | ![]() |
| 54コンタクト | 73コンタクト | 100コンタクト |
![]() | ![]() | ![]() |

| #16 | #12 | #8 | #4 | #0 |
| 22(13) | 41(23) | 73(46) | 135(80) | 245(150) |
配列No.
左側がコネクタ全体のシェルサイズ。右側がそのコンタクトの配列番号になります。これらを合せて配列No.と呼びます。
芯数構成
右側がコンタクト1本当りのサイズになります。左側がコンタクトの本数になります。
| 配列No. | コンタクト 形状 | コンタクト構成 | 定格電流 (A) (注1) | 絶縁抵抗MΩ (以上) | 定格電圧(注2)(注3) | 試験分類 (注4) | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| シェル サイズ | 配列 番号 | 総芯数 | 芯数構成 | コンタクト サイズ | DC.V以下 文字はコンタクトNo. | AC.V(r.m.s)以下 文字はコンタクトNo. ( )内は耐電圧/AC/V(rms) | ||||
| 10SL | 3 | P オス (ピン) S メス (ソケット) | 3 | 3 | #16 | 13 | 5000 | 700 | 500(2000) | A |
| 4 | 2 | 2 | ||||||||
| 12S | 3 | 2 | 2 | |||||||
| 14S | 1 | 3 | 3 | |||||||
| 2 | 4 | 4 | 250 | 200(1000) | INST | |||||
| 5 | 5 | 5 | ||||||||
| 6 | 6 | 6 | ||||||||
| 7 | 3 | 3 | 700 | 500(2000) | A | |||||
| 9 | 2 | 2 | ||||||||
| 16S | 1 | 7 | 7 | |||||||
| 5 | 3 | 3 | ||||||||
| 8 | 5 | 5 | ||||||||
| 16 | 10 | 3 | 3 | #12 | 23 | |||||
| 18 | 1 | 10 | 10 | #16 | 13 | BCFG-700, その他-250 | BCFG-500(2000),その他-200(1000) | A(BCFG)INST(その他) | ||
| 4 | 4 | 4 | 1250 | 900(2800) | D | |||||
| 5 | 3 | 2 | #12 | 23 | ||||||
| 1 | #16 | 13 | ||||||||
| 8 | 8 | 1 | #12 | 23 | 700 | 500(2000) | A | |||
| 7 | #16 | 13 | ||||||||
| 10 | 4 | 4 | #12 | 23 | ||||||
| 11 | 5 | 5 | ||||||||
| 12 | 6 | 6 | #16 | 13 | ||||||
| 19 | 10 | 10 | ||||||||
| 20 | 5 | 5 | ||||||||
| 21 | 3 | 3 | #12 | 23 | ||||||
| 22 | 3 | 3 | #16 | 13 | 1250 | 900(2800) | D | |||
| 20 | 2 | 1 | 1 | #0 | 150 | ABHG-1250, CDEF-700 | ABHG-900(2800),CDEF-500(2000) | D(ABHG)A(CDEF) | ||
| 4 | 4 | 4 | #12 | 23 | 700 | 500(2000) | A | |||
| 7 | 8 | 8 | #16 | 13 | ||||||
| 15 | 7 | 7 | #12 | 23 | ||||||
| 16 | 9 | 2 | ||||||||
| 7 | #16 | 13 | ||||||||
| 17 | 6 | 5 | #12 | 23 | ||||||
| 1 | #16 | 13 | ||||||||
| 18 | 9 | 3 | #12 | 23 | ||||||
| 6 | #16 | 13 | ||||||||
| 22 | 6 | 3 | #8 | 46 | ||||||
| 3 | #16 | 13 | ||||||||
| 23 | 2 | 2 | #8 | 46 | ||||||
| 27 | 14 | 14 | #16 | 13 | ||||||
| 29 | 17 | 17 | ||||||||
| 22 | 2 | 3 | 3 | #8 | 46 | 1250 | 900(2800) | D | ||
| 10 | 4 | 4 | #16 | 13 | 1750 | 1250(3500) | E | |||
| 14 | 19 | 19 | 700 | 500(2000) | A | |||||
| 19 | 14 | 14 | ||||||||
| 22 | 4 | 4 | #8 | 46 | ||||||
| 23 | 8 | 8 | #12 | 23 | H-1250 , その他-700 | H-900(2800),その他-500(2000) | D(H)A(その他) | |||
| 28 | 7 | 7 | 700 | 500(2000) | A | |||||
| 24 | 2 | 7 | 7 | 1250 | 900(2800) | D | ||||
| 5 | 16 | 16 | #16 | 13 | 700 | 500(2000) | A | |||
| 7 | 16 | 2 | #12 | 23 | ||||||
| 14 | #16 | 13 | ||||||||
| 10 | 7 | 7 | #8 | 46 | ||||||
| 11 | 9 | 3 | ||||||||
| 6 | #12 | 23 | ||||||||
| 20 | 11 | 2 | 1250 | 900(2800) | D | |||||
| 9 | #16 | 13 | ||||||||
| 22 | 4 | 4 | #8 | 46 | ||||||
| 28 | 24 | 24 | #16 | 13 | 250 | 200(1000) | INST | |||
| 28 | 6 | P オス (ピン) S メス (ソケット) | 3 | 3 | #4 | 80 | 5000 | 1250 | 900(2800) | D |
| 10 | 7 | 2 | G-1250 , その他-700 | G-900(2800), 2 #8 46 その他-500(2000) | D(G)A(その他) | |||||
| 2 | #8 | 46 | ||||||||
| 3 | #12 | 13 | ||||||||
| 11 | 22 | 4 | 700 | 500(2000) | A | |||||
| 18 | #16 | 13 | ||||||||
| 12 | 26 | 26 | ||||||||
| 15 | 35 | 35 | ||||||||
| 16 | 20 | 20 | ||||||||
| 20 | 14 | 10 | #12 | 23 | ||||||
| 4 | #16 | 13 | ||||||||
| 21 | 37 | 37 | ||||||||
| 32 | 1 | 5 | 2 | #0 | 150 | A-1750,その他-1250 | A-1250(3500), その他-900(2800) | (A)D(その他) | ||
| 3 | #12 | 23 | ||||||||
| 2 | 5 | 3 | #4 | 80 | 1750 | 1250(3500) | E | |||
| 2 | #16 | 13 | ||||||||
| 5 | 2 | 2 | #0 | 150 | 1250 | 900(2800) | D | |||
| 7 | 35 | 7 | #12 | 23 | ABhj-250,その他-700 | ABhj-200(1000) その他-500(2000) | INST(ABhj)A(その他) | |||
| 28 | #16 | 13 | ||||||||
| 8 | 30 | 6 | #12 | 23 | 700 | 500(2000) | A | |||
| 24 | #16 | 13 | ||||||||
| 9 | 14 | 2 | #4 | 80 | 1250 | 900(2800) | D | |||
| 12 | #16 | 13 | ||||||||
| 32A | 10 | 54 | 54 | 700 | 500(2000) | A | ||||
| 32 | 17 | 4 | 4 | #4 | 80 | 1250 | 900(2800) | D | ||
| 414 | 52 | 52 | #16 | 13 | 700 | 500(2000) | A | |||
| 36 | 3 | 6 | 3 | #0 | 150 | 1250 | 900(2800) | D | ||
| 3 | #12 | 23 | ||||||||
| 4 | 3 | 3 | #0 | 150 | A-1250 , BC-700 | A-900(2800), BC-500(2000) | D(A)A(BC) | |||
| 5 | 4 | 4 | 700 | 500(2000) | A | |||||
| 9 | 31 | 1 | #4 | 80 | ||||||
| 2 | #8 | 46 | ||||||||
| 14 | #12 | 23 | ||||||||
| 14 | #16 | 13 | ||||||||
| 10 | 48 | 48 | ||||||||
| 73 | 73 | 73 | ||||||||
| 48 | 5 | 100 | 1 | #8 | 46 | |||||
| 9 | #12 | 23 | ||||||||
| 90 | #16 | 13 | ||||||||
| ■キー位置変更角度表 (単位:°度) | 標準の位置![]() ピンインサートの結合面から見た図です。 標準の位置 ![]() ソケットインサートの結合面から見た図です。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 例: 結合ネジ寸法1-3/8-18の場合、 1-3/8(1.375)×16 = 22で22シェルサイズとなります。 |
ストレートコネクタ

外形図

| シェルサイズ | 結合ネジ Aネジ | 寸 法(mm) | |||||
|---|---|---|---|---|---|---|---|
| ケーブルエントリー φB±0.3 | 有効ネジ長 J±0.3 | 全長 L以下 | 外径 Q±0.8 | コンジットネジ Vネジ | ネジ長さ W以上 | ||
| 10SL | 5/8-24UNEF-2B | 9.6 | 13.49 | 34.9 | 22.22 | 5/8-24UNEF-2A | 9.53 |
| 12S | 3/4-20UNEF-2B | 9.6 | 13.5 | 42.8 | 25.4 | 5/8-24UNEF-2A | 9.5 |
| 14S | 7/8-20UNEF-2B | 12.5 | 13.5 | 42.8 | 28.6 | 3/4-20UNEF-2A | 9.5 |
| 16S | 1-20UNEF-2B | 15.6 | 13.5 | 42.8 | 31.8 | 7/8-20UNEF-2A | 9.5 |
| 16 | 1-20UNEF-2B | 15.6 | 18.3 | 52.4 | 31.8 | 7/8-20UNEF-2A | 9.5 |
| 18 | 1-1/8-18UNEF-2B | 20.2 | 18.3 | 52.4 | 34.1 | 1-20UNEF-2A | 9.5 |
| 20 | 1-1/4-18UNEF-2B | 23.0 | 18.3 | 55.6 | 37.3 | 1-3/16-18UNEF-2A | 9.5 |
| 22 | 1-3/8-18UNEF-2B | 23.2 | 18.3 | 55.6 | 40.5 | 1-3/16-18UNEF-2A | 9.5 |
| 24 | 1-1/2-18UNEF-2B | 29.5 | 18.3 | 58.7 | 43.7 | 1-7/16-18UNEF-2A | 9.5 |
| 28 | 1-3/4-18UNS-2B | 29.8 | 18.3 | 58.7 | 50.0 | 1-7/16-18UNEF-2A | 9.5 |
| 32 | 2-18UNS-2B | 37.5 | 18.3 | 61.9 | 56.4 | 1-3/4-18UNS-2A | 11.1 |
| 36 | 2-1/4-16UN-2B | 43.8 | 18.3 | 61.9 | 62.7 | 2-18UNS-2A | 12.7 |
| 48 | 3-16UN-2B | 69.1 | 18.3 | 65.1 | 81.8 | 3-16UN-2A | 15.9 |
アングルコネクタ

外形図

| シェルサイズ | 結合ネジ Aネジ | 寸 法(mm) | |||||||
|---|---|---|---|---|---|---|---|---|---|
| ケーブルエントリー B±0.3 | 有効ネジ長 J±0.3 | 全長 L以下 | M±0.8 | 外径 Q±0.8 | U±0.8 | コンジットネジ Vネジ | ネジ長さ W以上 | ||
| 12S | 3/4-20UNEF-2B | 9.6 | 13.5 | 50.8 | 41.7 | 25.4 | 25.4 | 5/8-24UNEF-2A | 9.5 |
| 14S | 7/8-20UNEF-2B | 12.5 | 13.5 | 54.0 | 43.3 | 28.6 | 27.0 | 3/4-20UNEF-2A | 9.5 |
| 16S | 1-20UNEF-2B | 15.6 | 13.5 | 60.3 | 48.0 | 31.8 | 28.6 | 7/8-20UNEF-2A | 9.5 |
| 16 | 1-20UNEF-2B | 15.6 | 18.3 | 65.1 | 52.8 | 31.8 | 28.6 | 7/8-20UNEF-2A | 9.5 |
| 18 | 1-1/8-18UNEF-2B | 18.6 | 18.3 | 68.3 | 54.4 | 34.1 | 32.1 | 1-20UNEF-2A | 9.5 |
| 20 | 1-1/4-18UNEF-2B | 23.0 | 18.3 | 77.0 | 60.7 | 37.3 | 33.7 | 1-3/16-18UNEF-2A | 9.5 |
| 22 | 1-3/8-18UNEF-2B | 23.2 | 18.3 | 77.0 | 60.7 | 40.5 | 33.3 | 1-3/16-18UNEF-2A | 9.5 |
| 24 | 1-1/2-18UNEF-2B | 28.0 | 18.3 | 86.5 | 67.1 | 43.7 | 34.9 | 1-7/16-18UNEF-2A | 9.5 |
| 28 | 1-3/4-18UNS-2B | 28.2 | 18.3 | 86.5 | 67.1 | 50.0 | 38.5 | 1-7/16-18UNEF-2A | 9.5 |
| 32,32A | 2-18UNS-2B | 35.9 | 18.3 | 95.2 | 71.8 | 56.4 | 46.4 | 1-3/4-18UNS-2A | 11.1 |
| 36 | 2-1/4-16UN-2B | 42.2 | 18.3 | 100.0 | 73.4 | 62.7 | 51.2 | 2-18UNS-2A | 12.7 |
| 48 | 3-16UN-2B | 65.9 | 18.3 | 125.4 | 86.5 | 81.8 | 59.1 | 3-16UN-2A | 15.9 |
中継コネクタ

外形図

| シェルサイズ | 結合ネジ Aネジ | 寸 法(mm) | |||||
|---|---|---|---|---|---|---|---|
| 有効ネジ B以上 | 全長 L以下 | フランジまでの長さ M+0.4 -0 | 外径 N以下 | コンジットネジ Vネジ | ネジ長さ W以上 | ||
| 12S | 3/4-20UNEF-2A | 9.5 | 42.88 | 14.3 | 26.97 | 5/8-24UNEF-2A | 25.4 |
| 14S | 7/8-20UNEF-2A | 9.5 | 42.88 | 14.3 | 29.36 | 3/4-20UNEF-2A | 27.0 |
| 16S | 1-20UNEF-2A | 9.5 | 42.88 | 14.3 | 31.75 | 7/8-20UNEF-2A | 28.6 |
| 16 | 1-20UNEF-2A | 15.9 | 52.37 | 19.0 | 31.75 | 7/8-20UNEF-2A | 28.6 |
| 18 | 1-1/8-18UNEF-2A | 15.9 | 52.37 | 19.0 | 34.14 | 1-20UNEF-2A | 32.1 |
| 20 | 1-1/4-18UNEF-2A | 15.9 | 55.58 | 19.0 | 37.31 | 1-3/16-18UNEF-2A | 33.7 |
| 22 | 1-3/8-18UNEF-2A | 15.9 | 55.58 | 19.0 | 40.49 | 1-3/16-18UNEF-2A | 33.3 |
| 24 | 1-1/2-18UNEF-2A | 15.9 | 58.72 | 19.0 | 43.66 | 1-7/16-18UNEF-2A | 34.9 |
| 28 | 1-3/4-18UNS-2A | 15.9 | 58.72 | 19.0 | 50.01 | 1-7/16-18UNEF-2A | 38.5 |
| 32,32A | 2-18UNS-2A | 15.9 | 61.93 | 19.0 | 56.36 | 1-3/4UNS-2A | 46.4 |
| 36 | 2-1/4-16UN-2A | 15.9 | 61.93 | 19.0 | 62.71 | 2-18UNS-2A | 51.2 |
| 48 | 3-16UN-2A | 15.9 | 65.07 | 15.9 | 81.76 | 3-16UN-2A | 59.1 |
パネルマウント

外形図

| シェルサイズ | Aネジ | 寸 法(mm) | |||||||
|---|---|---|---|---|---|---|---|---|---|
| B以上 | K以下 | L以下 | M+0.79 | φN+0 | R±0.13 | S±0.79 | φT+0.25 | ||
| 10SL | 5/8-24UNEF-2A | 9.53 | 2.1 | 21.9 | 14.28 | 15.9 | 18.26 | 25.4 | 3.05 |
| 12S | 3/4-20UNEF-2A | 9.52 | 2.4 | 24.3 | 14.27 | 19.86 | 20.62 | 27.79 | 3.05 |
| 14S | 7/8-20UNEF-2A | 9.52 | 2.4 | 24.3 | 14.27 | 23.01 | 23.01 | 30.18 | 3.05 |
| 16S | 1-20UNEF-2A | 9.52 | 2.4 | 24.3 | 14.27 | 24.61 | 24.61 | 32.54 | 3.05 |
| 16 | 1-20UNEF-2A | 15.88 | 2.4 | 29.1 | 19.05 | 24.61 | 24.61 | 32.54 | 3.05 |
| 18 | 1-1/8-18UNEF-2A | 15.88 | 3.0 | 28.6 | 19.05 | 26.97 | 26.97 | 34.92 | 3.05 |
| 20 | 1-1/4-18UNEF-2A | 15.88 | 3.0 | 29.4 | 19.05 | 29.36 | 29.36 | 38.10 | 3.05 |
| 22 | 1-3/8-18UNEF-2A | 15.88 | 3.0 | 29.4 | 19.05 | 31.75 | 31.75 | 41.28 | 3.05 |
| 24 | 1-1/2-18UNEF-2A | 15.88 | 3.0 | 33.4 | 20.62 | 34.92 | 34.92 | 44.45 | 3.73 |
| 28 | 1-3/4-18UNS-2A | 15.88 | 3.0 | 33.4 | 20.62 | 39.67 | 39.67 | 50.80 | 3.73 |
| 32,32A | 2-18UNS-2A | 15.88 | 4.3 | 33.4 | 22.22 | 44.45 | 44.45 | 57.15 | 4.39 |
| 36 | 2-1/4-16UN-2A | 15.88 | 4.3 | 33.4 | 22.22 | 49.23 | 49.23 | 63.50 | 4.39 |
| 48 | 3-16UN-2A | 15.88 | 4.3 | 34.2 | 22.22 | 66.68 | 66.68 | 82.55 | 4.39 |
Y寸法図 | パネルカット寸法図 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| (注1) φAは、フロント側および リア側からの取付けに共通の寸法です。 (注2) φBは、取付ネジに適合するタ ップ穴でも可能です。取付ネジは |
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ■パネルマウント取付け上の注意 (フロントマウンティング) パネルの前面からコネクタを装着し、 ケーブル結線側を内側にして取付けてください。 (リアマウンティング) パネルの背面からコネクタを装着しますが、パネ ル厚の上限は、嵌合時のすき間となりますので、下表でご確認下さい。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| フロント マウンティング | リア マウンティング | リアマウンティングのパネル厚制限
| |||||||||
![]() | ![]() | ジャンクションシェルを使用することによって ケーブルクランプを使用できます。 | ![]() |
コネクタ全体に流せる電流容量
| 総芯数 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 減率(%) | 1 | 0.943 | 0.886 | 0.829 | 0.771 | 0.714 | 0.657 | 0.6 | 0.543 | 0.486 | 0.429 | 0.371 | 0.314 | 0.257 |
ハンダ付け方法
![]() | ![]() | ![]() | ![]() | ![]() |
手順1 コネクタの分解(写真1) ハンダでの結線にあたり、まずケーブル付タイプ (3106A,B, 3108B, 3101A,B)は分解が必要です。 アセンブリナットをゆるめ分解してください。 なおパネルマウントは分解不要です。バレル、絶 縁体、コンタクト、リティニングリングは分解せず そのまま作業を行ってください。 ※ エンドベルは分割タイプと非分割タイプ があり ます。 | 手順2 ケーブルの挿入(写真2) 結線作業前にケーブルをカップリングナット、アセン ブリナット、分割しないエンドベルおよびケーブルク ランプに通してください。結線後では挿入できなくな ります。分割するエンドベルは結線後にアセンブリ ナットで取り付けます。 | 手順3 ハンダによる結線(写真3) ① ハンダ作業は写真3のようにコネクタを横向き にして行ってください。(縦にして行うとハンダが結 合面側に流れる場合があります。)余分なハンダ やフラックスがハンダ付穴から外に流れでないよ うに短時間で作業してください。 ② ハンダの際加熱しすぎると絶縁体を破損する 恐れがありますのでご注意ください。 ③ #4と#0サイズのコンタクトは径が太く、ハンダ 時間が長くなり絶縁体を損傷する恐れがあります ので、コンタクトを抜き取り個別にハンダすること をおすすめします。 |
![]() | ![]() | ![]() | |
| 手順4 結線後の組立て(写真4) ハンダ作業完了後、はじめに分解した部品をもと のように組み立てます。ケーブルクランプのネジ の締め付けは一番最後に行い、結線部に無理な 力がかかるのを防ぐためケーブルを若干コネクタ 内部に押し込み、少し「あそび」のある状態でクラ ンプを固定することをおすすめします。 |
| シェルタイプ (配列NO/芯数) | コネクタ | Vケーブル | Bケーブル | Fケーブル | ||||||||
| 定格電流(A以下) | 定格電圧(V以下) | 断面積 | 定格電圧 | 許容電流 A(30℃) | 断面積 | 定格電圧 | 許容電流 A(30℃) | 断面積 | 定格電圧 | 許容電流 A(30℃) | ||
| DC | AC | |||||||||||
| A1(16-10/3芯) | 23 | 700 | 500 | 1.25mm2 (AWG16) | 600V | 14 | AWG14 (2.0mm2) | 600V | 15 | AWG14 (2.0mm2) | 600V | 19 |
| A2(20-4/4芯) | 1250 | 900 | 13 | 15 | 16 | |||||||
| A3(18-11/5芯) | 700 | 500 | 11 | 15 | 13 | |||||||
| A4(22-23/8芯) | 700 | 500 | 10 | 15 | 11 | |||||||
| A5(12S-3/2芯) | 13 | 16 | AWG18 (0.75mm2) | 7 | AWG18 (0.75mm2) | 13 | ||||||
| A6(14S-2/4芯) | 250 | 200 | 13 | 7 | 9 | |||||||
| A7(14S-6/6芯) | 11 | 7 | 7 | |||||||||
| A8(16S-1/7芯) | 700 | 500 | 10 | - | - | - | - | - | - | |||
| A9(18-1/10芯) | 250 | 200 | 10 | |||||||||
| A10(20-27/14芯) | 700 | 500 | 8 | |||||||||
| A11(20-29/17芯) | 8 | |||||||||||
| A12(22-14/19芯) | ||||||||||||
| A13(24-28/24芯) | 250 | 200 | 7 | |||||||||
| A14(28-12/26芯) | 700 | 500 | ||||||||||
| A15(28-21/37芯) | - | - | - | |||||||||
| A16(18-10/4芯) | 23 | 1.25mm2 (AWG16) | 600V | 13 | AWG18 (0.75mm2) | 600V | 7 | AWG18 (0.75mm2) | 600V | 9 | ||
| シェルタイプ (配列NO/芯数) | コネクタ | Hケーブル | Gケーブル | Jケーブル | ||||||||
| 定格電流(A以下) | 定格電圧(V以下) | 断面積 | 定格電圧 | 許容電流 A(30℃) | 断面積 | 定格電圧 | 許容電流 A(30℃) | 断面積 | 定格電圧 | 許容電流 A(30℃) | ||
| DC | AC | |||||||||||
| A1(16-10/3芯) | 23 | 700 | 500 | - | - | - | - | - | - | - | - | - |
| A2(20-4/4芯) | 1250 | 900 | ||||||||||
| A3(18-11/5芯) | 700 | 500 | ||||||||||
| A4(22-23/8芯) | 700 | 500 | ||||||||||
| A5(12S-3/2芯) | 13 | |||||||||||
| A6(14S-2/4芯) | 250 | 200 | ||||||||||
| A7(14S-6/6芯) | ||||||||||||
| A8(16S-1/7芯) | 700 | 500 | AWG18 (0.75mm2) | 300V | 6 | AWG23 (0.3mm2) | 300V | 3.7 | AWG20 (0.5mm2) | 300V | 4.5 | |
| A9(18-1/10芯) | 250 | 200 | 5 | 3.4 | 4.2 | |||||||
| A10(20-27/14芯) | 700 | 500 | AWG16 (1.25mm2) | 5 | 3.0 | AWG22 (0.3mm2) | 2.2 | |||||
| A11(20-29/17芯) | AWG20 (0.5mm2) | 3 | 2.6 | 2.2 | ||||||||
| A12(22-14/19芯) | 2.2 | |||||||||||
| A13(24-28/24芯) | 250 | 200 | 2 | 2.4 | 1.8 | |||||||
| A14(28-12/26芯) | 700 | 500 | AWG25 (0.2mm2) | 1.6 | AWG24 (0.2mm2) | 1.2 | ||||||
| A15(28-21/37芯) | - | - | - | AWG23 (0.3mm2) | 1.7 | 1.2 | ||||||
| A16(18-10/4芯) | 23 | - | - | - | - | - | - | |||||
|
|
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
MSコネクタ付ハーネス ストレート、中継、パネルマウントと配線に必要な形状を幅広くラインナップ
通常価格、通常出荷日が表示と異なる場合がございます
通常価格、通常出荷日が表示と異なる場合がございます

ミスミ
NRコネクタ付ケーブル ストレート・中継・パネル取付タイプ (ワンタッチロック式タイプ)
4.8
ミスミ
NJCコネクタ付ケーブル ストレート・中継・パネル取付タイプ
4.6
ミスミ
HR10Aコネクタ付きケーブル ストレートタイプ
5
ミスミ
M12丸型防水コネクタハーネス
4.9通常価格(税別):738円~

ミスミ
MSコネクタ付ケーブル ストレート・中継・パネル取付タイプ (ミスミオリジナルコネクタ使用)
5
ミスミ
ミニDINコネクタ付きケーブル(マル信無線電機製)
5
ミスミ
PRC04コネクタ付ケーブル ワンタッチ・ストレート・パネル取付タイプ
3
ミスミ
NRWコネクタ付ケーブル 防水・ストレート・中継・パネル取付タイプ (ワンタッチロック式タイプ)
4.5
ミスミ
NCSコネクタ付ケーブル ストレート・中継・パネル取付タイプ
4.3
