16点小型コイルリレーターミナル1a×16

16点小型コイルリレーターミナル1a×16 PCRY-1H20-16A-FD
規格・仕様：
  • センサー
  • PLC
  • インターフェイス
    MIL,ﾈｼﾞｸﾗﾝﾌﾟ式
  • 極数
    16極
  • 結線方式
    MIL20芯,Y端子
  • 対応機器
    制御用機器
  • 取付方法
    DINレール
  • 寸法（縦×横×奥行き)
    173.5×52×60.5

型番:

PCRY-1H20-16A-FD
解除
数量：
－閉じる

PCRY-1H20-16A-FDの仕様・寸法情報

インターフェイス
MIL,ﾈｼﾞｸﾗﾝﾌﾟ式
極数
16極
結線方式
MIL20芯,Y端子
対応機器
制御用機器
取付方法
DINレール
寸法（縦×横×奥行き)
173.5×52×60.5
RoHS?
10
-
-

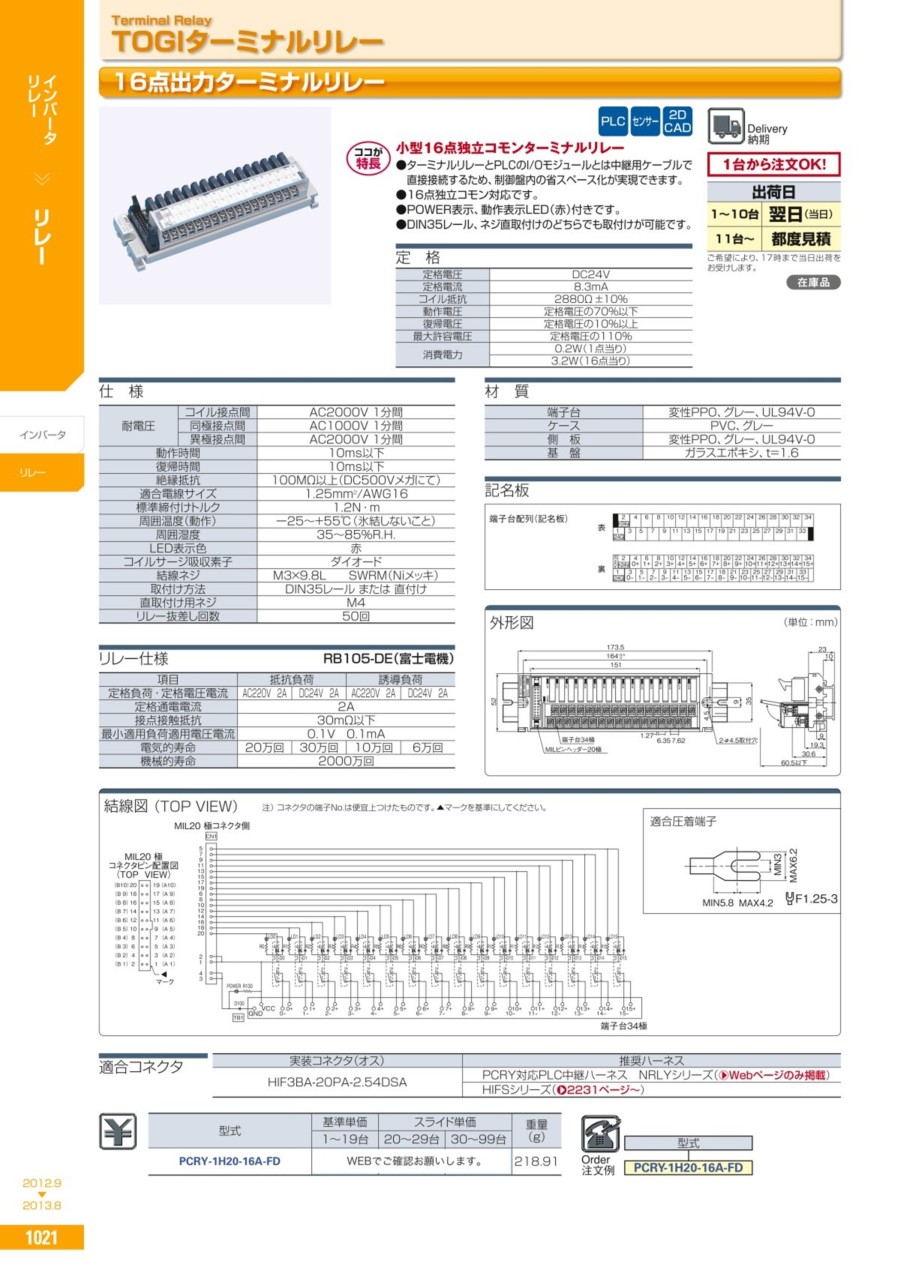

商品仕様

規格表

型式
PCRY-1H20-16A-FD
型式重量
(ｇ)
PCRY-1H20-16A-FD218.91

概要仕様

記名板
端子台配列(記名板)表16点小型コイルリレーターミナル1a×16:関連画像

 裏16点小型コイルリレーターミナル1a×16:関連画像

外形図

 (単位：mm)
16点小型コイルリレーターミナル1a×16：外形図

結線図（TOP　VIEW）

注)コネクタの端子No.は便宜上つけたものです。▲マークを基準にしてください。
16点小型コイルリレーターミナル1a×16：結線図適合圧着端子
16点小型コイルリレーターミナル1a×16：結線図

定　格
定格電圧DC24V
定格電流8.3mA
コイル抵抗2880Ω ±10％
動作電圧定格電圧の70％以下
復帰電圧定格電圧の10％以上
最大許容電圧定格電圧の110％
消費電力0.2W(1点当り)
3.2W(16点当り)
仕　様
耐電圧コイル接点間AC2000V 1分間
同極接点間AC1000V 1分間
異極接点間AC2000V 1分間
動作時間10ms以下
復帰時間10ms以下
絶縁抵抗100MΩ以上(DC500Vメガにて)
適合電線サイズ1.25mm2/AWG16
標準締付けトルク1.2N・m
周囲温度(動作)ー25〜＋55℃(氷結しないこと)
周囲湿度35〜85％R.H.
LED表示色赤
コイルサージ吸収素子ダイオード
結線ネジM3×9.8L　　SWRM(Niメッキ)
取付け方法DIN35レール または 直付け
直取付け用ネジM4
リレー抜差し回数50回
材　質
端子台変性PPO、グレー、UL94V-0
ケースPVC、グレー
側　板変性PPO、グレー、UL94V-0
基　盤ガラスエポキシ、t=1.6
リレー仕様
RB105-DE（富士電機）
項目抵抗負荷誘導負荷
定格負荷・定格電圧電流AC220V　2ADC24V　2AAC220V　2ADC24V　2A
定格通電電流2A
接点接触抵抗30ｍΩ以下
最小適用負荷適用電圧電流0.1V　0.1mA
電気的寿命20万回30万回10万回6万回
機械的寿命2000万回
適合コネクタ
実装コネクタ(オス)推奨ハーネス
HIF3BA-20PA-2.54DSAPCRY対応PLC中継ハーネス　NRLYシリーズ(>>Webページのみ掲載)
HIFSシリーズ

型番リスト

表示件数
  • 1
    • 型番
    PCRY-1H20-16A-FD
    RoHS?最小発注数量
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    22,050円
    ( 24,255円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    小型16点独立コモンリレーターミナル。POWER表示、動作表示LED（赤）付きです。

    【ココが特長】
    小型16点独立コモンターミナルリレー
    ●ターミナルリレーとPLCのI/Oモジュールとは中継用ケーブルで直接接続するため、制御盤内の省スペース化が実現できます。
    ●16点独立コモン対応です。
    ●POWER表示、動作表示LED（赤）付きです。
    ●DIN35レール、ネジ直取付けのどちらでも取付けが可能です。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
