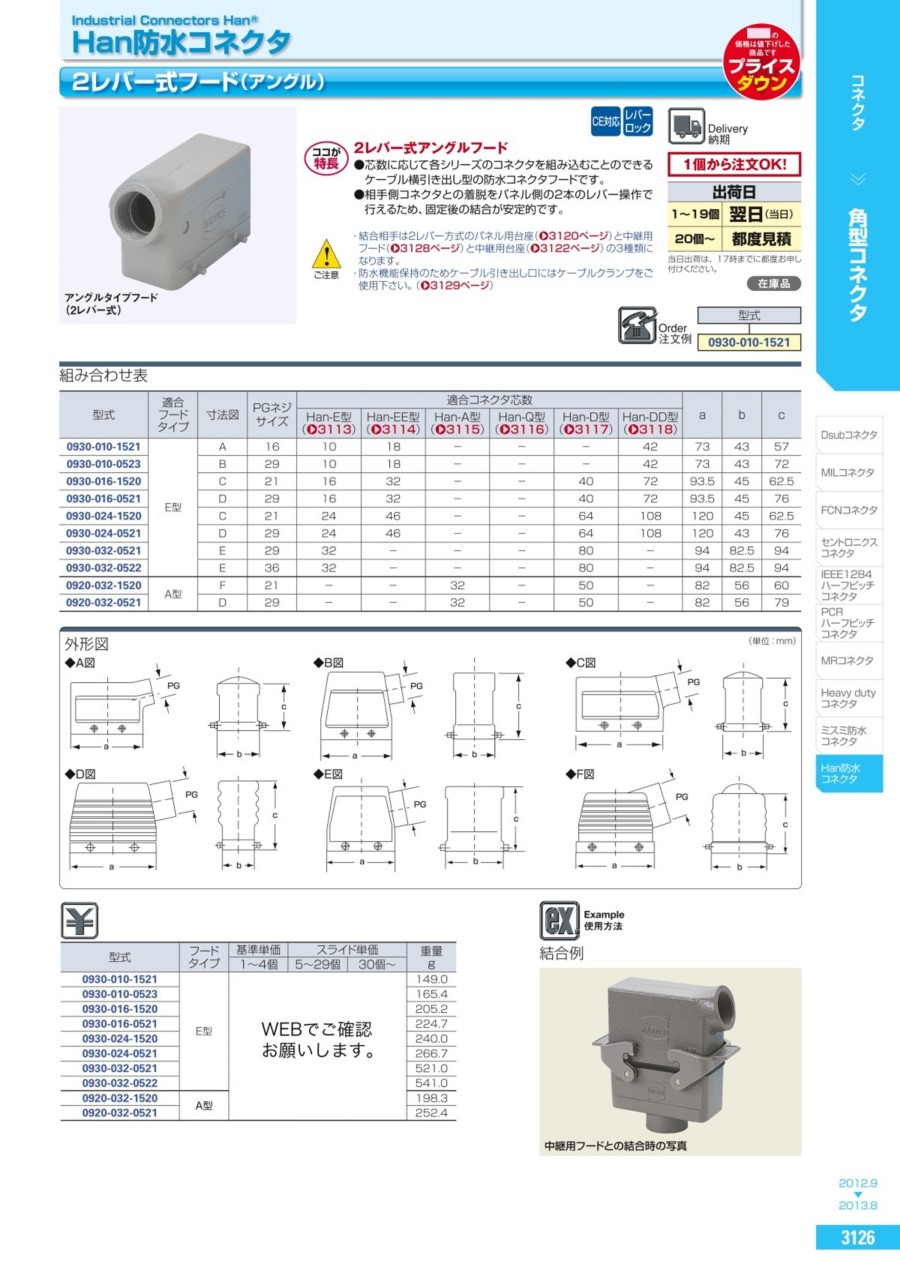

Han防水コネクタ 2レバー式フード(アングル)
- 通常単価(税別)
- 2,675円～9,912円
- 税込単価
- 2,943円～10,903円
通常出荷日：在庫品1日目当日出荷可能
ハーティング社製。２レバー式アングルフード。【CEマーク刻印について】以前よりCEの低電圧指令対応品で...
詳細を確認
未確定：候補が10型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
規格表
| 型式 | フード タイプ | 重量 ｇ |
| 0930-010-1521 | E型 | 149.0 |
| 0930-010-0523 | 165.4 | |
| 0930-016-1520 | 205.2 | |
| 0930-016-0521 | 224.7 | |
| 0930-024-1520 | 240.0 | |
| 0930-024-0521 | 266.7 | |
| 0930-032-0521 | 521.0 | |
| 0930-032-0522 | 541.0 | |
| 0920-032-1520 | A型 | 198.3 |
| 0920-032-0521 | 252.4 |
概要仕様
組み合わせ表
| 型式 | 適合 フード タイプ | 寸法図 | PGネジ サイズ | 適合コネクタ芯数 | a | b | c | |||||
| Han-E型 | Han-EE型 | Han-A型 | Han-Q型 | Han-D型 | Han-DD型 | |||||||
| 0930-010-1521 | E型 | A | 16 | 10 | 18 | − | − | − | 42 | 73 | 43 | 57 |
| 0930-010-0523 | B | 29 | 10 | 18 | − | − | − | 42 | 73 | 43 | 72 | |
| 0930-016-1520 | C | 21 | 16 | 32 | − | − | 40 | 72 | 93.5 | 45 | 62.5 | |
| 0930-016-0521 | D | 29 | 16 | 32 | − | − | 40 | 72 | 93.5 | 45 | 76 | |
| 0930-024-1520 | C | 21 | 24 | 46 | − | − | 64 | 108 | 120 | 45 | 62.5 | |
| 0930-024-0521 | D | 29 | 24 | 46 | − | − | 64 | 108 | 120 | 43 | 76 | |
| 0930-032-0521 | E | 29 | 32 | − | − | − | 80 | − | 94 | 82.5 | 94 | |
| 0930-032-0522 | E | 36 | 32 | − | − | − | 80 | − | 94 | 82.5 | 94 | |
| 0920-032-1520 | A型 | F | 21 | − | − | 32 | − | 50 | − | 82 | 56 | 60 |
| 0920-032-0521 | D | 29 | − | − | 32 | − | 50 | − | 82 | 56 | 79 | |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,943円 ( 4,337円 ) | 在庫品1日目当日出荷可能 |
3,618円 ( 3,980円 ) | 在庫品1日目当日出荷可能 |
3,869円 ( 4,256円 ) | 在庫品1日目当日出荷可能 |
2,763円 ( 3,039円 ) | 在庫品1日目当日出荷可能 |
3,483円 ( 3,831円 ) | 在庫品1日目当日出荷可能 |
2,675円 ( 2,943円 ) | 在庫品1日目当日出荷可能 |
4,143円 ( 4,557円 ) | 在庫品1日目当日出荷可能 |
3,019円 ( 3,321円 ) | 在庫品1日目当日出荷可能 |
8,174円 ( 8,991円 ) | 在庫品1日目当日出荷可能 |
9,912円 ( 10,903円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
ハーティング社製。２レバー式アングルフード。
【CEマーク刻印について】
以前よりCEの低電圧指令対応品でしたが2020年3月以降順次、フードハウジングの視認できる箇所にCEマークの刻印致します。
品質・性能面に関わる変更はありません。切り替えは数年かけて行うため、新旧で混在出荷の可能性ございます。あらかじめご了承ください。
●本製品はハーティング社製の商品です。
●芯数に応じて各シリーズのコネクタを組み込むことのできるケーブル横引き出し型の防水コネクタフードです。
●相手側コネクタとの着脱をパネル側の2本のレバー操作で行えるため、固定後の結合が安定的です。
・結合相手は2レバー方式のパネル用台座と中継用フードと中継用台座の3種類になります。
・防水機能保持のためケーブル引き出し口にはケーブルクランプをご使用下さい。
・防水機能保持のためケーブル引き出し口にはケーブルクランプをご使用下さい。
