Han防水コネクタ 2レバー式フード(ストレート)
- 通常単価(税別)
- 2,822円～10,821円
- 税込単価
- 3,104円～11,903円
通常出荷日：在庫品1日目当日出荷可能
ハーティング社製。２レバー式ストレートフード。【CEマーク刻印について】以前よりCEの低電圧指令対応品...
詳細を確認
未確定：候補が10型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
規格表
| 型式 | フード タイプ | 重量 ｇ |
| 0930-010-1421 | E型 | 123.0 |
| 0930-010-0423 | 190.0 | |
| 0930-016-1420 | 148.1 | |
| 0930-016-0421 | 204.6 | |
| 0930-024-0420 | 260.0 | |
| 0930-024-0421 | 242.8 | |
| 0930-032-0421 | 520.0 | |
| 0930-032-0422 | 539.0 | |
| 0920-032-0420 | A型 | 262.4 |
| 0920-032-0421 | 274.8 |
概要仕様
組み合わせ表
| 型式 | 適合 フード タイプ | 寸法図 | PGネジ サイズ | 適合コネクタ芯数 | a | b | c | |||||
| Han-E型 | Han-EE型 | Han-A型 | Han-Q型 | Han-D型 | Han-DD型 | |||||||
| 0930-010-1421 | E型 | A | 16 | 10 | 18 | − | − | − | 42 | 73 | 43 | 45 |
| 0930-010-0423 | B | 29 | 10 | 18 | − | − | − | 42 | 73 | 43 | 72 | |
| 0930-016-1420 | A | 21 | 16 | 32 | − | − | 40 | 72 | 93.5 | 45 | 45 | |
| 0930-016-0421 | C | 29 | 16 | 32 | − | − | 40 | 72 | 93.5 | 45 | 76 | |
| 0930-024-0420 | C | 21 | 24 | 46 | − | − | 64 | 108 | 120 | 45 | 76 | |
| 0930-024-0421 | C | 29 | 24 | 46 | − | − | 64 | 108 | 120 | 45 | 76 | |
| 0930-032-0421 | D | 29 | 32 | − | − | − | 80 | − | 94 | 82.5 | 94 | |
| 0930-032-0422 | D | 36 | 32 | − | − | − | 80 | − | 94 | 82.5 | 94 | |
| 0920-032-0420 | A型 | C | 21 | − | − | 32 | − | 50 | − | 82 | 56 | 79 |
| 0920-032-0421 | C | 29 | − | − | 32 | − | 50 | − | 82 | 56 | 79 | |
Han® 16B及び24B フードの一部形状変更のご案内
2020年1月後半より旧形状品から新形状品への切り替えとなりました。切り替え後、しばらく新旧混在でのご提供となりますが、
旧型・新型での製品性能は相違はなく、旧型新型の混在使用でも問題なくご使用頂けます。
■変更箇所
下記に示した電線挿入口の肉厚寸法を変更になりました。
■寸法・仕様
下記に示した部分の寸法が41mmから42.5mmになります。
■型番変更の有無
製品品番に変更ございません。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,317円 ( 5,849円 ) | 在庫品1日目当日出荷可能 |
3,926円 ( 4,319円 ) | 在庫品1日目当日出荷可能 |
4,289円 ( 4,718円 ) | 在庫品1日目当日出荷可能 |
2,822円 ( 3,104円 ) | 在庫品1日目当日出荷可能 |
3,769円 ( 4,146円 ) | 在庫品1日目当日出荷可能 |
3,001円 ( 3,301円 ) | 在庫品1日目当日出荷可能 |
4,975円 ( 5,473円 ) | 在庫品1日目当日出荷可能 |
4,785円 ( 5,264円 ) | 在庫品1日目当日出荷可能 |
8,865円 ( 9,752円 ) | 在庫品1日目当日出荷可能 |
10,821円 ( 11,903円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
ハーティング社製。２レバー式ストレートフード。
【CEマーク刻印について】
以前よりCEの低電圧指令対応品でしたが2020年3月以降順次、フードハウジングの視認できる箇所にCEマークの刻印致します。
品質・性能面に関わる変更はありません。切り替えは数年かけて行うため、新旧で混在出荷の可能性ございます。あらかじめご了承ください。
使用方法
使用例

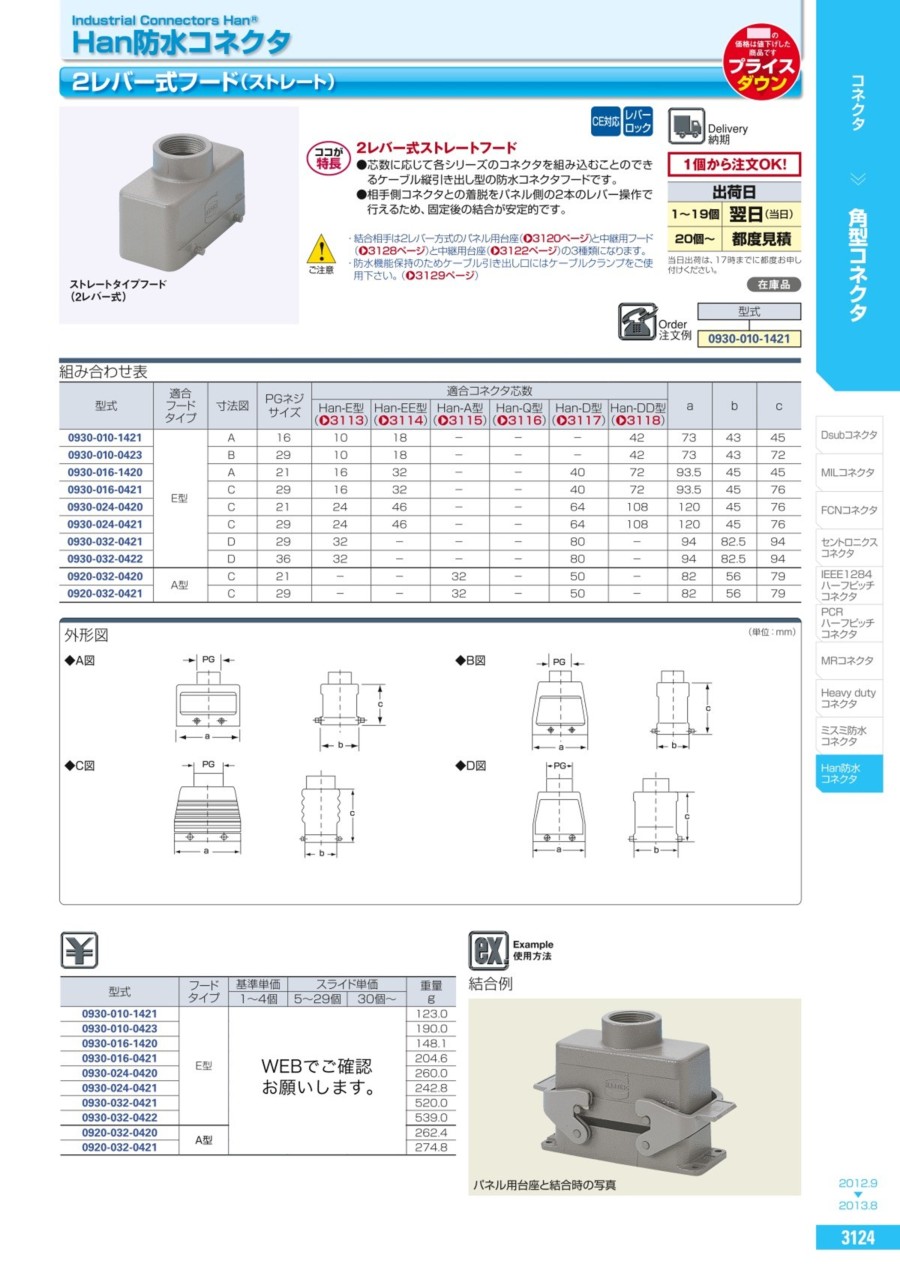

カタログ
商品担当おすすめ
Han防水コネクタ 2レバー式フード(ストレート)のレビュー
金型のホットランナー用
5
5.02019/11/07
金型のホットランナーケーブル用で、購入しました。
在庫品で、いつも注文しています。
品質も安定してよく、安心して購入して...もっと読む
0人が参考にしています。
