Han防水コネクタ 1レバー式フード(ストレート)
- 通常単価(税別)
- 595円～9,477円
- 税込単価
- 655円～10,425円
通常出荷日：在庫品1日目当日出荷可能
ハーティング社製。１レバー式ストレートフード。【CEマーク刻印について】以前よりCEの低電圧指令対応品...
詳細を確認
未確定：候補が12型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
規格表
| 型式 |
| 0930-006-1441 |
| 型式 | 適合フード タイプ | 重量 ｇ |
| 0930-006-1441 | E型 | 104.8 |
| 0930-010-1441 | 129.4 | |
| 0930-010-0443 | 199.8 | |
| 0930-016-1440 | 154.0 | |
| 0930-016-0441 | 206.4 | |
| 0930-024-0440 | 271.8 | |
| 0930-024-0441 | 249.4 | |
| 0930-048-0440 | 734.0 | |
| 0930-048-0441 | 743.0 | |
| 0920-003-0420 | A型 | 13.2 |
| 0920-003-1440 | 66.6 | |
| 0920-010-0440 | 161.5 | |
| 0920-016-0441 | 194.8 |
概要仕様
外形図およびコンタクト配列図
（単位：ｍｍ）◆A図  | ◆B図  | ◆C図  |
◆D図  | ◆E図  | ◆F図  |
| 材質：0920-003-0420は、プラスチック。 0920-003-1440は、アルミダイキャスト。 |
組み合わせ表
| 型式 | 適合 フード タイプ | 寸法図 | PGネジ サイズ | 適合コネクタ芯数 | a | b | c | d | |||||
| Han-E型 | Han-EE型 | Han-A型 | Han-Q型 | Han-D型 | Han-DD型 | ||||||||
| 0930-006-1441 | E型 | A | 16 | 6 | 10 | − | − | − | 24 | 60 | 43 | 40 | − |
| 0930-010-1441 | A | 16 | 10 | 18 | − | − | − | 42 | 73 | 43 | 45 | − | |
| 0930-010-0443 | B | 29 | 10 | 18 | − | − | − | 42 | 73 | 43 | 75 | − | |
| 0930-016-1440 | A | 21 | 16 | 32 | − | − | 40 | 72 | 93.5 | 45 | 45 | − | |
| 0930-016-0441 | C | 29 | 16 | 32 | − | − | 40 | 72 | 93.5 | 45 | 76 | − | |
| 0930-024-0440 | C | 21 | 24 | 46 | − | − | 64 | 108 | 120 | 45 | 76 | − | |
| 0930-024-0441 | C | 29 | 24 | 46 | − | − | 64 | 108 | 120 | 45 | 76 | − | |
| 0930-048-0440 | D | 29 | 48 | − | − | − | 128 | − | 132 | 90 | 98 | 10.5 | |
| 0930-048-0441 | D | 36 | 48 | − | − | − | 128 | − | 132 | 90 | 98 | 10.5 | |
| 0920-003-0420 | A型 | E | 11 | − | − | 3 | 5,7,12 | 7 | − | 26.5 | 26.5 | 56.2 | − |
| 0920-003-1440 | E | 11 | − | − | 3 | 5,7,12 | − | − | 27 | 28 | 60 | − | |
| 0920-010-0440 | F | 16 | − | − | 10 | − | 15 | − | 63 | 36 | 67.5 | − | |
| 0920-016-0441 | F | 21 | − | − | 16 | − | 25 | − | 79.5 | 36 | 70.5 | − | |
Han® 16B及び24B フードの一部形状変更のご案内
2020年1月後半より旧形状品から新形状品への切り替えとなりました。切り替え後、しばらく新旧混在でのご提供となりますが、
旧型・新型での製品性能は相違はなく、旧型新型の混在使用でも問題なくご使用頂けます。
■変更箇所
下記に示した電線挿入口の肉厚寸法を変更になりました。
■寸法・仕様
下記に示した部分の寸法が41mmから42.5mmになります。
■型番変更の有無
製品品番に変更ございません。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
595円 ( 655円 ) | 在庫品1日目当日出荷可能 |
1,142円 ( 1,256円 ) | 在庫品1日目当日出荷可能 |
2,894円 ( 3,183円 ) | 在庫品1日目当日出荷可能 |
3,288円 ( 3,617円 ) | 在庫品1日目当日出荷可能 |
2,935円 ( 3,229円 ) | 在庫品1日目当日出荷可能 |
5,683円 ( 6,251円 ) | 在庫品1日目当日出荷可能 |
3,458円 ( 3,804円 ) | 在庫品1日目当日出荷可能 |
5,486円 ( 6,035円 ) | 在庫品1日目当日出荷可能 |
3,682円 ( 4,050円 ) | 在庫品1日目当日出荷可能 |
4,645円 ( 5,110円 ) | 在庫品1日目当日出荷可能 |
5,144円 ( 5,658円 ) | 在庫品1日目当日出荷可能 |
9,477円 ( 10,425円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
ハーティング社製。１レバー式ストレートフード。
【CEマーク刻印について】
以前よりCEの低電圧指令対応品でしたが2020年3月以降順次、フードハウジングの視認できる箇所にCEマークの刻印致します。
品質・性能面に関わる変更はありません。切り替えは数年かけて行うため、新旧で混在出荷の可能性ございます。あらかじめご了承ください。
使用方法
使用例
結合例
中継用固定台座との結合写真
中継用固定台座との結合写真

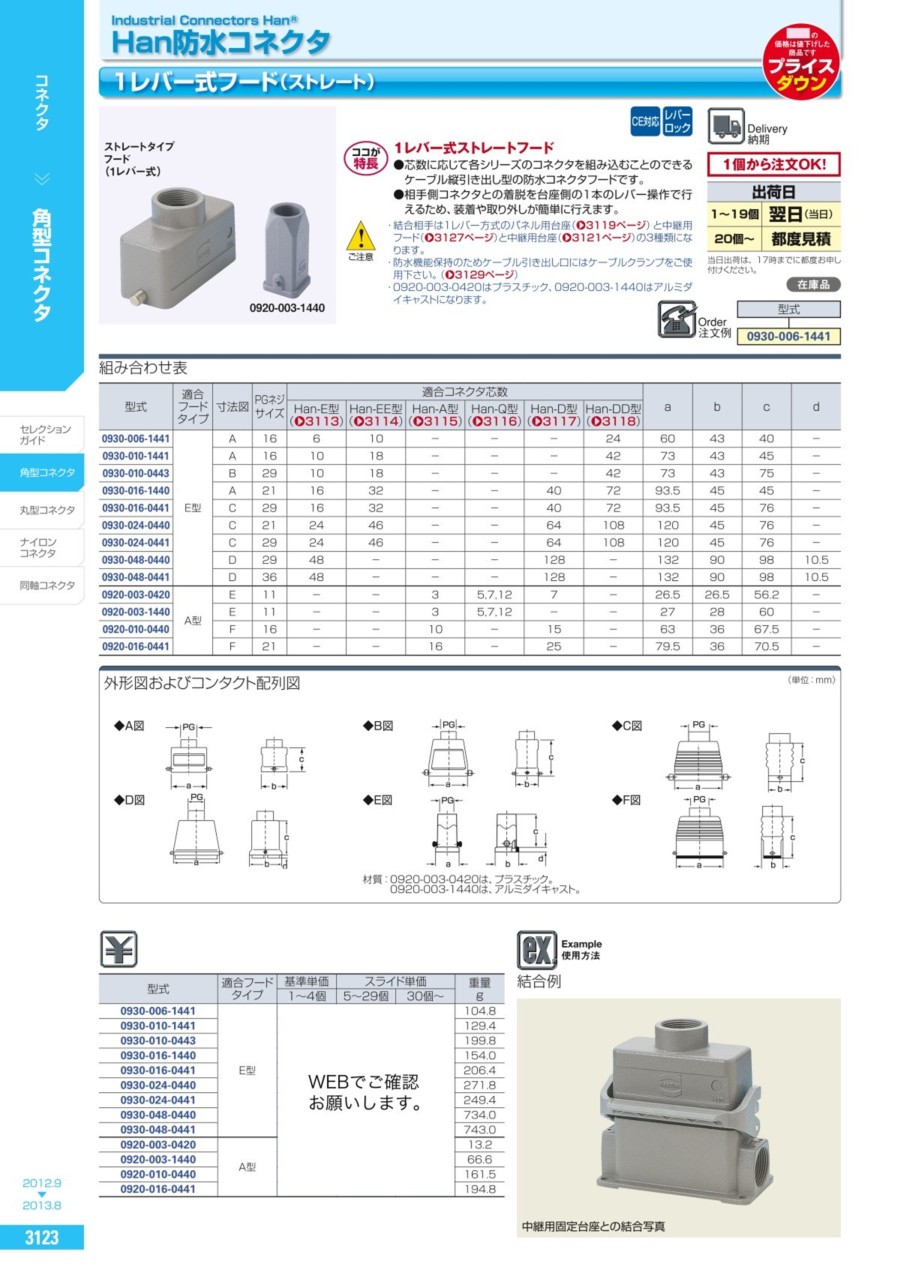

カタログ
商品担当おすすめ
Han防水コネクタ 1レバー式フード(ストレート)のレビュー
設備の電気配線に使用
4
4.02019/06/14
火花が散る環境で使用するため、樹脂製のコネクタは使えないので、こちらの商品を選びました。樹脂製を使用する場合にはラックの...もっと読む
0人が参考にしています。
