Han防水コネクタ A型コネクタ(ネジ式結線)

Han防水コネクタ A型コネクタ(ネジ式結線)
未確定：候補が8型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品仕様

規格表

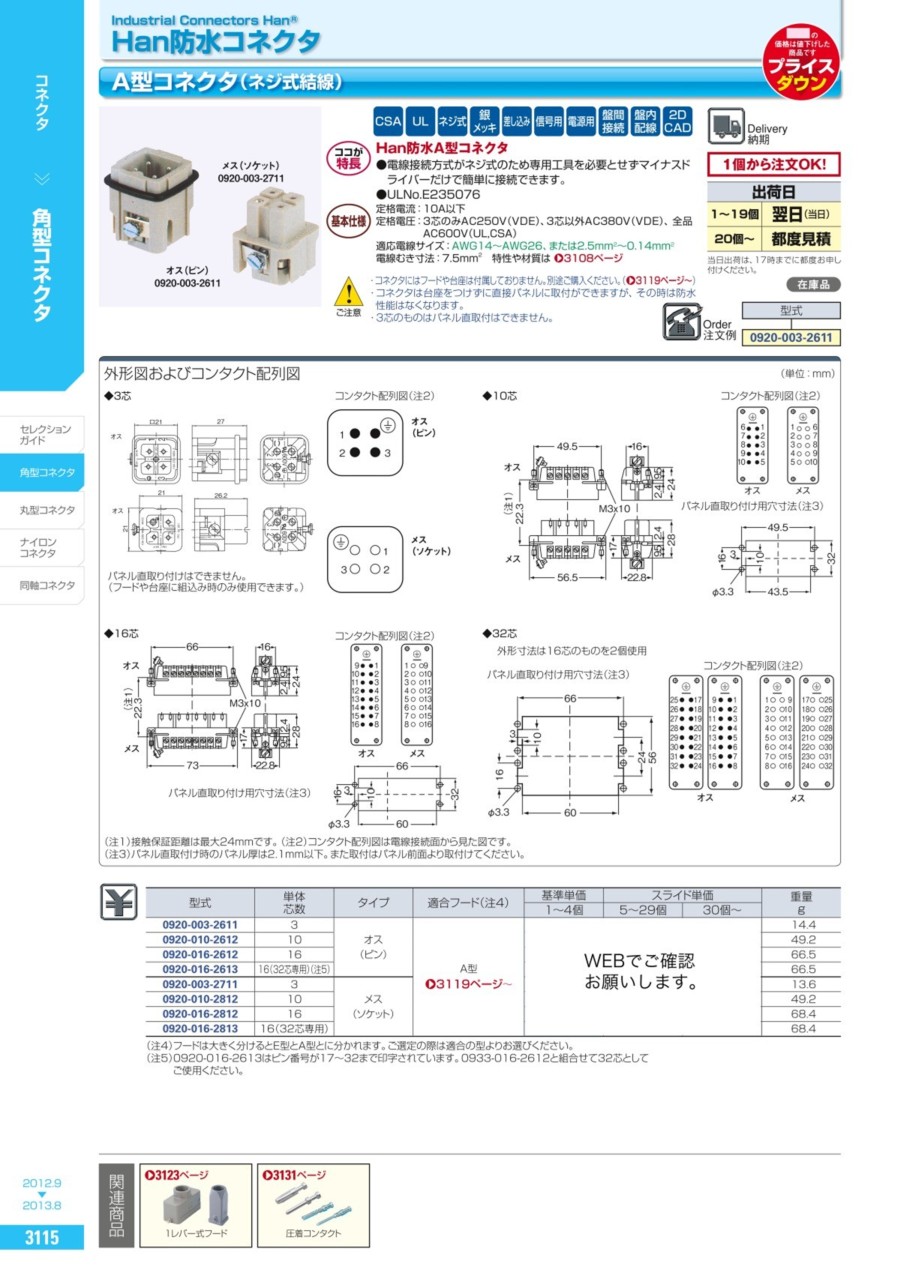

Han防水コネクタ A型コネクタ(ネジ式結線):関連画像
型式単体
芯数		タイプ適合フード(注4)重量
g
0920-003-26113オス
(ピン)		A型14.4
0920-010-26121049.2
0920-016-26121666.5
0920-016-261316(32芯専用)(注5)66.5
0920-003-27113メス
(ソケット)		13.6
0920-010-28121049.2
0920-016-28121668.4
0920-016-281316(32芯専用)68.4
（注4）フードは大きく分けるとE型とA型とに分かれます。ご選定の際は適合の型よりお選びください。
（注5）0920-016-2613はピン番号が17〜32まで印字されています。0933-016-2612と組合せて32芯としてご使用ください。

概要仕様

Han防水コネクタ A型コネクタ(ネジ式結線):関連画像
（注1）接触保証距離は最大24mmです。（注2）コンタクト配列図は電線接続面から見た図です。
（注3）パネル直取付け時のパネル厚は2.1mm以下。また取付はパネル前面より取付けてください。

型番リスト

表示件数
  • 1
    • 型番
    0920-003-2611
    0920-003-2711
    0920-010-2612
    0920-010-2812
    0920-016-2612
    0920-016-2613
    0920-016-2812
    0920-016-2813
    RoHS?最小発注数量
    10
    1個
    10
    1個
    10
    1個
    10
    1個
    10
    1個
    10
    1個
    10
    1個
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    1,564円
    ( 1,720円 )
    在庫品1日目当日出荷可能
    1,823円
    ( 2,005円 )
    在庫品1日目当日出荷可能
    3,340円
    ( 3,674円 )
    在庫品1日目当日出荷可能
    2,999円
    ( 3,299円 )
    在庫品1日目当日出荷可能
    3,535円
    ( 3,889円 )
    在庫品1日目当日出荷可能
    3,086円
    ( 3,395円 )
    在庫品1日目当日出荷可能
    4,673円
    ( 5,140円 )
    在庫品1日目当日出荷可能
    4,050円
    ( 4,455円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    Han Aシリーズ コネクタ（ネジ式結線）。
    【特長】
    ・電線保護板が無い端子の場合、電線被覆除去後、必ずフェルールを圧着してご使用。
    ・ツールレスの為、結線コストを低く抑えられる。（ネジ式）。
    ・組み立てを完成するには2個のインサートが必要。
    【用途】
    ・電線保護板が無い端子の場合も使用可能。


    Han防水A型コネクタ
    ●本製品はハーティング社製の商品です。
    ●電線接続方式がネジ式のため専用工具を必要とせずマイナスドライバーだけで簡単に接続できます。
    ●ULNo.E235076

    定格電流：10A以下
    定格電圧：3芯のみAC250V（VDE）、3芯以外AC380V（VDE）、全品AC600V（UL,CSA）
    適応電線サイズ：AWG14〜AWG26、または2.5mm2〜0.14mm2
    電線むき寸法：7.5mm2　特性や材質は 商品ページ

    ・コネクタにはフードや台座は付属しておりません。別途ご購入ください。（商品ページ〜）
    ・コネクタは台座をつけずに直接パネルに取付ができますが、その時は防水性能はなくなります。
    ・3芯のものはパネル直取付はできません。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
