コネクタタイプ	−	形状仕様タイプ	−	電線タイプ	−	芯数	−	指定長（m）	−	無料カスタムNo.は型番末尾にお付けください
BHHPT	−	PT	−	A	−	14	−	0.2

指定長（m）	～0.9	1～4	4.1～50
公差	+20mm	+50mm	+指定長の3%

価格は型番リストの通常単価、または商品確定後「価格を確認」をクリックしてご確認お願いいたします。

コネクタタイプ	形状仕様タイプ	外形イメージ図	電線タイプ	芯数	指定長（m）

BHHPT プラスチックフード付ハンダ式ワンタッチロックコネクタ BHHPTJS プラスチックフード付ハンダ式ジャックスクリューネジロック住友スリーエ厶	PT （オス）ピン番入りマークチューブ付		A 黄色 B 青色 C 白色 D 黒色 E 赤色	14	0.2　～　10 0.1m毎に指定可
				20
				26
				36
				50
	PY （オス・Y端子）ピン番入りマークチューブ付			14
				20
				26

				36
				50
	PR （オス・丸端子）ピン番入りマークチューブ付			14
				20
				26
				36
				50

型番リスト

表示件数

型番

BHHPT-PR-A-14-[0.2-10/0.1]

BHHPT-PR-A-20-[0.2-10/0.1]

BHHPT-PR-A-26-[0.2-10/0.1]

BHHPT-PR-A-36-[0.2-10/0.1]

BHHPT-PR-A-50-[0.2-10/0.1]

BHHPT-PR-B-14-[0.2-10/0.1]

BHHPT-PR-B-20-[0.2-10/0.1]

BHHPT-PR-B-26-[0.2-10/0.1]

BHHPT-PR-B-36-[0.2-10/0.1]

BHHPT-PR-B-50-[0.2-10/0.1]

BHHPT-PR-C-14-[0.2-10/0.1]

BHHPT-PR-C-20-[0.2-10/0.1]

BHHPT-PR-C-26-[0.2-10/0.1]

BHHPT-PR-C-36-[0.2-10/0.1]

BHHPT-PR-C-50-[0.2-10/0.1]

BHHPT-PR-D-14-[0.2-10/0.1]

BHHPT-PR-D-20-[0.2-10/0.1]

BHHPT-PR-D-26-[0.2-10/0.1]

BHHPT-PR-D-36-[0.2-10/0.1]

BHHPT-PR-D-50-[0.2-10/0.1]

BHHPT-PR-E-14-[0.2-10/0.1]

BHHPT-PR-E-20-[0.2-10/0.1]

BHHPT-PR-E-26-[0.2-10/0.1]

BHHPT-PR-E-36-[0.2-10/0.1]

BHHPT-PR-E-50-[0.2-10/0.1]

BHHPT-PT-A-14-[0.2-10/0.1]

BHHPT-PT-A-20-[0.2-10/0.1]

BHHPT-PT-A-26-[0.2-10/0.1]

BHHPT-PT-A-36-[0.2-10/0.1]

BHHPT-PT-A-50-[0.2-10/0.1]

BHHPT-PT-B-14-[0.2-10/0.1]

BHHPT-PT-B-20-[0.2-10/0.1]

BHHPT-PT-B-26-[0.2-10/0.1]

BHHPT-PT-B-36-[0.2-10/0.1]

BHHPT-PT-B-50-[0.2-10/0.1]

BHHPT-PT-C-14-[0.2-10/0.1]

BHHPT-PT-C-20-[0.2-10/0.1]

BHHPT-PT-C-26-[0.2-10/0.1]

BHHPT-PT-C-36-[0.2-10/0.1]

BHHPT-PT-C-50-[0.2-10/0.1]

BHHPT-PT-D-14-[0.2-10/0.1]

BHHPT-PT-D-20-[0.2-10/0.1]

BHHPT-PT-D-26-[0.2-10/0.1]

BHHPT-PT-D-36-[0.2-10/0.1]

BHHPT-PT-D-50-[0.2-10/0.1]

BHHPT-PT-E-14-[0.2-10/0.1]

BHHPT-PT-E-20-[0.2-10/0.1]

BHHPT-PT-E-26-[0.2-10/0.1]

BHHPT-PT-E-36-[0.2-10/0.1]

BHHPT-PT-E-50-[0.2-10/0.1]

BHHPT-PY-A-14-[0.2-10/0.1]

BHHPT-PY-A-20-[0.2-10/0.1]

BHHPT-PY-A-26-[0.2-10/0.1]

BHHPT-PY-A-36-[0.2-10/0.1]

BHHPT-PY-A-50-[0.2-10/0.1]

BHHPT-PY-B-14-[0.2-10/0.1]

BHHPT-PY-B-20-[0.2-10/0.1]

BHHPT-PY-B-26-[0.2-10/0.1]

BHHPT-PY-B-36-[0.2-10/0.1]

BHHPT-PY-B-50-[0.2-10/0.1]

芯数

コネクタ2(CN2)

フードネジ

ケーブルタイプ

指定長

(m)

RoHS?

最小発注数量

14	丸端子	ワンタッチ	A: AWG24(黄)	0.2 ～ 10	10	1個
20	丸端子	ワンタッチ	A: AWG24(黄)	0.2 ～ 10	10	1個
26	丸端子	ワンタッチ	A: AWG24(黄)	0.2 ～ 10	10	1個
36	丸端子	ワンタッチ	A: AWG24(黄)	0.2 ～ 10	10	1個
50	丸端子	ワンタッチ	A: AWG24(黄)	0.2 ～ 10	10	1個
14	丸端子	ワンタッチ	B: AWG24(青)	0.2 ～ 10	10	1個
20	丸端子	ワンタッチ	B: AWG24(青)	0.2 ～ 10	10	1個
26	丸端子	ワンタッチ	B: AWG24(青)	0.2 ～ 10	10	1個
36	丸端子	ワンタッチ	B: AWG24(青)	0.2 ～ 10	10	1個
50	丸端子	ワンタッチ	B: AWG24(青)	0.2 ～ 10	10	1個
14	丸端子	ワンタッチ	C: AWG24(白)	0.2 ～ 10	10	1個
20	丸端子	ワンタッチ	C: AWG24(白)	0.2 ～ 10	10	1個
26	丸端子	ワンタッチ	C: AWG24(白)	0.2 ～ 10	10	1個
36	丸端子	ワンタッチ	C: AWG24(白)	0.2 ～ 10	10	1個
50	丸端子	ワンタッチ	C: AWG24(白)	0.2 ～ 10	10	1個
14	丸端子	ワンタッチ	D: AWG24(黒)	0.2 ～ 10	10	1個
20	丸端子	ワンタッチ	D: AWG24(黒)	0.2 ～ 10	10	1個
26	丸端子	ワンタッチ	D: AWG24(黒)	0.2 ～ 10	10	1個
36	丸端子	ワンタッチ	D: AWG24(黒)	0.2 ～ 10	10	1個
50	丸端子	ワンタッチ	D: AWG24(黒)	0.2 ～ 10	10	1個
14	丸端子	ワンタッチ	E: AWG24(赤)	0.2 ～ 10	10	1個
20	丸端子	ワンタッチ	E: AWG24(赤)	0.2 ～ 10	10	1個
26	丸端子	ワンタッチ	E: AWG24(赤)	0.2 ～ 10	10	1個
36	丸端子	ワンタッチ	E: AWG24(赤)	0.2 ～ 10	10	1個
50	丸端子	ワンタッチ	E: AWG24(赤)	0.2 ～ 10	10	1個
14	バラ線	ワンタッチ	A: AWG24(黄)	0.2 ～ 10	10	1個
20	バラ線	ワンタッチ	A: AWG24(黄)	0.2 ～ 10	10	1個
26	バラ線	ワンタッチ	A: AWG24(黄)	0.2 ～ 10	10	1個
36	バラ線	ワンタッチ	A: AWG24(黄)	0.2 ～ 10	10	1個
50	バラ線	ワンタッチ	A: AWG24(黄)	0.2 ～ 10	10	1個
14	バラ線	ワンタッチ	B: AWG24(青)	0.2 ～ 10	10	1個
20	バラ線	ワンタッチ	B: AWG24(青)	0.2 ～ 10	10	1個
26	バラ線	ワンタッチ	B: AWG24(青)	0.2 ～ 10	10	1個
36	バラ線	ワンタッチ	B: AWG24(青)	0.2 ～ 10	10	1個
50	バラ線	ワンタッチ	B: AWG24(青)	0.2 ～ 10	10	1個
14	バラ線	ワンタッチ	C: AWG24(白)	0.2 ～ 10	10	1個
20	バラ線	ワンタッチ	C: AWG24(白)	0.2 ～ 10	10	1個
26	バラ線	ワンタッチ	C: AWG24(白)	0.2 ～ 10	10	1個
36	バラ線	ワンタッチ	C: AWG24(白)	0.2 ～ 10	10	1個
50	バラ線	ワンタッチ	C: AWG24(白)	0.2 ～ 10	10	1個
14	バラ線	ワンタッチ	D: AWG24(黒)	0.2 ～ 10	10	1個
20	バラ線	ワンタッチ	D: AWG24(黒)	0.2 ～ 10	10	1個
26	バラ線	ワンタッチ	D: AWG24(黒)	0.2 ～ 10	10	1個
36	バラ線	ワンタッチ	D: AWG24(黒)	0.2 ～ 10	10	1個
50	バラ線	ワンタッチ	D: AWG24(黒)	0.2 ～ 10	10	1個
14	バラ線	ワンタッチ	E: AWG24(赤)	0.2 ～ 10	10	1個
20	バラ線	ワンタッチ	E: AWG24(赤)	0.2 ～ 10	10	1個
26	バラ線	ワンタッチ	E: AWG24(赤)	0.2 ～ 10	10	1個
36	バラ線	ワンタッチ	E: AWG24(赤)	0.2 ～ 10	10	1個
50	バラ線	ワンタッチ	E: AWG24(赤)	0.2 ～ 10	10	1個
14	Y端子	ワンタッチ	A: AWG24(黄)	0.2 ～ 10	10	1個
20	Y端子	ワンタッチ	A: AWG24(黄)	0.2 ～ 10	10	1個
26	Y端子	ワンタッチ	A: AWG24(黄)	0.2 ～ 10	10	1個
36	Y端子	ワンタッチ	A: AWG24(黄)	0.2 ～ 10	10	1個
50	Y端子	ワンタッチ	A: AWG24(黄)	0.2 ～ 10	10	1個
14	Y端子	ワンタッチ	B: AWG24(青)	0.2 ～ 10	10	1個
20	Y端子	ワンタッチ	B: AWG24(青)	0.2 ～ 10	10	1個
26	Y端子	ワンタッチ	B: AWG24(青)	0.2 ～ 10	10	1個
36	Y端子	ワンタッチ	B: AWG24(青)	0.2 ～ 10	10	1個
50	Y端子	ワンタッチ	B: AWG24(青)	0.2 ～ 10	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目

基本情報
共通仕様

基本情報

3M製ハーフピッチ（MDR）コネクタ・フードとUL1007単芯電線を採用したシリーズ。コネクタフードは、ワンタッチロック、ジャックスクリューネジロックをご用意。バラ線で盤内配線らくらく。制御盤内でのPLCや各種I/O機器の配線に便利。
【特長】
・コネクタ：3M製ハーフピッチ（MDR）コネクタ（コネクタ型番：101＊＊-3000PE）
・フード：3M製フード。ワンタッチロック（型番：103＊＊-52F0-008）、ジャックスクリューネジロック（型番：103＊＊-52A0-008）より選定可。
・ケーブル：UL1007 AWG24 単芯電線 5色（黄・青・白・黒・赤）。AC用の黄とDC用の青、更に多目的に赤、白、黒の計5色をご用意
・全長：最短0.2ｍ～最長10ｍまで、0.1ｍごとに長さを指定可能。
・片側オスコネクタ、片側マークチューブ、Y端子、丸端子より選定可。

ご注意

【追加工・カスタム】追加工・カスタムナンバーをご利用頂きますと、結線変更・マークチューブ印字等の指定が可能。指定方法はこちら
・マークチューブはカスタムNo.の印字指定が無い場合、コネクタピン配列番号が印字されます。

部材ページ

共通仕様

互換メーカーとシリーズ名

メーカー名	シリーズ名
AMP	チャンプ50
ヒロセ電機（株）	DXM（注）
日本航空電子工業（株）	TX10
本多通信工業（株）	NPC
第一電子工業（株）	DHA
富士通（株）	240R型
山一電機（株）	NCS/NCP

（注）ヒロセ電機（株）のDXシリーズとは互換性がありませんので、ご注意ください。

コンタクト配列図

オスコネクタを結合面側から見た図です。
メスコネクタはこの左右逆になります。
IEEE1284ハーフピッチ（MDR）コネクタ付ケーブルバラ線フード付タイプ (3M製コネクタ使用):関連画像

n＝総芯数

コネクタ×フード組合せ表

			EMI対策プラスチックフードワンタッチロック	EMI対策金属フードワンタッチロック	EMI対策プラスチックフードネジ止め	汎用プラスチックフードネジ止め	汎用プラスチックフードワンタッチロック
			103＊＊-3210-00	103＊＊-A200-00	103＊＊-52S0-00S	103＊＊-52A0-008	103＊＊-52F0-008
オス	圧接式コネクタ	101＊＊-6000EL	○	○	○（68芯除く）	○（68芯除く）	○（68芯除く）
メス	ハンダ式コネクタ	101＊＊-3000PE	×	×	○	○	○
メス	圧接式パネルマウント	102＊＊-0200EL	×	×	×	×	×

○＝組合せ可能 ×＝組合せ不可能

・コネクタはオス⇔メスの組合せで同一芯数であれば結合可能です。

適用電線

タイプ	AWG
圧接式オスコネクタ	AWG28より線または0.08mm2より線（被覆外形0.70mm以下のもの）、ネイビー固定用ケーブル使用可＊フラットケーブルの使用はできません。（注）
ハンダ式オスコネクタ	AWG24〜30または0.2mm2〜0.05mm2（フラットケーブルの使用はできません。）＊ケーブル仕上外径に注意。
圧接式パネルマウント（メス）	AWG28または0.08mm2,1.27mmピッチフラットケーブル（バラ線の使用はできません。）

定格

項目	規格	条件
電流	0.5A以下	結合したコンタクト相互間に許容できる電流
電圧	AC:150V/DC:200V以下	定格周囲温度において連続印加できる直流電圧または交流電圧（実効値）の最大をいう
周囲温度	−55℃〜＋85℃	最大負荷条件下で連続使用できる温度範囲をいう

電気的特性

項目	特性	条件
接触抵抗	初期35mΩ以下機械的試験および、環境試験後の接触抵抗増加値が25mΩ以下のこと	コンタクトのバルク抵抗含む。抵抗測定電流1.5mA、解放電圧20mV、電圧降下法による。（住友スリーエム製ハーフピッチコネクタとの組み合わせによる）
絶縁抵抗	500MΩ以上	隣接コンタクト間にDC500Vを印加し1分後の抵抗を測定する。
絶縁耐圧	アーク絶縁破壊などの発生が無いこと	隣接コンタクト間にAC500Vを1分間印加する。なお、測定時の漏洩電流は1mAとする。

機械的特性

項目	特性	条件
コンタクト保持力	1kg以上（圧接パネルマウントは0.8kg以上）	コンタクトを装着しているコネクタボディとコンタクト間に5mm/分の速度で引張を与えたときのコンタクト保持力を測定する。
単極あたりの挿入抜去力	・挿入力150g以下・抜去力40g以上	プラグ／パネルマウント挿入・抜去時の総合挿抜力を単極あたりに採用し単極挿入・抜去力とする。（住友スリーエム製プラグとの組み合わせによる。）挿入・抜去スピード5mm/分とする。
振動試験	1）瞬断1μsec以下 2）電気的、機械的特性を満足する事	10〜55HZ 1分間挿引振幅1.52mm または10G XYZ軸方向各2時間
衝撃試験	1）瞬断1μsec以下 2）電気的、機械的特性を満足する事	50G 11msec XYZ軸方向各3回（計18回） MIL-STD-202E201A
耐溶剤性	1）表示が判断できること 2）電気的、機械的特性を満足する事	フレオン1-1-1 トリクロールエタン溶液中に超音波洗浄3分 MIL-STD-202E213B
耐久性	1）電気的、機械的特性を満足する事但し、挿入抜去は初期値±20％とする	挿入、抜去50回（速度360〜600回/時） MIL-STD-202E215

耐環境的特性

項目	試験条件	準拠規格
耐湿試験	10サイクル（−10℃〜＋65℃ 95％RH）	MIL-STD-202E106D
塩水噴霧試験	35℃ 5％濃度 48時間	MIL-STD-202E101D
熱衝撃試験	−55℃→＋25℃→＋85℃→＋25℃を5サイクル	MIL-STD-202E107D
湿度試験（定常温度）	40℃ 95％RH 96時間	MIL-STD-202E103D
高温寿命試験	85℃ 1000時間定格電流×110％定時電流	MIL-STD-202E108D
H2Sガス	濃度 3±1PPM 40℃ 70〜85％RH 96時間	JEIDA-25-1974（ハンダプラグは未取得）

カタログ

商品TOP

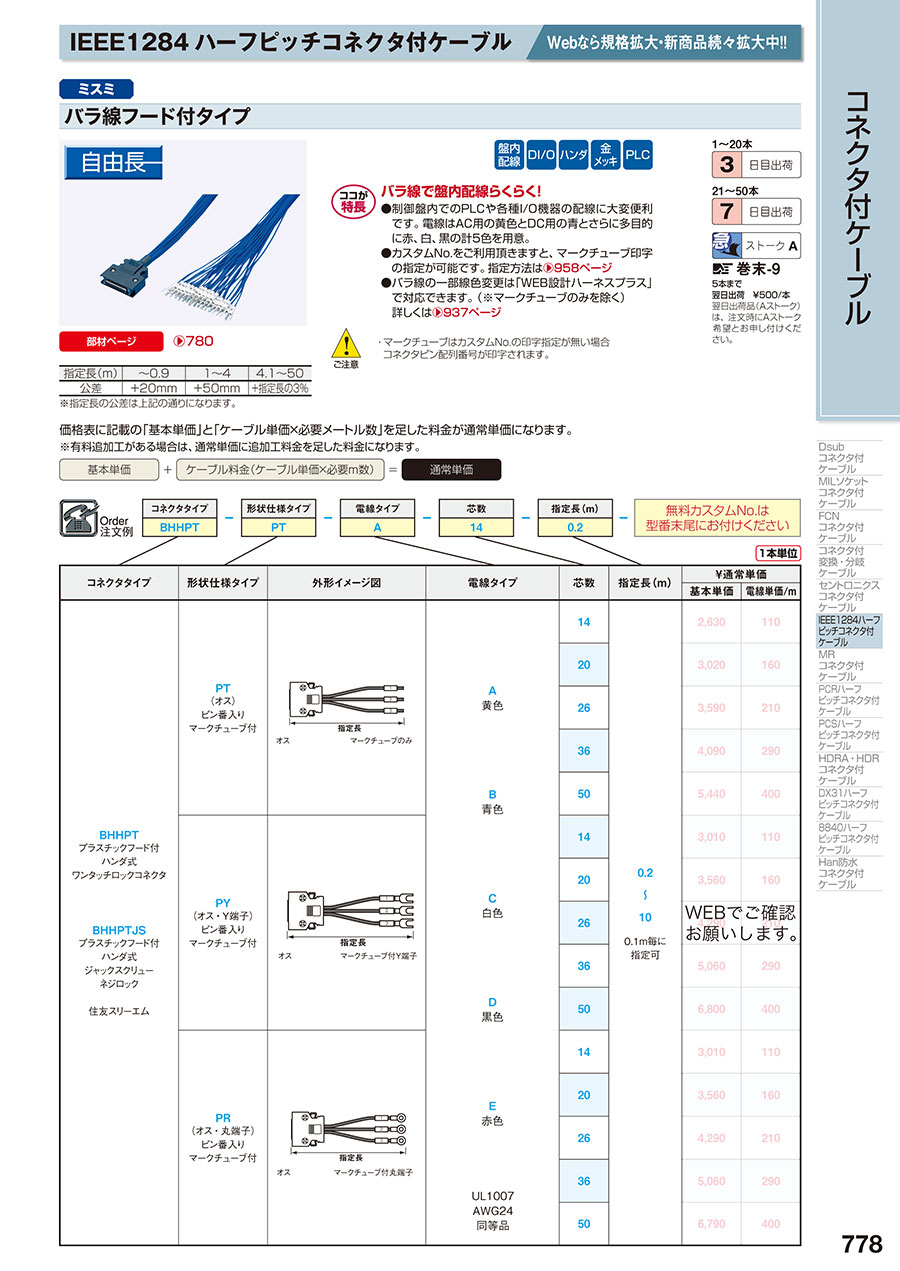

カタログ (見開き版)
