【販売終了案内】本シリーズのAケーブル（型番：NA20276）・Bケーブル（型番：NA28WSH）は受注受付を終了致しました。推奨代替品は、SBケーブル（部材型番：SS30WS）です。
ご不明な点がございましたら、本ページ右上の「エレクトロニクス技術窓口」よりお問い合わせ下さい。
【仕様について】
・シールドはリード線引出しです（形状仕様タイプSPのCN2はフード内接続）。
・推奨パネルカット寸法は下記をご参照下さい。
【追加工・カスタム】追加工・カスタムナンバーをご利用頂きますと、結線変更・マークチューブ印字等の指定が可能。指定方法はこちら

選定サポート情報

未確定：候補が24型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

結線・線色情報はこちら

部材情報はこちら

規格表

コネクタタイプ	−	形状仕様タイプ	−	ケーブルタイプ	−	芯数	−	指定長（m）	−	無料追加工・カスタムNo.は型番末尾にお付けください
ESHPT	−	S	−	SB	−	20	−	0.2
※シース剥き長さ指定は一部有料となります。

1本単位

コネクタタイプ	形状仕様タイプ	外形イメージ図（単位：mm）	ケーブルタイプ	芯数	指定長（m）


ESHPT パネルマウント型住友スリーエ厶	S （パネル用メス）		SB SS300WS AWG28 30V 2重シールド黒	20	0.2　～　50 0.1m 毎に指定可
				26
				36
				40
				50
				68
	SP （パネル用メス・プラグオス）			20
				26
				36
				40
				50
				68
	SY （パネル用メス・ Y端子）ピン番入りマークチューブ付			20
				26
				36
				40
				50
				68
	ST （パネル用メス・バラ線）ピン番入りマークチューブ付			20
				26
				36
				40
				50
				68

概要仕様

指定長（m）	～0.9	1～4	4.1～50
公差	+20mm	+50mm	+指定長の3%

※指定長の公差は上記の通りになります。

コンタクト配列図・パネルカット寸法図

IEEE1284オスコネクタ
コンタクト配列図

IEEE1284メスコネクタ
コンタクト配列図

推奨パネルカット寸法図

IEEE1284ハーフピッチ（MDR）コネクタ付ケーブルパネルマウントタイプ (3M製コネクタ使用):関連画像

n＝総芯数

推奨パネルカット寸法図
IEEE1284ハーフピッチ（MDR）コネクタ付ケーブルパネルマウントタイプ (3M製コネクタ使用):関連画像

芯数	B	F
20	27.45	23.8
26	31.26	27.6
36	37.61	33.9
40	40.15	36.5
50	46.50	42.8
68	57.93	54.2

指定外寸法公差
寸法	.0	.00	.000
公差	±.3	±.15	±.150
単位＝mm

■部材情報

多芯ケーブル

各種ケーブルのメーカーはすべてミスミです。

SBケーブル	型番	SS30WS
	定格(V)	30V
	取得規格	AWM20276
	使用温度	0~80℃
	難燃性	VW-1SC
	曲げ半径mm（固定部）	仕上外径×8倍
	曲げ半径mm（可動部）	-
	更に詳しく	>>詳細情報はこちら

Aケーブル	型番	NA20276
	定格(V)	30V
	取得規格	AWM20276
	使用温度	0~80℃
	難燃性	VW-1
	曲げ半径mm（固定部）	仕上外径×10倍
	曲げ半径mm（可動部）	-
	更に詳しく	>>詳細情報はこちら

コネクタ・フード

コネクタ（メス:リセプタクル）	型番（オス）	102□-0200EL
	メーカー	3M
	使用温度	-55℃〜＋85℃
	定格電流	1A
	嵌合接点仕上げ材質	金メッキ
	更に詳しく	>>詳細情報はこちら
※□には芯数が入ります。

コネクタ（オス:プラグ）	型番（オス）	101□-6000EL
	メーカー	3M
	使用温度	-55℃〜＋85℃
	定格電流	1A
	嵌合接点仕上げ材質	金メッキ
	更に詳しく	>>詳細情報はこちら
※□には芯数が入ります。

フード（シェルキット)	型番（オス）	103□-3210-000
	メーカー	3M
	インナーシェルメッキ	ニッケル
	シェル材料	ABS
	絶縁体燃焼性評価	UL 94V-0
	更に詳しく	>>詳細情報はこちら
※□には芯数が入ります。

Y端子	サイズ	F0.08-3　相当品
	メーカー	大同端子製造
	内径（A）	3.2
	外形（B）	5.2
	更に詳しく	>>詳細情報はこちら

アース線・アース端子

アース線	サイズ	UL1007-16-GN 相当品
	取得規格	UL1007
	曲げ半径	仕上外径×8倍
	更に詳しく	>>詳細情報はこちら（類似仕様）

アース端子	サイズ	RBA1.25-3.5RE 相当品
	メーカー	大同端子製造
	内径（A）	3.7mm
	外形（B）	6.6mm
	更に詳しく	>>詳細情報はこちら

ケーブル仕上外径・許容電流量

ケーブル仕上外径・許容電流値				芯数
ケーブル仕上外径・許容電流値				20	26	36	40	50	68
ケーブルタイプ
	SB	SS30WS	仕上外径(mm)	6.1	6.5	7.6	7.6	8.1	9.0
	SB	SS30WS	許容電流A(30℃)	0.83	0.69	0.61	0.61	0.55	0.47
	A	NA20276	仕上外径(mm)	6.7	6.7	7.6	7.6	8.1	9.0
	A	NA20276	許容電流A(30℃)	1.00	1.00	1.2	1.2	1.14	1.04

※許容電流値はあくまで参考値であって、保証値ではありません。

型番リスト

表示件数

型番

芯数

コネクタ2(CN2)

シールド

ケーブルタイプ

指定長

(m)

RoHS?

最小発注数量

20	切落とし	2重	SB: AWG28(黒)	0.2 ～ 50	10	1個
26	切落とし	2重	SB: AWG28(黒)	0.2 ～ 50	10	1個
36	切落とし	2重	SB: AWG28(黒)	0.2 ～ 50	10	1個
40	切落とし	2重	SB: AWG28(黒)	0.2 ～ 50	10	1個
50	切落とし	2重	SB: AWG28(黒)	0.2 ～ 50	10	1個
68	切落とし	2重	SB: AWG28(黒)	0.2 ～ 50	10	1個
20	オス	2重	SB: AWG28(黒)	0.2 ～ 50	10	1個
26	オス	2重	SB: AWG28(黒)	0.2 ～ 50	10	1個
36	オス	2重	SB: AWG28(黒)	0.2 ～ 50	10	1個
40	オス	2重	SB: AWG28(黒)	0.2 ～ 50	10	1個
50	オス	2重	SB: AWG28(黒)	0.2 ～ 50	10	1個
68	オス	2重	SB: AWG28(黒)	0.2 ～ 50	10	1個
20	バラ線	2重	SB: AWG28(黒)	0.2 ～ 50	10	1個
26	バラ線	2重	SB: AWG28(黒)	0.2 ～ 50	10	1個
36	バラ線	2重	SB: AWG28(黒)	0.2 ～ 50	10	1個
40	バラ線	2重	SB: AWG28(黒)	0.2 ～ 50	10	1個
50	バラ線	2重	SB: AWG28(黒)	0.2 ～ 50	10	1個
68	バラ線	2重	SB: AWG28(黒)	0.2 ～ 50	10	1個
20	Y端子	2重	SB: AWG28(黒)	0.2 ～ 50	10	1個
26	Y端子	2重	SB: AWG28(黒)	0.2 ～ 50	10	1個
36	Y端子	2重	SB: AWG28(黒)	0.2 ～ 50	10	1個
40	Y端子	2重	SB: AWG28(黒)	0.2 ～ 50	10	1個
50	Y端子	2重	SB: AWG28(黒)	0.2 ～ 50	10	1個
68	Y端子	2重	SB: AWG28(黒)	0.2 ～ 50	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目

詳細情報

基本情報

基本情報

3M製ハーフピッチ（MDR）コネクタとミスミ製ケーブルを採用したシリーズ。パネルマウントタイプ。機器に取付けたり、中継用途に。
【特長】
・コネクタ：3M製ハーフピッチ（MDR）コネクタ　パネルマウント型（コネクタ型番：102＊＊-0200EL/101＊＊-6000EL）※推奨パネルカット寸法は下記をご参照
・ケーブル：UL202076、一重シールド、定格30V、ツイストペア。
・全長：最短0.2ｍ～最長50ｍまで、0.1ｍごとに長さを指定可能。
・両端コネクタ付き、オス・メス、片側Y端子付等、組合せ自由。

ご注意

【販売終了案内】本シリーズのAケーブル（型番：NA20276）・Bケーブル（型番：NA28WSH）は受注受付を終了致しました。推奨代替品は、SBケーブル（部材型番：SS30WS）です。
ご不明な点がございましたら、本ページ右上の「エレクトロニクス技術窓口」よりお問い合わせ下さい。
【仕様について】
・シールドはリード線引出しです（形状仕様タイプSPのCN2はフード内接続）。
・推奨パネルカット寸法は下記をご参照下さい。
【追加工・カスタム】追加工・カスタムナンバーをご利用頂きますと、結線変更・マークチューブ印字等の指定が可能。指定方法はこちら

カタログ

商品TOP

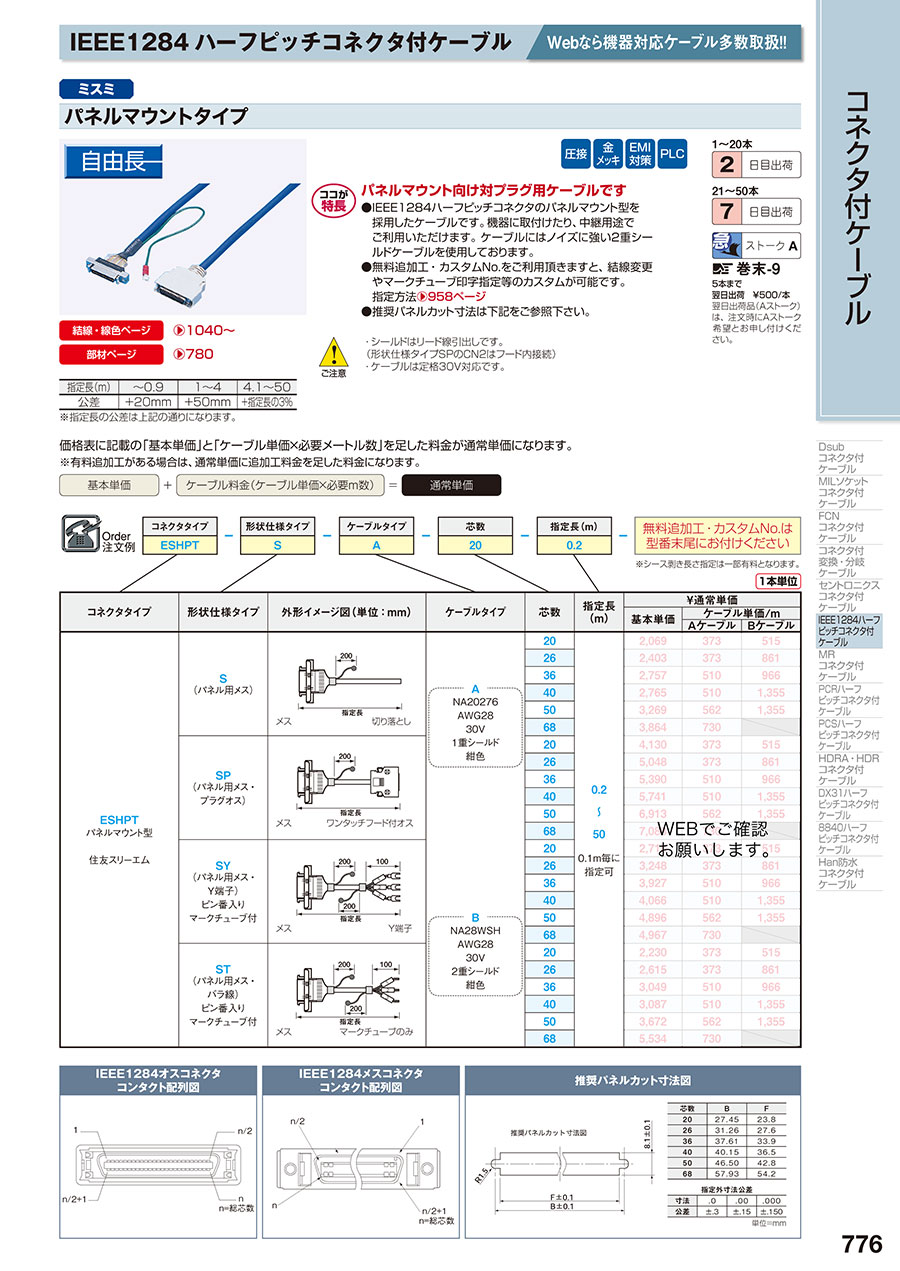

カタログ (見開き版)
