MRコネクタ付ケーブルバラ線フード付タイプ (本多通信工業製コネクタ使用)

平均満足度5.0

この商品のレビューをみる（2件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

MRコネクタ付ケーブル汎用タイプ

4.3

通常出荷日：2 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

MRコネクタ付ケーブル延長用タイプ (本多通信工業製コネクタ使用)

通常出荷日：2 日目

本多通信工業製MRコネクタとUL1007単芯電線を採用したシリーズ。バラ線で盤...

詳細情報を確認する

規格・仕様：

盤内配線
PLC
モーター
ハンダ
銀メッキ

コネクタ種類
MR
加工方法
半田
ケーブル形状
バラ線
フード
プラスチック
フードネジ
M2.6スクリューロック
コネクタ形状
ストレート
コネクタメーカー
本多通信工業
ケーブル定格電圧 (V)
300
ケーブル規格（UL/CSA）
UL/CSA

ご注意

【仕様について】
・オスとメスの組合わせでも中継接続はできません。
【カスタム】カスタムナンバーをご利用頂きますと、マークチューブ印字の指定が可能。指定方法はこちら
・マークチューブはカスタムNo.の印字指定が無い場合、コネクタピン番号印字になります。

選定サポート情報

未確定：候補が180型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

規格表

価格は型番リストの通常単価、または商品確定後「価格を確認」をクリックしてご確認お願いいたします。

コネクタタイプ	形状仕様タイプ	外形イメージ図	電線タイプ	芯数	指定長（m）

BHAR フード付ハンダ式スクリューロック式本多通信工業	PT （オス）ピン番入りマークチューブ付		A 黄色 B 青色 C 白色 D 黒色 E 赤色 UL1007 AWG24 同等品	8	0.2 ～ 10 0.1m 毎に指定可
				16
				20
				25
				34
				50
	ST （メス）ピン番入りマークチューブ付			8
				16
				20
				25
				34
				50
	PY （オス・Y端子）ピン番入りマークチューブ付			8
				16
				20
				25
				34
				50
	SY （メス・Y端子）ピン番入りマークチューブ付			8
				16
				20
				25
				34
				50
	PR （オス・丸端子）ピン番入りマークチューブ付			8
				16
				20
				25
				34
				50
	SR （メス・丸端子）ピン番入りマークチューブ付			8
				16
				20
				25
				34
				50

型番リスト

表示件数

型番

BHAR-PR-A-8-[0.2-10/0.1]

BHAR-PR-A-16-[0.2-10/0.1]

BHAR-PR-A-20-[0.2-10/0.1]

BHAR-PR-A-25-[0.2-10/0.1]

BHAR-PR-A-34-[0.2-10/0.1]

BHAR-PR-A-50-[0.2-10/0.1]

BHAR-PR-B-8-[0.2-10/0.1]

BHAR-PR-B-16-[0.2-10/0.1]

BHAR-PR-B-20-[0.2-10/0.1]

BHAR-PR-B-25-[0.2-10/0.1]

BHAR-PR-B-34-[0.2-10/0.1]

BHAR-PR-B-50-[0.2-10/0.1]

BHAR-PR-C-8-[0.2-10/0.1]

BHAR-PR-C-16-[0.2-10/0.1]

BHAR-PR-C-20-[0.2-10/0.1]

BHAR-PR-C-25-[0.2-10/0.1]

BHAR-PR-C-34-[0.2-10/0.1]

BHAR-PR-C-50-[0.2-10/0.1]

BHAR-PR-D-8-[0.2-10/0.1]

BHAR-PR-D-16-[0.2-10/0.1]

BHAR-PR-D-20-[0.2-10/0.1]

BHAR-PR-D-25-[0.2-10/0.1]

BHAR-PR-D-34-[0.2-10/0.1]

BHAR-PR-D-50-[0.2-10/0.1]

BHAR-PR-E-8-[0.2-10/0.1]

BHAR-PR-E-16-[0.2-10/0.1]

BHAR-PR-E-20-[0.2-10/0.1]

BHAR-PR-E-25-[0.2-10/0.1]

BHAR-PR-E-34-[0.2-10/0.1]

BHAR-PR-E-50-[0.2-10/0.1]

BHAR-PT-A-8-[0.2-10/0.1]

BHAR-PT-A-16-[0.2-10/0.1]

BHAR-PT-A-20-[0.2-10/0.1]

BHAR-PT-A-25-[0.2-10/0.1]

BHAR-PT-A-34-[0.2-10/0.1]

BHAR-PT-A-50-[0.2-10/0.1]

BHAR-PT-B-8-[0.2-10/0.1]

BHAR-PT-B-16-[0.2-10/0.1]

BHAR-PT-B-20-[0.2-10/0.1]

BHAR-PT-B-25-[0.2-10/0.1]

BHAR-PT-B-34-[0.2-10/0.1]

BHAR-PT-B-50-[0.2-10/0.1]

BHAR-PT-C-8-[0.2-10/0.1]

BHAR-PT-C-16-[0.2-10/0.1]

BHAR-PT-C-20-[0.2-10/0.1]

BHAR-PT-C-25-[0.2-10/0.1]

BHAR-PT-C-34-[0.2-10/0.1]

BHAR-PT-C-50-[0.2-10/0.1]

BHAR-PT-D-8-[0.2-10/0.1]

BHAR-PT-D-16-[0.2-10/0.1]

BHAR-PT-D-20-[0.2-10/0.1]

BHAR-PT-D-25-[0.2-10/0.1]

BHAR-PT-D-34-[0.2-10/0.1]

BHAR-PT-D-50-[0.2-10/0.1]

BHAR-PT-E-8-[0.2-10/0.1]

BHAR-PT-E-16-[0.2-10/0.1]

BHAR-PT-E-20-[0.2-10/0.1]

BHAR-PT-E-25-[0.2-10/0.1]

BHAR-PT-E-34-[0.2-10/0.1]

BHAR-PT-E-50-[0.2-10/0.1]

芯数

コネクタ1(CN1)

コネクタ2(CN2)

ケーブルタイプ

指定長

(m)

最小発注数量

8	オス	丸端子	A: AWG24(黄)	0.2 ～ 10	1個
16	オス	丸端子	A: AWG24(黄)	0.2 ～ 10	1個
20	オス	丸端子	A: AWG24(黄)	0.2 ～ 10	1個
25	オス	丸端子	A: AWG24(黄)	0.2 ～ 10	1個
34	オス	丸端子	A: AWG24(黄)	0.2 ～ 10	1個
50	オス	丸端子	A: AWG24(黄)	0.2 ～ 10	1個
8	オス	丸端子	B: AWG24(青)	0.2 ～ 10	1個
16	オス	丸端子	B: AWG24(青)	0.2 ～ 10	1個
20	オス	丸端子	B: AWG24(青)	0.2 ～ 10	1個
25	オス	丸端子	B: AWG24(青)	0.2 ～ 10	1個
34	オス	丸端子	B: AWG24(青)	0.2 ～ 10	1個
50	オス	丸端子	B: AWG24(青)	0.2 ～ 10	1個
8	オス	丸端子	C: AWG24(白)	0.2 ～ 10	1個
16	オス	丸端子	C: AWG24(白)	0.2 ～ 10	1個
20	オス	丸端子	C: AWG24(白)	0.2 ～ 10	1個
25	オス	丸端子	C: AWG24(白)	0.2 ～ 10	1個
34	オス	丸端子	C: AWG24(白)	0.2 ～ 10	1個
50	オス	丸端子	C: AWG24(白)	0.2 ～ 10	1個
8	オス	丸端子	D: AWG24(黒)	0.2 ～ 10	1個
16	オス	丸端子	D: AWG24(黒)	0.2 ～ 10	1個
20	オス	丸端子	D: AWG24(黒)	0.2 ～ 10	1個
25	オス	丸端子	D: AWG24(黒)	0.2 ～ 10	1個
34	オス	丸端子	D: AWG24(黒)	0.2 ～ 10	1個
50	オス	丸端子	D: AWG24(黒)	0.2 ～ 10	1個
8	オス	丸端子	E: AWG24(赤)	0.2 ～ 10	1個
16	オス	丸端子	E: AWG24(赤)	0.2 ～ 10	1個
20	オス	丸端子	E: AWG24(赤)	0.2 ～ 10	1個
25	オス	丸端子	E: AWG24(赤)	0.2 ～ 10	1個
34	オス	丸端子	E: AWG24(赤)	0.2 ～ 10	1個
50	オス	丸端子	E: AWG24(赤)	0.2 ～ 10	1個
8	オス	バラ線	A: AWG24(黄)	0.2 ～ 10	1個
16	オス	バラ線	A: AWG24(黄)	0.2 ～ 10	1個
20	オス	バラ線	A: AWG24(黄)	0.2 ～ 10	1個
25	オス	バラ線	A: AWG24(黄)	0.2 ～ 10	1個
34	オス	バラ線	A: AWG24(黄)	0.2 ～ 10	1個
50	オス	バラ線	A: AWG24(黄)	0.2 ～ 10	1個
8	オス	バラ線	B: AWG24(青)	0.2 ～ 10	1個
16	オス	バラ線	B: AWG24(青)	0.2 ～ 10	1個
20	オス	バラ線	B: AWG24(青)	0.2 ～ 10	1個
25	オス	バラ線	B: AWG24(青)	0.2 ～ 10	1個
34	オス	バラ線	B: AWG24(青)	0.2 ～ 10	1個
50	オス	バラ線	B: AWG24(青)	0.2 ～ 10	1個
8	オス	バラ線	C: AWG24(白)	0.2 ～ 10	1個
16	オス	バラ線	C: AWG24(白)	0.2 ～ 10	1個
20	オス	バラ線	C: AWG24(白)	0.2 ～ 10	1個
25	オス	バラ線	C: AWG24(白)	0.2 ～ 10	1個
34	オス	バラ線	C: AWG24(白)	0.2 ～ 10	1個
50	オス	バラ線	C: AWG24(白)	0.2 ～ 10	1個
8	オス	バラ線	D: AWG24(黒)	0.2 ～ 10	1個
16	オス	バラ線	D: AWG24(黒)	0.2 ～ 10	1個
20	オス	バラ線	D: AWG24(黒)	0.2 ～ 10	1個
25	オス	バラ線	D: AWG24(黒)	0.2 ～ 10	1個
34	オス	バラ線	D: AWG24(黒)	0.2 ～ 10	1個
50	オス	バラ線	D: AWG24(黒)	0.2 ～ 10	1個
8	オス	バラ線	E: AWG24(赤)	0.2 ～ 10	1個
16	オス	バラ線	E: AWG24(赤)	0.2 ～ 10	1個
20	オス	バラ線	E: AWG24(赤)	0.2 ～ 10	1個
25	オス	バラ線	E: AWG24(赤)	0.2 ～ 10	1個
34	オス	バラ線	E: AWG24(赤)	0.2 ～ 10	1個
50	オス	バラ線	E: AWG24(赤)	0.2 ～ 10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目

基本情報
共通仕様

基本情報

本多通信工業製MRコネクタとUL1007単芯電線を採用したシリーズ。バラ線で盤内配線らくらく。制御盤内でのサーボドライバや各種制御機器の配線に便利。
【特長】
・コネクタ：本多通信工業製MRコネクタ（コネクタ型番：MR-＊＊）
・フード：本多通信工業製フード（フード型番：MR-＊L+）。
・ケーブル：UL1007 AWG24 単芯電線 5色（黄・青・白・黒・赤）。AC用の黄とDC用の青、更に多目的に赤、白、黒の計5色をご用意
・全長：最短0.2ｍ～最長10ｍまで、0.1ｍごとに長さを指定可能。
・片側オス or メスコネクタ、片側マークチューブ、Y端子、丸端子より選定可。

ご注意

【仕様について】
・オスとメスの組合わせでも中継接続はできません。
【カスタム】カスタムナンバーをご利用頂きますと、マークチューブ印字の指定が可能。指定方法はこちら
・マークチューブはカスタムNo.の印字指定が無い場合、コネクタピン番号印字になります。

共通仕様

材料／仕上

項目	材料	仕上げ
絶縁体	ジアリルフタレート樹脂	ブルー
オスコンタクト	黄銅	銀メッキ
メスコンタクト	リン青銅	銀メッキ
フード	ABS樹脂	グレー
バネロック	ステンレス鋼	ー
固定金具	亜鉛ダイキャスト	亜鉛ユニクロメッキ

コネクタ×フード組合せ表

フードコネクタ		ストレート	縦横兼用
MR-＊L＋	MR-＊LW＋	MR-＊LK2＋
オス	○	○	○
メス	○	○	○

フード×フード組合せ表

フード		ストレート	縦横兼用	中継用ストレート
フード		MR-＊L＋	MR-＊LW＋	MR-＊LK2＋
ストレート	MR-＊L＋	×	×	○
縦横兼用	MR-＊LW＋	×	×	○
中継用ストレート	MR-＊LK2＋	○	○	×

・コネクタはオス⇔メスの組合せで同一芯数であれば結合可能です。

コンタクト配列図 ◆オス（ピン）

※メス（ソケット）は左右逆になります。（この図はコネクタのケーブル接続側より見た図です。）

適用電線

	AWG	mm2
サイズ	28〜24	0.08〜0.2

（ただしフードのケーブルクランプ内径によっては、ケーブル仕上外径が同じか、または小さくなるようにしてください。）

電気的特性

項目	特性	条件
定格電流	3A以下	結合後コンタクト単体の許容できる電流
定格電圧	AC300V以下	使用温度範囲内において許容できる電圧
接触抵抗	5mΩ以下	DC1Aにて測定
絶縁抵抗	1000MΩ以上	DC500Vで測定
耐電圧	AC1000V	1分間印加後絶縁破壊のないこと
使用温度範囲	−40℃〜＋105℃	−

機械的特性

項目	特性	条件
単芯あたりの挿入抜去力	挿入力：300g以下、抜去力：50g以上	0.6±0.01平鋼製ゲージにて測定
耐振動性	試験後割れやゆるみのないこと	振幅1.5mm、振動周波数10Hz〜55Hz、加速度15Gの試験
耐衝撃性	各部に割れや異常のないこと	加速度50Gにて試験
挿抜耐久性	接触抵抗が10mΩ／DC1Aであること	1000回の抜きさしを行った後測定

環境的特性

項目	特性	条件
耐温度性	各部に割れや異常のないこと	−55℃〜＋85℃で試験後測定
耐湿性	絶縁抵抗1000MΩ以上／DC500V、耐電圧AC1000V／1分間であること	温度40℃、時間96H、湿度90〜95％で測定
耐腐食性	はなはだしい腐食がなく接触抵抗10mΩ／DC1A以下であること	5％塩水、48時間試験後測定

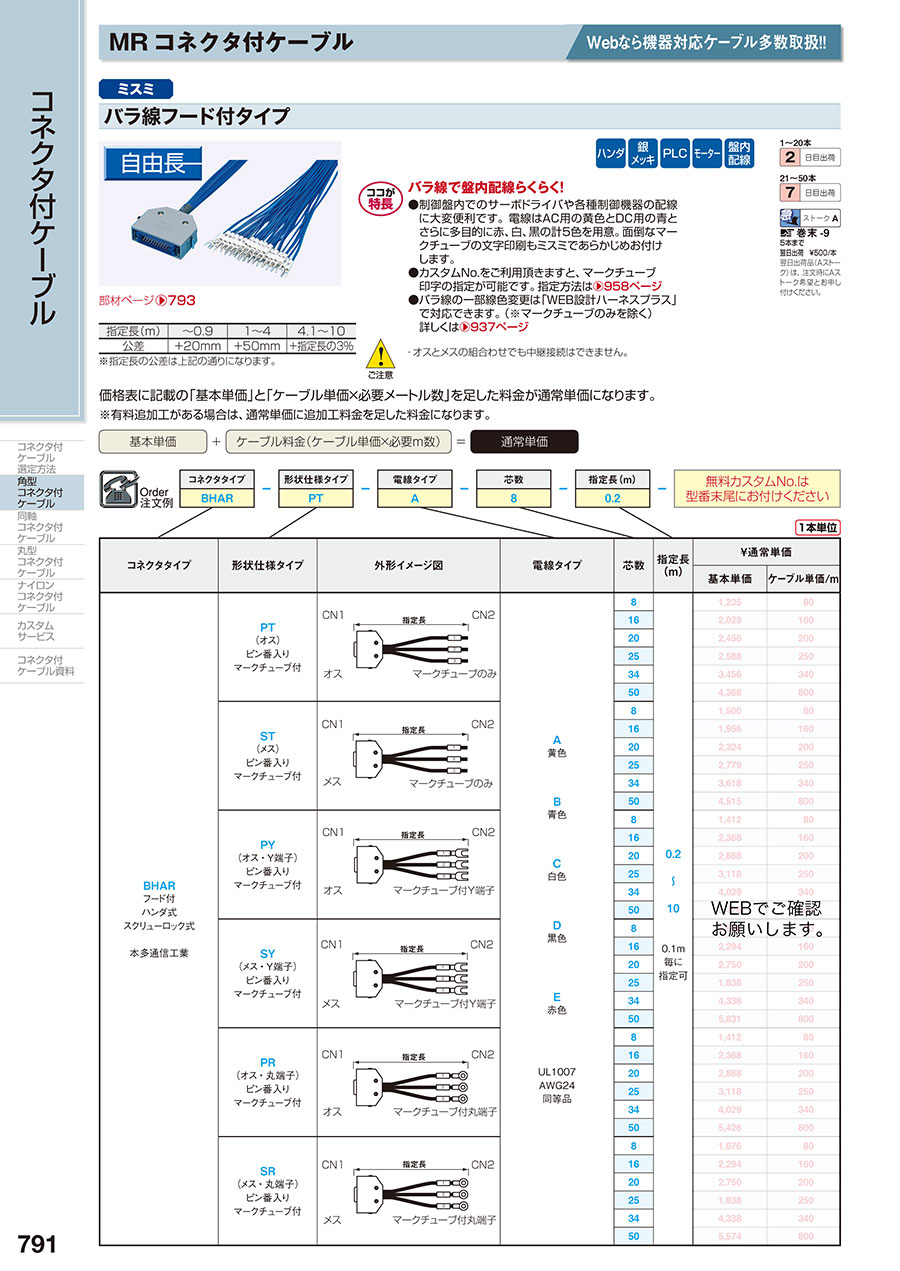

カタログ
