MRコネクタ付ケーブル 延長用タイプ (本多通信工業製コネクタ使用)
- 通常単価(税別)
- -
- 税込単価
- -
本多通信工業製MRコネクタとミスミ製ケーブルを採用したシリーズ。延長用途として...
詳細情報を確認する規格・仕様：
- 中継
- 盤間接続
- PLC
- モーター
- 柔軟
- ハンダ
- 細径
ご注意
- 50芯はSBケーブルのみとなります。
- 【販売終了案内】本シリーズのEケーブル（50芯のみ）は販売終了品のため受注受付を終了致しました（22/11/4）。代替品はSBケーブルです。
後継品型番リストはこちら - 【仕様について】
・中継用のオス・メスコネクタの接続は出来ません。
・シールドはリード線引き出しです。
・中継固定用金具MR-R4+を取り付けての出荷となります。 - 【追加工・カスタム】追加工・カスタムナンバーをご利用頂きますと、結線変更・アース線長さ指定等の指定が可能。指定方法はこちら
・マークチューブはカスタムNo.の印字指定が無い場合、コネクタピン配列No.が印字されます。機器対応のカスタムNo．付け忘れに ご注意下さい。
・追加工サービスのシース剥き長さ指定は端子付又はマークチューブ付のみとなります。
・ストレートコネクタ側のアース線長さ指定は対応しておりません。
未確定：候補が189型番あります。
商品仕様
規格表
価格は型番リストの通常単価、または商品確定後「価格を確認」をクリックしてご確認お願いいたします。
| コネクタタイプ | 形状仕様タイプ | 外形イメージ図（単位：mm） | ケーブルタイプ | 芯数 | 指定長（m） |
| EAR 中継用 フード付 ハンダ式 コネクタ スクリュー ロックタイプ 本多通信工業 固定用金具（MR-R4+） 付き | JS （中継用 メス） |  |  | 8 | 0.2 ～ 50 0.1m毎に 指定可 |
| 16 | |||||
| 20 | |||||
| 25 | |||||
| 34 | |||||
| 50 | |||||
| JP （中継用 オス） |  | 8 | |||
| 16 | |||||
| 20 | |||||
| 25 | |||||
| 34 | |||||
| 50 | |||||
| JSS （中継用 メス・ 通常用メス） |  | 8 | |||
| 16 | |||||
| 20 | |||||
| 25 | |||||
| 34 | |||||
| 50 | |||||
| JPP （中継用 オス・ 通常用オス） |  | 8 | |||
| 16 | |||||
| 20 | |||||
| 25 | |||||
| 34 | |||||
| 50 | |||||
| JPS （中継用 オス・ 通常用メス） |  | 8 | |||
| 16 | |||||
| 20 | |||||
| 25 | |||||
| 34 | |||||
| 50 |
価格は型番リストの通常単価、または商品確定後「価格を確認」をクリックしてご確認お願いいたします。
| コネクタ タイプ | 形状仕様 タイプ | 外形イメージ図（単位：mm） | ケーブルタイプ | 芯数 | 指定長 （m） |
| EAR 中継用 フード付 ハンダ式 コネクタ スクリュー ロックタイプ 本多通信工業 | JSY （中継用メス・Y端子）ピン番入り マークチューブ付 |  | SB 細径ケーブル SS30WS AWG28 ツイストペア 2重シールド 30V UL 黒色 E NA28WSB AWG28 ツイストペア 2重シールド 300V(8～34芯まで) NA28WSH 30V(50芯) UL 紺色 JS SS300SB AWG24 ツイストペア 1重シールド 300V UL 耐油 柔軟 黒色 MS SS300RSB AWG24 ツイストペア 1重シールド 300V UL 耐油可動 黒色 | 8 | 0.2 ～ 50 0.1m毎に 指定可 |
| 16 | |||||
| 20 | |||||
| 25 | |||||
| 34 | |||||
| 50 | |||||
| JPY （中継用オス・Y端子） ピン番入りマーク チューブ付 |  | 8 | |||
| 16 | |||||
| 20 | |||||
| 25 | |||||
| 34 | |||||
| 50 | |||||
| JST （中継用メス・バラ線） ピン番入り マークチューブ付 |  | 8 | |||
| 16 | |||||
| 20 | |||||
| 25 | |||||
| 34 | |||||
| 50 | |||||
| JPT （中継用オス・バラ線） ピン番入り マークチューブ付 |  | 8 | |||
| 16 | |||||
| 20 | |||||
| 25 | |||||
| 34 | |||||
| 50 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
詳細情報
基本情報
本多通信工業製MRコネクタとミスミ製ケーブルを採用したシリーズ。延長用途として中継用オス・中継用メスをラインナップ。サーボドライバや各種制御機器用として幅広く利用可能。中継固定用金具MR-R4+を取り付けて出荷。
【特長】
・コネクタ：本多通信工業製MRコネクタ（コネクタ型番：MR-＊＊）
・フード：本多通信工業製フード（フード型番：MR-＊LK2+）。
・ケーブル：二重シールド、一重シールド・細径柔軟タイプ等、4種類より選定可。ツイストペア。
・全長：最短0.2ｍ～最長50ｍまで、0.1ｍごとに長さを指定可能。
・中継用メス、中継用オスに対し、中継コネクタ、Y端子、マークチューブ等、組合せ多数。
ご注意
- 50芯はSBケーブルのみとなります。
- 【販売終了案内】本シリーズのEケーブル（50芯のみ）は販売終了品のため受注受付を終了致しました（22/11/4）。代替品はSBケーブルです。
後継品型番リストはこちら - 【仕様について】
・中継用のオス・メスコネクタの接続は出来ません。
・シールドはリード線引き出しです。
・中継固定用金具MR-R4+を取り付けての出荷となります。 - 【追加工・カスタム】追加工・カスタムナンバーをご利用頂きますと、結線変更・アース線長さ指定等の指定が可能。指定方法はこちら
・マークチューブはカスタムNo.の印字指定が無い場合、コネクタピン配列No.が印字されます。機器対応のカスタムNo．付け忘れに ご注意下さい。
・追加工サービスのシース剥き長さ指定は端子付又はマークチューブ付のみとなります。
・ストレートコネクタ側のアース線長さ指定は対応しておりません。
共通仕様
材料／仕上
| 項目 | 材料 | 仕上げ |
|---|---|---|
| 絶縁体 | ジアリルフタレート樹脂 | ブルー |
| オスコンタクト | 黄銅 | 銀メッキ |
| メスコンタクト | リン青銅 | 銀メッキ |
| フード | ABS樹脂 | グレー |
| バネロック | ステンレス鋼 | ー |
| 固定金具 | 亜鉛ダイキャスト | 亜鉛ユニクロメッキ |
コネクタ×フード組合せ表
| フード コネクタ |
ストレート | 縦横兼用 | 中継用ストレート | |
|---|---|---|---|---|
| MR-＊L＋ | MR-＊LW＋ | MR-＊LK2＋ | ||
| オス | ○ | ○ | ○ | |
| メス | ○ | ○ | ○ | |
フード×フード組合せ表
| フード | ストレート | 縦横兼用 | 中継用ストレート | |
|---|---|---|---|---|
| MR-＊L＋ | MR-＊LW＋ | MR-＊LK2＋ | ||
| ストレート | MR-＊L＋ | × | × | ○ |
| 縦横兼用 | MR-＊LW＋ | × | × | ○ |
| 中継用ストレート | MR-＊LK2＋ | ○ | ○ | × |
・コネクタはオス⇔メスの組合せで同一芯数であれば結合可能です。
コンタクト配列図 ◆オス（ピン）
※メス（ソケット）は左右逆になります。（この図はコネクタのケーブル接続側より見た図です。）
適用電線
| AWG | mm2 | |
|---|---|---|
| サイズ | 28〜24 | 0.08〜0.2 |
（ただしフードのケーブルクランプ内径によっては、ケーブル仕上外径が同じか、または小さくなるようにしてください。）
電気的特性
| 項目 | 特性 | 条件 |
|---|---|---|
| 定格電流 | 3A以下 | 結合後コンタクト単体の許容できる電流 |
| 定格電圧 | AC300V以下 | 使用温度範囲内において許容できる電圧 |
| 接触抵抗 | 5mΩ以下 | DC1Aにて測定 |
| 絶縁抵抗 | 1000MΩ以上 | DC500Vで測定 |
| 耐電圧 | AC1000V | 1分間印加後絶縁破壊のないこと |
| 使用温度範囲 | −40℃〜＋105℃ | − |
機械的特性
| 項目 | 特性 | 条件 |
|---|---|---|
| 単芯あたりの挿入抜去力 | 挿入力：300g以下、抜去力：50g以上 | 0.6±0.01平鋼製ゲージにて測定 |
| 耐振動性 | 試験後割れやゆるみのないこと | 振幅1.5mm、振動周波数10Hz〜55Hz、加速度15Gの試験 |
| 耐衝撃性 | 各部に割れや異常のないこと | 加速度50Gにて試験 |
| 挿抜耐久性 | 接触抵抗が10mΩ／DC1Aであること | 1000回の抜きさしを行った後測定 |
環境的特性
| 項目 | 特性 | 条件 |
|---|---|---|
| 耐温度性 | 各部に割れや異常のないこと | −55℃〜＋85℃で試験後測定 |
| 耐湿性 |
絶縁抵抗1000MΩ以上／DC500V、 耐電圧AC1000V／1分間であること |
温度40℃、時間96H、湿度90〜95％で測定 |
| 耐腐食性 | はなはだしい腐食がなく接触抵抗10mΩ／DC1A以下であること | 5％塩水、48時間試験後測定 |

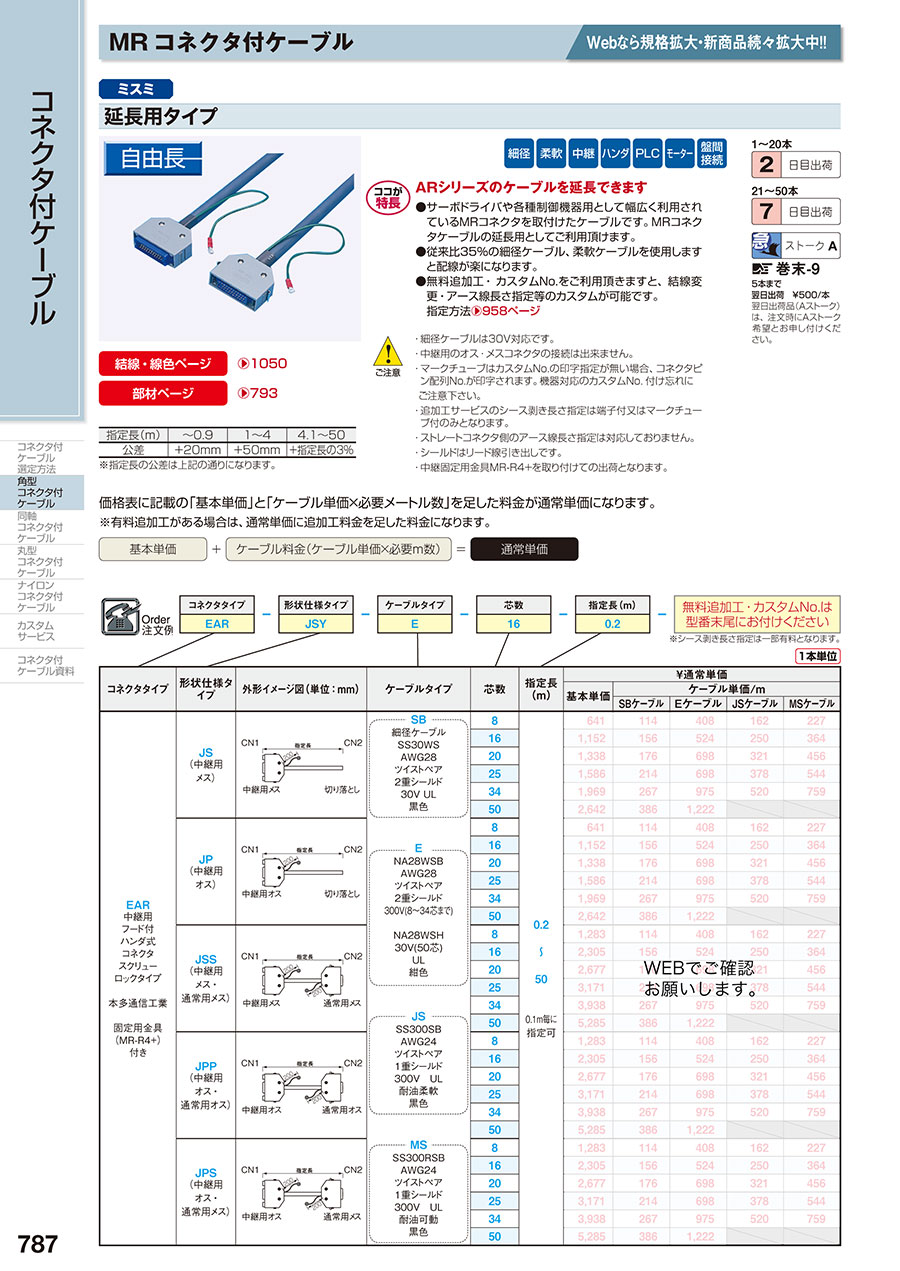

カタログ
