MRコネクタ付ケーブル汎用タイプ

4.3

平均満足度4.3

この商品のレビューをみる（3件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

MRコネクタ付ケーブル延長用タイプ (本多通信工業製コネクタ使用)

通常出荷日：2 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

MRコネクタ付ケーブルバラ線フード付タイプ (本多通信工業製コネクタ使用)

通常出荷日：2 日目

FA機器に幅広く採用されているMRシリーズコネクタを使用したケーブルです。高品...

詳細情報を確認する

コネクタ種類
MR
加工方法
半田
ケーブル形状
丸型
フード
プラスチック
フードネジ
ワンタッチ
コネクタ形状
ストレート
コネクタメーカー
本多通信工業
ケーブル規格（UL/CSA）
UL
ツイストペア
あり

ご注意

【部材変更案内】 本シリーズのJSケーブルは仕様変更を予定しております。変更内容はケーブルへのLISTED規格追加で、電気的特性に差異なく上位互換となります。外観・内部配線色・ハーネス型番は従来通りで変更ございません。
変更時期：2025年7月1日製作分より（ランニングチェンジ）
内容詳細：こちらをご参照ください。
変更対象：こちらをご参照ください。
【販売終了案内】本シリーズのEケーブル（50芯のみ）は販売終了品のため受注受付を終了致しました（22/11/4）。代替品はSBケーブルです。
後継品型番リストはこちら
【仕様について】・中継固定金具MR-4+を付けての出荷となります。
・シールドはリード線引き出しです。

選定サポート情報

未確定：候補が189型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報

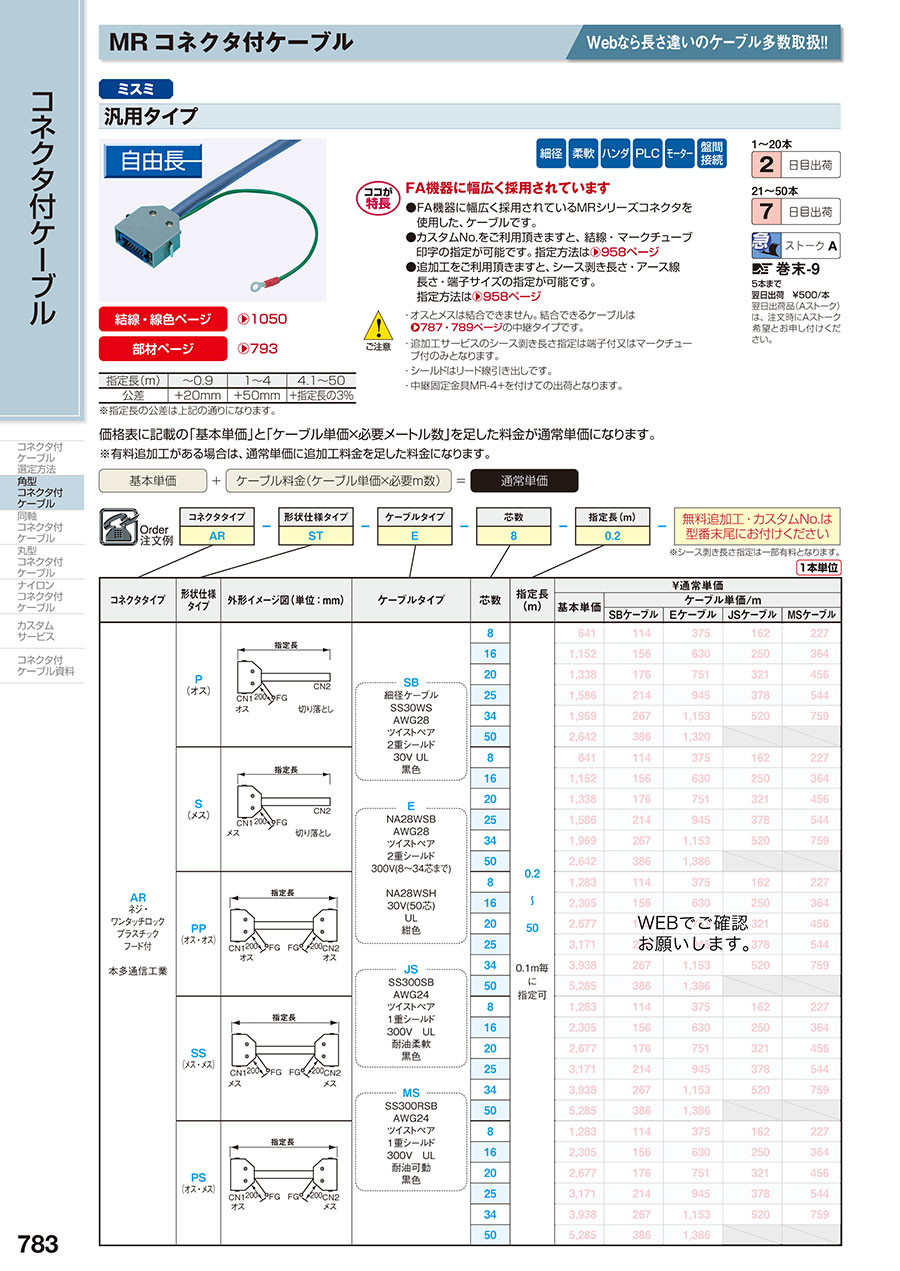

カタログ

外形図・規格表

【ご注意】
・追加工サービスのシース剥き長さ指定は端子付又はマークチューブ付のみとなります。

部材情報

結線、線色情報

価格は型番リストの通常単価、または商品確定後「価格を確認」をクリックしてご確認お願いいたします。

1本単位

コネクタタイプ：ARネジ・ワンタッチロックプラスチックフード付 (本多通信工業)

形状仕様イメージ図（単位：mm）	芯数	ケーブルタイプ別型式				指定長（m）
形状仕様イメージ図（単位：mm）	芯数	SBケーブル AWG28(黒) 30V 2重シルード細径ケーブル	Eケーブル 8～34芯まで AWG28(紺) 300V 2重シルード 50芯	JSケーブル AWG24(黒) 300V 1重シルード耐油柔軟	MSケーブル AWG24(黒) 300V 1重シルード耐油可動	指定長（m）
P （オス）	8	AR-P-SB-8	AR-P-E-8	AR-P-JS-8	AR-P-MS-8	0.2 ～ 50 0.1m毎に指定可 0.2 ～ 50 0.1m毎に指定可 0.2 ～ 50 0.1m毎に指定可 0.2 ～ 50 0.1m毎に指定可 0.2 ～ 50 0.1m毎に指定可 0.2 ～ 50 0.1m毎に指定可
	16	AR-P-SB-16	AR-P-E-16	AR-P-JS-16	AR-P-MS-16
	20	AR-P-SB-20	AR-P-E-20	AR-P-JS-20	AR-P-MS-20
	25	AR-P-SB-25	AR-P-E-25	AR-P-JS-25	AR-P-MS-25
	34	AR-P-SB-34	AR-P-E-34	AR-P-JS-34	AR-P-MS-34
	50	AR-P-SB-50	取り扱い無し	取り扱い無し	取り扱い無し
S （メス）	8	AR-S-SB-8	AR-S-E-8	AR-S-JS-8	AR-S-MS-8
	16	AR-S-SB-16	AR-S-E-16	AR-S-JS-16	AR-S-MS-16
	20	AR-S-SB-20	AR-S-E-20	AR-S-JS-20	AR-S-MS-20
	25	AR-S-SB-25	AR-S-E-25	AR-S-JS-25	AR-S-MS-25
	34	AR-S-SB-34	AR-S-E-34	AR-S-JS-34	AR-S-MS-34
	50	AR-S-SB-50	取り扱い無し	取り扱い無し	取り扱い無し
PP （オス・オス）	8	AR-PP-SB-8	AR-PP-E-8	AR-PP-JS-8	AR-PP-MS-8
	16	AR-PP-SB-16	AR-PP-E-16	AR-PP-JS-16	AR-PP-MS-16
	20	AR-PP-SB-20	AR-PP-E-20	AR-PP-JS-20	AR-PP-MS-20
	25	AR-PP-SB-25	AR-PP-E-25	AR-PP-JS-25	AR-PP-MS-25
	34	AR-PP-SB-34	AR-PP-E-34	AR-PP-JS-34	AR-PP-MS-34
	50	AR-PP-SB-50	取り扱い無し	取り扱い無し	取り扱い無し
SS （メス・メス）	8	AR-SS-SB-8	AR-SS-E-8	AR-SS-JS-8	AR-SS-MS-8
	16	AR-SS-SB-16	AR-SS-E-16	AR-SS-JS-16	AR-SS-MS-16
	20	AR-SS-SB-20	AR-SS-E-20	AR-SS-JS-20	AR-SS-MS-20
	25	AR-SS-SB-25	AR-SS-E-25	AR-SS-JS-25	AR-SS-MS-25
	34	AR-SS-SB-34	AR-SS-E-34	AR-SS-JS-34	AR-SS-MS-34
	50	AR-SS-SB-50	取り扱い無し	取り扱い無し	取り扱い無し
PS （オス・メス）	8	AR-PS-SB-8	AR-PS-E-8	AR-PS-JS-8	AR-PS-MS-8
	16	AR-PS-SB-16	AR-PS-E-16	AR-PS-JS-16	AR-PS-MS-16
	20	AR-PS-SB-20	AR-PS-E-20	AR-PS-JS-20	AR-PS-MS-20
	25	AR-PS-SB-25	AR-PS-E-25	AR-PS-JS-25	AR-PS-MS-25
	34	AR-PS-SB-34	AR-PS-E-34	AR-PS-JS-34	AR-PS-MS-34
	50	AR-PS-SB-50	取り扱い無し	取り扱い無し	取り扱い無し
ST （メス・バラ線）ピン番入りマークチューブ付	8	AR-ST-SB-8	AR-ST-E-8	AR-ST-JS-8	AR-ST-MS-8
	16	AR-ST-SB-16	AR-ST-E-16	AR-ST-JS-16	AR-ST-MS-16
	20	AR-ST-SB-20	AR-ST-E-20	AR-ST-JS-20	AR-ST-MS-20
	25	AR-ST-SB-25	AR-ST-E-25	AR-ST-JS-25	AR-ST-MS-25
	34	AR-ST-SB-34	AR-ST-E-34	AR-ST-JS-34	AR-ST-MS-34
	50	AR-ST-SB-50	取り扱い無し	取り扱い無し	取り扱い無し
PT （オス・バラ線）ピン番入りマークチューブ付	8	AR-PT-SB-8	AR-PT-E-8	AR-PT-JS-8	AR-PT-MS-8
	16	AR-PT-SB-16	AR-PT-E-16	AR-PT-JS-16	AR-PT-MS-16
	20	AR-PT-SB-20	AR-PT-E-20	AR-PT-JS-20	AR-PT-MS-20
	25	AR-PT-SB-25	AR-PT-E-25	AR-PT-JS-25	AR-PT-MS-25
	34	AR-PT-SB-34	AR-PT-E-34	AR-PT-JS-34	AR-PT-MS-34
	50	AR-PT-SB-50	取り扱い無し	取り扱い無し	取り扱い無し
SY （メス・Y端子）ピン番入りマークチューブ付	8	AR-SY-SB-8	AR-SY-E-8	AR-SY-JS-8	AR-SY-MS-8
	16	AR-SY-SB-16	AR-SY-E-16	AR-SY-JS-16	AR-SY-MS-16
	20	AR-SY-SB-20	AR-SY-E-20	AR-SY-JS-20	AR-SY-MS-20
	25	AR-SY-SB-25	AR-SY-E-25	AR-SY-JS-25	AR-SY-MS-25
	34	AR-SY-SB-34	AR-SY-E-34	AR-SY-JS-34	AR-SY-MS-34
	50	AR-SY-SB-50	取り扱い無し	取り扱い無し	取り扱い無し
PY （オス・Y端子）ピン番入りマークチューブ付	8	AR-PY-SB-8	AR-PY-E-8	AR-PY-JS-8	AR-PY-MS-8
	16	AR-PY-SB-16	AR-PY-E-16	AR-PY-JS-16	AR-PY-MS-16
	20	AR-PY-SB-20	AR-PY-E-20	AR-PY-JS-20	AR-PY-MS-20
	25	AR-PY-SB-25	AR-PY-E-25	AR-PY-JS-25	AR-PY-MS-25
	34	AR-PY-SB-34	AR-PY-E-34	AR-PY-JS-34	AR-PY-MS-34
	50	AR-PY-SB-50	取り扱い無し	取り扱い無し	取り扱い無し

指定長（m）	～0.9	1～4	4.1～50
公差	+20mm	+50mm	+指定長の3%

※指定長の公差は上記の通りになります。

■関連商品のご案内
・オスとメスは結合できません。結合できるケーブルはMRコネクタ付ケーブル中継タイプです。確認はこちら

～ハーネス特注対応～

本ページには、
お探し商品がございませんか？

長さや結線などカスタマイズ
された商品もご対応中！

MRコネクタ付ケーブル汎用タイプ(Cable with MR Connector to General purpose):関連画像

型番リスト

表示件数

型番

AR-P-E-8-[0.2-50/0.1]

AR-P-E-16-[0.2-50/0.1]

AR-P-E-20-[0.2-50/0.1]

AR-P-E-25-[0.2-50/0.1]

AR-P-E-34-[0.2-50/0.1]

AR-P-JS-8-[0.2-50/0.1]

AR-P-JS-16-[0.2-50/0.1]

AR-P-JS-20-[0.2-50/0.1]

AR-P-JS-25-[0.2-50/0.1]

AR-P-JS-34-[0.2-50/0.1]

AR-P-MS-8-[0.2-50/0.1]

AR-P-MS-16-[0.2-50/0.1]

AR-P-MS-20-[0.2-50/0.1]

AR-P-MS-25-[0.2-50/0.1]

AR-P-MS-34-[0.2-50/0.1]

AR-P-SB-8-[0.2-50/0.1]

AR-P-SB-16-[0.2-50/0.1]

AR-P-SB-20-[0.2-50/0.1]

AR-P-SB-25-[0.2-50/0.1]

AR-P-SB-34-[0.2-50/0.1]

注文停止中

AR-P-SB-50-[0.2-50/0.1]

AR-PP-E-8-[0.2-50/0.1]

AR-PP-E-16-[0.2-50/0.1]

AR-PP-E-20-[0.2-50/0.1]

AR-PP-E-25-[0.2-50/0.1]

AR-PP-E-34-[0.2-50/0.1]

AR-PP-JS-8-[0.2-50/0.1]

AR-PP-JS-16-[0.2-50/0.1]

AR-PP-JS-20-[0.2-50/0.1]

AR-PP-JS-25-[0.2-50/0.1]

AR-PP-JS-34-[0.2-50/0.1]

AR-PP-MS-8-[0.2-50/0.1]

AR-PP-MS-16-[0.2-50/0.1]

AR-PP-MS-20-[0.2-50/0.1]

注文停止中

AR-PP-MS-25-[0.2-50/0.1]

AR-PP-MS-34-[0.2-50/0.1]

AR-PP-SB-8-[0.2-50/0.1]

AR-PP-SB-16-[0.2-50/0.1]

AR-PP-SB-20-[0.2-50/0.1]

AR-PP-SB-25-[0.2-50/0.1]

AR-PP-SB-34-[0.2-50/0.1]

注文停止中

AR-PP-SB-50-[0.2-50/0.1]

AR-PS-E-8-[0.2-50/0.1]

AR-PS-E-16-[0.2-50/0.1]

AR-PS-E-20-[0.2-50/0.1]

AR-PS-E-25-[0.2-50/0.1]

AR-PS-E-34-[0.2-50/0.1]

AR-PS-JS-8-[0.2-50/0.1]

AR-PS-JS-16-[0.2-50/0.1]

AR-PS-JS-20-[0.2-50/0.1]

AR-PS-JS-25-[0.2-50/0.1]

AR-PS-JS-34-[0.2-50/0.1]

AR-PS-MS-8-[0.2-50/0.1]

AR-PS-MS-16-[0.2-50/0.1]

AR-PS-MS-20-[0.2-50/0.1]

AR-PS-MS-25-[0.2-50/0.1]

AR-PS-MS-34-[0.2-50/0.1]

AR-PS-SB-8-[0.2-50/0.1]

AR-PS-SB-16-[0.2-50/0.1]

AR-PS-SB-20-[0.2-50/0.1]

芯数

コネクタ1(CN1)

コネクタ2(CN2)

ケーブル定格電圧

(V)

シールド

ケーブルタイプ

指定長

(m)

最小発注数量

8	オス	切落とし	300	2重	E: AWG28(紺)	0.2 ～ 50	1個
16	オス	切落とし	300	2重	E: AWG28(紺)	0.2 ～ 50	1個
20	オス	切落とし	300	2重	E: AWG28(紺)	0.2 ～ 50	1個
25	オス	切落とし	300	2重	E: AWG28(紺)	0.2 ～ 50	1個
34	オス	切落とし	300	2重	E: AWG28(紺)	0.2 ～ 50	1個
8	オス	切落とし	300	1重	JS: AWG24(黒)	0.2 ～ 50	1個
16	オス	切落とし	300	1重	JS: AWG24(黒)	0.2 ～ 50	1個
20	オス	切落とし	300	1重	JS: AWG24(黒)	0.2 ～ 50	1個
25	オス	切落とし	300	1重	JS: AWG24(黒)	0.2 ～ 50	1個
34	オス	切落とし	300	1重	JS: AWG24(黒)	0.2 ～ 50	1個
8	オス	切落とし	300	1重	MS: AWG24(黒)	0.2 ～ 50	1個
16	オス	切落とし	300	1重	MS: AWG24(黒)	0.2 ～ 50	1個
20	オス	切落とし	300	1重	MS: AWG24(黒)	0.2 ～ 50	1個
25	オス	切落とし	300	1重	MS: AWG24(黒)	0.2 ～ 50	1個
34	オス	切落とし	300	1重	MS: AWG24(黒)	0.2 ～ 50	1個
8	オス	切落とし	30	2重	SB: AWG28(黒)	0.2 ～ 50	1個
16	オス	切落とし	30	2重	SB: AWG28(黒)	0.2 ～ 50	1個
20	オス	切落とし	30	2重	SB: AWG28(黒)	0.2 ～ 50	1個
25	オス	切落とし	30	2重	SB: AWG28(黒)	0.2 ～ 50	1個
34	オス	切落とし	30	2重	SB: AWG28(黒)	0.2 ～ 50	1個
50	オス	切落とし	30	2重	SB: AWG28(黒)	0.2 ～ 50	1個
8	オス	オス	300	2重	E: AWG28(紺)	0.2 ～ 50	1個
16	オス	オス	300	2重	E: AWG28(紺)	0.2 ～ 50	1個
20	オス	オス	300	2重	E: AWG28(紺)	0.2 ～ 50	1個
25	オス	オス	300	2重	E: AWG28(紺)	0.2 ～ 50	1個
34	オス	オス	300	2重	E: AWG28(紺)	0.2 ～ 50	1個
8	オス	オス	300	1重	JS: AWG24(黒)	0.2 ～ 50	1個
16	オス	オス	300	1重	JS: AWG24(黒)	0.2 ～ 50	1個
20	オス	オス	300	1重	JS: AWG24(黒)	0.2 ～ 50	1個
25	オス	オス	300	1重	JS: AWG24(黒)	0.2 ～ 50	1個
34	オス	オス	300	1重	JS: AWG24(黒)	0.2 ～ 50	1個
8	オス	オス	300	1重	MS: AWG24(黒)	0.2 ～ 50	1個
16	オス	オス	300	1重	MS: AWG24(黒)	0.2 ～ 50	1個
20	オス	オス	300	1重	MS: AWG24(黒)	0.2 ～ 50	1個
25	オス	オス	300	1重	MS: AWG24(黒)	0.2 ～ 50	1個
34	オス	オス	300	1重	MS: AWG24(黒)	0.2 ～ 50	1個
8	オス	オス	30	2重	SB: AWG28(黒)	0.2 ～ 50	1個
16	オス	オス	30	2重	SB: AWG28(黒)	0.2 ～ 50	1個
20	オス	オス	30	2重	SB: AWG28(黒)	0.2 ～ 50	1個
25	オス	オス	30	2重	SB: AWG28(黒)	0.2 ～ 50	1個
34	オス	オス	30	2重	SB: AWG28(黒)	0.2 ～ 50	1個
50	オス	オス	30	2重	SB: AWG28(黒)	0.2 ～ 50	1個
8	オス	メス	300	2重	E: AWG28(紺)	0.2 ～ 50	1個
16	オス	メス	300	2重	E: AWG28(紺)	0.2 ～ 50	1個
20	オス	メス	300	2重	E: AWG28(紺)	0.2 ～ 50	1個
25	オス	メス	300	2重	E: AWG28(紺)	0.2 ～ 50	1個
34	オス	メス	300	2重	E: AWG28(紺)	0.2 ～ 50	1個
8	オス	メス	300	1重	JS: AWG24(黒)	0.2 ～ 50	1個
16	オス	メス	300	1重	JS: AWG24(黒)	0.2 ～ 50	1個
20	オス	メス	300	1重	JS: AWG24(黒)	0.2 ～ 50	1個
25	オス	メス	300	1重	JS: AWG24(黒)	0.2 ～ 50	1個
34	オス	メス	300	1重	JS: AWG24(黒)	0.2 ～ 50	1個
8	オス	メス	300	1重	MS: AWG24(黒)	0.2 ～ 50	1個
16	オス	メス	300	1重	MS: AWG24(黒)	0.2 ～ 50	1個
20	オス	メス	300	1重	MS: AWG24(黒)	0.2 ～ 50	1個
25	オス	メス	300	1重	MS: AWG24(黒)	0.2 ～ 50	1個
34	オス	メス	300	1重	MS: AWG24(黒)	0.2 ～ 50	1個
8	オス	メス	30	2重	SB: AWG28(黒)	0.2 ～ 50	1個
16	オス	メス	30	2重	SB: AWG28(黒)	0.2 ～ 50	1個
20	オス	メス	30	2重	SB: AWG28(黒)	0.2 ～ 50	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目

基本情報
追加工

基本情報

FA機器に幅広く採用されているMRシリーズコネクタを使用したケーブルです。
高品質の商品を短納期でご提供致します！

ご注意

【部材変更案内】 本シリーズのJSケーブルは仕様変更を予定しております。変更内容はケーブルへのLISTED規格追加で、電気的特性に差異なく上位互換となります。外観・内部配線色・ハーネス型番は従来通りで変更ございません。
変更時期：2025年7月1日製作分より（ランニングチェンジ）
内容詳細：こちらをご参照ください。
変更対象：こちらをご参照ください。
【販売終了案内】本シリーズのEケーブル（50芯のみ）は販売終了品のため受注受付を終了致しました（22/11/4）。代替品はSBケーブルです。
後継品型番リストはこちら
【仕様について】・中継固定金具MR-4+を付けての出荷となります。
・シールドはリード線引き出しです。

追加工

ハーネス追加工・カスタムサービス

追加工サービスとカスタムサービスの併用可能！

これまでのマークチューブ印字指定サービス、自由結線指定サービスに加え、さらに3つのサービスを開始！

●追加工のみ
必須型式の末尾に、（シース剥き、アース線、アース端子サイズ）のうち、指定される仕様のみ追加工型式をご指定ください。
●カスタムのみ
必須型式の末尾に、識別記号「X」と「カスタムナンバー」をつけてご依頼ください。
※カスタムナンバー取得方法は左ページをご参照ください。
●追加工とカスタム
必須型式の末尾に、追加工型式、カスタムナンバーの順にご記入ください。
●全ての追加工とカスタム
必須型式の末尾に（シース剥き、アース線、アース端子サイズ）、カスタムナンバーの順にご記入ください。
MRコネクタ付ケーブル汎用タイプ(Cable with MR Connector to General purpose):関連画像

これまでのマークチューブ印字指定サービス、自由結線指定サービスに加え、さらに3つのサービスを開始！

（1）シース剥き長さ指定
MRコネクタ付ケーブル汎用タイプ(Cable with MR Connector to General purpose):関連画像

※Y端子付、もしくはマークチューブ入りの商品に限ります。

（2）リード線が長さ指定
MRコネクタ付ケーブル汎用タイプ(Cable with MR Connector to General purpose):関連画像

※元々、リード線がある商品に限ります。

（3）アース端子寸法指定
MRコネクタ付ケーブル汎用タイプ(Cable with MR Connector to General purpose):関連画像

※元々、リード線がある商品に限ります。

（4）ラベル印字指定
MRコネクタ付ケーブル汎用タイプ(Cable with MR Connector to General purpose):関連画像

追加工・カスタムの注文方法

シース剥き長さ
追加工型式	シース剥き長さ	追加工料金
指定なし	100mm	-
02S	200mm	無料
03S	300mm	無料
04S	400mm	\150
05S	500mm
06S	600mm
07S	700mm	\300
08S	800mm
09S	900mm
10S	1000mm

CN1側アース線（無料）
追加工型式	寸法
指定なし	200mm
00E	アース線なし
01E	100mm
03E	300mm
04E	400mm
05E	500mm
06E	600mm
07E	700mm
08E	800mm
09E	900mm
10E	1000mm
15E	1500mm

CN2側アース線（無料）
追加工型式	寸法
指定なし	200mm
00F	アース線なし
01F	100mm
03F	300mm
04F	400mm
05F	500mm
06F	600mm
07F	700mm
08F	800mm
09F	900mm
10F	1000mm
15F	1500mm

アース端子サイズ（無料）
追加工型式	サイズ
指定なし	M3.5
04T	M4

追加工の注文方法

シース剥き、アース線、アース端子サイズのうち、
ご指定されたい仕様のみ追加工型式をご選定の
上、形式に足してください。

　　（発注型式例：NDDJ-PY-E-9-1-04S-05E）

カスタムナンバーの取得方法

（1）A10-149ページの「カスタムナンバー取得用紙」に、ご希望の指定内容を記入します。
（2）用紙に記載されているFAX番号（03-5606-6329）までお送り下さい。
のちほど7桁の「カスタムナンバー」を返信させていただきます。
（3）ご注文の際に型式の末尾に識別記号「X」と「カスタムナンバー」をつけてご依頼下さい。

　　　　　　　　　　　（発注型式例：NDDJ-PY-E-9-1-X-0100001）

追加工サービスとカスタムサービスの併用も可能です。

※追加工料金は変動する場合がございます。（有効期限：2017年3月31日）

>>>カスタムナンバー取得用紙(Excel)
>>>カスタムナンバー取得用紙(PDF)(結線指定用)
>>>カスタムナンバー取得用紙(結線指定用)　記入例
>>>カスタムナンバー取得用紙(結線指定用)　記入例(PDF)
>>>カスタムナンバー取得用紙(PDF)(マークチューブ文字指定用)
>>>カスタムナンバー取得用紙(マークチューブ文字指定用)　記入例
>>>カスタムナンバー取得用紙(マークチューブ文字指定用)　記入例(PDF)

お申し込み

株式会社ミスミハーネス見積センター
Fax ：03-5805-7162　　　Tel ： 03-5805-7164
Mail ： harness@misumi.co.jp
受付時間：月～金 9:00～18:00 （祝日除く）

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

MRコネクタ付ケーブル汎用タイプのレビュー

4.3平均満足度：4.33件のレビュー

星5
33%
星4
67%
星3
0%
星2
0%
星1
0%

外部機器接続

満足度：5.02021/08/17

コネクタのみ購入し、自作ハーネスを作っていましたが時間がかかります。配線長さも0.1mから指定でき配線をカットせず使用...もっと読む

0人が参考にしています。

顧客生産設備の装置からの配線取出しに使用しました

満足度：4.02019/10/16

装置からの取出し部のコネクタの仕様がわかっていたので、その仕様に合ったMRコネクタ付ケーブル製品を購入し使いました。ただ...もっと読む

0人が参考にしています。

機械の段取りの交換用

満足度：4.02019/08/08

コード付きのメス側（この商品）とオス側をセットで購入しています。以前はヒロセ電機の商品も使用したこともありましたが、入手...もっと読む

0人が参考にしています。

3件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品 MRコネクタ付ケーブル汎用タイプ	MRコネクタ付ケーブルバラ線フード付タイプ (本多通信工業製コネクタ使用)	MRコネクタ付ケーブル延長用タイプ (本多通信工業製コネクタ使用)	PCNシリーズ(MR・端子間ピッチ7.62mm)	【本多通信工業】製商品　MRコネクタメスコネクタ	【本多通信工業】製商品　MRコネクタオスコネクタ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	5,510円 -	318円 -	293円 -
通常出荷日	2日目	2日目	2日目	在庫品1日目	在庫品1日目	在庫品1日目
コネクタ種類	MR	MR	MR	-	-	-
加工方法	半田	半田	半田	-	-	-
ケーブル形状	丸型	バラ線	丸型	-	-	-
フード	プラスチック	プラスチック	プラスチック	-	-	-
フードネジ	ワンタッチ	M2.6スクリューロック	M2.6スクリューロック	-	-	-

MRコネクタ付きケーブルカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

エレクトロニクス部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

芯数

コネクタ1(CN1)

コネクタ2(CN2)

ケーブル定格電圧(V)

シールド

ケーブルタイプ

指定長(m)

MRコネクタ付ケーブル 汎用タイプ

ご注意

外形図・規格表

価格は型番リストの通常単価、または商品確定後「価格を確認」をクリックしてご確認お願いいたします。

型番リスト

詳細情報

基本情報

ご注意

追加工

ハーネス追加工・カスタムサービス

追加工サービスとカスタムサービスの併用可能！

追加工・カスタムの注文方法

カタログ

商品担当おすすめ

この商品を見た人は、こんな商品も見ています

最近見た商品

MRコネクタ付きケーブルカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA

MRコネクタ付ケーブル汎用タイプ
